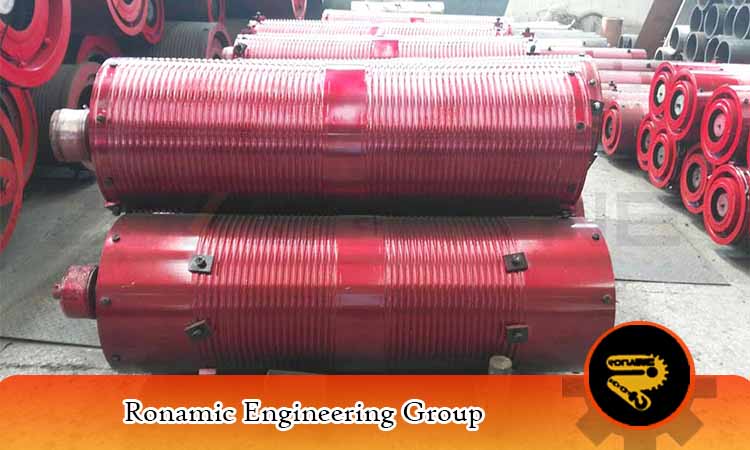

درام جرثقیل + انواع آن
در تجهیزات بالابر صنعتی مانند جرثقیل های سقفی، جرثقیل دروازه ای یا برجکی، مکانیزم بلند کردن بار متکی به مجموعه ای هماهنگ از اجزای مکانیکی است که هر یک نقشی کلیدی در ایمنی، دقت و کارایی عملیات دارند. در میان این اجزا، درام جرثقیل به عنوان قطعه ای حیاتی شناخته می شود. این قطعه در ظاهر تنها یک استوانه فلزی ساده به نظر می رسد، اما در واقع مسئول کنترل دقیق سیم بکسل، تنظیم ارتفاع بار و توزیع یکنواخت فشار در حین بلند کردن و پایین آوردن است.
اشتباه در طراحی، انتخاب یا نگهداری درام می‌تواند به فرسایش زود هنگام سیم بکسل، انحراف بار، یا حتی سقوط بارهای سنگین منجر شود. از این رو، آشنایی کامل با همه چیز در مورد درام جرثقیل از جمله عملکرد آن، انواع مختلف و نحوه انتخاب صحیح، برای فعالان حوزه جرثقیل ضروری است. در ادامه، مقاله ای جامع در این خصوص ارائه می‌شود.

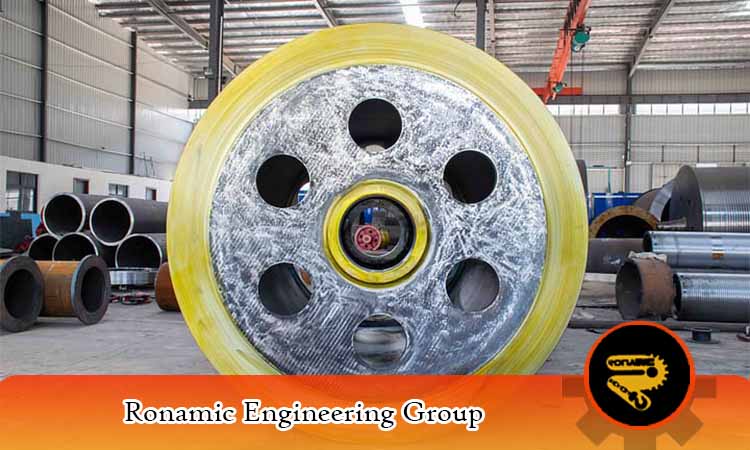

درام جرثقیل چیست؟
درام جرثقیل یک استوانه فلزی (اغلب از جنس فولاد مقاوم یا آلیاژهای مستحکم) است که به عنوان محلی برای پیچیدن سیم بکسل یا کابل مورد استفاده قرار می گیرد. هنگامی که موتور یا گیربکس جرثقیل شروع به چرخش می کند، این درام می چرخد و باعث جمع شدن یا باز شدن کابل می شود؛ در نتیجه بار بالا یا پایین می رود.
ویژگی های فنی یک درام استاندارد شامل موارد زیر است:
- قطر مناسب برای جلوگیری از خمیدگی بیش از حد سیم بکسل
- سطح صاف یا شیاردار برای هدایت صحیح کابل
- قابلیت تحمل بار محوری و شعاعی ناشی از وزن بار
- تعادل دینامیکی برای جلوگیری از لرزش در سرعت های بالا
درام جرثقیل باید به گونه ای طراحی شود که عمر سیم بکسل را افزایش دهد، توزیع فشار روی کابل یکنواخت باشد و از سرخوردن یا درهم پیچیدن آن جلوگیری شود. در واقع، درام تنها یک قطعه چرخان نیست؛ بلکه یکی از حیاتی ترین اجزای ایمنی در ساختار جرثقیل است.

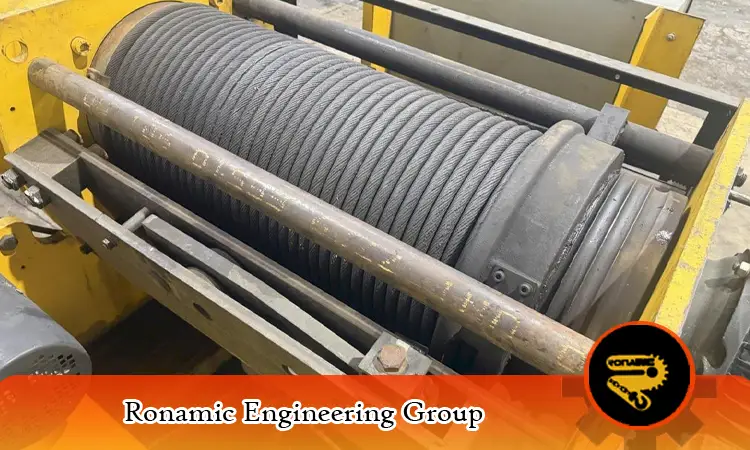

درام جرثقیل
انواع درام جرثقیل
درام های جرثقیل بسته به نوع کاربرد، نوع سیستم بالابر، ظرفیت بار و نوع کابل یا سیم بکسل مورد استفاده، در اشکال و طراحی های مختلف تولید می شوند. در این بخش، به بررسی رایج ترین انواع درام جرثقیل می پردازیم.
درام ساده (Smooth Drum)
این نوع درام سطحی صاف دارد و معمولاً در جرثقیل هایی به کار می‌رود که بار سبک تری حمل می‌کنند یا کابل از نوعی است که به اصطکاک بالا نیاز ندارد. این مدل برای سیم هایی با روکش یا کابل هایی با خواص ضد لغزش مناسب تر است. در کنار انتخاب صحیح درام، آشنایی با سایر اجزای مهم مانند شگل جرثقیل چیست؟ و نقش آن در اتصال ایمن بار نیز اهمیت بالایی دارد.

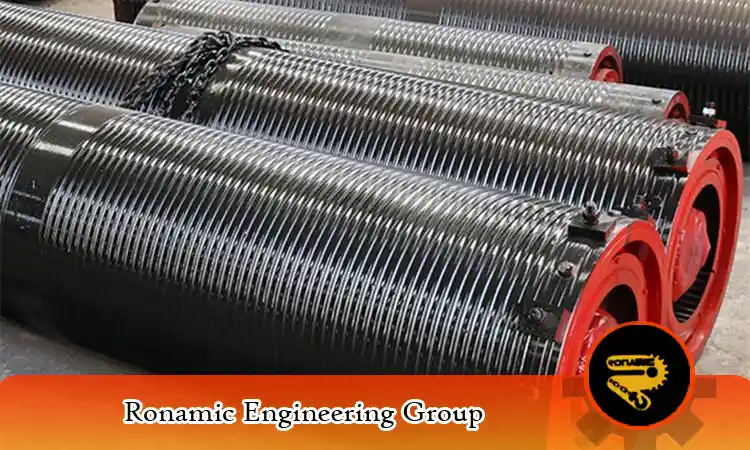

درام شیاردار (Grooved Drum)
سطح این نوع درام دارای شیار هایی است که به صورت مارپیچ یا طولی طراحی شده اند. این شیارها باعث می شوند سیم بکسل به طور منظم روی درام پیچیده شود، از درهم پیچیدگی جلوگیری شده و عمر سیم افزایش یابد. برای جرثقیل های سنگین و کار مداوم، این نوع درام توصیه می شود.
درام دوبل (Double Drum)
در این مدل، دو استوانه مجزا یا به هم پیوسته برای پیچش هم زمان دو رشته کابل طراحی شده اند. این نوع درام در جرثقیل هایی استفاده می شود که نیاز به بالابری هم زمان دو بار یا تنظیم دقیق تعادل دارند.
درام هیدرولیکی
در جرثقیل هایی که از سیستم های هیدرولیکی استفاده می کنند، درام نیز ممکن است به صورت هیدرولیکی طراحی شود. این درام ها قابلیت کنترل دقیق تر و روان تری دارند و در صنایعی مانند نفت و گاز یا دریایی رایج هستند.
درام جرثقیل سقفی
درام مورد استفاده در جرثقیل سقفی، بسته به نوع کاربرد (کارگاه سبک یا کارخانه سنگین)، ویژگی های خاص خود را دارد. درام جرثقیل سقفی باید دارای ابعاد استاندارد، توازن دقیق، شیارهای مناسب و کیفیت ساخت بالا باشد تا بتواند در شرایط طولانی و پر تکرار عملکرد بی نقصی داشته باشد.
در جرثقیل های سقفی، معمولاً از درام های شیاردار استفاده می شود تا سیم بکسل به درستی روی آن قرار گیرد و با حرکت منظم و بدون گیر انجام شود. استفاده از درام نامناسب می تواند باعث حرکت ناهموار قلاب، اصطکاک بیش از حد و کاهش عمر سیم بکسل شود.
مزایای استفاده از درام جرثقیل سقفی
درام جرثقیل سقفی در صورتی که به درستی طراحی و نصب شود، مزایای قابل توجهی دارد:
- افزایش عمر سیم بکسل: شیارهای دقیق باعث توزیع یکنواخت فشار روی کابل می شوند.
- حرکت نرم و یکنواخت قلاب: بالا و پایین شدن قلاب بدون شوک و لرزش.
- کاهش اصطکاک و سایش: طراحی بهینه سطح تماس منجر به کاهش اصطکاک می شود.
- قابلیت نگهداری کابل با طول بالا: در کاربردهای خاص که به بالا بردن بار از ارتفاع زیاد نیاز است.
- بالابردن ایمنی عملیاتی: کاهش احتمال درهم پیچیدگی یا خروج کابل از مسیر خود.
نکات مهم هنگام انتخاب درام جرثقیل سقفی
انتخاب یک درام مناسب برای جرثقیل سقفی باید با دقت و در نظر گرفتن تمامی مشخصات فنی صورت گیرد. مهم ترین نکاتی که باید در نظر داشت شامل موارد زیر است:
- قطر درام:
قطر باید متناسب با قطر سیم بکسل باشد تا از خم شدن شدید و آسیب به کابل جلوگیری شود.
- نوع شیار:
باید با نوع سیم، ضخامت، و بار کاری سازگار باشد. شیار مارپیچ یا شطرنجی، هرکدام کاربرد خاصی دارند.
- جنس درام:
فولاد ضد سایش بهترین گزینه برای محیط های صنعتی سنگین است.
- وزن قابل تحمل:
درام باید قادر به تحمل بار دینامیکی و استاتیکی سیستم باشد.
- طول قابل پیچش:
باید متناسب با ارتفاع عملیاتی مورد نیاز طراحی شده باشد.
- استانداردهای ساخت:
بهتر است از درام هایی استفاده شود که دارای تاییدیه های معتبر بین المللی نظیر DIN یا ISO هستند.
انتخاب درام ضعیف یا غیراستاندارد نه تنها باعث کاهش عمر کابل و تجهیزات می شود، بلکه خطر سقوط بار و حوادث را نیز به شدت افزایش می دهد.
چه زمانی باید درام جرثقیل را تعویض کنیم؟
درام جرثقیل با وجود طراحی مقاوم و استفاده از آلیاژهای مستحکم، به مرور زمان و در اثر کارکرد مداوم، دچار سایش، خوردگی یا تغییر شکل می شود. در صورت عدم تعویض به موقع، این آسیب ها می توانند منجر به خطرات جدی مانند پارگی سیم بکسل، قفل شدن قلاب، یا حتی سقوط بار شوند. بنابراین شناسایی زمان مناسب برای تعویض درام جرثقیل یک موضوع بسیار حیاتی در حوزه تعمیر و نگهداری تجهیزات بالابر محسوب می شود.
نشانه های واضح که نیاز به تعویض درام را هشدار می دهند:
- شیارهای فرسوده یا تغییر شکل یافته
زمانی که شیارهای روی سطح درام به شکل ناهموار، ساییده یا غیرقابل تشخیص شوند، کابل نمی تواند به درستی روی درام قرار بگیرد. این امر نه تنها باعث کاهش عمر سیم بکسل می شود، بلکه حرکت قلاب را نیز مختل می کند.
- ترک خوردگی یا تغییر رنگ سطح درام
ترک های ریز یا تغییر رنگ ناشی از حرارت بالا، نشانه هایی از تنش مکانیکی یا گرمای بیش از حد هستند. ادامه استفاده از چنین درامی می تواند منجر به شکست ناگهانی شود.
- صدای غیرعادی هنگام چرخش
صداهایی نظیر ساییدگی یا کوبش مداوم در حین چرخش درام، ممکن است نشانه ای از هم ترازی نامناسب، فرسودگی یاتاقان ها یا ایراد در ساختار درام باشد.
- ایجاد اصطکاک بیش از حد با سیم بکسل
اگر درام باعث ساییدگی یا خرابی مکرر کابل شود، به وضوح نیاز به تعویض دارد. در این حالت شیارهای معیوب عامل اصلی تخریب کابل هستند.
در مجموع، بررسی ماهانه درام و گزارش گیری از تعمیرکاران می تواند روند تشخیص زودهنگام و تعویض به موقع را تسهیل کند.
نحوه نگهداری از درام جرثقیل
نگهداری صحیح از درام جرثقیل نه تنها عمر آن را افزایش می دهد، بلکه ایمنی عملیاتی را نیز به طور قابل توجهی ارتقا می‌بخشد. بی توجهی به عملیات نگهداری می‌تواند موجب توقف های ناگهانی، آسیب به کابل و هزینه های سنگین تعمیراتی شود. از جمله اقدامات کلیدی در این زمینه می‌توان به پاک سازی منظم سطح درام اشاره کرد؛ چرا که تجمع گردوغبار، گریس خشک شده یا براده فلز روی شیارهای درام موجب اختلال در جای گیری سیم بکسل می‌شود، بنابراین پاک سازی با پارچه خشک یا باد فشرده باید به صورت هفتگی انجام شود. همچنین روان کاری یاتاقان های دو سر درام با گریس مقاوم در برابر حرارت به صورت ماهیانه ضروری است، زیرا خشکی در این ناحیه منجر به افزایش اصطکاک و استهلاک می‌شود.
در حین کار با جرثقیل، بررسی تنش روی سیم بکسل اهمیت دارد؛ در صورت مشاهده کشیدگی بیش از حد، انحراف از مسیر یا شل بودن کابل، ممکن است درام تنظیم نباشد یا دچار آسیب شده باشد. ثبت این موارد در برنامه تعمیراتی نقش مؤثری ایفا می‌کند. علاوه بر این، تست ارتعاشات درام برای شناسایی عدم تعادل یا ناهماهنگی در چرخش آن ضروری است؛ لرزش بیش از حد نشانه ای از مشکل در بالانس یا هم راستایی محور درام است که باید اصلاح گردد.
بررسی چشمی شیارهای درام نیز در پایان هر ماه توصیه می‌شود. این بررسی باید با نور کافی و از زاویه مناسب انجام شود تا عمق و وضعیت شیارها به دقت ارزیابی گردد. مشاهده خوردگی یا برآمدگی های فلزی می‌تواند نشان دهنده آسیب مکانیکی باشد. در نهایت، نگهداری منظم و مستند سازی وضعیت درام در فرم های بازرسی ماهانه از جمله ساده ترین و ارزان ترین روش های جلوگیری از بروز هزینه های سنگین در آینده به شمار می‌رود.
بررسی تنظیمات درام جرثقیل
یکی از دلایل اصلی عملکرد نادرست یا ایمن نبودن جرثقیل ها، مربوط به تنظیم نبودن درام است. تنظیمات نادرست می تواند منجر به باربرداری نامتوازن، گیر کردن کابل، یا حتی سایش شدید در بخش های خاصی از درام شود.
مهم ترین بخش های مربوط به تنظیمات درام عبارت اند از:
- هم راستایی محور درام با گیربکس و الکتروموتور
در صورت وجود انحراف زاویه ای یا موازی نبودن محور درام با سایر اجزا، نیرو به صورت ناهموار منتقل می شود. این مسئله هم به درام و هم به سیم بکسل آسیب وارد می کند.
- عمق شیار متناسب با ضخامت کابل
درام هایی که شیارهای آن ها با قطر کابل ناسازگار باشند، باعث گیر کردن یا لغزش کابل در حین عملیات می شوند. تنظیم مناسب قطر شیار در زمان ساخت یا تعویض بسیار مهم است.
- زاویه ورودی کابل روی درام

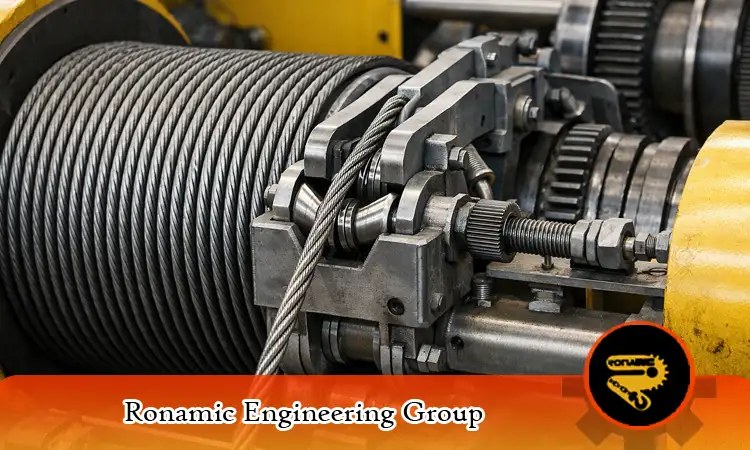

کابل باید با زاویه ای مناسب و بدون تنش زاویه ای وارد درام شود. انحراف از این زاویه منجر به حرکت ناصاف کابل و کاهش عمر آن می شود. استفاده از قرقره های راهنمای ورودی می تواند به این تنظیم کمک کند.
- تراز بودن درام روی شاسی
درام باید به صورت کاملاً افقی و بدون شیب نصب شود. نصب زاویه دار باعث پیچ خوردگی کابل و اصطکاک اضافی خواهد شد.
- فاصله بین پیچش های سیم بکسل
در درام های شیاردار، پیچش سیم باید کاملاً مطابق شیارها باشد و فاصله بین حلقه ها یکسان بماند. در صورت برهم خوردن این نظم، باید تنظیمات اولیه بررسی و اصلاح شوند.
با انجام تنظیمات صحیح و بازبینی دوره ای، می توان از بروز خطاهای مکانیکی، حوادث ناگهانی و افت عملکرد جرثقیل جلوگیری کرد.

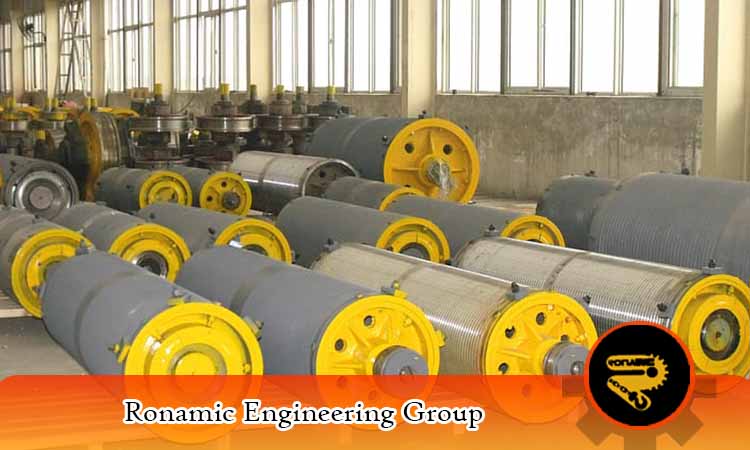

بررسی تنظیمات درام جرثقیل
سخن پایانی
درام جرثقیل فراتر از یک استوانه ساده است؛ این قطعه مسئول سلامت کابل، کنترل حرکت قلاب، و در نهایت، ایمنی کل عملیات حمل بار است. دانستن زمان تعویض، اجرای برنامه نگهداری منظم، و انجام تنظیمات دقیق درام، جزو مسئولیت های کلیدی تیم فنی در صنایع محسوب می شود.
در شرایطی که ایمنی، بهره وری و دوام تجهیزات اولویت دارند، غفلت از درام به معنای بازی با امنیت افراد و سرمایه های سازمانی است. بنابراین، با اتخاذ رویکردی علمی و منظم در نگهداری از این قطعه، می توان طول عمر جرثقیل را افزایش داد و احتمال خرابی را به حداقل رساند.
سوالات متداول همه چیز در مورد درام جرثقیل
عمر مفید معمول درام جرثقیل چقدر است؟
در صورت نگهداری صحیح، یک درام می تواند بین ۵ تا ۱۰ سال بدون مشکل عمل کند، اما شرایط کاری، نوع بار و کیفیت کابل هم در این عمر تأثیر دارند.
آیا می توان شیارهای فرسوده درام را تراش یا ترمیم کرد؟
در برخی موارد بله، اما باید تحت نظر کارشناسان انجام شود تا تعادل مکانیکی و ایمنی حفظ شود. گاهی تعویض کامل منطقی تر است.
آیا تنظیم زاویه ورود سیم بکسل روی عملکرد درام تأثیر دارد؟
بله، زاویه اشتباه باعث سایش جانبی، پیچ خوردگی کابل و احتمال انحراف بار می شود.
