جرثقیل بازویی – Jib Crane
از جرثقیل بازویی بیشتر در صنایع مونتاژ ، بسته بندی و ماشین کاری استفاده می شود این جرثقیل ها با ظرفیت های 250kg الی 10ton و با توجه به محیط و نوع کار به دو شکل بازوئی ستونی و بازویی دیواری طراحی و ساخته می شوند . در سالنهایی که دارای دهانه بزرگ هستند و یا به دلیل تجمع ماشین آلات، امکان نصب جرثقیل سقفی وجود نداشته باشد از جرثقیل های بازوئی استفاده می شود . این جرثقیل ها دارای وزن سبک و کارایی بالا نیز هستند و همچنین مقرون به صرفه هم می باشند. این تیپ از جرثقیل ها می توانند اجسام نسبتاً سنگین را حرکت دهند . و در صنایع مختلف به کار گرفته می شوند که در ادامه با تیپ های مختلف این دستگاه آشنا میشویم :
جرثقیل بازویی ستونی :
جرثقیل بازوئی ستونی با توجه به نام آن بر روی ستون مخصوص دستگاه نصب می شود و ستون و بازو آن با توجه به ظرفیت حمل ، ارتفاع بالابری و طول بازو طراحی و ساخته می شود این دستگاه در شش حرکت بالابری ، عرضی ( بر روی بازو ) و طولی در حول محور ستون حرکت دورانی دارد . طراحی حرکت چرخش بازو هم بصورت دستی و هم بصورت برقی می باشد .
ویژگی منحصر به فرد جرثقیل بازویی ستونی چرخش 360 درجه بازو و استفاده مفید صدرصد شعاع در نظر گرفته برای حمل کالا می باشد .
نمونه جرثقیل های بازویی ستونی شش حالته برقی رونامیک :
جرثقیل بازویی دیواری :
جرثقیل بازوئی دیواری بر روی ستون های فلزی ( ستون سوله ها ) و یا ستون های بتنی نصب میگردد ، طراحی و محاسبات فنی این جرثقیل بایستی با دقت کامل انجام شود ، این دستگاه دارای شش حرکت بصورت بالابری ، عرضی و حرکت بر حول محور مرکزی بصورت دورانی از اندازه 90 تا شعاع 270 درجه می باشد . این جرثقیل ها را می توان با توجه به موقعیت و زاویه دوران آن به دسته های مختلفی تقسیم کرد.
جرثقیل دیواری در دو نوع مختلف تقسیم بندی می شود:
کنسول دار
میله دار
جرثقیل دیواری کنسول دار دارای یک لبه است که در بالای دیوار نصب می شود و اما نوع میله دار آن هم دارای یک لبه می باشد که در وسط ارتفاع دیوار قرار دارد ولبه ها را به سقف یا کف متصل می سازد.
مزایای و ویژگی های جرثقیل دیواری به شرح زیر می باشد:
1- این نوع جرثقیل ها برای حمایت از ستون های داخل دیوار نصب می شوند، بنابراین نیازی به پایه های پیچیده هم ندارند، همینطور این بالابرها اجازه می دهند تا از جرثقیل دیواری نسبت به سایر دیگر جرثقیل ها در کاربردها و موارد متنوعی استفاده شود.
2- این نوع سازه ها در فضای کف هم صرفه جویی می کنند، به همین خاطر این جرثقیل ها، گزینه مناسبی برای انبارهای تنگ یا فضاهای کاری کوچک می باشد.
3- این مدل بالابرها کوچک و قابل حمل هستند.
4- نصب آنها از نظر اقتصادی هم مقرون به صرفه می باشند.

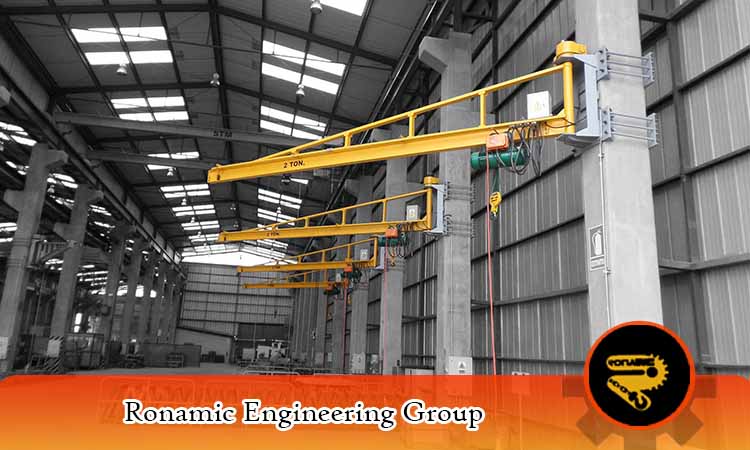

نمونه جرثقیل بازویی دیواری شش حالته رونامیک :
