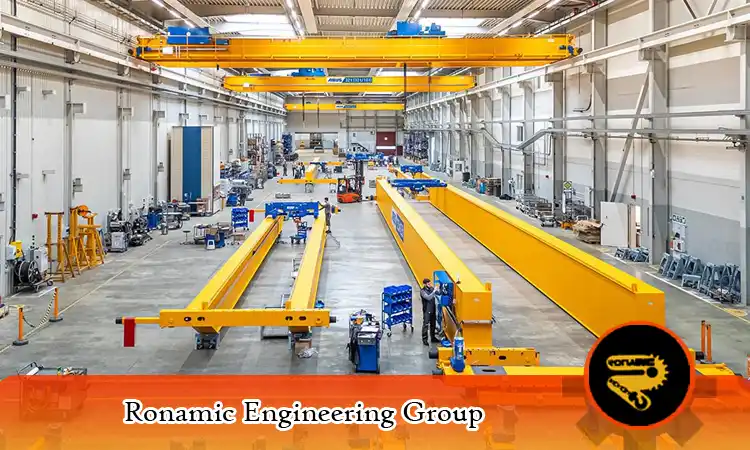

ساخت و طراحی و مهندسی جرثقیل سقفی

در طراحی و مهندسی جرثقیل سقفی، عواملی مانند ظرفیت باربری، ابعاد و وزن جرثقیل، نوع سازه‌های مورد استفاده و شرایط محیطی نصب باید به دقت مورد بررسی قرار گیرند. این طراحی باید به گونه‌ای باشد که با نیازهای خاص محیط کار و شرایط عملیاتی سازگار باشد و بتواند فشارها و تنش‌های ناشی از بارهای سنگین را به درستی مدیریت کند.

جرثقیل‌ های سقفی، که به‌ عنوان یکی از اصلی‌ترین ابزارهای جابه‌جایی بار در محیط‌ های صنعتی شناخته می‌شوند، نقش کلیدی در بهبود کارایی و بهره‌وری در بسیاری از صنایع ایفا می‌کنند. طراحی و مهندسی این تجهیزات، فرآیند پیچیده‌ای است که نیازمند توجه دقیق به اصول فنی و ایمنی است. هدف اصلی از طراحی جرثقیل سقفی، ایجاد سیستمی است که بتواند بارهای سنگین را با دقت و ایمنی بالا جابه‌جا کند و در عین حال عملکرد بهینه و پایدار را ارائه دهد.

مراحل طراحی و مهندسی جرثقیل سقفی

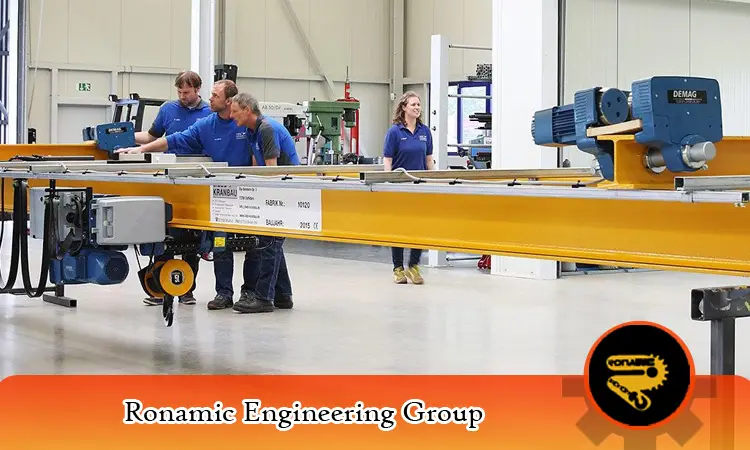

طراحی و مهندسی جرثقیل سقفی یک فرآیند مرحله ای است که از بررسی نیازهای محل نصب شروع می شود و تا محاسبات سازه ای، انتخاب تجهیزات و تست نهایی ادامه پیدا می کند. در مرحله اول، ظرفیت باربرداری، دهانه جرثقیل، ارتفاع بالابری، طول مسیر حرکت و شرایط محیطی بررسی می شود. سپس بر اساس این اطلاعات، نوع جرثقیل و مشخصات سازه، بالابر، ترولی، موتور و سیستم کنترل تعیین می شود.

در مرحله بعد، محاسبات مربوط به بارهای استاتیکی و دینامیکی، تنش های وارد بر سازه، خمش و پایداری اجزای اصلی انجام می شود. پس از انتخاب و طراحی قطعات، تجهیزات ساخته و مونتاژ شده و عملکرد سیستم های مکانیکی و الکتریکی مورد بررسی قرار می گیرد. در نهایت، تست های لازم پیش از بهره برداری انجام می شود تا عملکرد صحیح و ایمنی جرثقیل تأیید شود.

به طور کلی، مراحل اصلی طراحی جرثقیل سقفی شامل موارد زیر است:

• بررسی نیازهای عملیاتی و شرایط محل نصب
• تعیین ظرفیت باربرداری و ابعاد جرثقیل
• تعیین دهانه و ارتفاع بالابری
• محاسبه بارهای استاتیکی و دینامیکی
• طراحی سازه فلزی و اجزای مکانیکی
• انتخاب بالابر، ترولی، موتور و گیربکس
• طراحی سیستم برق و کنترل
• بررسی تجهیزات و الزامات ایمنی
• ساخت، نصب و مونتاژ
• انجام تست های عملکردی و ایمنی پیش از بهره برداری

ویژگی های طراحی جرثقیل سقفی

مهندسی جرثقیل سقفی شامل تحلیل‌ های ساختاری و دینامیکی، انتخاب مواد مناسب و طراحی سیستم‌های کنترلی و ایمنی است. این فرآیند به تضمین عملکرد صحیح و ایمن جرثقیل در طول زمان کمک می‌کند و نیازمند رعایت استانداردهای بین‌المللی و مقررات محلی است.

طراحی و مهندسی جرثقیل سقفی نیازمند توجه به جنبه‌های مختلف است تا عملکرد بهینه و ایمنی دستگاه تضمین شود. در این راستا، ویژگی‌های مختلفی در زمینه‌های سازه فلزی، مکانیکی، بالابر و ترولی، گیربکسل بالابر و الکتریکی باید مدنظر قرار گیرند.

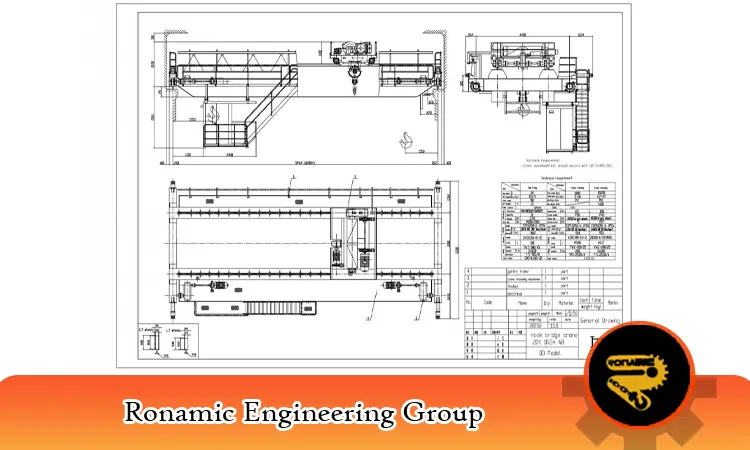

طراحی جرثقیل سقفی

سازه فلزی

مقاومت و استحکام؛ سازه فلزی جرثقیل باید از مواد با کیفیت بالا و مقاوم به تنش‌های مکانیکی و بارهای سنگین ساخته شود. استفاده از فولادهای مقاوم و طراحی مناسب برای تحمل بارهای دینامیکی و استاتیکی ضروری است. همچنین، تست جرثقیل در مراحل مختلف نصب و بهره‌برداری، اطمینان از ایمنی و عملکرد صحیح آن را فراهم می‌کند.

پایداری و تعادل؛ طراحی سازه باید به گونه‌ای باشد که تعادل جرثقیل در حین عملیات جابه‌جایی بار حفظ شود و از انحراف یا ناپایداری جلوگیری شود. انجام تست جرثقیل به بررسی دقیق این تعادل و پایداری کمک می‌کند.

پوشش و حفاظت؛ برای جلوگیری از زنگ‌زدگی و خوردگی، سازه فلزی باید با پوشش‌های حفاظتی مناسب مانند رنگ‌های ضد زنگ پوشش داده شود. همچنین، بررسی‌های دوره‌ای و تست جرثقیل به حفظ کیفیت پوشش و جلوگیری از آسیب‌های احتمالی کمک می‌کند.

مکانیکی

طراحی مکانیکی شامل سیستم‌های حرکت جرثقیل است که باید به دقت تنظیم شوند تا حرکت‌های روان و دقیقی داشته باشند. این شامل ریل‌ها، یاتاقان‌ها و اتصالات مکانیکی است.

سیستم‌های مکانیکی باید به گونه‌ای طراحی شوند که بار به صورت دقیق و بدون لرزش جابه‌جا شود و امکان تنظیمات لازم را فراهم کنند. با توجه به طراحی و مهندسی جرثقیل سقفی می توان گفت، قطعات مکانیکی باید به گونه‌ای طراحی شوند که دوام بالا و نیاز کم به تعمیرات داشته باشند.

بالابر و ترولی

بالابر باید از طراحی قوی و مطمئن برخوردار باشد تا بارهای سنگین را به راحتی بالا ببرد. این سیستم باید شامل کابل‌های مقاوم و سیستم‌های ایمنی مناسب باشد.

ترولی، که وظیفه جابه‌جایی بالابر را در راستای عرضی انجام می‌دهد، باید دارای سیستم‌های لغزشی دقیق و قوی باشد تا حرکت روان و بدون توقف را ممکن سازد. بالابر و ترولی باید به سیستم‌های ایمنی مجهز شوند که از وقوع حوادث جلوگیری کرده و در صورت بروز نقص، عملیات را متوقف کنند.

گیربکسل بالابر

گیربکسل باید توانایی انتقال قدرت به صورت مؤثر از موتور به بالابر را داشته باشد و از دقت و قدرت کافی برخوردار باشد. طراحی گیربکسل باید به گونه‌ای باشد که در شرایط کاری سنگین و تحت فشارهای بالا، دوام و عملکرد بهینه خود را حفظ کند. گیربکسل باید به گونه ای طراحی شود که نگهداری و تعمیرات آن ساده و سریع باشد.

الکتریکی

سیستم کنترل؛ سیستم‌های کنترلی الکتریکی باید به گونه‌ای طراحی شوند که قابلیت کنترل دقیق حرکت جرثقیل و بالابر را فراهم کنند. این سیستم‌ها شامل کنترل‌های دستی و اتوماتیک هستند.

تمامی تجهیزات الکتریکی باید مطابق با استانداردهای ایمنی برق طراحی و نصب شوند تا از بروز خطرات الکتریکی جلوگیری شود. سیستم‌های الکتریکی باید از نظر پایداری و قابلیت اطمینان بالا طراحی شوند تا در شرایط مختلف کاری به درستی عمل کنند و نیاز به تعمیرات فوری نداشته باشند. طراحی جامع و دقیق هر یک از این اجزاء به عملکرد صحیح و ایمن جرثقیل سقفی کمک می‌کند و تضمین‌کننده کارایی و طول عمر مفید دستگاه است.

طراحی و مهندسی جرثقیل سقفی به صورت صحیح، نه تنها به افزایش بهره‌وری و کاهش هزینه‌های عملیاتی کمک می‌کند، بلکه به تأمین ایمنی کارگران و محیط کار نیز اهمیت ویژه‌ای دارد. این فرآیند به‌طور مداوم با پیشرفت‌های فناوری و نیازهای صنعتی در حال تحول است و نیازمند تخصص و دقت بالایی است.

الکتریکی

محاسبات و پارامترهای مهم در طراحی جرثقیل سقفی

دقت محاسبات مهندسی تأثیر مستقیمی بر ظرفیت، ایمنی و طول عمر جرثقیل سقفی دارد. در طراحی، تنها ظرفیت اسمی بار مورد توجه نیست، بلکه نیروهای ایجادشده هنگام شروع و توقف حرکت، شتاب و ترمز، جابه جایی بار و شرایط کاری نیز باید در نظر گرفته شوند.

از مهم ترین پارامترهای مؤثر در طراحی می توان به ظرفیت باربرداری، دهانه جرثقیل، ارتفاع بالابری، سرعت حرکت پل و ترولی، سرعت بالابری، وزن خود جرثقیل و تعداد سیکل های کاری اشاره کرد. شرایط محیطی مانند دمای محل نصب، رطوبت، گردوغبار و احتمال وجود مواد خورنده نیز می تواند در انتخاب تجهیزات و متریال مورد استفاده تأثیرگذار باشد.

همچنین انتخاب موتور، گیربکس، سیم بکسل، قلاب، چرخ ها و ریل ها باید بر اساس بارهای کاری و شرایط بهره برداری انجام شود. در صورت محاسبه نادرست ظرفیت یا انتخاب نامناسب اجزا، علاوه بر کاهش عملکرد جرثقیل، احتمال استهلاک زودهنگام و بروز حوادث نیز افزایش پیدا می کند.

استانداردهای طراحی جرثقیل سقفی

رعایت استانداردها یکی از مهم ترین بخش های طراحی و مهندسی جرثقیل سقفی است. استاندارد مورد استفاده باید متناسب با نوع جرثقیل، محل نصب، الزامات ایمنی و مقررات حاکم بر پروژه انتخاب شود.

در پروژه های مختلف ممکن است از استانداردها و دستورالعمل هایی مانند FEM، CMAA و ISO برای طراحی، طبقه بندی، محاسبات و ارزیابی تجهیزات جرثقیل استفاده شود. این استانداردها موضوعاتی مانند طراحی سازه، بارگذاری، عملکرد تجهیزات، ایمنی و الزامات مربوط به بهره برداری را پوشش می دهند.

علاوه بر استانداردهای بین المللی، مقررات و الزامات ملی و همچنین دستورالعمل های ایمنی محل کار نیز باید در طراحی و اجرای جرثقیل در نظر گرفته شوند. بنابراین، طراحی جرثقیل سقفی باید بر اساس مجموعه ای از الزامات فنی و ایمنی انجام شود و صرفاً به انتخاب ظرفیت و تجهیزات محدود نمی شود.

انتخاب نوع جرثقیل سقفی بر اساس کاربرد

انتخاب نوع جرثقیل سقفی باید بر اساس شرایط واقعی محل کار و نوع عملیات جابه جایی بار انجام شود. ظرفیت بار، میزان استفاده روزانه، دهانه سالن، ارتفاع بالابری، مسیر حرکت و نوع بار از مهم ترین عوامل مؤثر بر انتخاب هستند.

برای مثال، در محیط هایی که بارهای سنگین به صورت مداوم جابه جا می شوند، جرثقیل های دو پل می توانند گزینه مناسبی باشند؛ در حالی که برای برخی سالن ها و بارهای سبک تر، جرثقیل تک پل می تواند پاسخگوی نیاز پروژه باشد. همچنین در محیط هایی که فضای نصب محدود است، ارتفاع سازه کم است یا نیاز به استفاده بهینه از فضای موجود وجود دارد، نوع طراحی و آرایش تجهیزات باید متناسب با این محدودیت ها انتخاب شود.

پیش از انتخاب نهایی، بهتر است مشخصات فنی پروژه، شرایط سازه سالن، ظرفیت مورد نیاز و تعداد دفعات استفاده از جرثقیل توسط متخصص بررسی شود. انتخاب صحیح در مرحله طراحی می تواند از هزینه های اضافی، تغییرات سازه ای و مشکلات بهره برداری در آینده جلوگیری کند.

کلام پایانی

طراحی و مهندسی جرثقیل سقفی، بخش حیاتی از تأمین ایمنی و کارایی در صنایع مدرن است. این فرآیند نه تنها نیازمند دقت در انتخاب مواد و اجزای مختلف، بلکه به هماهنگی و انطباق با استانداردهای جهانی و نیازهای عملیاتی خاص نیز نیاز دارد.

در طراحی جرثقیل سقفی، توجه به ویژگی‌ های سازه‌ای، مکانیکی، بالابر و ترولی، گیربکسل و سیستم‌های الکتریکی از اهمیت بالایی برخوردار است. هر یک از این بخش‌ها باید به طور دقیق و بر اساس اصول مهندسی طراحی شوند تا به عملکرد بهینه و ایمن دستگاه کمک کنند.

فرآیند طراحی باید با هدف تضمین استحکام، پایداری و کارایی در شرایط مختلف کاری صورت گیرد. همچنین، اهمیت آموزش اپراتورها و نگهداری منظم تجهیزات نباید نادیده گرفته شود، زیرا این عوامل به حفظ عملکرد صحیح و جلوگیری از حوادث کمک می‌کنند.

سوالات متداول طراحی و مهندسی جرثقیل سقفی

1. چه عواملی در طراحی جرثقیل سقفی تأثیرگذار هستند؟
   عواملی مانند ظرفیت باربرداری، دهانه جرثقیل، ارتفاع بالابری، نوع سازه سالن، شرایط محیطی (مانند دما و رطوبت)، نوع منبع تغذیه و استانداردهای ایمنی در طراحی جرثقیل سقفی تأثیرگذار هستند.
2. چه استانداردهایی در مهندسی و طراحی جرثقیل سقفی رعایت می‌شود؟
   استانداردهای بین‌المللی مانند FEM (فدراسیون تجهیزات بالابری اروپا)، CMAA (انجمن تولیدکنندگان جرثقیل آمریکا) و ISO (سازمان استاندارد جهانی) به همراه استانداردهای داخلی برای طراحی و مهندسی جرثقیل سقفی مورد استفاده قرار می‌گیرند.
3. چگونه می‌توان بهترین نوع جرثقیل سقفی را برای یک محیط صنعتی انتخاب کرد؟
   انتخاب بهترین نوع جرثقیل سقفی به عواملی مانند نوع بار، ظرفیت مورد نیاز، فضای نصب، تعداد دفعات استفاده روزانه و نیازهای خاص صنعت بستگی دارد. مشاوره با مهندسان متخصص و انجام بررسی‌های فنی می‌تواند به انتخاب بهینه کمک کند.
