راهنمای جامع رنگ بلت جرثقیل
در صنایع سنگین، انبارداری، ساختمانی و حمل و نقل، جابه‌جایی ایمن و دقیق بارها اهمیت بالایی دارد. استفاده از ابزارهایی مانند بلت جرثقیل یا تسمه های حمل بار در کنار جرثقیل، به عنوان راهکاری رایج برای انتقال بارهای سنگین شناخته می‌شود. اما آنچه در این فرآیند از دید بسیاری از کاربران نادیده گرفته می‌شود، مفهوم رنگ بندی بلت جرثقیل است؛ عاملی ساده اما حیاتی که در یک نگاه، اطلاعات کلیدی از قبیل ظرفیت، نوع کاربرد و میزان ایمنی را در اختیار کاربر قرار می‌دهد.
رنگ بندی بلت جرثقیل طبق استانداردهای بین المللی انجام می‌شود و هدف آن، افزایش سرعت در تشخیص، جلوگیری از استفاده اشتباه و کاهش خطرات احتمالی در زمان حمل بار است. در این مقاله، به صورت کامل به بررسی رنگ های رایج، ظرفیت مجاز هر نوع تسمه در حالت های مختلف و تفاوت کاربرد بین بلت های تک لایه و دو لایه خواهیم پرداخت. اگر در حوزه صنایع فعال هستید، یا مسئول ایمنی تجهیزات هستید، این مقاله می‌تواند راهنمایی عملی و ضروری برای شما باشد.

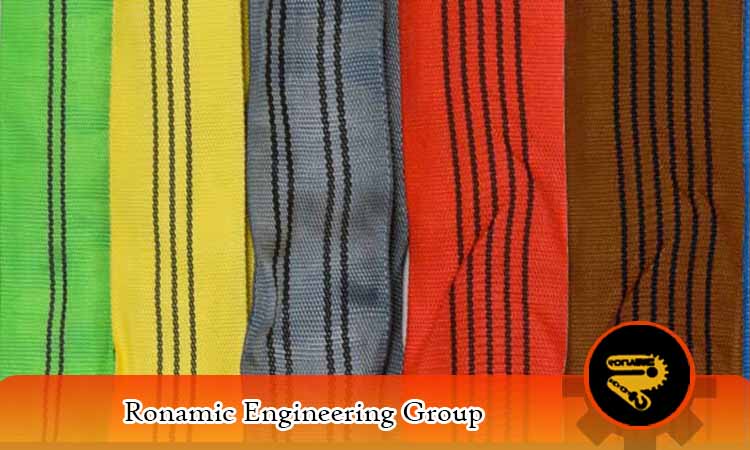

رنگ بندی بلت جرثقیل
رنگ بلت یا همان تسمه های حمل بار، نشانه ای از ظرفیت مجاز باربری آن ها است و طبق استاندارد EN1492-1 اروپا یا استانداردهای مشابه بین المللی تعریف می شود. در واقع هر رنگ نشان دهنده ی توان کششی مشخصی است که تسمه می تواند بدون آسیب آن را تحمل کند.

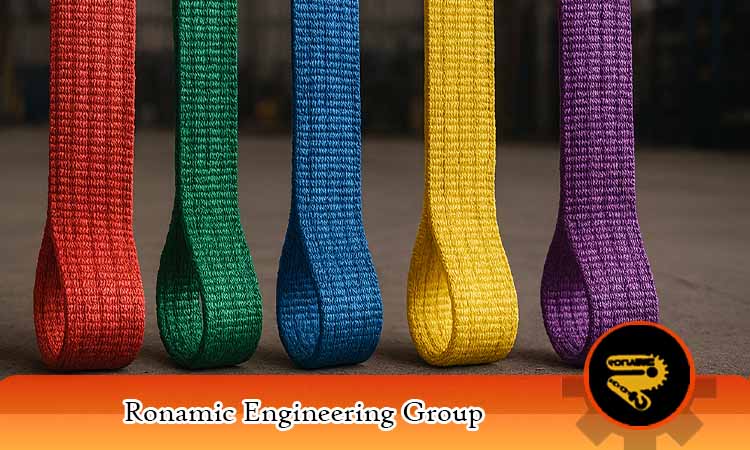

شناخت رنگ بندی بلت جرثقیل
رنگ های رایج بلت جرثقیل و ظرفیت های آن ها
- بنفش: نشان دهنده ظرفیت 1 تن
- سبز: نشان دهنده ظرفیت 2 تن
- زرد: نشان دهنده ظرفیت 3 تن
- خاکستری: نشان دهنده ظرفیت 4 تن
- قرمز: نشان دهنده ظرفیت 5 تن
- قهوه ای: نشان دهنده ظرفیت 6 تن
- آبی: نشان دهنده ظرفیت 8 تن
- نارنجی: نشان دهنده ظرفیت 10 تن و بیشتر
این رنگ بندی در سراسر جهان یکسان است و هدف آن ایجاد یک سیستم جهانی برای تشخیص سریع ظرفیت کاری تسمه هاست.
مزایای استفاده از سیستم رنگ بندی در بلت ها
رنگ بندی بلت جرثقیل سقفی، نقشی کلیدی در ایمنی و بهره‌وری عملیات باربرداری دارد. این سیستم ساده اما مؤثر، در شرایطی مانند محیط های شلوغ یا کم نور، می‌تواند به تصمیم گیری سریع و صحیح اپراتورها کمک کند. برخی از مهم‌ترین مزایای آن عبارت‌اند از:
- افزایش سرعت در تشخیص نوع تسمه در محیط هایی با دید محدود یا شلوغی زیاد
- کاهش احتمال خطای اپراتور در انتخاب تسمه هایی با ظرفیت نامناسب
- افزایش ایمنی عملیاتی، به ویژه در محیط های صنعتی پرخطر
- استاندارد سازی بازرسی و کنترل کیفی در حوزه تجهیزات باربرداری
با وجود تمام این مزایا، نکته ای حیاتی نباید نادیده گرفته شود:
اگر رنگ بلت به درستی مشخص نباشد، پاک شده باشد یا اشتباه انتخاب شود، ممکن است خسارت هایی جبران ناپذیر به بار، تجهیزات و حتی جان کارکنان وارد شود.
حد مجاز برای تسمه حمل بار تک لایه در حالت های مختلف
ظرفیت باربری تسمه های جرثقیل علاوه بر رنگ و جنس، به نحوه استفاده و زاویه بلند کردن نیز بستگی دارد. در این بخش، به بررسی دقیق حد مجاز برای تسمه های تک لایه در انواع حالت های باربرداری می پردازیم.
حالت قائم (Straight Lifting)
در این روش، تسمه به صورت عمودی و مستقیم از بار آویزان می شود. ظرفیت کامل بلت در این حالت قابل استفاده است.
- مثال: بلت بنفش با ظرفیت 1 تن در حالت قائم می تواند دقیقاً 1 تن را بلند کند.
حالت U شکل یا دو سر (Choked Hitch)
در این حالت، تسمه دور بار حلقه شده و از هر دو سر گرفته می شود. در این شرایط ظرفیت کاهش پیدا می کند.
- ظرفیت معمولاً حدود 80٪ ظرفیت اصلی است.
- مثال: بلت سبز 2 تنی در حالت دو سر فقط مجاز به حمل 1.6 تن است.
حالت قلاب دو رشته ای (Basket Hitch)
در این روش، تسمه از دو نقطه زیر بار عبور کرده و دو سر آن به قلاب یا جرثقیل متصل می شود.
- در این حالت، بسته به زاویه، ظرفیت ممکن است تا 200٪ ظرفیت اصلی افزایش یابد.
- اما اگر زاویه بین دو شاخه تسمه بیش از 60 درجه شود، ظرفیت کاهش می یابد.
در مجموع، در تسمه های تک لایه باید به این موضوع توجه کرد که ظرفیت اعلام شده فقط در حالت قائم و بدون زاویه به صورت کامل قابل استفاده است و در سایر حالات باید طبق جدول کاهش ظرفیت عمل کرد.

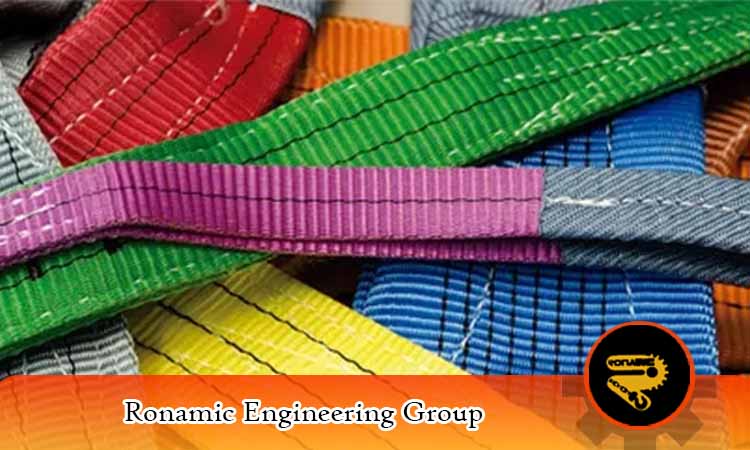

تسمه حمل بار تک لایه در حالت های مختلف
حد مجاز برای تسمه حمل بار دو لایه و یا گرد در حالت های مختلف
بلت های دو لایه یا گرد، معمولاً برای بارهای سنگین تر، حجیم تر یا برای کاهش فشار نقطه ای بر سطح بار استفاده می شوند. این تسمه ها به دلیل ضخامت بیشتر، پایداری بهتری در برابر سایش و پارگی دارند و ظرفیت باربری آن ها نسبت به تسمه های تک لایه بیشتر است.
تفاوت در حالت قائم
در حالت قائم، تسمه های دو لایه یا گرد ظرفیت بالاتری نسبت به تسمه های تک لایه دارند. مثلاً:
- بلت دو لایه قرمز: ظرفیت استاندارد 5 تن در حالت قائم
تفاوت در حالت چوک (حلقه ای)
تسمه های گرد در این حالت عملکرد خوبی دارند، اما باید دقت شود که گره یا پیچش در تسمه وجود نداشته باشد. در حالت حلقه ای نیز ظرفیت حدود 0.8 برابر ظرفیت اصلی در نظر گرفته می شود.
تفاوت در حالت سبدی یا سراسری
در این حالت، تسمه های گرد به دلیل سطح تماس یکنواخت تر، توزیع بار بهتری دارند و معمولاً بهترین عملکرد را از خود نشان می دهند. بسته به زاویه، ظرفیت می تواند تا 1.8 برابر ظرفیت استاندارد برسد.
ویژگی های بلت گرد نسبت به تخت
- نرم تر و مناسب برای بارهای حساس به خط و خش
- مقاوم تر در برابر پیچش
- مناسب برای بستن بارهای استوانه ای یا بدون گوشه تیز
در انتخاب بلت گرد یا دو لایه، باید علاوه بر رنگ، به نوع بار، شکل هندسی آن، و طول مسیر بلند کردن بار توجه ویژه داشت.
سخن پایانی
شناخت دقیق و استفاده درست از رنگ بلت جرثقیل، یکی از گام های اساسی برای جلوگیری از حوادث ناگوار در محیط های صنعتی است. این رنگ ها نه فقط نشانه ای تزئینی، بلکه راهنمایی حرفه ای برای اطمینان از ظرفیت مجاز باربری، نحوه استفاده و ارزیابی سریع توسط کارشناسان ایمنی و کاربران است.
هرگونه سهل انگاری در استفاده از تسمه با رنگ اشتباه، می تواند منجر به خسارات جانی و مالی شود. به همین دلیل، آموزش کارکنان، بازرسی منظم تسمه ها و تهیه تسمه ها از برندهای معتبر و استاندارد، ضرورت دارد.
سوالات متداول مفهوم رنگ بندی بلت جرثقیل
آیا رنگ بلت فقط برای زیبایی است؟
خیر، رنگ بلت جرثقیل بر اساس استانداردهای بین المللی تعریف شده و معرف ظرفیت مجاز باربری است.
آیا می توان از بلتی که رنگ آن پاک شده استفاده کرد؟
توصیه نمی شود. زیرا عدم اطلاع از ظرفیت می تواند منجر به استفاده اشتباه و خطرناک شود.
آیا رنگ بندی تسمه ها در تمام دنیا یکسان است؟
بله، بیشتر تولید کنندگان معتبر از استاندارد اروپایی EN1492-1 پیروی می کنند که رنگ بندی یکسانی را اعمال می کند.
