جرثقیل دروازه ای

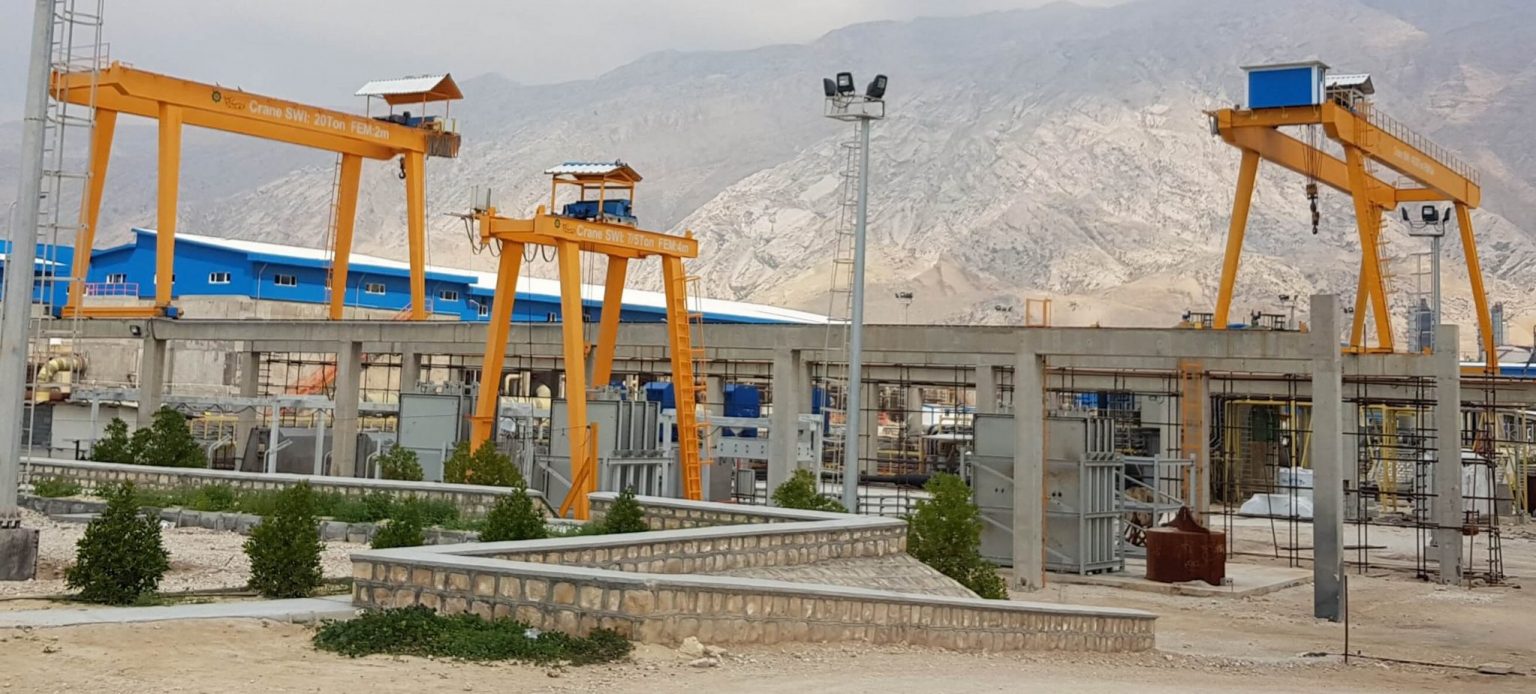

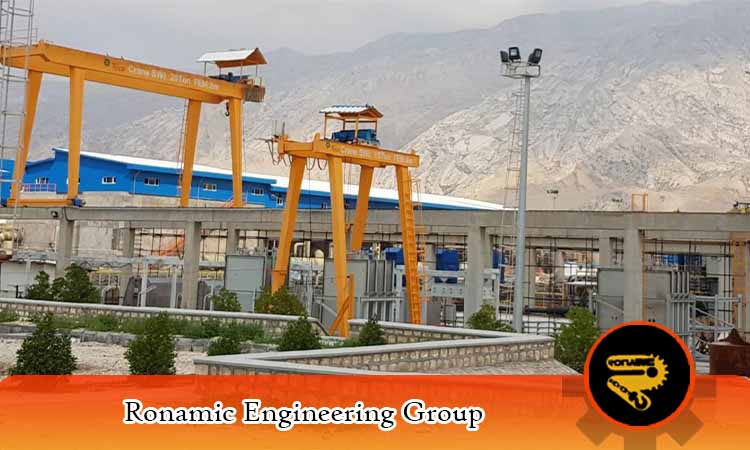

جرثقیل دروازه ای کامل

جرثقیل دروازه ای کامل یکی از انواع جرثقیل های دروازه است که در واقع مرسوم ترین و رایج ترین نوع آن می باشد و البته کارایی بسیار خاصی دارد. طراحی جرثقیل دروازه ای کامل بدین صورت می باشد که این جرثقیل بر روی دو پایه سوار خواهد شد که این پایه ها بر روی ریل قرار دارند!

نکته بسیار مهمی که درباره جرثقیل های دروازه ای کامل باید بدانید این است که این سیستم خاص به صورت معمول بر روی یک مسیر مستقیم در موقعیت پروژه قابل استفاده خواهد بود. ساخت و طراحی این جرثقیل نیز به گونه ای است که تجهیزات متفاوتی می توانند از زیر جرثقیل دروازه ای عبور نمایند!

این تجهیزات عبارت اند از: انواع تجهیزات موتوری مانند بالابر قیچی، چنگال، چرخ دستی و کامیون. باید بیان کرد که در طراحی جرثقیل دروازه ای کامل، جرثقیل بر روی دو پایه که بر روی ریل هستند، قرار می‌ گیرد.به خاطر داشته باشید که طراحی این نوع جرثقیل‌ ها بر روی یک مسیر مستقیم صورت می گیرد و انواع وسایل نقیله می ‌توانند از زیر آن عبور نمایند.

به این نوع از جرثقیل دروازه ای، جرثقیل نیم دروازه ای می گویند. از جمله نکاتی که باید درباره جرثقیل نیم دروازه ای بدانید، به صورت زیر است:

✔️استفاده از جرثقیل نیم دروازه ای می تواند موجب صرفه جویی در هزینه گردد و قیمت آن از قیمت جرثقیل دروازه ای کامل کمتر است.

✔️امکان استفاده بیشینه از فضا را فراهم می کند.

✔️در جرثقیل های نیم دروازه ای یک طرف آن بر روی ریل زمینی حرکت می کند و طرف دیگر روی تیرهای سقفی.

✔️جرثقیل نیم دروازه ای در مواردی مورد استفاده می شود که استفاده از بخشی از عرض سالن مورد نظر باشد.

✔️نیم سقفی و دروازه ای، نوع نیم دروازه ای این جرثقیل ها است که برای تخلیه بار در فضاهای باز استفاده خواهند شد.

✔️جرثقیل نیم دروازه ای هم به صورت تک پل و هم به صورت دو پل طراحی و ساخته می شود.

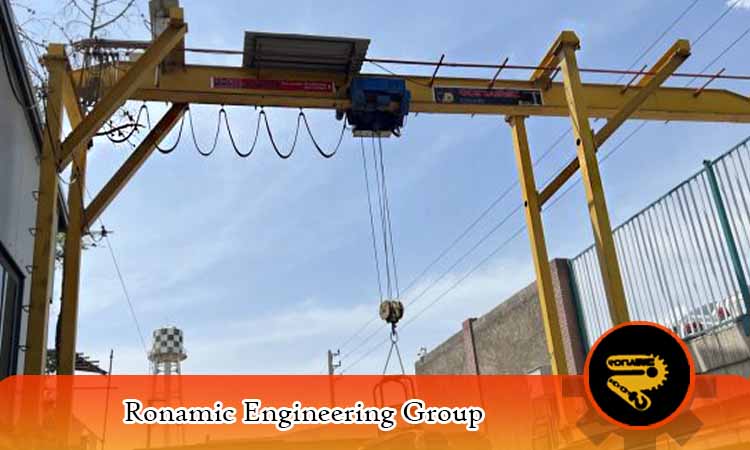

جرثقیل دروازه ای پرتابل

چرثقیل دروازه ای پرتابل نوع دیگری از جرثقیل دروازه ای به شمار می آید که به صورت پرتابل طراحی و ساخته می شود.

مانند سایر جرثقیل های دروازه ای، استفاده از این نوع تجهیز ویزه در بسیاری از امور و کارهای صنعتی رایج بوده و ویزگی های خاص خود را دارد.

باید اشاره داشت که منظور از جرثقیل دروازه ای پرتابل همان جرثقیل دروازه ای قابل حمل می باشد و این نوع دستگاه‌ ها و تجهیزات خاص از وزن کمتری نسبت به سایر جرثقیل های دروازه ای برخوردار می باشد و همچنین در طراحی آن ‌ها از ریل برای حرکت پایه‌ ها استفاده نخواهد شد و به جای ریل ها از چرخ استفاده می شود.

شایان ذکر می باشد که  جرثقیل دروازه ای قابل تنظیم می تواند به راحتی حرکت کرده و همچنین به سرعت جدا و نصب شود. البته منطقه کوچک و محدودی را پوشش می دهد و به اندازه 8 متر طول دارد. ظرفیت وزنی این جرثقیل خاص و کاربردی از 500 کیلوگرم تا 2 تن می باشد.

از جمله کاربردهای بسیار مهم جرثقیل دروازه ای قابل تنظیم می توان به کارگاه مونتاژ، کارگاه ماشین کاری، قالب مونتاژ، آزمایشگاه تحقیقاتی، کارگاه تعمیر و نگهداری، ایستگاه حمل و نقل کوچک، انبار، تعمیرگاه ها و … اشاره داشت. از سوی دیگر این جرثقیل دارای ویژگی های بسیار مهم زیر است:

• جرثقیل دروازه ای قابل تنظیم، جزء جرثقیل های سبک وزن محسوب می شود.
• در برابر رطوبت و خوردگی از مقاومت مطلوبی برخوردار است.
• ارتفاع و طول دهانه این جرثقیل قابل تنظیم می باشد.
• دهانه و ارتفاع را می توان به صورت دلخواه تنظیم کرده و حتی برای تولید آن نیز از قابلیت سفارشی سازی شده، برخوردار است.
• هر لوله فولادی آن قابل جدا شدن بوده و همچنین جداسازی و مونتاژ آسان می باشد.

خصوصیات جرثقیل های دروازه ای

جرثقیل دروازه ای از جمله پرکاربردترین و رایج ترین انواع جرثقیل ها در صنعت است که ویژگی ها و خصوصیات خاص خود را دارد. خصوصیات این جرثقیل سبب شده است تا امروزه در بسیاری از صنایع، از آن استفاده شود. از جمله خصوصیات بسیار مهم جرثقیل دروازه ای، می توان به موارد زیر اشاره داشت:

✔️ایمنی جرثقیل دروازه ای، در صورتی که طراحی، ساخت و اجرای مناسبی داشته باشد و همچنین از آن به درستی نگهداری شود، در حد قابل قبولی قرار دارد.

✔️از جرثقیل های دروازه ای برای حمل و جا به جایی وسایل و قطعات در مناطق باز استفاده های بسیاری می شود.

✔️طراحی و اجرای جرثقیل دروازه ای هم به صورت تک پل و هم به صورت دو پل قابل انجام است.

✔️استفاده از این نوع جرثقیل ها سرعت بارگیری و تخیله بار را در مکان ها و محیط های صنعتی افزایش خواهد داد و به همین دلیل استفاده از آن ها سبب تسریع امور می شود.

✔️این نوع از جرثقیل ها به لحاظ مصرف انرژی در حد بسیار مناسبی قرار دارند و بسیار بهینه می باشند.

✔️از کابین اپراتوری یا سکوی محل اپراتور می توان به منظور آسان سازی عملکرد جرثقیل های دروازه ای و جرثقیل های نیمه دروازه بهره برد.

✔️می توان برای دستیابی به اهداف مورد نظر طراحی ها و نقشه ساخت جرثقیل دروازه ای را به صورت کاملا متفاوت ارائه داد.

✔️استفاده از این جرثقیل خاص آسان بوده و همچنین برای استفاده از آن نیاز به دانش خاصی نیست.

✔️جرثقیل دروازه ای عملکردی بسیار ساده دارد.

چند نکته مهم از جرثقیل های دروازه ای

یک سری نکات بسیار مهم درباره جرثقیل های دروازه ای وجود دارد که دانستن آن ها خالی از لطف نبوده و شما را با این ماشین آلات و تجهیز بیشتر آشنا خواهند کرد. از جمله نکاتی که باید درباره این جرثقیل ها بدانید، به صورت زیر است:

✔️پل جرثقیل دروازه ای کنسول دار، از یک طرف یا دو طرف از ستون ها فراتر رفته است.

✔️در انبارهایی که با حجم بالایی از مواد و بار برای حمل و نقل مواجه می شویم، استفاده از جرثقیل‌های دروازه ای که قدرت حمل بار با وزن زیاد را دارند، متداول است.

✔️جرثقیل‌ های دروازه‌ ای و نیم دروازه ای دارای دو دسته‌ی اصلی‌ هستند که از آن ها می توان به نوع ساده و نوع کنسول دار اشاره داشت.

✔️کالسکه در این در جرثقیل دروازه ای ساده میان دو ستون حرکت عرضی دارد.

✔️این نوع جرثقیل یکی از مهم‌ترین و کاربردی‌ترین انواع جرثقیل برای حمل و نقل در صنایع به شمار می آیند.

✔️از جرثقیل دروازه ای به منظور بارگیری، جابجایی و تخلیه قطعات کوچک یا بزرگ در داخل یا خارج ساختمان استفاده خواهد شد.

✔️جرثقیل دروازه ای ساده، در واقع همان جرثقیل سقفی با دو ستون در ابتدا و انتهای آن است.

✔️استفاده از جرثقیل دروازه ای کنسول دار در مواردی که به حرکت عرضی بیشتر از محدوده‌ جرثقیل نیاز است، مانند بارگیری کشتی در بنادر، رایج است.

طراحی و ساخت و اجرا جرثقیل دروازه ای

باید اشاره داشت که در بخش های قبل در خصوص ملاحظات طراحی جرثقیل دروازه ای با شما عزیزان صحبت کردیم. شایان ذکر است که جرثقیل دروازه ای یا هر جرثقیل دیگری که در صنعت مورد استفاده قرار می گیرد، پیش از آن که ساخته شود، به طراحی نیاز دارد و نقشه های ساخت جرثقیل دروازه ای باید توسط مهندسان مربوطه به صورت کامل کشیده شود. طراحی هر کدام از انواع جرثقیل دروازه ای نیز به صورت جداگانه انجام می شود.

نکته بسیار مهمی که باید بدانید این است که بیشتر فرمول های طراحی محاسبه جرثقیل سقفی بر اساس وزن، در بسیاری از شرکت ها و سازندگان و طراحان و مجریان ثابت است و در برخی از موارد خاص ممکن است بعضی از فرمول ها با یک دیگر متفاوت باشند. از سوی دیگر تمامی فرمول های مورد استفاده شده کاملا استاندارد بوده و بر اساس آیین نامه های روز دنیا می باشد. همچنین برای طراحی جرثقیل دروازه ای و اجزای مختلف آن مانند چرخ جرثقیل دروازه ای و … نیز از پلتفرم ها و نرم افزارهای خاص استفاده می شود. از جمله نکاتی که در خصوص طراحی جرثقیل دروازه ای باید بدانید به صورت زیر است:

• نقشه ساخت جرثقیل دروازه ای به اشکال مختلفی مانند نصب در داخل و خارج، دستی و اتوماتیک طراحی می‌گردد و نوع طراحی و نقشه کشی آن به نیاز کارفرما وابسته است.
• ارتفاع ستون ثابت در این جرثقیل نیز اهمیت دارد. این موضوع بدان معنا می باشد که یک کارفرما در درجه اول باید محیط نصب را بررسی کرده و سپس اولویت ‌های نیاز خود را مشخص نماید.

✔️قاعدتا این سازه فلزی مانند سایز سازه های فلزی دیگر یک سری اتصالات خاص دارد بنابراین طراحی این اتصالات بر اساس آیین نامه ها برای حفظ ایمنی نیز بسیار مهم است.

✔️نیروهای جانبی وارده بر جرثقیل نیز به محاسبات نیاز دارد، مانند نیروی باد! در واقع باید اشاره شود که اثر باد بر روی توان موتورهای حرکت طولی و عرضی جرثقیل دروازه ای تاثیر خاصی دارد و محاسبات مربوطه باید به درستی انجام شود.

✔️علاوه بر باد، سایر نیروهای جانبی نیز مانند زلزله باید به درستی در اجزای جرثقیل محاسبه شده و همچنین پدیده واژگونی و یا آپ لیفت نیز در این تجهیزات کنترل گردد.

✔️توصیه می شود تا تجهیزات موتوری و برقی جرثقیل دروزاه ای به منظور حفاظت در برابر تابش مستقیم آفتاب و یا در برابر بارش باران مجهز به سایبان مناسب باشند بنابراین باید بدانید که طول سایبان مورد نیاز برای جرثقیل چقدر خواهد بود.

✔️طراحی و اجرای مسیر دسترسی استاندارد برای دسترسی به تجهیزات موتوری و برقی جرثقیل دروازه ای نیز باید صورت گیرد.

✔️کلیه مراحل ساخت جرثقیل دروازه ای باید با دقت مضاعف و بر اساس استانداردهای مربوطه ایجاد شود. رعایت تلورانس های استانداردی در پروسه ساخت و نصب جرثقیل دروازه ای و جرثقیل نیم دروازه ای نیز از اهمیت بسیاری برخوردار می باشد.

✔️هر کدام از انواع جرثقیل های دروازه ای ملاحظات طراحی خاص خود را داشته و در خصوص جرثقیل دروازه ای دو پل، یکی از ملاحظات بدین صورت است که فاصله پل ها از یک دیگر باید به درستی انتخاب شده و محاسبات خاصی در این خصوص دارد.

✔️در انواع جرثقیل دروازه ای و نوع جرثقیل نیم دروازه ای، از آن جا که کلگی و چرخ ها نیز از اهمیت بسزایی برخوردار هستند، بنابراین باید فاضلخ چرخ ها نیز بر اساس محاسبات به دقت محاسبه شده و همچنین طول کلگی نیز بر اساس ملاحظات به درستی انتخاب شود.

✔️بین ستون های جرثقیل دروازه ای، یک زاویه خاص وجود دارد که رعایت این زاویه نیز بر اساس نکات آیین نامه ای بوده و باید محاسبات آن در طراحی جرثقیل دروازه ای انجام شود.

✔️یکی دیگر از ملاحظات طراحی جرثقیل دروازه ای، محاسبه تنش و کمانش ستون ها می باشد بنابراین لازم است تا ستون ها در برابر تنش و کمانش کنترل شوند.

✔️محاسبه تنش در تمامی بخش های این سازه فلزی از اهمیت بسزایی برخوردار بوده و لازم است که تنش در تمامی انواع جرثقیل های سقفی و جرثقیل دروازه ای کنترل گردد.

✔️در خصوص طراحی این سازه های خاص فلزی، کنترل خیز نیز از اهمیت بسزایی برخوردار اسن. به همین دلیل در جرثقیل دروازه ای علاوه بر کنترل خیز در وسط دهانه جرثقیل ( در جرثقیل سقفی متداول است) باید خیز مجاز نیز در بخش های مختلف سازه کنترل گردد.

برق رسانی به جرثقیل

یکی از مهم ترین مواردی که باید برای انواع جرثقیل ها صورت گیرد، برق رسانی به جرثقیل است. همان گونه که می دانید، در طی سال های مختلف، سیستم های و تجهیزات بسیار خاصی برای صنعت جرثقیل و حمل و جابه جایی مواد و مصالح مختلف به وجود آمد. امروزه سیستم های برق راسانی به جرثقیل نسبت به گذشته بسیار پیشرفته تر شده است و هر کدام از سیستم ها از مزیت های خاصی برخوردار هستند.  در واقع باید اشاره داشت که برق رسانی به جرثقیل سقفی، جرثقیل دروازه ای، جرثقیل بازویی و جرثقیل ضد انفجار که به عنوان جرثقیل های مترک محسوب می شوند، بر اساس روش های بسیار مهم زیر صورت می گیرد:

 C-Rail و کابل

یکی از ارزان ترین و متداول ترین سیستم های برق رسانی به جرثقیل دروازه ای، روش C-Rail می باشد. این روش یک مسیر راهنما برای قرقره هایی می باشد که کابل های برق رسانی بر روی آنها بسته شده اند. شایان ذکر است که به غیر از پروفیل C-Rail یک سذی پروقیل های خاص دیگری نیز به عنوان یک مسیر راهنما برای قرقره عمل می کنند. این روش کاربردی و بسیار مهم ویژگی ها و معایب و مزیت های خاصی دارد که در زیر به آن ها اشاره می کنیم:

✔️این روش یا سیستم برق رسانی ارزان بوده و در دسترس همه افراد است. به علاوه از قابلیت تعمیر آسان نیز برخوردار می باشد.

✔️این روش به عنوان روش اصلی در برق رسانی عرضی جرثقیل به شمار می آید اما برای طول مسیر کمتر از 50 متر مناسب خواهد بود.

✔️از طول پارک زیاد برخوردار بوده و بدین ترتیب محدود نمودن کورس حرکتی جرثقیل در مسیرهای طولانی را به همراه خواهد داشت

✔️سنگینی و دشواری حرکت در جرثقیل های با ظرفیت بالا که سایز کابلها افزایش می یابد نیز وجود دارد

✔️دارای محدودیت استفاده جهت انتقال جریان های بالا بوده و همچنین نیاز به تعویض کل کابل در صورت آسیب دیدگی در بخشی از مسیر را خواهد داشت.

✔️دارای محدودیت عملکرد در دماهای بالا می باشد

✔️دارای محدودیت سرویس دهی در مسیرهایی که چند جرثقیل پشت سر هم کار می کنند نیز خواهد بود.

Bus Bar یا شین برق رسان

یکی دیگر از روش های بسیار مهم برای برق رسانی به انواع جرثقیل سقفی، جرثقیل دروازه ای، جرثقیل بازویی روش شین برق رسان است. از جمله نکات بسیار مهمی که باید بدانید این است که بازه تولیدات Bus Bar بسیار گسترده بوده و بخش اعظمی از نیازهای صنعت جرثقیل سقفی، جرثقیل دروازه ای، جرثقیل بازویی را پوشش خواهد داد. این روش نیز از ویژگی های بسیار خاصی برخوردار است که در زیر به آن اشاره می کنیم:

• قابل استفاده در مصارف با جریان های بالا می باشد و همچنین برای برق رسانی طولی جرثقیل بسیار متداول است.
• قابل استفاده در محیطهای با دمای بالا و همچنین با آلودگی بالا نیز می باشد.
• از قابلیت در طراحی های مختلف باز و بسته و همچنین در پوشش های مختلف آلومینیوم و PVC برخوردار است
• از خاصیت مدولار برخوردار بوده و با تعویض بخش های خراب، بدون نیاز به تغییر در سایر قسمت ها می توان به راحتی آن را تعمیر کرد
• برای مسیرهای طولانی بسیار مناسب است و همچنین از قابلیت تغذیه هم زمان چندین جرثقیل که در یک مسیر پشت سر هم کار می کنند، برخوردار می باشد.

کابل جمع کن

یکی از متداول ترین روش ها در سیستم برق رسانی به جرثقیل دروازه ای، روش کابل جمع کن می باشد. نکته حائز اهمیت این است که روش اول و شین برق رسان، درست است که جزء روش های تقریبا مقرون به صرفه می باشد اما در فضای آزاد اجرای تجهیزات دو روش ذکر شده دارای صرفه اقتصادی نخواهد بود و همین موضوع سبب محدود شدن فضای کار می گردد. از سوی دیگر دو روش مذکور در فوق خطرات زیادی را به دنبال دارد. به همین دلیل است که تعبیه و استفاده از سیستم کابل جمع کن بسیار سودمند می باشد. از جمله نکاتی که باید در این خصوص بدانید، به صورت زیر است:

✔️کابل جمع کن ها عموما به دو نوع فنری و یا موتوری تقسیم می گردند.

✔️کابل جمع کن فنری با توجه به نوع طراحی برای مسیرهای کوتاه مناسب می باشد

✔️می توان از کابل جمع کن موتوری برای مسیرهای طولانی استفاده کرد.

از جمله تامین استحکام کرین های دروازه ای با استفاده از فولاد، دارای مزیت هایی است که در زیر به آن اشاره می کنیم:

✔️استحکام بالا برای کار با وزنه های بار بالا

✔️با دوام و قابل استفاده برای مدت زمان طولانی

✔️مناسب برای انواع محیط های سخت و شرایط کاری

از جمله نکات بسیار مهمی که باید بدانید این است که به دلیل کاربرد جرثقیل دروازه ای در فضای آزاد، یک سری عوامل بسیار مخرب وجود دارد که می تواند بر روی این جرثقیل ها تاثیر بسزایی داشته باشد!  عوامل مخربی مانند نور خورشید و رطوبت می تواند استحکام سازه جرثقیل را به مرور زمان تحت تاثیر قرار داده و خطراتی را به همراه داشته باشد. به همین دلیل از فولاد ضدزنگ در طراحی بدنه آن استفاده می کنند و پوشش رنگ روی بدنه جرثقیل نیز باید به گونه ای باشد که در برابر اشعه خورشید و رطوبت هوا مقاوم باشد.

عبور و مرور وسایل نقلیه موتوری

همان گونه که می دانید، جرثقیل دروازه ای از محبوبیت بسیاری در صنایع مختلف به خصوص کارگاه ها و کارخانه ها و انبارها برخوردار است. در این راستا باید اشاره داشت که از جمله یکی از دلایل محبوبیت استفاده از جرثقیل دروازه ای، مربوط به برخورداری از امکان عبور و مرور وسایل نقلیه موتوری از زیر این تجهیز بسیار خاص می باشد. این عبور و مرور وسایل نقلیه موتوری می تواند از هر لحاظ بسیار مهم باشد. از جمله نکاتی که باید در این خصوص بدانید، به شرح زیر است:

✔️هر چه سیستم جرثقیل دروازه ای از اندازه بزرگ تری برخوردار باشد، به لیفتراک ها و کامیون ها اجازه می دهد که برای بارگیری به راحتی به زیر جرثقیل بیایند.

✔️در طراحی جرثقیل دروازه ای باید موضوع محدودیت های تردد وسایل نقلیه موتوری به دقت مد نظر قرار بگیرد و این موضوع جزء ملاحظات طراحی جرثقیل دروازه ای می باشد.

✔️بحث تردد نیروهای کار در اطراف سازه جرثقیل و ایمنی آن ها نیز باید لحاظ گردد.

محور کرین های دروازه ای

این سوال ممکن است برای بسیاری از شما عزیزان به وجود بیاید که محور کرین های دروازه ای یا همان جرثقیل های دروازه ای، چگونه طراحی می شود و چه الزامات و نکاتی دارد؟ برای پاسخ به این سوال باید اشاره داشت که محور جرثقیل دروازه ای یا کرین های دروازه ای به دو صورت طراحی می شود که در زیر به آن ها اشاره کرده ایم:

1) محور ثابت

از جمله نکاتی که باید درباره محورهای ثابت بدانید، این است که این نوع از محورها از نقاط ضیعفی برخوردار هستند. همچنین این نوع از محورها با گذشت زمان، گرد و غبار و آلاینده های موجود در محیط را جذب کرده و این آلاینده ها می توانند بر روی چرخ دنده ها و یاتاقان های محور بنشینند و حتی ممکن است منجر به سوختن موتور جرثقیل نیز بشوند. به همین دلیل است که در طراحی جرثقیل های دروازه ای، مهندسان بیشتر به سراغ محورهای دوار رفته و کمتر از محورهای ثابت استفاده می کنند، مگر در صورت نیاز!

2) محور دوار

شایان ذکر می باشد که محور دوار وزن بیشتری در مقایسه با محور ثابت دارد. اما به دلیل قطعات مکانیکی کمتری که در آن به کار رفته است، تعمیر و نگهداری ان بسیار آسان و ساده بوده و همچنین کمتر به تعمیرات نیاز خواهند داشت. در محور دوار چرخ دنده ها در یک محفظه روغنی قرار دارند  و در طراحی چرخ دنده های محور دوار، از الگوی مارپیچی یا مخروطی استفاده خواهد شد که بدین ترتیب در مقایسه با چرخ دنده حلزونی راندمان بسیار بیشتری را ایجاد خواهد کرد.

اهمیت سرعت در طراحی جرثقیل دروازه ای

سرعت جرثقیل یکی از مهم ترین موضوعاتی است که به هنگام خرید انواع جرثقیل سقفی و دروازه ای، باید به آن توجه بسیاری داشته باشید!

اما در این راستا باید بدانید که در این نوع از جرثقیل ها، هرگز به سرعت های بالا فکر نکنید، به دو دلیل! اول این که سرعت بالا در این جرثقیل ها به دلیل آن که وزن بالایی را حمل می کنند تا حدی امکان پذیر نخواهد بود، از سوی دیگر سرعت بالا در جرثقیل دروازه ای، می تواند خطرات جبران ناپذیری را به همراه داشته باشد.

نکته حائز اهمیت این است که جرثقیل دروازه ای برای انتقال بار با سرعت کم استفاده می شود. در غیر این صورت سازه از ضریب ایمنی مطلوبی برخوردار نخواهد بود.

از جمله کاربرد های جرثقیل دروازه ای می توان به موارد مهم زیر اشاره داشت:

✔️بالا بردن و حمل کردن قطعات

✔️حمل قطار و واگن در ایستگاه حمل و نقل راه آهن

✔️بلند کردن کشتی در کارخانه کشتی سازی

✔️بارگیری و تخلیه کانتینر در ایستگاه های بندری

✔️بالا بردن و حمل کالاهای سنگین در داخل کارخانه

✔️امور ساخت و ساز در محل و ….

به صورت کلی باید اشاره داشت که جرثقیل های پل به دلیل کارایی بسیار مناسب و عملکرد عالی و مطلوبی که دارند، در بسیاری از صنایع استفاده شده و به اصطلاح دامنه کاربردی گسترده ای دارند. از یک سو شما عزیزان می توانید این جرثقیل های خاص و ویژه را در هر محیط سربسته که مد نظر دارید، مانند انبارها، کارگاه ها، گاراژها، کارخانه ها و غیره نصب و راه اندازی کنید. از طرف دیگر برای کاربرد و انجام امور در محیط های  باز مانند بندر، کشتی سازی و … به طور گسترده مورد استفاده قرار می گیرند و می توانند به عنوان یک تجهیز ویژه در صنایع مختلف شناخته شوند.

دو نکته بسیار مهمی که درباره کاربرد جرثقیل دروازه ای باید بدانید، به شرح زیر است:

✔️در انبارهایی که مواد و بار بیشتری برای حمل و نقل وجود دارد، بیشتر از جرثقیل های دروازه ای استفاده می شود

✔️جرثقیل دروازه ای به طور متوسط ​​تا ۱۵ تن وزن را تحمل می کنند.

اگر شما عزیزان نیز به دنبال خرید جرثقیل دروازه ای هستید، اما نمی خواهید هزینه بالایی را پرداخت کنید، می توانید جرثقیل دروازه ای دست دوم را برای امور خود خریداری فرمایید. از سوی دیگر می توانید به وب سایت رونامیک مراجعه کرده و در صورت نیاز به جرثقیل هایی با ظرفیت کم، از قیمت جرثقیل دروازه ای 2 تن و همچنین فروش جرثقیل دروازه ای 5 تن اطلاعات کسب کنید.

✔️جرثقیل دروازه ای را می توان به صورت تک پل یا دو پل نیز مورد استفاده قرار داد.

✔️جرثقیل های دروازه ای را می توان در اندازه های مختلف و برای اهداف مختلف طراحی و اجرا کرد و بنا به عبارتی دیگر ابعاد جرثقیل دروازه ای بر اساس نیاز شما قابل طراحی خواهد بود.

✔️قیمت جرثقیل دروازه ای نسبت به سایر ماشین آلات حمل و جابه جایی کمتر است.

✔️هزینه نگهداری و تعمیرات جرثقیل دروازه ای نیز مقرون به صرفه خواهد بود.

✔️جرثقیل دروازه ای به لحاظ مصرف انرژی بسیار مقرون به صرفه است.

✔️بهره گیری از انواع جرثقیل دروازه ای در صنایع مختلف امکان پذیر بوده و کار کردن با آن بسیار ساده خواهد بود و در واقع به مهارت خاصی نیاز نخواهد داشت.

✔️در فضاهای باز، به منظور جابه جایی و حمل اجسام می توان از جرثقیل متحرک استفاده کرد که کار با آن نیز بسیار ساده خواهد بود.

✔️این جرثقیل در انواع مختلف طراحی و تولید می شود که برای کارگاه های ساخت و ساز و عمرانی می توان از جرثقیل دروازه ای کارگاهی بهره برد.

✔️به دلیل در نظر گرفتن ظرفیت های مختلف از یعنی از 500 کیلوگرم تا 15 تن، می توانید برای امور سبک نیز از این جرثقیل استفاده کنید، حتی نوع جرثقیل دروازه ای کوچک نیز به بازار عرضه شده است.

ارزیابی و بررسی دقیق سازه جرثقیل

پیش از هر چیزی بسیار مهم است که ارزیابی و بررسی بسیار دقیقی بر روی سازه و سایر قسمت های مختلف جرثقیل انجام شود که البته این موضوع نیز بر عهده تکنسین ها و متخصصان می باشد. در واقع متخصصان باید باربری، سطح و استحکام سقف، ارتفاع و فضای محیطی و …. را به صورت کامل بررسی کرده تا جرثقیل ایرادی نداشته باشد.

آماده ‌سازی سازه

پس از آن که بررسی های سازه جرثقیل آماده شد، در این بخش لازم است تا سازه جرثقیل دروازه ای، برای نصب آماده شود. منظور از آماده سازی سازه تقویت سقف، نصب ریل ‌های مورد نیاز و ایجاد فضاهای لازم برای حرکت دستگاه می باشد و تمامی این ها باید به درستی انجام شوند.

نصب ریل ‌ها

یکی دیگر از مهم ترین مراحل و نکات نصب جرثقیل دروازه ای، نصب ریل است. به صورت کلی ریل ‌ها بر روی سازه نصب خواهند شد. ریل های جرثقیل سقفی به صورت معمول از متریال فولادی بوده و به شکل عمودی و افقی بر روی سقف یا دیوارها نصب خواهند شد. نکته بسیار مهمی که باید بدانید این است که ریل ها باید به طور دقیق و محکم نصب گردند و همچنین بتوانند وزن خود جرثقیل و بارها را به صورت کامل تحمل نمایند. باید اشاره داشت که اگر به دنبال قیمت ریل جرثقیل دروازه ای و خرید آن هستید، می توانید با مشاوران مجموعه ما نیز مشورت فرمایید.

نصب جرثقیل

پس از نصب ریل‌ جرثقیل دروازه ای، جرثقیل بر روی ریل ها نصب خواهد شد. منظور از نصب جرثقیل نصب تمامی قسمت ها می باشد که شامل نصب سیستم بالابر، موتور و مکانیسم ‌های کنترلی، اتصال جرثقیل به تغذیه برق و سیستم کنترل و … خواهد بود.

✔️هرگونه برنامه تعمیر و نگهداری از جرثقیل های دروازه ای باید بر اساس برنامه زمان بندی و افراد مجاز انجام شود.

✔️نگهداری از جرثقیل دروازه ای باید با احتیاط فراوان انجام شود و بر اساس قوانین مربوطه باشد.

✔️قبل از ورود جرثقیل تعمیرشده به محل کار و راه‌اندازی دوباره، تمام وسایل، حفاظ‌ها، و تجهیزات ایمنی مجدداً در جای خود نصب شوند و از محکم بودن آنها اطمینان حاصل گردد.

✔️به هنگام باز کردن و نصب مجدد سیم ‌بکسل بر روی درام و قرقره، باید به این موضوع توجه داشته باشید که پیچیدن و باز کردن آن ها به نحو احسنت صورت گیرد.

✔️اسناد و مدارک تعمیر و نگهداری به نحو مناسب نگهداری و بایگانی گردد.

✔️هرگونه تغییر مانند نحوه بریدن، اتصال دو سیم ‌بکسل و بستن کرپی‌ ها باید بر اساس توصیه سازنده و نصب کننده جرثقیل ها صورت گیرد.

✔️اجزای جرثقیل دروازه ای و سیم‌ بکسل ‌های آن را باید از مواد شیمیایی خورنده مانند اسید و سایر صدمات شیمیایی و فیزیکی حفاظت فرمایید.

✔️استفاده از برنامه‌ منظم روغن‌ کاری، نقش بسیار مهمی را در افزایش طول عمر سیم ‌بکسل و استفاده‌ ایمن آن ایفا می کند. بنابراین روغن کاری از اهمیت بسزایی برخوردار است.

✔️هرگز برای بارگیری جرثقیل، بارهایی بیش از ظرفیت مجاز را با جرثقیل دروازه ای و یا هر وسیله دیگر بلند نکنید و به ظرفیت مجاز توجه بسیاری داشته باشید!

فونداسیون جرثقیل دروازه ای

در واقع فونداسیون جرثقیل دروازه‌ ای یکی از بخش‌ های حیاتی در نصب و راه‌ اندازی این نوع از جرثقیل‌ ها است که به‌ منظور ایجاد پایداری و ایمنی بیشتر طراحی می‌شود. این فونداسیون باید به‌ گونه‌ای ساخته شود که قادر به تحمل بار های سنگین و نیرو های جانبی ناشی از حرکت جرثقیل باشد. معمولاً فونداسیون جرثقیل دروازه‌ ای از بتن مسلح با استحکام بالا ساخته می‌شود و باید توانایی تحمل نیروهای وارده بر اثر جابجایی بارهای سنگین را داشته باشد.

ابعاد و طراحی فونداسیون بستگی به نوع و ظرفیت جرثقیل، همچنین شرایط محیطی و زمین‌ شناسی محل نصب دارد. به‌ طور کلی، فونداسیون باید طوری طراحی شود که از جا به‌ جایی و نشست‌ های ناخواسته جلوگیری کند و از آسیب به تجهیزات جرثقیل و کاهش عمر مفید آن جلوگیری کند. استفاده از طراحی دقیق و مشاوره با متخصصان در این زمینه، برای اطمینان از ایمنی و عملکرد بهینه جرثقیل دروازه‌ ای اهمیت زیادی دارد.

تعمیرات جرثقیل دروازه ای

تعمیرات جرثقیل دروازه ای یک امر کاملا تخصصی بوده و باید به دست متخصصان و کارشناسان و یا افراد حرفه ای در این زمینه انجام شود! باید اشاره داشت که تعمیر و نگهداری جرثقیل دروازه ای شامل تعمیر بخش های مختلف جرثقیل، سرویس و بازبینی و کنترل جرثقیل، تعویض قطعات و …  می باشد. به دلیل حساسیتی که تعمیر جرثقیل ها دارد، باید این کار حساس را به شرکت ها و مجموعه های معتبر واگذار کنید تا بدین ترتیب هم از ایمنی جرثقیل دروازه ای خیالتان آسوده باشد و همچنین مشکلی برای جرثقیل شما به وجود نیاید و در کارگاه ها خطری پرسنل شما را تهدید نکند! از سوی دیگر باید بدانید که بهترین تعمیرکارها تا زمانی که امکان داشته باشند سعی در تعمیر قطعات معیوب خواهند کرد. با این وجود، در مواقعی ممکن است قطعات قابل تعمیر نباشند و نیاز به تعویض قطعه داشته باشند، از خدمات مهم در زمینه تعمیر و نگهداری جرثقیل دروازه ای، تعویض قطعات جرثقیل خواهد بود.

سخن پایانی

در این مطلب سعی کردیم تا به بررسی جرثقیل دروازه ای و نکات وابسته به آن اشاره کنیم. شما عزیزان نیز می توانید برای کسب اطلاعات بیشتر به وب سایت ما مراجعه کرده و با کارشناسان و مشاوران در خصوص انواع جرثقیل ها مشورت فرمایید.

سوالات متداول جرثقیل دروازه ای
