ساخت پل جرثقیل سقفی
در صنایع سنگین، انبارهای مکانیزه و کارخانه های تولیدی، انتقال بارهای سنگین از نقطه ای به نقطه دیگر نیازمند تجهیزاتی ایمن و کارآمد است. یکی از اجزای حیاتی در این فرآیند، پل جرثقیل سقفی یا همان Bridge Crane است. این سازه به عنوان مسیر اصلی حرکت جرثقیل، وظیفه تحمل و انتقال بار در امتداد دهانه سوله را بر عهده دارد.
در واقع نحوه ساخت پل جرثقیل سقفی نیازمند دقت بالا، رعایت استانداردهای مهندسی، انتخاب متریال مناسب و اجرای دقیق مراحل ساخت است. در این مقاله، با فرآیند کامل ساخت پل جرثقیل سقفی، کاربردهای آن و نکات ایمنی مهم در حین ساخت آشنا خواهید شد.

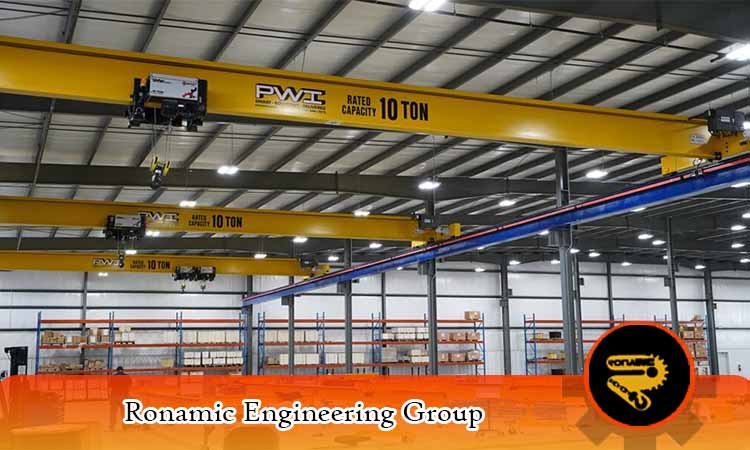

پل جرثقیل سقفی
پل جرثقیل سقفی بخشی از سیستم جرثقیل سقفی است که روی ریل های نصب شده در دو طرف سالن سوار شده و امکان حرکت افقی جرثقیل را فراهم می کند. این پل معمولاً از تیرهای فولادی دوبل یا باکس تشکیل می شود که در برابر بارهای کششی، خمشی و پیچشی مقاوم هستند. بسته به ظرفیت موردنیاز، طول دهانه، و نوع جرثقیل، پل می تواند به صورت تک پل یا دوپل طراحی شود.
نوع طراحی پل به عواملی مانند وزن بار، نوع حرکت (تک جهته یا چند جهته)، تعداد توقف ها، سرعت حرکت و شرایط محیطی بستگی دارد. پل جرثقیل به صورت یکپارچه با سیستم راهبر، واگن ها و تیرهای کناری ساخته شده و در نهایت با چرخ ها روی ریل سقفی نصب می شود.
پل جرثقیل سقفی
مراحل ساخت پل جرثقیل سقفی
فرآیند ساخت پل جرثقیل سقفی شامل چند مرحله کلیدی است که باید به دقت طبق استانداردهای طراحی و ایمنی انجام شود. اولین مرحله، طراحی مهندسی است. در این فاز، با استفاده از نرم افزارهای تخصصی مانند AutoCAD، SolidWorks یا Tekla، نقشه های اجرایی پل بر اساس ظرفیت بار، طول دهانه و استانداردهای مربوطه تهیه می‌شود.
در مرحله بعد، مواد اولیه موردنیاز از جمله تیرهای فولادی، ورق های تقویتی، صفحه کفی ها و اتصالات تهیه شده و وارد بخش برشکاری و آماده سازی می‌شوند. پس از آن، اجزای مختلف پل مانند تیرهای اصلی، تقویت کننده ها و قطعات جانبی به دقت جوشکاری می‌شوند. کیفیت جوش ها باید توسط بازرس فنی تأیید شده و تست های غیر مخرب انجام گیرد تا از سلامت اتصالات اطمینان حاصل شود.
سپس پل وارد مرحله رنگ آمیزی یا پوشش ضد زنگ می‌شود تا در برابر رطوبت و خوردگی مقاوم گردد. در نهایت، سیستم چرخ ها، گیربکس و مکانیزم راهبری روی پل نصب شده و کل مجموعه برای مونتاژ نهایی و نصب در محل آماده می‌شود. تست های بار گذاری آزمایشی و کنترل نهایی نیز بخش مهمی از مراحل پایانی هستند.
توجه به جزئیات فنی در تمامی این مراحل، نقش مهمی در افزایش طول عمر سازه دارد و از بروز مشکلات و خرابی های رایج در جرثقیل های سقفی و دروازه ای جلوگیری می‌کند. رعایت استانداردها و انجام بازبینی های منظم، می‌تواند هزینه های تعمیرات آینده را به میزان قابل توجهی کاهش دهد.
کاربرد پل جرثقیل سقفی
پل جرثقیل سقفی یکی از مهم‌ترین اجزای سیستم های جرثقیل سقفی است که به عنوان مسیر حرکت عرضی و طولی جرثقیل عمل می‌کند. این سازه فولادی در صنایع مختلف برای جابجایی بارهای سنگین و نیمه سنگین در محیط های سرپوشیده مانند سوله ها، انبارها و سالن های تولیدی مورد استفاده قرار می‌گیرد. کاربرد پل جرثقیل سقفی باعث افزایش بهره‌وری، کاهش خطرات انسانی و سرعت بخشیدن به فرآیندهای باربرداری می‌شود.
مهم‌ترین کاربردهای پل جرثقیل سقفی عبارت‌اند از:
- انتقال ایمن و دقیق بارهای سنگین در طول سوله یا سالن تولید
- استفاده در خطوط مونتاژ برای جابجایی قطعات بزرگ و سنگین
- به کارگیری در انبارهای مکانیزه برای بارگیری و تخلیه کالا
- جابجایی کویل های فلزی یا رول های سنگین در صنایع فولاد و فلزات
- کاربرد در صنایع خودرو سازی برای بلند کردن بدنه یا موتور خودروها
- استفاده در کارگاه های ماشین کاری و ریخته گری برای جابجایی قالب ها و تجهیزات
- بهره‌گیری در پروژه های نیروگاهی و پالایشگاهی برای نصب تجهیزات سنگین
- کاربرد در صنایع هوافضا و نظامی برای حمل قطعات حساس و حجیم
با توجه به ویژگی هایی مانند تحمل بار بالا، دقت در جابجایی و کاهش نیاز به نیروی انسانی، پل جرثقیل سقفی یکی از اجزای کلیدی در اتوماسیون و مکانیزاسیون فرآیندهای صنعتی محسوب می‌شود.
نکات ایمنی در ساخت پل جرثقیل سقفی
رعایت نکات ایمنی در فرآیند ساخت پل جرثقیل سقفی نه تنها تضمین کننده کیفیت نهایی سازه است، بلکه از بروز حوادث خطرناک حین نصب یا بهره برداری جلوگیری می‌کند. در مرحله طراحی، باید ضریب ایمنی سازه، ظرفیت مجاز بار و مقاومت در برابر عوامل محیطی به درستی محاسبه شود.
در بخش ساخت و جوشکاری، استفاده از جوشکاران مجرب، اجرای تست های UT، PT یا RT برای اتصالات حساس و رعایت کامل دستورالعمل های جوشکاری الزامی است. همچنین، تمام مراحل ساخت باید تحت نظارت مهندس ناظر و با رعایت استاندارد هایی چون FEM، DIN یا ISO انجام شود.
در زمان نصب نیز، رعایت اصول ایمنی در ارتفاع، استفاده از جرثقیل های کمکی استاندارد، نصب دقیق ریل ها و چک کردن تراز پل اهمیت ویژه ای دارد. پس از نصب، اجرای تست بارگذاری تحت نظارت متخصصین و آموزش اپراتور های سیستم، گام نهایی در تضمین ایمنی عملکرد سیستم است.
در مجموع، توجه به نکات ایمنی جرثقیل سقفی در تمام مراحل طراحی، ساخت و بهره برداری، نقش مهمی در جلوگیری از خرابی های احتمالی و افزایش طول عمر سازه دارد.

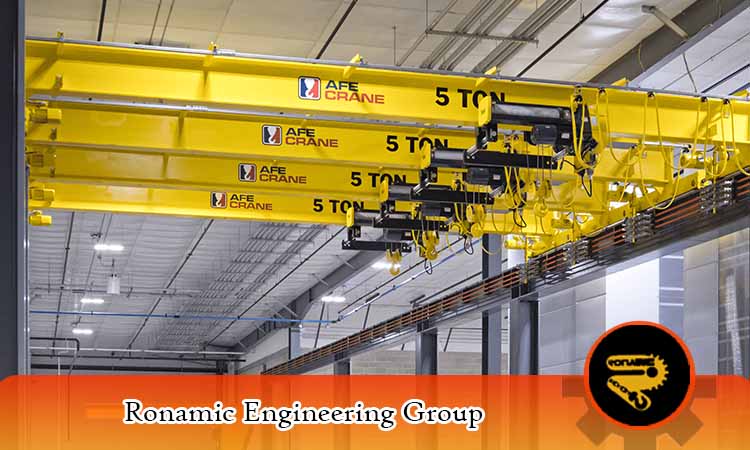

نکات ایمنی در ساخت پل جرثقیل
سخن پایانی
ساخت پل جرثقیل سقفی، فرآیندی تخصصی و مهندسی شده است که نیازمند دقت بالا در طراحی، انتخاب متریال مناسب، جوشکاری اصولی و رعایت دقیق نکات ایمنی است. این پل نه تنها نقش حیاتی در عملکرد کلی سیستم جرثقیل دارد، بلکه به طور مستقیم با ایمنی و بهره وری محیط کار در ارتباط است. یک طراحی و اجرای اصولی می تواند سال ها بدون مشکل در خطوط تولید و انبارها خدمت رسانی کند.
با توجه به تنوع صنایع، وزن بارها، شرایط محیطی و نوع جرثقیل، توصیه می شود طراحی و ساخت پل جرثقیل سقفی صرفاً توسط شرکت های معتبر و با تجربه انجام شود. بهره گیری از متخصصین در تمام مراحل، از طراحی تا نصب، نقش مهمی در جلوگیری از خرابی های پرهزینه و حفظ ایمنی اپراتورها دارد.
سوالات متداول پل جرثقیل سقفی
پل جرثقیل سقفی از چه متریالی ساخته می شود؟
عموماً از فولاد ساختمانی ST37 یا ST52 در ساخت پل جرثقیل استفاده می شود. بسته به ظرفیت و کاربرد، تیرها به صورت I شکل یا باکس تقویت شده طراحی می شوند.
تفاوت پل جرثقیل تک پل و دوپل در چیست؟
پل تک پل برای ظرفیت های پایین و دهانه های کوتاه مناسب است، در حالی که پل دوپل برای ظرفیت های سنگین تر، دهانه های عریض تر و کاربردهای صنعتی سنگین استفاده می شود.
آیا پل جرثقیل قابلیت سفارشی سازی دارد؟
بله، بسته به نیاز مشتری، مشخصات فنی پروژه و فضای نصب، طراحی پل جرثقیل می تواند کاملاً سفارشی سازی شود.
