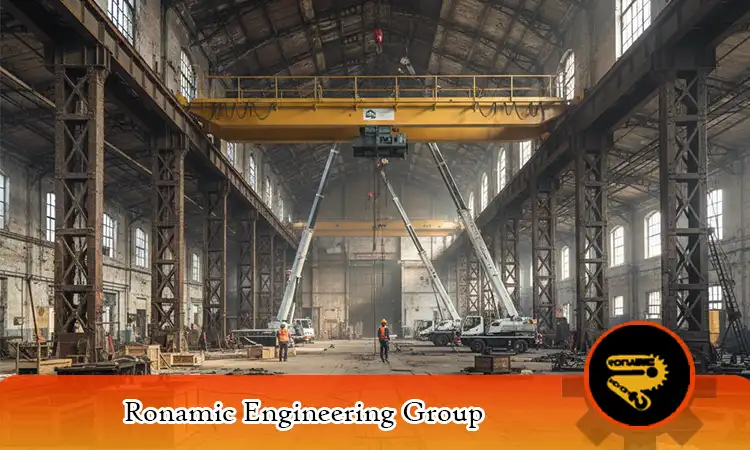

نصب جرثقیل در سالن های قدیمی
همیشه نصب جرثقیل سقفی در سالن های قدیمی یکی از پیچیده ترین و چالش برانگیزترین پروژه های صنعتی بوده است. بسیاری از کارخانه ها، کارگاه های تولیدی، انبارها و سوله های قدیمی سال ها پیش با هدفی متفاوت ساخته شده اند و سازه آن ها در ابتدا قرار نبوده وزن و تنش ناشی از حرکت یک جرثقیل سقفی را تحمل کند. با این حال، نیاز امروز واحدهای صنعتی باعث شده که این ساختمان ها برای افزایش بهره وری مجبور به استفاده از جرثقیل شوند.
اما نصب جرثقیل در سالن های قدیمی فقط به معنای اضافه کردن یک ریل یا چند تیرآهن نیست؛ این فرآیند نیازمند تحلیل سازه، محاسبات مهندسی، اصلاحات دقیق، مقاوم سازی، انتخاب جرثقیل مناسب و اجرای استاندارد است. کوچک ترین اشتباه در این مسیر می تواند خسارت های سنگین، آسیب های جانی، سقوط بار یا حتی تخریب جزئی سالن را به دنبال داشته باشد.
این مقاله همه چالش ها، الزامات و مراحل لازم را بررسی می کند تا بدانیم چگونه می توان بدون تخریب سازه، جرثقیل را در یک سالن قدیمی نصب کرد و به سطح ایمنی استاندارد رسید.
چالش های نصب جرثقیل در سالن های قدیمی
اولین قدم در نصب جرثقیل در سالن های قدیمی شناخت چالش هایی است که ممکن است در ساختار قدیمی ساختمان وجود داشته باشد. سالن های قدیمی معمولاً با استانداردهای امروزی طراحی نشده اند و همین مسئله باعث می شود نصب جرثقیل سقفی در آن ها نیاز به بررسی و اصلاحات اساسی داشته باشد.
یکی از چالش های مهم، ظرفیت نامناسب ستون ها و تیرهای قدیمی است. بسیاری از سازه های قدیمی از فولادهای ضعیف تر، اتصالات سنتی یا مقاطع غیرمهندسی استفاده کرده اند. این موارد در برابر بارهای افقی و عمودی جرثقیل مقاومت کافی ندارند.
چالش دیگر مربوط به زنگ زدگی، خوردگی یا خمیدگی سازه است. گذشت زمان باعث کاهش استحکام فلزات شده و این موضوع می تواند منجر به ضعف کلی سازه شود. همچنین پراکندگی ستون ها و فاصله نامناسب آن ها ممکن است هماهنگی سازه را با دهانه حرکتی جرثقیل دچار مشکل کند.
تفاوت ارتفاع، نبود فریم استاندارد برای نصب ریل ها، محدودیت فضا برای دسترسی و اجرای تقویت سازه نیز از چالش های رایج هستند. بدون توجه کامل به این مسائل، نصب جرثقیل نه تنها غیرایمن بلکه در برخی موارد کاملاً غیرممکن خواهد بود.

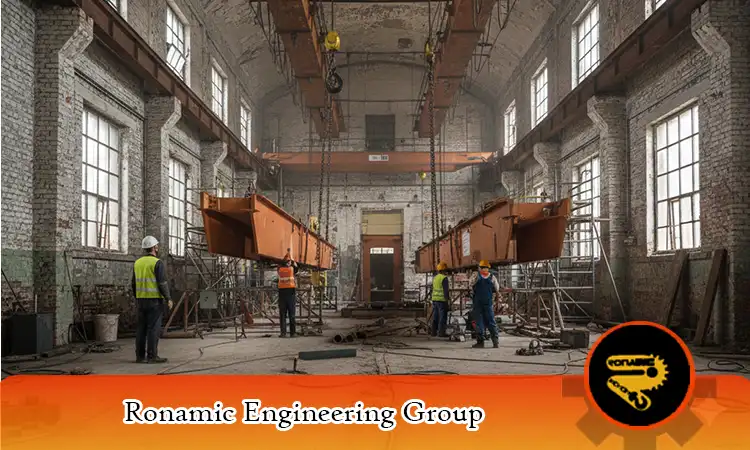

چالش های نصب جرثقیل در سالن های قدیمی
ارزیابی سازه و ظرفیت باربری ستون ها
برای نصب هر نوع جرثقیل سقفی، چه تک پل، چه دو پل و چه جرثقیل بازویی، اولین و بنیادی ترین مرحله ارزیابی سازه است. نصب جرثقیل در محیط های خطرناک یا سالن های قدیمی بدون ارزیابی دقیق سازه، مانند ساخت و ساز بدون نقشه مهندسی است. در این مرحله، تیم مهندسی باید تمام ستون ها، تیرآهن ها، بادبند ها، اتصالات و زیر سازه سالن را به صورت کامل بررسی کند.
ضخامت مقاطع، وجود زنگ زدگی، کیفیت جوش های قدیمی و میزان تحمل نیروها باید با دقت مشخص شود. مهندسان سازه معمولاً با استفاده از نقشه های قدیمی یا برداشت های جدید، بارهای مرده، بارهای زنده و بارهای دینامیکی ناشی از حرکت جرثقیل را محاسبه می کنند. جرثقیل سقفی علاوه بر تحمل وزن بار، نیروهای جانبی ناشی از حرکت طولی و عرضی را نیز به ستون ها منتقل می کند؛ بنابراین ظرفیت باربری ستون ها باید چند برابر مقدار اسمی باشد.
در بسیاری از سالن های قدیمی، ستون ها برای چنین بار هایی طراحی نشده اند. در این شرایط لازم است قبل از نصب، فرآیند مقاوم سازی سازه به صورت اصولی اجرا شود.
تقویت سازه برای نصب جرثقیل سقفی
مقاوم سازی سازه در سالن های قدیمی مهم ترین بخش پروژه است. با اجرای تقویت سازه می توان ظرفیت باربری ستون ها و تیرهای اصلی را تا حد استاندارد افزایش داد و شرایط لازم برای نصب جرثقیل سقفی را فراهم کرد. این فرآیند شامل روش های مختلفی است.
استفاده از تیر ورق تقویتی
یکی از رایج ترین روش ها برای افزایش استحکام تیرهای سالن، اضافه کردن تیر ورق تقویتی است. در این روش صفحات فولادی ضخیم در دو طرف تیرآهن موجود جوش داده می شوند تا ظرفیت خمشی و برشی آن افزایش یابد.
تیر ورق های تقویتی کمک می کنند تیرآهن قدیمی توان تحمل بار دینامیکی جرثقیل را داشته باشد. این روش در سالن هایی که تیرهای بال پهن استاندارد ندارند، بسیار مؤثر است.
مقاوم سازی ستون های ضعیف
گاهی ستون ها دچار خوردگی یا ضعف ساختاری هستند و نمی توانند بار جرثقیل را تحمل کنند. در این موارد از ژاکت فلزی یا بتنی برای تقویت ستون استفاده می شود. در روش ژاکت فلزی، ستون قدیمی با ورق های فولادی پوشانده می شود و با جوشکاری مناسب مقاومت آن افزایش می یابد.
در روش ژاکت بتنی، مقطع ستون افزایش یافته و ظرفیت فشاری به میزان زیادی ارتقا پیدا می کند. این دو روش شرایط نصب جرثقیل در سالن های قدیمی را کاملاً فراهم می کنند و امنیت سازه را تضمین می نمایند.
انتخاب نوع جرثقیل مناسب برای سالن قدیمی
بعد از مقاوم سازی سازه، باید جرثقیل مناسب برای سالن انتخاب شود. بسیاری از سالن های قدیمی دهانه کوچک، ستون های نزدیک به هم یا ارتفاع محدود دارند. به همین دلیل ممکن است امکان نصب جرثقیل دو پل استاندارد وجود نداشته باشد.
در چنین شرایطی، جرثقیل تک پل گزینه مناسب تری است، زیرا وزن سازه آن کمتر است و نیاز به تقویت کمتری دارد.
در برخی سالن ها نیز امکان نصب جرثقیل بازویی وجود دارد؛ به خصوص زمانی که مسیر حرکت محدود باشد یا نیاز به جابه جایی محلی بار بعد از تقویت یک نقطه خاص فراهم شود. انتخاب نوع جرثقیل باید بر اساس وزن بار، میزان تردد، نوع فعالیت صنعتی و فضای موجود انجام شود. هر سالن قدیمی شرایط متفاوتی دارد و انتخاب جرثقیل باید کاملاً مهندسی و اختصاصی باشد.
نکات اجرایی هنگام نصب بدون ایجاد آسیب سازه ای
اجرای پروژه نصب جرثقیل در سالن های قدیمی باید با دقت بسیار بالا انجام شود تا کمترین آسیب ممکن به سازه وارد گردد. در چنین پروژه هایی، رعایت جزئیات اجرایی نقش مستقیمی در کاهش ریسک، افزایش ایمنی و جلوگیری از آسیب های بلند مدت سازه دارد. نکات زیر مهم ترین الزامات اجرایی در این مرحله هستند:
- استفاده از تجهیزات برش و جوش استاندارد
به کارگیری دستگاه های غیر استاندارد می تواند باعث ایجاد تنش های ناخواسته در ستون ها و تیرها شود و مقاومت سازه را کاهش دهد.
- نصب دقیق و تراز ریل جرثقیل
ریل ها باید بدون ضربه و با تراز کامل نصب شوند؛ زیرا حتی کوچک ترین اختلاف ارتفاع یا عدم هم راستایی، منجر به لرزش های شدید در زمان حرکت جرثقیل خواهد شد.
- اجرای صحیح اتصالات ریل به ستون یا کنسول
اتصال ریل ها باید با پیچ و مهره های مقاوم و دارای استاندارد های صنعتی انجام شود تا انتقال بار و نیروها به صورت ایمن صورت گیرد.
- کنترل حرارت در عملیات جوشکاری روی ستون ها
در صورت نیاز به جوشکاری، حرارت باید به صورت کنترل شده اعمال شود تا از تغییر شکل، افت مقاومت یا آسیب به مقاطع سازه جلوگیری گردد. این مرحله علاوه بر مهارت اجرایی، نیازمند نظارت مهندسی مستمر است.
استانداردها و تست های لازم بعد از نصب
پس از تکمیل نصب، نوبت به اجرای تست ها و کنترل های نهایی است. هیچ پروژه نصب جرثقیل سقفی بدون تست بار و آزمون های عملکردی قابل تحویل نیست. اولین تست، تست بار استاتیکی است که معمولاً با بار ۱۲۵ درصد ظرفیت اسمی انجام می شود. این تست نشان می دهد ستون ها و سازه مقاوم سازی شده توان تحمل بارهای واقعی را دارند.
سپس تست بار دینامیکی اجرا می شود که حرکت جرثقیل تحت بار را بررسی می کند. این تست حساس ترین بخش کار است، زیرا هر لرزش غیر طبیعی یا صداهای غیر عادی نشان دهنده ضعف سازه یا ریل خواهد بود. در کنار این تست ها، بررسی جوش ها، پیچ ها، رنگ کاری و هم ترازی نهایی نیز انجام می شود تا جرثقیل آماده بهره برداری شود.

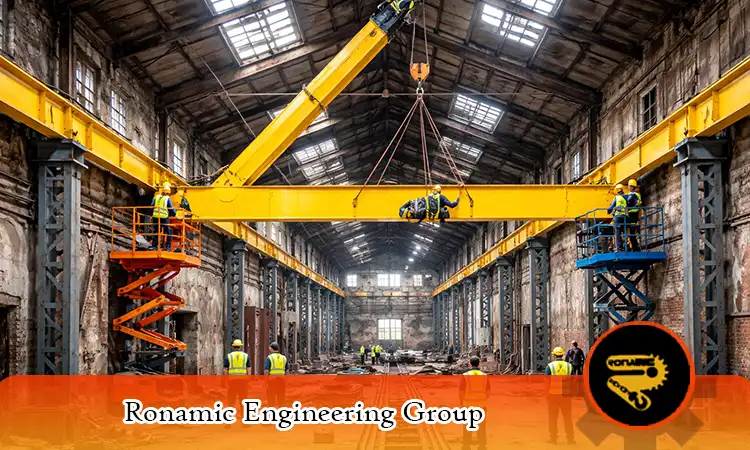

استانداردها و تست های لازم بعد از نصب
جدول مقایسه ای چالش ها و راهکارهای نصب جرثقیل در سالن های قدیمی
| چالش اصلی | دلیل وقوع | راهکار مهندسی |
| ضعف تیرها و ستون ها | طراحی قدیمی یا خوردگی | مقاوم سازی با تیر ورق و ژاکت فلزی |
| ارتفاع کم سالن | محدودیت دهانه | انتخاب جرثقیل تک پل |
| زنگ زدگی سازه | گذشت زمان و رطوبت | سندبلاست و پوشش ضدزنگ |
| عدم تحمل بار جانبی | ضعف اتصال به کف | استفاده از بادبند یا قید فولادی |
سخن پایانی
نصب جرثقیل در سالن های قدیمی نیازمند ترکیبی از مهندسی، تجربه و تحلیل سازه است. هیچ پروژه ای بدون ارزیابی دقیق ستون ها، مقاوم سازی اصولی و انتخاب جرثقیل مناسب به استاندارد ایمنی نمی رسد. اگر این مراحل درست انجام شوند، سالن های قدیمی نیز می توانند مانند سالن های جدید از جرثقیل سقفی استفاده کنند و بهره وری خط تولید را چند برابر افزایش دهند.
تجربه نشان داده است که مهم ترین سرمایه در این پروژه ها، اجرای اصولیزیرنظر تیم متخصص است. یک اشتباه کوچک می تواند خسارت های مالی و جانی جبران ناپذیری ایجاد کند، اما اجرای صحیح می تواند یک سالن قدیمی را به خط تولیدی مدرن و ایمن تبدیل کند.
سوالات متداول نصب جرثقیل در سالن های قدیمی
- آیا هر سالن قدیمی قابلیت نصب جرثقیل دارد؟
خیر. ابتدا باید ارزیابی سازه انجام شود. اگر ستون ها و تیرها قابلیت مقاوم سازی داشته باشند، امکان نصب فراهم می شود.
- جرثقیل مناسب سالن های کم ارتفاع چیست؟
در اغلب موارد، جرثقیل تک پل بهترین گزینه است زیرا به ارتفاع کمتری نیاز دارد.
- آیا مقاوم سازی ستون ها همیشه ضروری است؟
در اکثر سالن های قدیمی بله. مگر اینکه سازه از ابتدا با مقاطع قوی ساخته شده باشد و تحمل بار دینامیکی را داشته باشد.
