ظرفیت باربری جرثقیل سقفی چگونه محاسبه کنیم؟
جرثقیل سقفی یکی از مهم‌ترین تجهیزات در صنایع مختلف مانند فولاد، پتروشیمی، خودروسازی و انبارهای بزرگ است. این دستگاه نقش حیاتی در جابه‌جایی بارهای سنگین و حجیم دارد و کارایی آن زمانی تضمین می‌شود که ظرفیت باربری جرثقیل سقفی چگونه محاسبه کنیم؟ به درستی مشخص و رعایت شود.
محاسبه دقیق ظرفیت باربری جرثقیل سقفی نه تنها برای بهره‌وری بیشتر اهمیت دارد، بلکه یک الزام ایمنی محسوب می‌شود؛ چراکه استفاده نادرست یا بارگذاری بیش از حد می‌تواند منجر به حوادث جبران ناپذیر شود. در این مقاله به بررسی مفهوم ظرفیت باربری، عوامل مؤثر بر آن، فرمول محاسبه و گام های عملی برای محاسبه صحیح می‌پردازیم.
جرثقیل سقفی چیست؟

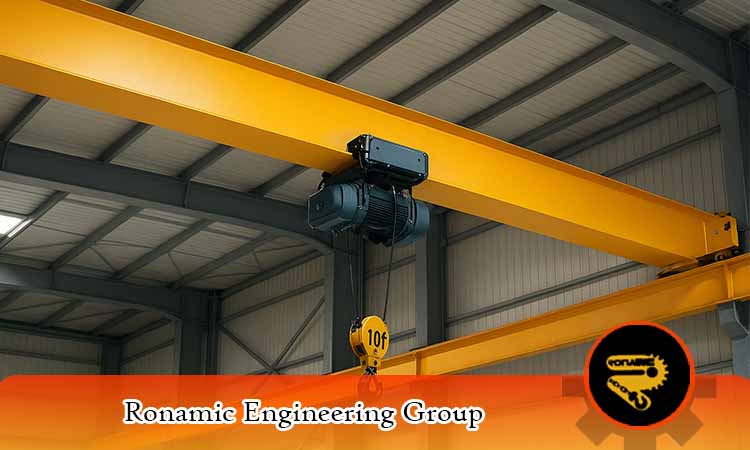

جرثقیل سقفی دستگاهی است که برای جابه جایی بارهای سنگین در محیط های صنعتی استفاده می شود. این دستگاه از یک تیر اصلی (Bridge) که روی ریل حرکت می کند، واگن حرکت طولی (Trolley) و قلاب یا هوک برای بلند کردن بار تشکیل شده است. جرثقیل سقفی معمولاً در سالن های تولید و انبارهای بزرگ نصب می شوند و می توانند بار را در مسیرهای مشخص جابه جا کنند.
جرثقیل سقفی در مقایسه با دیگر انواع جرثقیل مانند جرثقیل برجی یا موبایل کرین ها، ثابت تر و پایدارتر است و برای محیط های داخلی بهترین انتخاب محسوب می شود. اما برای اینکه بتواند وظیفه ی خود را به طور ایمن انجام دهد، دانستن ظرفیت باربری آن ضروری است.
جرثقیل سقفی چیست؟
ظرفیت باربری چیست؟
ظرفیت باربری به بیشترین وزنی گفته می شود که یک جرثقیل سقفی می تواند به صورت ایمن جابه جا کند. این ظرفیت معمولاً توسط سازنده مشخص می شود و روی پلاک مشخصات دستگاه درج می گردد. اما در عمل، عوامل زیادی می توانند بر این ظرفیت تأثیر بگذارند، از جمله شرایط محیطی، نحوه ی نگهداری و وضعیت قطعات.
ظرفیت باربری نه تنها به قدرت موتور و طراحی سازه بستگی دارد، بلکه به اصول ایمنی هم مرتبط است. به طور کلی، اگر بار بیش از ظرفیت مجاز بلند شود، فشار زیادی به سازه و سیم بکسل وارد می شود که ممکن است منجر به شکستگی یا حتی سقوط بار گردد. به همین دلیل، در استانداردهای جهانی همواره ضریب ایمنی در نظر گرفته می شود.
عوامل موثر در ظرفیت باربری جرثقیل سقفی
محاسبه ی دقیق ظرفیت باربری جرثقیل سقفی نیازمند بررسی چند عامل کلیدی است:
- نوع سازه و طراحی تیر اصلی:
نوع سازه و طراحی تیر اصلی فاکتور بسیار مهمی در ظرفیت باربری جرثقیل سقفی دارد. استحکام تیر اصلی (Bridge) و جنس فولاد مورد استفاده، مستقیماً بر ظرفیت باربری تأثیر می گذارد.
- سیستم حرکتی و موتور:
قدرت موتور بالابر و گیربکس تعیین می کند که جرثقیل تا چه حد توانایی جابه جایی بار را دارد.
- سیم بکسل یا زنجیر:
قطر و جنس سیم بکسل یا زنجیر از مهم ترین عوامل تعیین ظرفیت در این نوع جرثقیل ها هستند.
- ارتفاع بالابری:
در برخی موارد، هرچه ارتفاع بالابری بیشتر شود، فشار بیشتری به سیستم وارد شده و ظرفیت کاهش می یابد.
- محیط کاری:
عواملی مانند دما، رطوبت و گردوغبار می توانند بر عملکرد سیستم و در نتیجه بر ظرفیت باربری تأثیر بگذارند.
- ضریب ایمنی:
استانداردهای بین المللی معمولاً یک ضریب ایمنی (Safety Factor) بین 1.25 تا 1.5 برابر ظرفیت واقعی در نظر می گیرند تا ریسک شکست کاهش یابد.
فرمول محاسبه ظرفیت باربری جرثقیل سقفی
محاسبه ی ظرفیت باربری جرثقیل سقفی تنها یک عدد ساده نیست، بلکه شامل فرمول ها و پارامترهایی است که باید در نظر گرفته شوند. در ادامه به بررسی گام به گام این محاسبات می پردازیم.
فرمول عمومی محاسبه ظرفیت باربری
فرمول عمومی ظرفیت باربری جرثقیل سقفی معمولاً به شکل زیر بیان می شود:
ظرفیت باربری = مقاومت سازه × راندمان مکانیکی × ضریب ایمنی
در این فرمول، مقاومت سازه به طراحی تیرها و مواد استفاده شده بستگی دارد. راندمان مکانیکی شامل کارایی موتور، گیربکس و سیستم انتقال قدرت است. ضریب ایمنی نیز برای کاهش احتمال خطر به کار می رود.
تأثیر ضریب ایمنی بر ظرفیت باربری جرثقیل سقفی
یکی از موضوعات مهم در محاسبه ظرفیت باربری، ضریب ایمنی است. فرض کنید یک جرثقیل در شرایط ایده آل توانایی بلند کردن ۱۰ تن بار را دارد. با اعمال ضریب ایمنی 1.25، ظرفیت باربری مجاز برابر خواهد بود با:
۱۰ ÷ 1.25 = ۸ تن
این بدان معناست که هرچند جرثقیل از نظر فنی توانایی جابه جایی ۱۰ تن را دارد، اما برای ایمنی بیشتر، تنها مجاز به جابه جایی ۸ تن خواهد بود.
گام های محاسبه ظرفیت باربری
برای محاسبه دقیق ظرفیت باربری جرثقیل سقفی، باید مراحل زیر را طی کنید:
- بررسی مشخصات سازنده: ابتدا ظرفیت اسمی درج شده روی پلاک دستگاه را بررسی کنید.
- بررسی شرایط واقعی: وضعیت سیم بکسل، موتور، گیربکس و سازه را ارزیابی کنید.
- اعمال ضرایب ایمنی: ظرفیت اسمی را بر اساس ضریب ایمنی استاندارد تعدیل کنید.
- محاسبه بر اساس فرمول: با توجه به مقاومت سازه و راندمان مکانیکی، ظرفیت واقعی محاسبه می شود.
- تطبیق با شرایط محیطی: دما، رطوبت و سایر شرایط محیطی را در محاسبات لحاظ کنید.
نمونه فرمول ظرفیت جرثقیل سقفی
فرض کنید جرثقیلی داریم با ویژگی های زیر:
- مقاومت سازه: ۱۲ تن
- راندمان مکانیکی: ۹۰٪
- ضریب ایمنی: 1.25
ظرفیت باربری جرثقیل سقفی برابر خواهد بود با:
۱۲ × ۰.۹ ÷ 1.25 = ۸.۶۴ تن
بنابراین، این جرثقیل در شرایط ایمن می تواند حدود ۸.۵ تن بار را جابه جا کند.
جدول نمونه برای شفاف سازی
| مشخصه جرثقیل | مقدار اسمی | ضریب/شرایط | ظرفیت نهایی ایمن |
| مقاومت سازه | ۱۲ تن | – | – |
| راندمان مکانیکی | ۹۰٪ | – | – |
| ضریب ایمنی | 1.25 | اعمال شده | – |
| ظرفیت ایمن | – | – | ۸.۶۴ تن |
استانداردها و گواهی های مرتبط ظرفیت باربری جرثقیل سقفی
در حوزه جرثقیل های سقفی، تنها محاسبه ی ریاضی ظرفیت باربری کافی نیست؛ بلکه رعایت استانداردها و دریافت گواهی های معتبر نیز اهمیت حیاتی دارد. این استانداردها توسط نهادهای بین المللی و ملی تدوین شده اند تا اطمینان حاصل شود که جرثقیل ها در شرایط واقعی با ایمنی و بازدهی مطلوب کار می کنند. آشنایی با این استانداردها به مدیران صنایع کمک می کند تا در انتخاب، خرید و بهره برداری از جرثقیل سقفی بهترین تصمیم را بگیرند.
استاندارد FEM (Federation of European Materials Handling)
استاندارد FEM یکی از معتبرترین دستورالعمل ها در سطح اروپا برای طراحی و استفاده از جرثقیل های سقفی است. این استاندارد با دسته بندی جرثقیل ها بر اساس شدت کارکرد (Duty Class) مشخص می کند که هر جرثقیل برای چه میزان بار، چه تعداد دفعات باربرداری و چه شرایط کاری طراحی شده است.
به عنوان مثال:
- FEM 1Am : برای کار سبک مانند انبارهای کوچک.
- FEM 3m یا 4m : برای صنایع سنگین مثل فولاد و متالوژی.
رعایت این طبقه بندی ها باعث می شود جرثقیل نه تنها در ظرفیت باربری درست انتخاب شود، بلکه طول عمر بیشتری داشته باشد و دچار فرسایش زودهنگام نشود.
استاندارد CMAA (Crane Manufacturers Association of America)
استاندارد CMAA که در ایالات متحده تدوین می شود، یکی دیگر از مراجع معتبر در زمینه جرثقیل های سقفی است. این استاندارد علاوه بر ظرفیت باربری، جزئیات دقیقی درباره طراحی سازه، موتور، ترمز، گیربکس و سیستم های ایمنی ارائه می دهد.
CMAA جرثقیل ها را به کلاس های مختلف A تا F تقسیم می کند که هر کدام متناسب با نوع کاربری تعریف شده اند. برای مثال:
- کلاس A : استفاده گاه به گاه با بارهای سبک.
- کلاس D : استفاده مداوم در خطوط تولید.
- کلاس F : استفاده بسیار سنگین مانند صنایع فولاد.
این استاندارد کمک می کند انتخاب ظرفیت باربری نه فقط بر اساس عدد، بلکه با توجه به شرایط کاری واقعی انجام شود.
استاندارد DIN (Deutsches Institut für Normung)
استاندارد DIN متعلق به مؤسسه استاندارد آلمان است و در حوزه تجهیزات صنعتی از جمله جرثقیل های سقفی کاربرد گسترده ای دارد. استاندارد DIN معیارهایی برای:
- طراحی سازه ای تیر اصلی و ریل ها،
- مقاومت مواد،
- سیستم انتقال قدرت،
- و الزامات ایمنی اپراتور
تعیین کرده است. استفاده از این استاندارد در صنایع آلمانی و اروپایی به یک الزام تبدیل شده و بسیاری از شرکت های سازنده جرثقیل در جهان محصولات خود را بر اساس DIN طراحی می کنند.
استاندارد ISIRI 3851 ایران
در ایران نیز سازمان ملی استاندارد با تدوین استاندارد ISIRI 3851 دستورالعملی برای جرثقیل های سقفی ارائه داده است. این استاندارد، الزامات ایمنی، آزمون های فنی و روش های تأیید ظرفیت باربری را مشخص می کند.
به طور خاص ISIRI 3851 به موارد زیر تأکید دارد:
- ایمنی سازه و سیم بکسل ها،
- حداکثر بار مجاز در شرایط کاری مختلف،
- آزمون بار ایستا و دینامیکی قبل از بهره برداری.
این استاندارد در ایران مبنای اصلی بازرسی و صدور مجوز برای بهره برداری از جرثقیل های سقفی به شمار می آید.
تأییدیه های فنی و گواهی ها
علاوه بر استانداردهای بین المللی و ملی، تولیدکنندگان و استفاده کنندگان جرثقیل سقفی معمولاً به دریافت گواهی ها و تأییدیه های فنی نیاز دارند. برخی از مهم ترین این تأییدیه ها عبارت اند از:
- گواهی CE اروپا: نشان دهنده ی انطباق محصول با الزامات ایمنی و محیط زیستی اتحادیه اروپا.
- گواهی ISO 9001 : تأیید کیفیت فرآیند تولید.
- گواهی های ایمنی OSHA در آمریکا: برای رعایت الزامات ایمنی در محیط های صنعتی.
داشتن این گواهی ها تضمین می کند که جرثقیل سقفی از نظر ظرفیت باربری و ایمنی در سطحی استاندارد قرار دارد.
اشتباهات رایج در محاسبه یا انتخاب ظرفیت باربری
در عمل، بسیاری از صنایع هنگام انتخاب یا محاسبه ظرفیت باربری جرثقیل سقفی دچار اشتباهاتی می شوند که می تواند تبعات سنگینی به همراه داشته باشد. شناخت این اشتباهات و جلوگیری از آن ها، نقش بزرگی در افزایش ایمنی و بهره وری دارد.
برخی از رایج ترین خطاها عبارت اند از:
- نادیده گرفتن ضریب ایمنی:
بسیاری از کاربران ظرفیت اسمی را معادل ظرفیت واقعی در نظر می گیرند، در حالی که باید ضریب ایمنی اعمال شود.
- عدم توجه به شرایط محیطی:
تغییرات دما، رطوبت یا محیط های خورنده می توانند ظرفیت باربری را کاهش دهند، اما در محاسبات نادیده گرفته می شوند.
- انتخاب جرثقیل فقط بر اساس قیمت:
برخی مدیران تنها قیمت را معیار انتخاب قرار می دهند و ظرفیت باربری مناسب شرایط کاری را در نظر نمی گیرند.
- محاسبه نادرست بر اساس ارتفاع بالابری:
هرچه ارتفاع بیشتر شود، فشار بیشتری بر سیم بکسل و موتور وارد می شود که بسیاری از افراد این نکته را نادیده می گیرند.
- عدم بازرسی دوره ای:
حتی اگر ظرفیت درست انتخاب شود، استهلاک قطعات در طول زمان می تواند ظرفیت واقعی را کاهش دهد. عدم انجام تست های دوره ای باعث بروز خطر می شود.
- نادیده گرفتن استانداردهای جهانی:
استفاده از جرثقیل هایی که بدون رعایت استاندارد تولید شده اند، حتی با ظرفیت بالا، ایمنی را به خطر می اندازد.
این اشتباهات نه تنها باعث کاهش طول عمر دستگاه می شوند، بلکه می توانند منجر به حوادث جبران ناپذیر شوند.
اشتباهات رایج در محاسبه یا انتخاب ظرفیت باربری
سخن پایانی
محاسبه و انتخاب صحیح ظرفیت باربری جرثقیل سقفی یکی از مهم ترین مراحل در استفاده ایمن و کارآمد از این تجهیزات صنعتی است. همان طور که دیدیم، ظرفیت باربری تنها یک عدد ساده نیست، بلکه ترکیبی از طراحی سازه، راندمان مکانیکی، شرایط محیطی و الزامات ایمنی است. استانداردهای معتبر جهانی و ملی مانند FEM، CMAA، DIN و ISIRI 3851 به ما کمک می کنند تا ارزیابی درستی از ظرفیت واقعی جرثقیل داشته باشیم.
نادیده گرفتن این اصول می تواند منجر به بروز حوادث، کاهش عمر مفید دستگاه و خسارات مالی و جانی شود. بنابراین توصیه می شود قبل از خرید یا بهره برداری از جرثقیل سقفی، همواره به ظرفیت باربری واقعی آن توجه کنید، محاسبات را با دقت انجام دهید و از متخصصان این حوزه مشاوره بگیرید. در نهایت، انتخاب درست ظرفیت باربری نه تنها ایمنی محیط کار را تضمین می کند، بلکه بهره وری کل فرآیند تولید و انبارداری را افزایش می دهد.
