سیستم برق رسانی برای جرثقیل سقفی
جرثقیل های سقفی به عنوان یکی از مهم ترین تجهیزات صنعتی در کارخانه ها، انبارها و مراکز لجستیکی نقش حیاتی دارند. این جرثقیل ها با جابجایی بارهای سنگین در محیط های صنعتی، کارایی عملیاتی را به شکل چشمگیری افزایش می دهند. یکی از اساسی ترین بخش های عملکرد صحیح جرثقیل های سقفی، سیستم برق رسانی آن هاست. بدون یک سیستم برق رسانی مناسب و پایدار، جرثقیل ها نمی توانند بار را به صورت ایمن و با دقت جابجا کنند و این موضوع می تواند منجر به توقف تولید، آسیب دیدگی تجهیزات و حتی خطرات جانی شود.
سیستم برق رسانی جرثقیل سقفی نقش اتصال جریان برق به موتورهای الکتریکی، تجهیزات کنترلی و سایر اجزای الکتریکی جرثقیل را ایفا می کند. انتخاب درست سیستم برق رسانی نه تنها به افزایش عمر مفید تجهیزات کمک می کند، بلکه از بروز حوادث ناشی از اتصال کوتاه، نوسانات ولتاژ یا خرابی کابل ها جلوگیری می کند.
در این مقاله به بررسی انواع سیستم های برق رسانی در جرثقیل سقفی، مزایا و معایب هر کدام، کاربردها، و فاکتورهای کلیدی در انتخاب مناسب ترین سیستم برق رسانی پرداخته خواهد شد.
آشنایی با انواع سیستم های برق رسانی در جرثقیل سقفی
سیستم های برق رسانی جرثقیل سقفی به طور کلی به سه دسته اصلی تقسیم می شوند: سیستم شینه برق (Busbar/Conductor Bar)، سیستم کابل تخت (Flat Cable/Festoon System) و سیستم درام کابل (Cable Reel/Cable Drum) . هر یک از این سیستم ها ویژگی ها، مزایا، محدودیت ها و کاربردهای خاص خود را دارند که در ادامه به تفصیل بررسی می کنیم.

سیستم های برق رسانی
سیستم شینه برق (Busbar/Conductor Bar)
سیستم شینه برق یکی از قدیمی ترین و در عین حال قابل اعتمادترین روش های برق رسانی در جرثقیل های سقفی است. این سیستم شامل یک ریل یا نوار فلزی رسانا است که جریان برق را به صورت مستقیم به تجهیزات جرثقیل منتقل می کند.
مزایا سیستم شینه برق:
- پایداری جریان برق بالا: سیستم شینه برق نسبت به کابل ها کمتر در معرض افت ولتاژ و تداخلات الکترومغناطیسی قرار دارد.
- دوام و طول عمر بالا : شینه ها از مواد مقاوم در برابر سایش ساخته می شوند و در محیط های صنعتی با کارکرد مداوم طول عمر بالایی دارند.
- ایمنی بیشتر: خطر آتش سوزی و آسیب دیدن کابل ها در این سیستم کمتر است.
معایب سیستم شینه برق:
- هزینه اولیه بالاتر: نصب شینه های برق نیازمند تجهیزات و زیرساخت خاص است که هزینه اولیه پروژه را افزایش می دهد.
- انعطاف پذیری کم: تغییر مسیر جرثقیل یا افزایش طول مسیر برق رسانی به آسانی قابل انجام نیست.
- نیاز به نگهداری تخصصی: تمیز نگه داشتن شینه ها و بررسی اتصالات آن ها نیازمند نیروی متخصص است.
کاربردهای سیستم شینه برق:
سیستم شینه برق معمولاً در محیط های صنعتی سنگین مانند کارخانه های فولاد، کارگاه های ریخته گری، و خطوط تولیدی با جرثقیل های سنگین و با سرعت بالا استفاده می شود.
سیستم کابل تخت (Flat Cable/Festoon System)
سیستم کابل تخت یا فستون، یکی از رایج ترین سیستم های برق رسانی در جرثقیل های سقفی است که به کمک کابل های انعطاف پذیر جریان برق را منتقل می کند. این کابل ها معمولاً به صورت حلقه ای جمع شده و با حرکت جرثقیل باز و بسته می شوند.
مزایا سیستم کابل تخت:
- انعطاف پذیری بالا: تغییر مسیر جرثقیل و افزایش طول مسیر نسبتاً آسان است.
- هزینه نصب کمتر: نسبت به سیستم شینه برق، نصب کابل تخت ساده تر و ارزان تر است.
- تعمیر و جایگزینی ساده: در صورت آسیب دیدگی کابل ها، تعویض یا تعمیر آن ها سریع انجام می شود.
معایب سیستم کابل تخت:
- فرسودگی سریع تر: کابل ها در اثر باز و بسته شدن مداوم دچار سایش و آسیب می شوند.
- نوسانات ولتاژ بیشتر: افت ولتاژ و نویز الکترومغناطیسی در این سیستم نسبت به شینه ها بیشتر است.
- نیاز به فضای اضافی: کابل ها برای حرکت نیازمند مسیر آزاد و فضای مناسب هستند.
کاربردهای سیستم کابل تخت:
سیستم کابل تخت برای جرثقیل های سبک و متوسط در انبارها، کارگاه های مونتاژ و محیط های با سرعت متوسط و مسیرهای متغیر ایده آل است.
سیستم درام کابل (Cable Reel/Cable Drum)
سیستم درام کابل یا کابل درام، شامل قرقره ای است که کابل برق بر روی آن پیچیده می شود و با حرکت جرثقیل، کابل از روی درام باز یا جمع می شود. این سیستم بیشتر برای مسیرهای طولانی و جرثقیل های سنگین مورد استفاده قرار می گیرد.

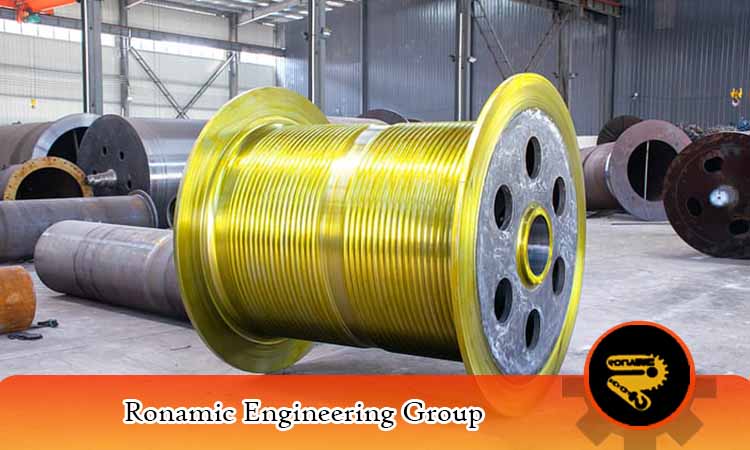

درام کابل
مزایا سیستم درام کابل:
- قابلیت استفاده در مسیرهای طولانی: درام کابل می تواند حجم زیادی کابل را جمع کند و برای مسیرهای طولانی مناسب است.
- کاهش فرسودگی کابل : کابل روی درام کمتر در معرض سایش مستقیم قرار می گیرد.
- انعطاف پذیری متوسط: نسبت به سیستم فستون انعطاف بیشتری برای تنظیم مسیر دارد.
معایب سیستم درام کابل:
- هزینه نگهداری: سیستم درام کابل نیازمند بررسی و روان کاری مکانیزم درام است.
- حجم و وزن بیشتر: درام ها نیاز به فضای بیشتر دارند و وزن کل سیستم افزایش می یابد.
- سرعت محدود: برای جرثقیل های بسیار سریع، سیستم درام ممکن است جوابگو نباشد.
کاربردهای سیستم درام کابل:
درام کابل معمولاً در محیط های صنعتی بزرگ با مسیر طولانی و بار سنگین، مانند کارخانه های خودروسازی و صنایع پتروشیمی کاربرد دارد.
فاکتور های کلیدی در انتخاب بهترین سیستم برق رسانی جرثقیل سقفی
انتخاب بهترین سیستم برق رسانی تنها به مزایا و معایب سیستم ها بستگی ندارد. فاکتورهای متعددی در تصمیم گیری نقش دارند که در ادامه به مهم ترین آن ها می پردازیم.
ظرفیت و سرعت جرثقیل
یکی از مهم ترین عوامل، ظرفیت وزنی و سرعت حرکتی جرثقیل است. جرثقیل های با ظرفیت بالاتر و سرعت بیشتر نیازمند سیستم های برق رسانی پایدار و با جریان بالا هستند. برای این جرثقیل ها معمولاً شینه برق مناسب تر است، زیرا جریان برق پایدار و بدون نوسان ارائه می دهد و از آسیب دیدن موتور یا تجهیزات الکتریکی جلوگیری می کند.
طول مسیر حرکت و دهانه
طول مسیر حرکت و عرض دهانه جرثقیل تاثیر مستقیمی بر انتخاب سیستم برق رسانی دارد. برای مسیرهای کوتاه و متوسط، کابل تخت و فستون کافی است، اما برای مسیرهای طولانی یا جرثقیل هایی با دهانه بزرگ، سیستم درام کابل یا شینه برق عملکرد بهتری دارد.
محیط کاری (دما، رطوبت، مواد خورنده)
شرایط محیطی از جمله دما، رطوبت، وجود گرد و غبار یا مواد خورنده در انتخاب سیستم برق رسانی بسیار اهمیت دارد. در محیط های مرطوب یا خورنده، شینه برق با پوشش محافظ یا کابل های مقاوم در برابر سایش و خوردگی بهترین گزینه هستند. سیستم کابل تخت در چنین شرایطی نیازمند کابل های ویژه و نگهداری مداوم است.
بودجه و هزینه های اولیه و نگهداری
هزینه های اولیه نصب، تعمیر و نگهداری سیستم های برق رسانی نیز باید مدنظر قرار گیرد. شینه برق با هزینه نصب بالاتر اما عمر طولانی، در بلندمدت اقتصادی تر است. سیستم کابل تخت هزینه نصب کمتری دارد اما نیاز به تعویض و نگهداری مکرر دارد. درام کابل نیز با هزینه متوسط، برای مسیرهای طولانی و جرثقیل های سنگین مناسب است.
با مطالعه این جدول می توانید شناخت بهتری نسبت به سیستم های برق رسانی داشته باشید و با هزینه های نصب، کاربری و طول عمر هر یک آشنا شوید.
| سیستم برق رسانی | هزینه نصب | نگهداری | مناسب برای | طول عمر |
| شینه برق | بالا | کم | جرثقیل سنگین و سریع | طولانی |
| کابل تخت | متوسط/کم | زیاد | جرثقیل سبک و متوسط | متوسط |
| درام کابل | متوسط | متوسط | مسیر طولانی و بار سنگین | طولانی |
نقش اینورتر جرثقیل و تابلو برق جرثقیل در بهینه سازی مصرف انرژی جرثقیل و کنترل جرثقیل
امروزه در جرثقیل های سقفی مدرن، استفاده از اینورتر و تابلو برق اختصاصی به عنوان بخش حیاتی سیستم برق رسانی شناخته می شود. این تجهیزات نه تنها مصرف انرژی را بهینه می کنند، بلکه امکان کنترل دقیق و ایمن جرثقیل را فراهم می سازند.
اینورتر جرثقیل دستگاهی است که ولتاژ و فرکانس برق ورودی را تنظیم کرده و به موتورهای الکتریکی تحویل می دهد. با کنترل دقیق سرعت و شتاب موتور، اینورتر جرثقیل می تواند حرکت جرثقیل را نرم و بدون ضربه یا لرزش انجام دهد و در نتیجه مصرف انرژی کاهش پیدا می کند.
از طرف دیگر، تابلو برق جرثقیل شامل مدارهای کنترلی، حفاظت و فرمان است که تمام جریان ها و تجهیزات الکتریکی جرثقیل را مدیریت می کند. این تابلو با استفاده از رله های حفاظتی، فیوزها و کلیدهای قطع اضطراری، خطر اتصال کوتاه، اضافه بار و آسیب به موتورهای جرثقیل را به حداقل می رساند.
کنترل سرعت و نرمی حرکت با اینورتر جرثقیل
یکی از مهم ترین مزایای استفاده از اینورتر جرثقیل، کنترل نرم حرکت و کاهش ضربه در هنگام شروع و توقف جرثقیل است. بدون اینورتر، موتورهای جرثقیل با یک ولتاژ ثابت کار می کنند و شتاب ناگهانی باعث ایجاد فشار مکانیکی به سازه و بار می شود.
اینورتر با تغییر تدریجی ولتاژ و فرکانس، امکان حرکت نرم و کنترل شده را فراهم می کند و علاوه بر افزایش ایمنی، مصرف انرژی را نیز بهینه می کند.
اهمیت تابلو برق جرثقیل و مدارهای حفاظتی
تابلو برق جرثقیل، مغز الکتریکی جرثقیل است. این تابلو شامل کلیدهای محافظ موتور، فیوزهای جریان اضافی، رله های کنترل و سنسورهای تشخیص خطا می باشد. وجود این تجهیزات باعث می شود در صورت بروز هرگونه مشکل مانند اتصال کوتاه، اضافه جریان یا اختلال در موتور، سیستم به طور خودکار واکنش نشان داده و از آسیب دیدن تجهیزات جلوگیری کند.
اهمیت تابلو برق در جرثقیل سقفی تنها به حفاظت محدود نمی شود، بلکه امکان کنترل از راه دور، اتوماسیون حرکت و اتصال به سیستم های مانیتورینگ انرژی را نیز فراهم می آورد.
نکات ایمنی برق جرثقیل مربوط به سیستم های برق رسانی جرثقیل سقفی
ایمنی در سیستم برق جرثقیل سقفی باید اولویت اول باشد، زیرا هرگونه خطا می تواند منجر به آسیب دیدگی افراد، خرابی تجهیزات و توقف تولید شود. برخی از نکات کلیدی عبارتند از:
- استفاده از کابل ها و شینه های استاندارد:
کابل ها و شینه ها باید تحمل جریان مورد نیاز جرثقیل را داشته باشند و مقاوم در برابر سایش، حرارت و رطوبت باشند.
- استفاده از فیوز و رله حفاظتی:
برای جلوگیری از اضافه بار و اتصال کوتاه، هر مدار جرثقیل باید مجهز به فیوز و رله باشد.
- اتصالات مطمئن و منظم:
اتصالات شینه ها و کابل ها باید محکم و ایمن باشند تا از جرقه و آتش سوزی جلوگیری شود.
- سیستم زمین مناسب:
جرثقیل باید به سیستم زمین مجهز باشد تا در صورت بروز نوسانات ولتاژ یا نشتی جریان، انرژی خطرناک به زمین منتقل شود.
- بازرسی و نگهداری دوره ای:
بررسی مداوم کابل ها، شینه ها، درام کابل ها و تابلو برق ضروری است تا پیش از وقوع خرابی یا حادثه، اقدامات اصلاحی انجام شود.
نصب و راه اندازی سیستم برق جرثقیل: چالش ها و استانداردهای لازم
راه اندازی سیستم برق رسانی جرثقیل سقفی یک فرآیند حساس و پیچیده است که نیاز به تخصص و رعایت استانداردهای بین المللی دارد.
چالش های نصب:
- هماهنگی با مسیر حرکت جرثقیل:
کابل ها و شینه ها باید به گونه ای نصب شوند که با حرکت جرثقیل برخورد نداشته باشند.
- تطابق با ظرفیت برق موجود:
سیستم برق رسانی باید با ظرفیت خط برق کارخانه هماهنگ باشد تا افت ولتاژ و نوسان رخ ندهد.
- ایمنی در نصب تابلو برق و اینورتر:
تابلوها و اینورترها باید در محیط خشک و تهویه مناسب نصب شوند و فاصله ایمن از تجهیزات متحرک داشته باشند.
استانداردهای لازم:
- رعایت استاندارد IEC 60204-32 برای ایمنی برق ماشین آلات صنعتی.
- رعایت استاندارد FEM برای جرثقیل های سقفی اروپا و CMAA برای جرثقیل های آمریکایی.
- استفاده از تجهیزات دارای تأییدیه های ISO و CE جهت اطمینان از کیفیت و ایمنی.
تعمیر و نگهداری برق جرثقیل: افزایش طول عمر و کارایی
نگهداری منظم سیستم برق جرثقیل سقفی باعث افزایش طول عمر تجهیزات و کاهش هزینه های عملیاتی می شود.
موارد کلیدی نگهداری:
- بازرسی روزانه: بررسی بصری کابل ها، شینه ها، درام کابل و اتصالات برای شناسایی سایش یا آسیب.
- تست عملکرد تابلو برق و اینورتر: اطمینان از عملکرد صحیح کلیدها، رله ها و کنترل سرعت موتور.
- روان کاری مکانیزم های متحرک: اطمینان از حرکت نرم کابل ها و درام کابل بدون اصطکاک اضافی.
- تست ایمنی زمین و فیوزها: اطمینان از عملکرد صحیح سیستم زمین و تجهیزات حفاظتی.
نگهداری دوره ای و رعایت برنامه های پیشگیرانه باعث می شود جرثقیل با حداکثر کارایی، ایمنی و طول عمر بالا عمل کند.
مقایسه جامع: شینه، کابل تخت و درام کابل (جدول مقایسه)
| ویژگی | شینه برق | کابل تخت (Festoon) | درام کابل (Cable Reel) |
| هزینه نصب | بالا | متوسط/کم | متوسط |
| هزینه نگهداری | کم | زیاد | متوسط |
| دوام و طول عمر | طولانی | متوسط | طولانی |
| کنترل سرعت و نرمی حرکت | خوب | متوسط | خوب |
| قابلیت استفاده در مسیر طولانی | محدود | متوسط | بسیار مناسب |
| ایمنی و محافظت | بسیار بالا | متوسط | بالا |
| سهولت تغییر مسیر و انعطاف | کم | بسیار بالا | متوسط |
| محیط کاری مناسب | صنعتی سنگین، خشک/مرطوب | سبک تا متوسط، مسیر کوتاه | مسیر طولانی، بار سنگین |

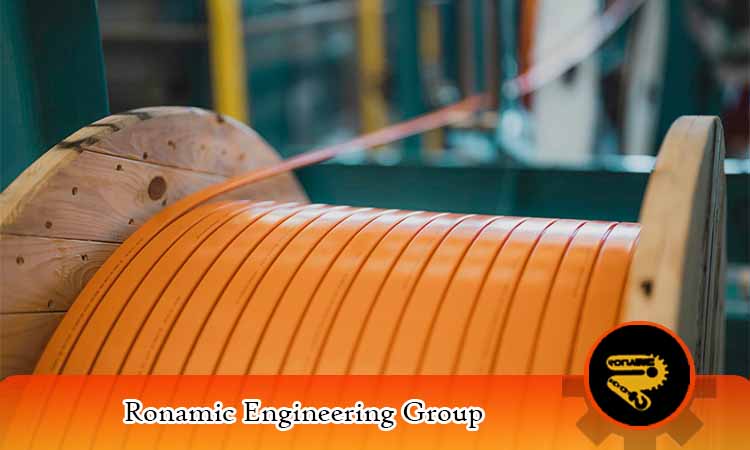

شینه، کابل تخت و درام کابل (جدول مقایسه)
سخن پایانی
سیستم برق رسانی جرثقیل سقفی یکی از حیاتی ترین بخش های این تجهیزات صنعتی محسوب می شود که عملکرد، ایمنی و طول عمر جرثقیل را مستقیماً تحت تأثیر قرار می دهد. انتخاب درست بین شینه برق، کابل تخت و درام کابل با توجه به ظرفیت جرثقیل، طول مسیر حرکت، محیط کاری و بودجه موجود، می تواند تفاوت چشمگیری در بهره وری و کاهش هزینه های عملیاتی ایجاد کند.
استفاده از اینورتر جرثقیل و تابلو برق اختصاصی، امکان کنترل دقیق سرعت، حرکت نرم و بهینه سازی مصرف انرژی را فراهم می کند و با مدارهای حفاظتی، ایمنی اپراتورها و تجهیزات را تضمین می کند. علاوه بر این، نصب صحیح، رعایت استانداردهای بین المللی و نگهداری دوره ای، کلید پایداری، کارایی و طول عمر بالای جرثقیل هستند.
با توجه به اینکه جرثقیل های سقفی در محیط های صنعتی پر فشار و پرچالش کار می کنند، عدم توجه به سیستم برق رسانی و نکات ایمنی می تواند منجر به اختلال در تولید، هزینه های اضافی و خطرات جدی برای نیروی انسانی شود. بنابراین، داشتن یک برنامه منظم برای انتخاب، نصب، بهره برداری و نگهداری سیستم برق جرثقیل، هم از لحاظ اقتصادی و هم ایمنی، ضروری و حیاتی است.
سوالات متداول سیستم برق رسانی برای جرثقیل سقفی
کدام سیستم برق رسانی برای جرثقیل های سقفی سنگین بهتر است؟
برای جرثقیل های سقفی سنگین و با سرعت بالا، سیستم شینه برق بهترین گزینه است زیرا ظرفیت جریان بالایی دارد، ایمنی بیشتری ارائه می دهد و نگهداری آن نسبت به کابل تخت کم تر است. با این حال، هزینه نصب آن بالاتر است و برای مسیرهای طولانی محدودیت دارد.
آیا استفاده از اینورتر جرثقیل واقعاً باعث کاهش مصرف انرژی می شود؟
بله، اینورتر جرثقیل با کنترل تدریجی ولتاژ و فرکانس موتور، شتاب و توقف نرم ایجاد می کند که علاوه بر کاهش ضربه مکانیکی، باعث کاهش مصرف انرژی تا ۲۰-۳۰ درصد در مقایسه با سیستم های بدون اینورتر می شود.
هر چند وقت یک بار باید کابل تخت یا درام کابل را بررسی کرد؟
کابل های متحرک باید حداقل ماهانه بررسی شوند تا از نبود سایش، شکستگی یا آسیب به عایق اطمینان حاصل شود. در محیط های مرطوب، داغ یا با حرکت زیاد، این بازه باید کوتاه تر باشد و در صورت مشاهده هرگونه آسیب، تعویض فوری انجام شود.
