ده نشانه خرابی ترولی جرثقیل و روش تشخیص تخصصی
ترولی جرثقیل یکی از مهم ترین اجزای سیستم جابه جایی بار است؛ بخشی که بدون آن حرکت روان و دقیق قلاب یا وینچ ممکن نمی شود. هرگونه خرابی ترولی جرثقیل می تواند به وقفه های عملیاتی، کاهش ایمنی و حتی بروز حوادث سنگین منجر شود. در بسیاری از پروژه های صنعتی، اولین علامت های خرابی نادیده گرفته می شود و زمانی توجه مدیران یا اپراتورها جلب می گردد که مشکل به مرحله ای پیشرفته و پرهزینه می رسد.
شناخت این نشانه ها، پیشگیری از توقف خط تولید و جلوگیری از وارد آمدن فشار بیش از حد به سایر بخش های جرثقیل از جمله ریل، وینچ و سیستم حرکت را امکان پذیر می کند. این مقاله با نگاهی تخصصی و مهندسی، ده نشانه اصلی خرابی ترولی جرثقیل را بررسی کرده و روش تشخیص دقیق آن ها را توضیح می دهد.
عملکرد ترولی جرثقیل و نقش آن در ایمنی
پیش از آنکه وارد بررسی نشانه های خرابی ترولی جرثقیل شویم، لازم است عملکرد دقیق این مجموعه را بهتر درک کنیم. ترولی در حقیقت سازوکاری است که مسیر حرکت بار را روی پل یا امتداد ریل فراهم می کند. بدون وجود این مجموعه، امکان انتقال بار به صورت افقی وجود نخواهد داشت و فرآیند جابجایی تنها به بالا و پایین محدود میشود. این موضوع نه تنها در جرثقیل های سقفی، بلکه در تجهیزاتی مانند جرثقیل بازویی که دقت جانمایی بار اهمیت بالایی دارد نیز کاملاً صادق است. در یک تعریف ساده، ترولی حامل مکانیزم باربرداری است و حرکت آن تعیین کننده موقعیت نهایی بار خواهد بود. از آنجایی که وزن بارهای صنعتی معمولاً سنگین است، عملکرد ترولی جرثقیل باید کاملاً پایدار، روان، بدون لقی و منطبق با استانداردهای بارگذاری باشد.
نقش این سیستم در ایمنی کاملاً حیاتی است. هر گونه خرابی ترولی جرثقیل، حتی اگر در حد یک کاهش سرعت یا لرزش کوچک باشد، می تواند هشدار مهمی درباره وضعیت مکانیکی یا الکتریکی آن بخش باشد. خرابی در چرخ ها، بوش ها، الکتروموتور، گیربکس، سیستم فرمان یا ریل، بهصورت مستقیم بر ایمنی اپراتور، بار و سازه تأثیر میگذارد. این مسئله در جرثقیل های با شعاع کاری محدود مانند جرثقیل بازویی اهمیت بیشتری پیدا میکند، زیرا هر خطای حرکتی میتواند باعث برخورد بار با ستون یا تجهیزات اطراف شود. به عنوان مثال، اگر ترولی قادر به توقف صحیح نباشد، بار هنگام حرکت اینرسی بیشتری ایجاد کرده و در نقاط حساس ممکن است به سازه برخورد کند.
همچنین در پروژه هایی که دقت جا به جایی اهمیت بالایی دارد، هرگونه نقص در عملکرد ترولی باعث کاهش کیفیت عملیات و افزایش احتمال آسیب به تجهیزات می شود. بنابراین تشخیص اولیه خرابی ترولی جرثقیل، چه در سیستم های سقفی و چه در جرثقیل بازویی، می تواند نقطه تفاوت میان یک توقف چند دقیقه ای و یک حادثه بسیار پرهزینه و زمان بر باشد.
عملکرد ترولی جرثقیل و نقش آن در ایمنی
نشانه های اولیه خرابی ترولی
تقریباً در تمام جرثقیل های صنعتی، خرابی ترولی جرثقیل با علائم کوچک و خفیف آغاز می شود. این علائم ابتدایی، هشدارهای زود ظهنگامی هستند که اگر توسط نگهداری و تعمیرات جدی گرفته شوند، هزینه تعمیرات بسیار کمتر خواهد شد و از آسیب های گسترده جلوگیری می شود. اپراتورها معمولاً اولین افرادی هستند که متوجه این تغییرات می شوند، زیرا تعامل مستقیم با دستگاه دارند و کوچک ترین تفاوت در عملکرد را احساس می کنند. در ادامه، سه نشانه مهم که در مرحله ابتدایی خرابی در ترولی دیده می شود بررسی شده است.
صدای غیر عادی هنگام حرکت
یکی از رایج ترین و زود هنگام ترین نشانه های خرابی ترولی جرثقیل، ایجاد صدا های غیر طبیعی در هنگام حرکت است. این صدا می تواند به شکل تق تق، ساییدگی، ضربه های منظم یا صدای ناهنجار ممتد شنیده شود. در بسیاری از موارد، این وضعیت به عنوان علت صدای زیاد موتور جرثقیل شناخته می شود، اما منشأ اصلی آن الزاماً خود موتور نیست؛ بلکه معمولاً به وجود مشکل در چرخ ها، بوش ها یا بلبرینگ های داخلی ترولی باز می گردد. هنگامی که چرخ ها به درستی روی ریل نمی نشینند یا روانکاری کافی وجود ندارد، صدای ناهنجار اولین علامت هشداردهنده خرابی محسوب می شود.
همچنین این احتمال وجود دارد که دندانه های گیربکس دچار خوردگی یا شکستگی جزئی شده باشند و هنگام حرکت، تنش اضافی به مجموعه منتقل کنند؛ موضوعی که به اشتباه می تواند به عنوان علت صدای زیاد موتور جرثقیل تعبیر شود. توجه به این نشانه ها اهمیت بالایی دارد، زیرا اگر خرابی در این مرحله تشخیص داده نشود، فشار به صورت تجمعی روی سایر قطعات وارد شده و خرابی ترولی جرثقیل وارد مرحله شدید تری خواهد شد که هزینه تعمیر و توقف دستگاه را به مراتب افزایش می دهد.
کاهش سرعت یا توقف ناگهانی
کاهش سرعت حرکتی ترولی یا بروز توقف های ناگهانی، دومین علامت هشداردهنده محسوب می شود. معمولاً وقتی اپراتور احساس می کند که حرکت مثل قبل روان نیست یا ترولی در بخشی از مسیر مکث می کند، احتمال وجود مشکل در موتور یا گیربکس ترولی بسیار بالاست. البته گاهی اوقات مشکلات الکتریکی نیز می توانند چنین وضعیتی ایجاد کنند. ضعف در سیستم فرمان، قطع و وصل شدن جریان یا داغ شدن بیش از حد قطعات الکتریکی از جمله عواملی هستند که کاهش سرعت را رقم می زنند. زمانی که خرابی ترولی جرثقیل به این مرحله برسد، تشخیص دقیق علت باید سریع انجام شود، زیرا احتمال آسیب دیدگی چرخ ها و حتی تخریب سطح ریل افزایش می یابد.
لرزش بیش از حد ترولی
آخرین نشانه اولیه خرابی ترولی لرزش بیش از حد است. در حالت استاندارد، حرکت ترولی باید کاملاً یکنواخت و بدون ارتعاش باشد. اگر در هر نقطه از مسیر لرزش ایجاد شود، ممکن است مشکل از تراز نبودن چرخ ها، شل شدن اتصالات، خرابی بوش ها یا مشکل در گیربکس باشد. لرزش معمولاً در جرثقیل هایی که تحت بار سنگین کار می کنند، سریع تر خود را نشان می دهد. این لرزش نه تنها باعث افزایش احتمال خرابی ترولی جرثقیل می شود، بلکه به بار و سیستم باربرداری نیز آسیب وارد می کند. گاهی این لرزش ها تنها در سرعت های بالا دیده می شود و در سرعت پایین نادیده گرفته می شود؛ اما همین علامت کوچک می تواند نشانه ای از یک مشکل جدی در مسیر ریل یا وضعیت چرخ ها باشد. ادامه استفاده در چنین حالتی، موجب افزایش سایش و آسیب های پرهزینه خواهد شد.
علائم پیشرفته خرابی در ترولی
وقتی به مرحله علائم پیشرفته می رسیم، به این معنی است که خرابی ترولی جرثقیل برای مدت طولانی ادامه داشته و اکنون آثار آن به شکل گسترده تری ظاهر شده است. این مرحله زمانی است که تعمیرات ساده دیگر پاسخگو نیست و معمولاً نیاز به بازدید کامل، کاهش بار، توقف دستگاه یا حتی تعویض قطعه وجود دارد. شناخت علائم پیشرفته بسیار مهم است، زیرا اگر در این مرحله نیز اقدامی صورت نگیرد، احتمال شکست کامل سیستم و وقوع حادثه جدی افزایش می یابد. در ادامه، سه نشانه اصلی خرابی پیشرفته بررسی شده است.

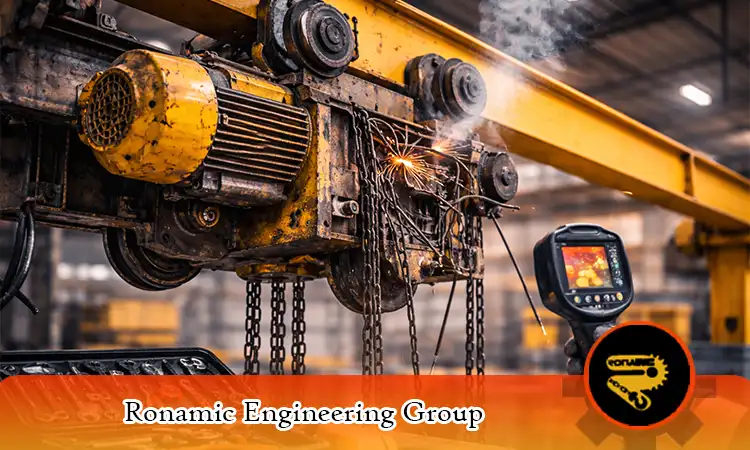

علائم پیشرفته خرابی در ترولی
سایش چرخ ها و بوش ها
در مرحله پیشرفته خرابی ترولی جرثقیل، سایش چرخ ها، بوش ها و مسیر ریل کاملاً قابل مشاهده است. چرخ ها در صورت عملکرد صحیح باید سطح صافی داشته باشند و فشار متعادلی بر ریل وارد کنند. اما هنگامی که یکی از این عوامل دچار مشکل شود، چرخ ها شروع به خوردگی، ایجاد پله، دفرمه شدن یا ترک خوردن می کنند. سایش شدید بوش ها نیز باعث ایجاد لقی و بازی اضافی در حرکت ترولی خواهد شد. چنین حالتی معمولاً نتیجه مدت ها کارکرد با بارهای بیش از ظرفیت، عدم روانکاری مناسب یا تنظیم نبودن فاصله چرخ ها است. جدول زیر نمونه ای از میزان سایش چرخ و ارتباط آن با شدت خرابی ترولی را نشان می دهد.
انحراف ترولی روی ریل
یکی از خطرناک ترین نشانه های خرابی ترولی جرثقیل، انحراف آن روی ریل است. در حالت عادی، ترولی باید در امتداد مسیر خود حرکت کند و کوچک ترین انحراف قابل قبول نیست. اما در اثر سایش غیرمتقارن چرخ ها، خرابی بوش ها، تنظیم نبودن فاصله چرخ ها یا آسیب در سطح ریل، ترولی هنگام حرکت کمی متمایل می شود. این انحراف ابتدا بسیار ناچیز است و اغلب اپراتور فقط احساس می کند که حرکت طبیعی نیست. اما به مرور این انحراف افزایش یافته و باعث می شود چرخ ها در بخش هایی از مسیر گیر کنند یا با شدت بیشتری به دیواره های ریل فشار وارد کنند. در چنین حالتی احتمال خروج چرخ از مسیر و حتی سقوط بار وجود دارد. بنابراین هرگونه انحراف باید فوراً بررسی شود.
گرم شدن بیش از حد موتور ترولی
آخرین نشانه از مجموعه علائم پیشرفته خرابی ترولی جرثقیل، گرم شدن بیش از حد موتور است. این موتور وظیفه تأمین نیروی حرکتی ترولی را بر عهده دارد و زمانی که تحت فشار مداوم یا غیر عادی قرار بگیرد، دمای آن به طور محسوسی افزایش می یابد. در بسیاری از موارد، این وضعیت همراه با حرکات ناپیوسته و لرزش های مقطعی دیده می شود و می تواند یکی از مهم ترین دلایل ریپ زدن جرثقیل هنگام حرکت باشد؛ زیرا موتور برای غلبه بر مقاومت های مکانیکی، ناچار است با بار و تنش بیشتری کار کند.
گرم شدن غیرعادی موتور معمولاً ناشی از عواملی مانند گیر کردن چرخ های ترولی، فشار بیش از حد روی گیربکس، اختلال در سیستم تهویه موتور یا بارگذاری بالاتر از ظرفیت مجاز است. در برخی موارد نیز فرسودگی سیم پیچ ها، اتصالات الکتریکی معیوب یا نوسان جریان برق باعث افزایش دما و کاهش یکنواختی حرکت می شود. ادامه کار در چنین شرایطی خطرناک است، زیرا علاوه بر احتمال سوختن موتور، ممکن است آسیب های جدی به سیستم برق و مجموعه حرکتی وارد شود. تشخیص دقیق علت این مشکل نیازمند بررسی تخصصی توسط تکنسین های برق و مکانیک است.
روش های تشخیص تخصصی خرابی ترولی
تشخیص دقیق و تخصصی خرابی ترولی جرثقیل زمانی اهمیت واقعی پیدا می کند که علائم اولیه یا پیشرفته خرابی به طور واضح مشاهده شده و نیاز به شناسایی منشأ مشکل وجود داشته باشد. یکی از چالش های اصلی در نگهداری و تعمیر جرثقیل این است که بسیاری از ایرادات داخلی ترولی با بررسی ظاهری قابل تشخیص نیستند و تنها متخصصان باتجربه، با استفاده از ابزارهای تست و تحلیل فنی، می توانند علت اصلی خرابی را شناسایی کنند.
فرآیند تشخیص همواره از بررسی ظاهری آغاز می شود، اما در ادامه به بخش های مکانیکی، الکتریکی و حتی سیستم های کنترلی نیز گسترش پیدا می کند؛ زیرا خرابی ترولی جرثقیل ممکن است از اجزایی فراتر از چرخ ها و بوش ها نشأت گرفته باشد.
بررسی مکانیکی اولیه
در اولین مرحله، مسیر حرکت ترولی و مجموعه چرخ ها به دقت بررسی می شود. این بررسی معمولاً شامل موارد زیر است:
- کنترل تراز بودن چرخ ها روی ریل
- بررسی لقی غیر مجاز در چرخ ها
- مشاهده ساییدگی نامتقارن یا ترک های ریز
- ارزیابی وضعیت بوش ها و محل تماس با ریل
تجربه نشان داده است که بسیاری از خرابی های پیچیده ترولی از همین بخش آغاز می شوند و اگر در مراحل اولیه شناسایی شوند، هزینه تعمیرات به طور قابل توجهی کاهش خواهد یافت. پس از آن، وضعیت روانکاری بررسی می شود تا مشخص شود سفتی حرکت ناشی از کمبود روانکار است یا وجود نقص مکانیکی در بوش ها و یاتاقان ها.
بررسی سیستم های الکتریکی
در گام بعدی، نوبت به بررسی الکتریکی می رسد. بخش قابل توجهی از خرابی های ترولی به مشکلات موتور، سیم پیچ ها، اتصالات، شستی های فرمان یا تجهیزات کنترلی مرتبط است. در این مرحله، تکنسین پارامترهایی مانند دمای موتور، شدت جریان، صدای عملکرد و مقاومت سیم پیچ ها را اندازه گیری میکند. استفاده از ابزارهای تخصصی مانند آمپرمتر کلمپی، تستر عایق، دورسنج و ترموویژن کمک می کند تا نقاط پنهان و غیر قابل مشاهده به طور دقیق تحلیل شوند. ترموویژن به ویژه در شناسایی نقاط داغ و فشارهای غیر عادی روی موتور و چرخ ها بسیار مؤثر است.
تست عملکردی و تحلیل نهایی
در مرحله پایانی، تست عملکردی انجام میشود. در این مرحله، ترولی در شرایط مختلف حرکت داده می شود؛ از حرکت بدون بار گرفته تا حرکت تحت بار واقعی، تغییر سرعت و توقف های ناگهانی. مقایسه رفتار سیستم در حالت بدون بار و بارگذاری شده، یکی از مهم ترین روش های تشخیص دقیق خرابی است. هر گونه لرزش، صدای غیر عادی، مکث یا تغییر رفتار می تواند محل دقیق ایراد را مشخص کند.
ترکیب بررسی مکانیکی، تحلیل الکتریکی و تست عملکردی باعث می شود فرآیند تشخیص خرابی ترولی جرثقیل به صورت اصولی، دقیق و بدون آزمون و خطای پر هزینه انجام شود.
چه زمانی باید ترولی سرویس یا تعویض شود؟
تصمیم گیری برای سرویس یا تعویض ترولی همیشه یکی از دغدغه های اصلی مدیران تعمیرات است. گاهی ترولی با یک سرویس ساده شامل تنظیم چرخ ها، روانکاری، یا تعویض بوش در وضعیت مناسب قرار می گیرد؛ اما در برخی مواقع خرابی ترولی جرثقیل به حدی رسیده است که تعویض کامل ترولی تنها راه منطقی و ایمن محسوب می شود. تشخیص این موضوع نیازمند توجه به چند عامل اساسی است که مهم ترین آن ها میزان آسیب وارد شده، سن ترولی، نحوه کارکرد دستگاه و بررسی دفعات خرابی در ماه های گذشته است.
یکی از مهم ترین مواردی که نشان می دهد زمان سرویس فرا رسیده است، تکرار علائم مشابه در بازه های زمانی کوتاه است. به عنوان مثال، اگر صدای غیرعادی بعد از روانکاری دوباره بازگردد یا لرزش پس از تنظیم چرخ ها دوباره رخ دهد، نشان می دهد مشکل عمیق تر از آن است که با یک سرویس سطحی برطرف شود. خرابی ترولی جرثقیل اگر در بخش های حساس مانند گیربکس، چرخ ها یا موتور به سطح پیشرفته رسیده باشد، معمولاً هزینه تعمیر آن از هزینه تعویض بیشتر خواهد شد و انتخاب منطقی تر تعویض کامل خواهد بود.
عامل دیگری که باید بررسی شود میزان سایش قطعات اصلی است. چرخ هایی که در جدول قبل از آن ها صحبت شد، اگر در مرحله سایش شدید قرار گرفته باشند و ترک خوردگی یا دفرمه شدن آن ها به صورت واضح مشاهده شود، دیگر قابلیت بازیابی ندارند. همچنین اگر ریل آسیب جدی دیده باشد و ترولی به صورت مداوم منحرف شود، تعویض ترولی بهترین گزینه خواهد بود. در بسیاری از کارگاه ها مشاهده شده است که استفاده طولانی مدت از ترولی های فرسوده باعث تخریب بیشتر ریل شده و هزینه بسیار سنگین تری به مجموعه تحمیل کرده است.
نکته دیگری که اهمیت دارد بررسی عمر مفید ترولی است. هر ترولی در شرایط استاندارد عمر مشخصی دارد که معمولاً بر اساس ظرفیت، تعداد سیکل کاری و نوع کاربری تعیین می شود. اگر دستگاه سال ها بدون بازسازی اساسی کار کرده باشد و اکنون دچار خرابی ترولی جرثقیل شده باشد، تعویض کامل یک سرمایه گذاری منطقی است؛ زیرا سازگاری قطعات جدید با سیستم اصلی جرثقیل بسیار بهتر خواهد بود. در مقابل، اگر ترولی جدید باشد و خرابی فقط در یک قطعه خاص مشاهده شود، سرویس کامل و تعویض همان قطعه کافی است.
در نهایت زمانی که ترولی امنیت لازم برای حرکت بار را فراهم نکند، حتی اگر خرابی کوچک باشد، تعویض کامل ضروری است. سیستم های جابه جایی بار همیشه باید در بهترین وضعیت قرار داشته باشند و کوچک ترین نقص می تواند خطرات جبران ناپذیری ایجاد کند. بنابراین در هر شرایطی، وقتی علائم هشداردهنده به مرحله خطرناک می رسند، باید تصمیم قاطع برای سرویس یا تعویض گرفته شود.

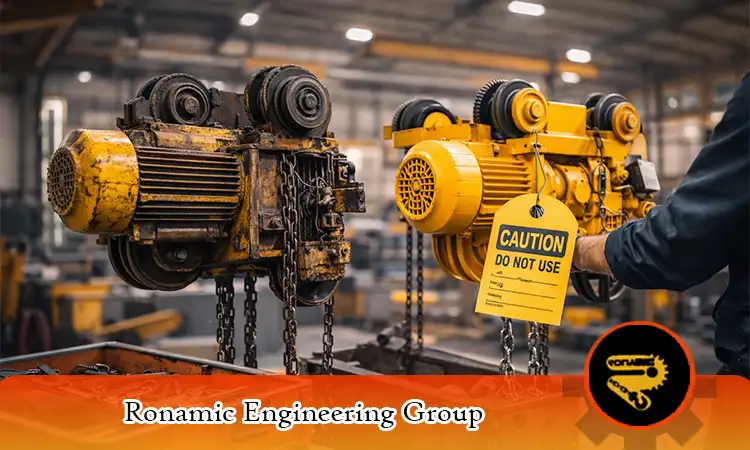

چه زمانی باید ترولی سرویس یا تعویض شود؟
سخن پایانی
خرابی ترولی جرثقیل تنها یک مشکل فنی ساده نیست، بلکه عاملی است که مستقیماً با ایمنی، کیفیت عملکرد و هزینه های عملیاتی در صنعت ارتباط دارد. شناخت نشانه ها و تشخیص صحیح آن ها می تواند از وقوع بسیاری از حوادث ناگهانی جلوگیری کند و عمر جرثقیل را افزایش دهد. همان طور که در این مقاله بررسی شد، علائم اولیه مانند صداهای غیرعادی یا کاهش سرعت اگر به موقع شناسایی شوند، می توانند با یک سرویس ساده برطرف شوند؛ اما در صورت بی توجهی، همین مشکلات کوچک به نشانه های پیشرفته مانند سایش شدید چرخ ها یا انحراف ترولی روی ریل تبدیل می شود. تشخیص حرفه ای خرابی ترولی جرثقیل، نیازمند تجربه، ابزار تخصصی و تحلیل دقیق است و هرگونه اقدام عجولانه بدون بررسی کامل می تواند منجر به آسیب های گسترده تر شود.
در نهایت، تصمیم گیری درباره سرویس یا تعویض ترولی باید با نگاه دقیق به شرایط فنی، میزان خرابی و الزامات ایمنی انجام شود. نگهداری پیشگیرانه، بازدیدهای دوره ای و تست های تخصصی بهترین روش برای جلوگیری از فرسودگی زودهنگام و افزایش ایمنی سیستم هستند. با رعایت این اصول، می توان از عملکرد پایدار، روان و ایمن ترولی برای سال های طولانی بهره مند شد.
سوالات متداول ده نشانه خرابی ترولی جرثقیل
چگونه بفهمیم خرابی ترولی جرثقیل نیاز به تعمیر دارد یا تعویض؟
اگر خرابی فقط در قطعات سطحی مانند بوش ها، چرخ ها یا روانکاری باشد، تعمیر کافی است؛ اما اگر سایش شدید، ترک خوردگی چرخ ها، داغ شدن بیش از حد موتور یا انحراف جدی روی ریل دیده شود، تعویض کامل پیشنهاد می شود.
آیا تست بدون بار برای تشخیص خرابی ترولی کافی است؟
خیر. بسیاری از مشکلات فقط زمانی دیده می شوند که ترولی تحت بار واقعی کار کند. لرزش ها، مکث های ناگهانی و فشار بیش از حد روی موتور در تست بدون بار قابل مشاهده نیست.
آیا خرابی ترولی جرثقیل می تواند به ریل آسیب بزند؟
بله. وقتی چرخ ها یا بوش ها دچار سایش شدید باشند یا ترولی منحرف حرکت کند، فشار غیر متقارن بر ریل وارد می شود و این موضوع در طول زمان باعث تخریب، پله دار شدن یا ترک سطح ریل خواهد شد.
