انواع بالابر و وینچ از تجهیزات مهم برای جابه جایی و بلند کردن بار در محیط های مختلف هستند. این تجهیزات در کارگاه ها، کارخانه ها، سوله ها، پروژه های ساختمانی و بسیاری از محیط هایی که انتقال ایمن بار اهمیت دارد، مورد استفاده قرار می گیرند.
با توجه به تنوع مدل های موجود، انتخاب یک بالابر یا وینچ مناسب تنها بر اساس وزن بار انجام نمی شود؛ بلکه عواملی مانند ظرفیت دستگاه، ارتفاع جابه جایی، میزان استفاده، سرعت عملکرد، فضای نصب و شرایط کاری نیز در انتخاب نهایی تأثیرگذار هستند. در پروژه های صنعتی، استفاده از تجهیزاتی مانند جرثقیل سقفی می تواند برای جابه جایی ایمن و مؤثر بارها در ارتفاع گزینه مناسبی باشد. در ادامه با انواع بالابر و وینچ، تفاوت مدل های مختلف، کاربرد هرکدام و نکات مهم هنگام انتخاب این تجهیزات آشنا می شویم.

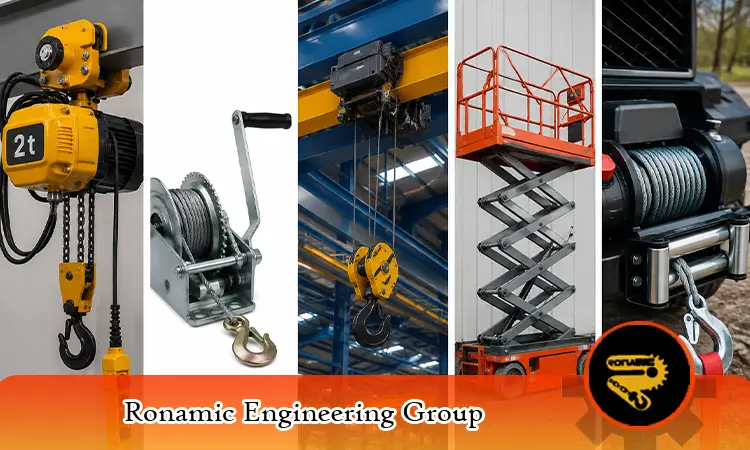

دسته بندی انواع بالابر و وینچ
تجهیزات بالابری براساس مکانیزم عملکرد و نوع کاربرد به گروه های مختلفی تقسیم می شوند. برخی مدل ها برای بلند کردن عمودی بار طراحی شده اند و برخی دیگر علاوه بر بلند کردن، امکان کشیدن، مهار و جابه جایی بار را نیز فراهم می کنند. در میان این تجهیزات، جرثقیل بازویی نیز به عنوان یکی از گزینه های کاربردی برای جابه جایی و بلند کردن بار در محیط های صنعتی و کارگاهی مورد استفاده قرار می گیرد.
به طور کلی مهم ترین انواع این تجهیزات شامل بالابر زنجیری، بالابر سیم بکسلی، بالابر برقی، بالابر دستی، وینچ برقی، وینچ دستی و وینچ هیدرولیکی هستند. هرکدام از این مدل ها ویژگی های خاص خود را دارند و انتخاب صحیح آن ها می تواند باعث افزایش ایمنی، کاهش استهلاک تجهیزات و بهبود سرعت عملیات شود.

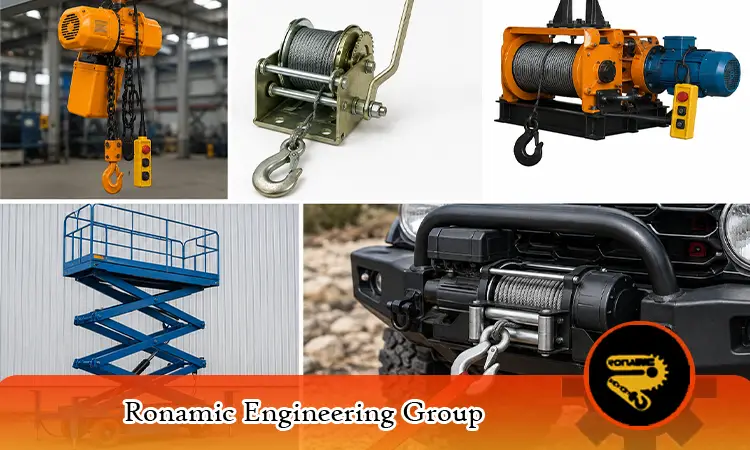

انواع بالابر و کاربرد هر مدل
بالابرها برای بلند کردن و انتقال عمودی بار طراحی شده اند و با توجه به ظرفیت، نوع نیروی محرک و شرایط استفاده، در مدل های مختلف تولید می شوند.

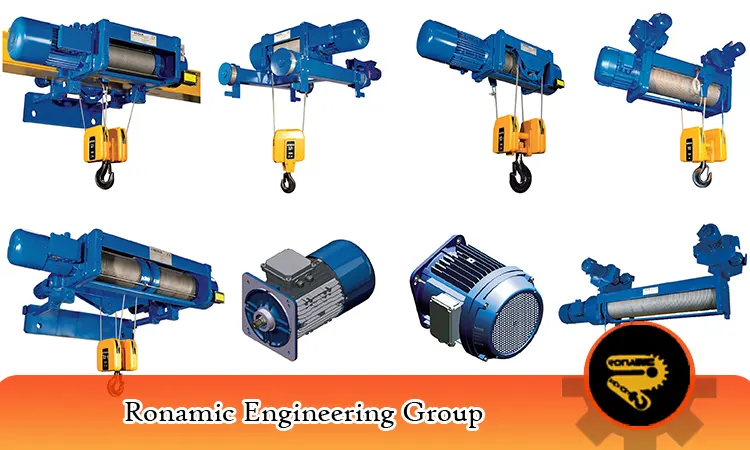

- انواع بالابر سیم بکسلی آویز و رونشین
بالابر سیم بکسلی برای بلندکردن بار با استفاده از سیم بکسل و درام یا سیستم قرقره ای استفاده می شود. مدل آویز معمولاً به سازه یا ریل متصل می شود و برای حرکت عمودی بار مناسب است. مدل رونشین روی سازه یا مسیر حرکتی قرار می گیرد و علاوه بر بالابری، امکان جابه جایی بار در امتداد مسیر را فراهم می کند. این بالابرها بیشتر در سالن های صنعتی، کارگاه ها، خطوط تولید و سیستم های جرثقیل سقفی کاربرد دارند.
سیم بکسلی آویز و رونشین

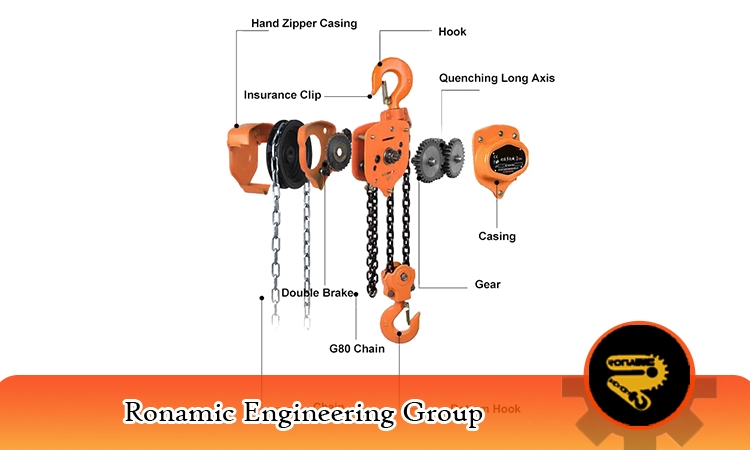

- بالابر دستی زنجیری
بالابر دستی زنجیری بدون نیاز به برق یا موتور کار می کند و اپراتور با کشیدن زنجیر دستی، نیروی لازم برای بلندکردن بار را ایجاد می کند. طراحی ساده و ابعاد نسبتاً کوچک باعث شده این مدل برای تعمیرگاه ها، کارگاه ها، نصب تجهیزات و عملیات نگهداری کاربردی باشد. در مقایسه با بالابرهای موتوری، سرعت آن کمتر است اما برای بسیاری از عملیات های مقطعی گزینه اقتصادی تری محسوب می شود.
بالابر دستی زنجیری

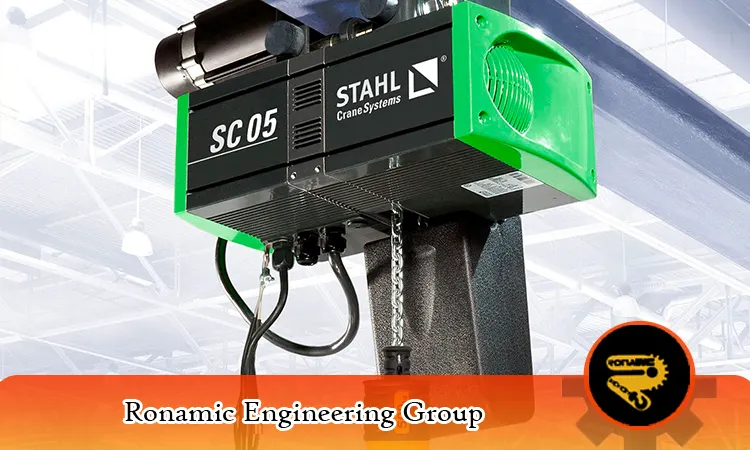

- بالابر زنجیری آویز
بالابر زنجیری آویز به یک نقطه ثابت، تیر، ریل یا سازه نگهدارنده متصل می شود و بار از قسمت پایینی آن آویزان است. این نوع بالابر می تواند دستی یا موتوری باشد. مدل های آویز برای مکان هایی مناسب هستند که نیاز اصلی، بلندکردن و پایین آوردن بار از یک موقعیت مشخص است و الزاماً به جابه جایی افقی بالابر نیازی وجود ندارد.
زنجیری آویز

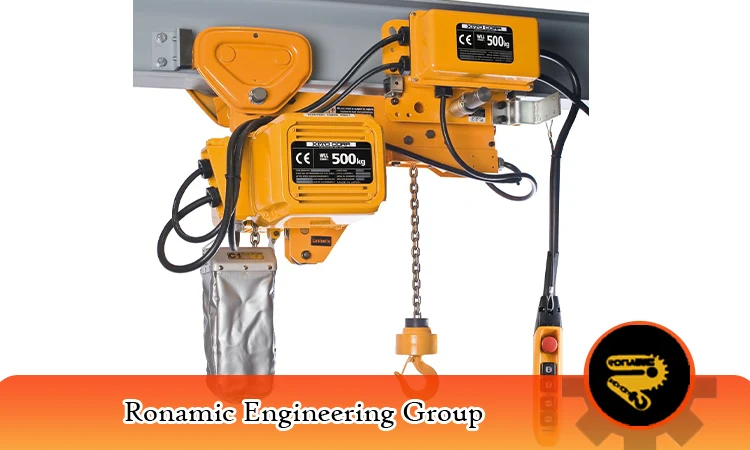

- بالابر زنجیری خاص
بالابر زنجیری خاص برای شرایطی طراحی می شود که بالابرهای استاندارد پاسخگوی نیاز پروژه نیستند. عواملی مانند ظرفیت غیرمعمول، ارتفاع بالابری زیاد، ابعاد خاص، سرعت مشخص، فضای نصب محدود یا شرایط ویژه محیطی می توانند نیاز به ساخت بالابر سفارشی ایجاد کنند. مشخصات این تجهیزات معمولاً بر اساس نیاز پروژه و نوع بار تعیین می شود.
زنجیری خاص

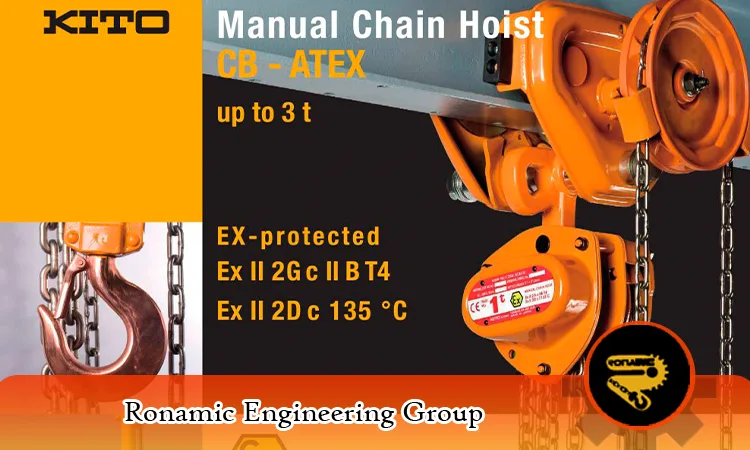

- بالابر زنجیری دستی ضدانفجار
این نوع بالابر برای محیط هایی طراحی شده که احتمال وجود گازها، بخارات یا گردوغبار قابل اشتعال وجود دارد. در مدل ضدانفجار، طراحی و انتخاب اجزا به شکلی انجام می شود که احتمال ایجاد جرقه یا منبع اشتعال کاهش پیدا کند. مزیت مهم بالابر دستی ضدانفجار این است که اساساً برای عملکرد به موتور الکتریکی نیاز ندارد و می تواند در برخی محیط های حساس مانند صنایع نفت، گاز و پتروشیمی مورد استفاده قرار گیرد؛ البته تجهیزات باید متناسب با طبقه بندی خطر محل انتخاب شوند.
زنجیری دستی ضدانفجار

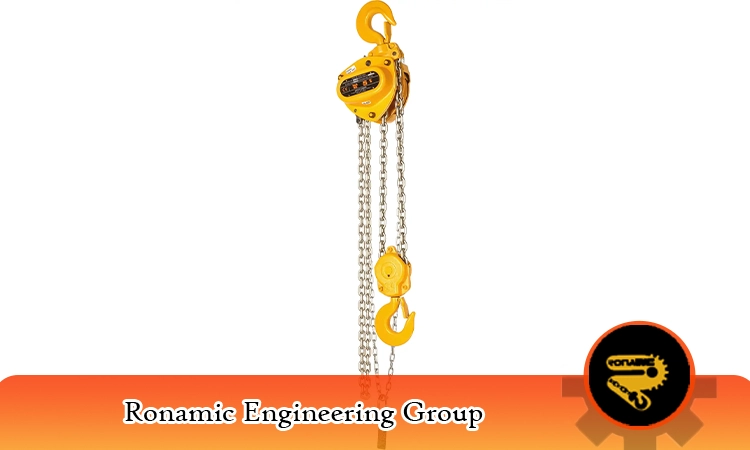

- بالابر زنجیری دستی
بالابر زنجیری دستی یکی از ساده ترین تجهیزات برای بلندکردن بار است. عملکرد آن بر پایه انتقال نیروی دست اپراتور از طریق زنجیر دستی، چرخ زنجیر و مکانیزم گیربکس انجام می شود. وزن کم، عدم نیاز به برق و امکان استفاده در بسیاری از شرایط کاری از مزایای آن است. این تجهیزات برای نصب، تعمیرات، مونتاژ و جابه جایی بار در کارگاه ها بسیار رایج هستند.
زنجیری دستی
- بالابر زنجیری ضدانفجار
بالابر زنجیری ضدانفجار می تواند به صورت دستی یا در برخی طراحی ها به شکل موتوری ساخته شود و برای محیط های دارای ریسک انفجار مورد استفاده قرار گیرد. تفاوت اصلی آن با بالابر معمولی، استفاده از قطعات و طراحی مناسب برای محیط های مستعد انفجار است. این تجهیزات در صنایع نفت و گاز، پتروشیمی، رنگ، مواد شیمیایی و برخی کارخانه های صنعتی کاربرد دارند. انتخاب مدل مناسب باید بر اساس استاندارد، زون بندی محیط و سطح حفاظت مورد نیاز انجام شود.

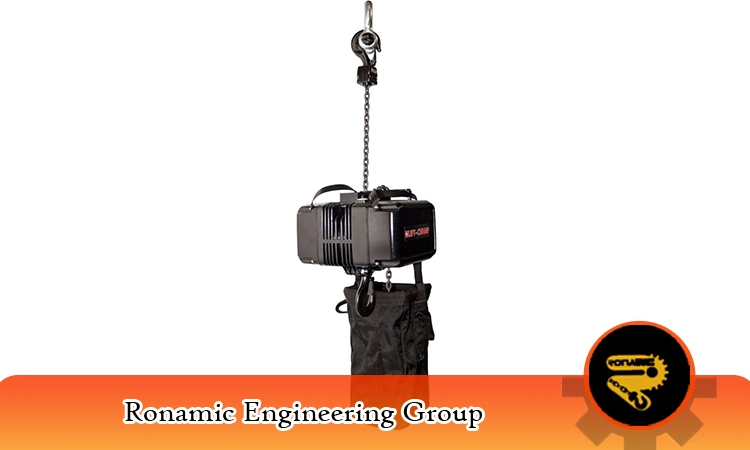

- بالابر زنجیری متحرک
بالابر زنجیری متحرک علاوه بر امکان بلندکردن بار، قابلیت حرکت در امتداد یک مسیر یا تیر را نیز دارد. معمولاً این مدل به یک ترولی مجهز می شود که روی تیر حرکت می کند. در نتیجه اپراتور می تواند بار را ابتدا بلند کرده و سپس آن را در راستای مسیر جابه جا کند. این ویژگی برای کارگاه ها و خطوط تولیدی که نقاط مختلفی برای بارگیری و تخلیه دارند بسیار کاربردی است.
زنجیری متحرک

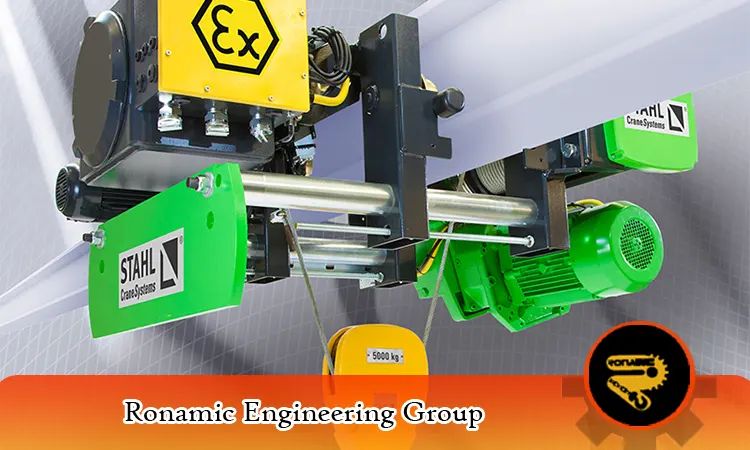

- بالابر سیم بکسلی ضدانفجار
بالابر سیم بکسلی ضدانفجار برای بلندکردن و جابه جایی بارهای سنگین در محیط های دارای خطر انفجار طراحی می شود. به دلیل استفاده از سیم بکسل، این نوع بالابر می تواند برای ظرفیت ها و ارتفاع های بالابری قابل توجه مورد استفاده قرار گیرد. در صنایع نفت، گاز، پتروشیمی و سایر محیط های خطرناک، علاوه بر ظرفیت و ارتفاع، باید مشخصات ضدانفجار موتور، تجهیزات برقی، کنترل ها و سایر اجزا نیز با شرایط محیط سازگار باشد.
سیم بکسلی ضدانفجار

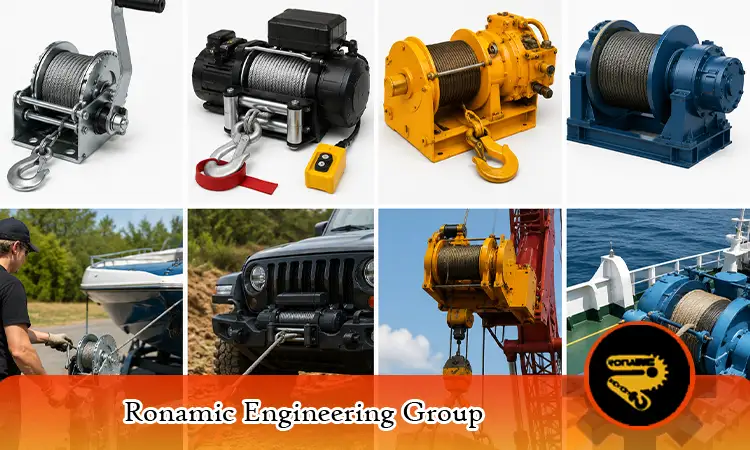

انواع وینچ و کاربرد آن ها

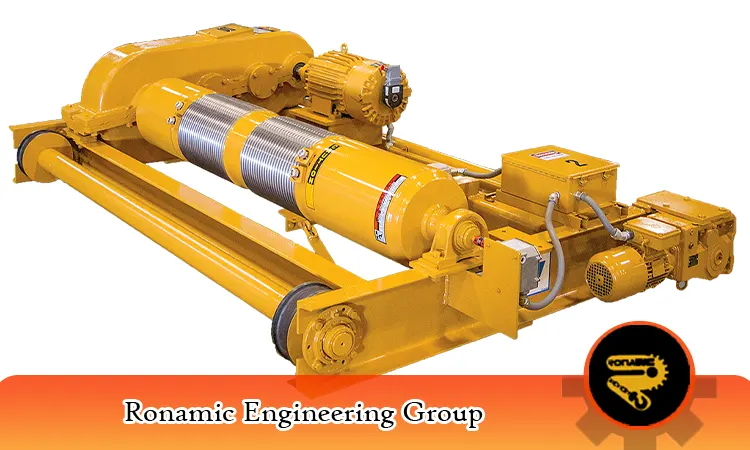

- اوپن وینچ سیم بکسلی
اوپن وینچ سیم بکسلی (Open Winch) یکی از تجهیزات صنعتی برای بلندکردن و جابه جایی بارهای سنگین است که مکانیزم اصلی آن بر پایه سیم بکسل، درام، موتور و گیربکس کار می کند. به این تجهیز «اوپن» یا باز گفته می شود، زیرا مجموعه وینچ به صورت ماژولار و با اجزای قابل دسترسی طراحی شده و برخلاف وینچ های کامپکت، قطعات اصلی آن ساختار یکپارچه و بسته ای ندارند.
اوپن وینچ ها معمولاً در جرثقیل های سقفی، دروازه ای، بازویی و تجهیزات لیفتینگ صنعتی استفاده می شوند و برای پروژه هایی که به ظرفیت بالا، ارتفاع بالابری زیاد یا کارکرد مداوم نیاز دارند، گزینه مناسبی هستند.
اوپن وینچ سیم بکسلی

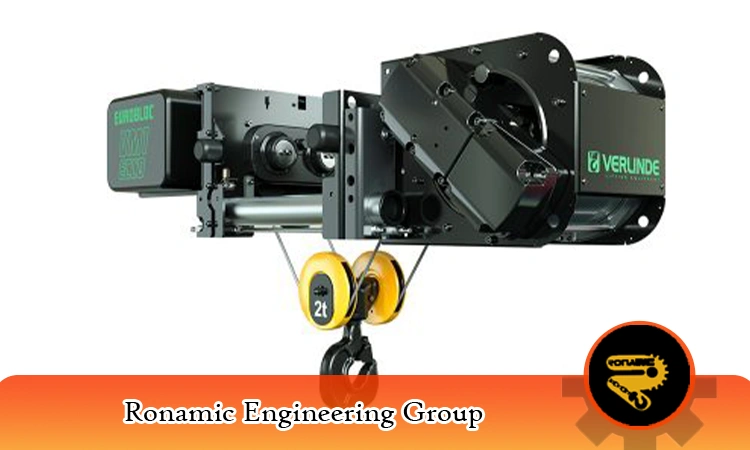

- وینچ چهارکاره آویز
وینچ چهارکاره آویز یک تجهیز موتوری برای بلندکردن و جابه جایی بار است که معمولاً قابلیت انجام چهار حرکت اصلی را در یک سیستم فراهم می کند: حرکت بالا، پایین، چپ و راست. بسته به طراحی و ساختار دستگاه، این حرکات می توانند برای کنترل دقیق موقعیت بار در محیط کارگاهی یا صنعتی مورد استفاده قرار بگیرند.
این نوع وینچ معمولاً دارای موتور، گیربکس، سیستم بالابری، سیم بکسل یا زنجیر و تجهیزات کنترلی است. مدل های آویز برای نصب روی سازه یا سیستم های مناسب حمل بار طراحی می شوند و در کارگاه ها، خطوط تولید و پروژه های نصب و تعمیرات کاربرد دارند.
وینچ چهارکاره آویز

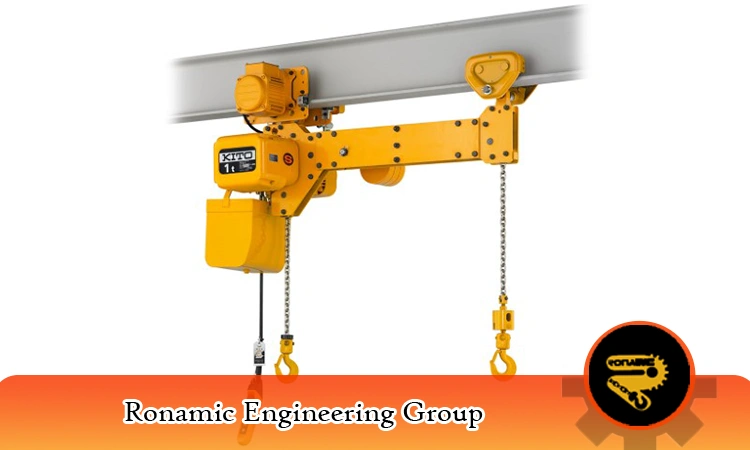

وینچ زنجیری دو قلاب
وینچ زنجیری دو قلاب دارای دو قلاب برای اتصال و نگهداری بار است و با استفاده از زنجیر، امکان بلندکردن یا مهار بار را فراهم می کند. استفاده از دو نقطه اتصال می تواند در برخی کاربردها به توزیع بهتر نیرو و نگهداری مناسب تر بار کمک کند.
این تجهیزات در عملیات نصب، تعمیرات، جابه جایی تجهیزات و کاربردهای صنعتی مورد استفاده قرار می گیرند. هنگام استفاده از مدل دو قلاب، باید ظرفیت مجاز، زاویه قرارگیری قلاب ها و نحوه توزیع بار به دقت رعایت شود؛ زیرا ظرفیت قابل تحمل سیستم به نحوه بارگذاری نیز وابسته است.
وینچ زنجیری دو قلاب
انواع ترولی و کاربرد آن
ترولی یکی از تجهیزات مهم در جابجایی و لیفتینگ بار است که برای حرکت افقی بالابر و بار روی تیر یا ریل استفاده می شود. این تجهیز معمولا در کنار بالابرهای زنجیری و سیم بکسلی قرار می گیرد و به اپراتور امکان می دهد پس از بلند کردن بار، آن را در امتداد مسیر مشخص جابجا کند. ترولی در انواع دستی، برقی و هرزگرد تولید می شود و در کارگاه ها، کارخانه ها، سوله ها، خطوط تولید و جرثقیل های سقفی کاربرد دارد. انتخاب ترولی مناسب به عواملی مانند ظرفیت بار، نوع تیر، طول مسیر و شرایط کاری بستگی دارد.

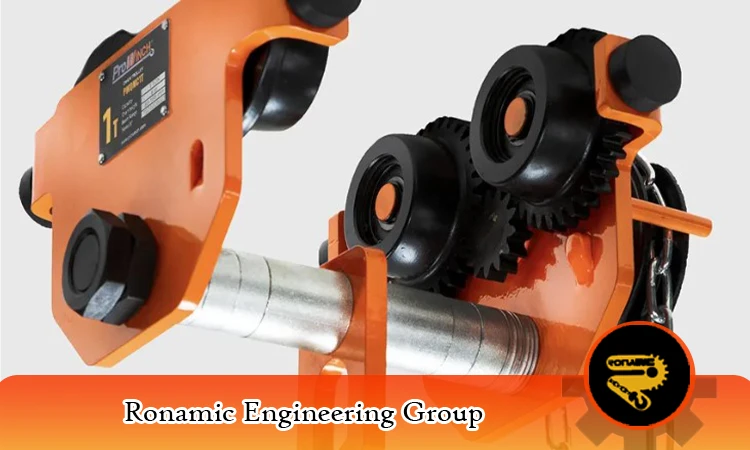

- ترولی دستی
ترولی دستی وسیله ای برای جابه جایی افقی بار روی تیر یا ریل است و به تنهایی وظیفه اصلی بلندکردن بار را ندارد. این تجهیز معمولاً به یک بالابر زنجیری یا سیم بکسلی متصل می شود؛ بالابر بار را بلند می کند و ترولی امکان حرکت دادن آن در امتداد تیر را فراهم می کند.
ترولی دستی معمولاً با نیروی دست حرکت می کند و به دلیل ساختار ساده، عدم نیاز به برق و نگهداری نسبتاً آسان، در کارگاه ها، سوله ها، تعمیرگاه ها و خطوط تولید کاربرد دارد. ظرفیت ترولی باید متناسب با وزن بار و ظرفیت بالابر انتخاب شود.
ترولی دستی

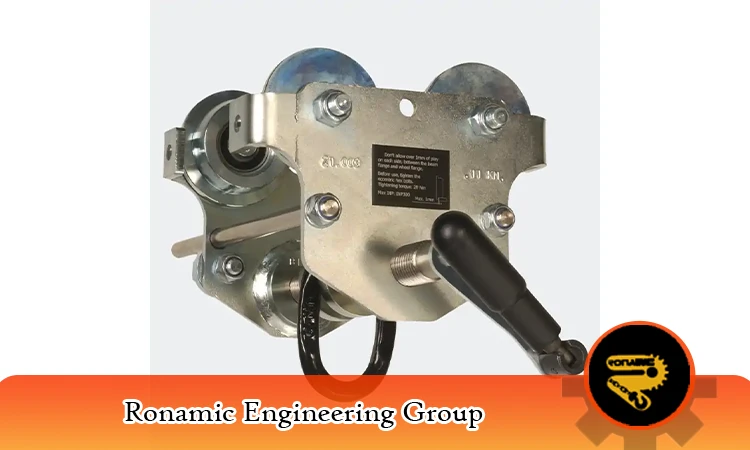

- ترولی هرزگرد
ترولی هرزگرد نوعی ترولی است که مکانیزم حرکتی موتوری یا گیربکسی ندارد و برای حرکت دادن مجموعه بالابری روی تیر از نیروی خارجی یا کشش استفاده می کند. چرخ های آن روی فلنج تیر حرکت می کنند و معمولاً در کنار بالابرهای زنجیری یا سایر تجهیزات لیفتینگ مورد استفاده قرار می گیرند.
تفاوت مهم آن با ترولی های دنده ای این است که حرکت آن به کمک سیستم چرخ دنده و زنجیر دستی انجام نمی شود. به همین دلیل ساختار ساده تری دارد و برای برخی کاربردهای سبک تر یا سیستم هایی که حرکت دهی مجموعه به شکل دیگری انجام می شود، گزینه مناسبی است.
ترولی هرزگرد
تفاوت بالابر و وینچ؛ کدام گزینه مناسب تر است؟
اگرچه بالابر و وینچ هر دو برای جابه جایی بار استفاده می شوند، اما عملکرد آن ها یکسان نیست. بالابر بیشتر برای بلند کردن عمودی بار طراحی شده و معمولاً در سیستم هایی استفاده می شود که حرکت کنترل شده رو به بالا و پایین اهمیت دارد. در مقابل، وینچ علاوه بر قابلیت بلند کردن، برای کشیدن بار، مهار تجهیزات و جابه جایی در مسیرهای مختلف کاربرد بیشتری دارد. بنابراین هنگام انتخاب بین این دو تجهیز باید ابتدا نوع عملیات، وزن بار، شرایط محیطی و میزان استفاده مشخص شود.
راهنمای انتخاب انواع بالابر و وینچ مناسب
انتخاب تجهیزات مناسب نیازمند بررسی چند عامل مهم است. ظرفیت بار یکی از مهم ترین معیارها محسوب می شود، زیرا استفاده از دستگاهی با ظرفیت کمتر از نیاز می تواند باعث کاهش ایمنی و آسیب به تجهیزات شود.
ارتفاع جابه جایی نیز اهمیت زیادی دارد؛ زیرا برخی مدل ها برای لیفت های کوتاه و برخی برای ارتفاع های بیشتر طراحی شده اند. میزان استفاده روزانه، سرعت مورد نیاز، شرایط محیط مانند رطوبت و گردوغبار و فضای نصب نیز باید قبل از خرید بررسی شوند.
عوامل موثر بر قیمت انواع بالابر و وینچ
قیمت بالابر و وینچ به عوامل مختلفی مانند ظرفیت، نوع مکانیزم، کیفیت قطعات، برند سازنده، سرعت عملکرد و تجهیزات جانبی بستگی دارد. برای مثال مدل های برقی و تجهیزاتی که برای کارکرد مداوم طراحی شده اند معمولاً به دلیل استفاده از موتور، سیستم کنترل و قطعات مقاوم تر قیمت بالاتری دارند. هنگام بررسی قیمت بهتر است تنها هزینه اولیه خرید در نظر گرفته نشود، بلکه دوام دستگاه، هزینه نگهداری و دسترسی به قطعات نیز بررسی شود.
مزایای استفاده از بالابر و وینچ
استفاده از تجهیزات مناسب جابه جایی بار باعث افزایش سرعت عملیات، کاهش فشار کاری کارکنان و افزایش ایمنی محیط می شود. تجهیزاتی مانند جرثقیل دروازه ای با فراهم کردن امکان جابه جایی و بلند کردن بارهای سنگین، در بسیاری از محیط های صنعتی و کارگاهی کاربرد دارند. همچنین این تجهیزات امکان کنترل دقیق تر بار را فراهم می کنند و از آسیب های ناشی از جابه جایی دستی بارهای سنگین جلوگیری خواهند کرد.
نکات ایمنی هنگام استفاده از بالابر و وینچ
رعایت نکات ایمنی در زمان استفاده از بالابر و وینچ اهمیت زیادی دارد. بررسی ظرفیت مجاز دستگاه، انجام سرویس های دوره ای، کنترل سلامت سیم بکسل و زنجیر و جلوگیری از بارگذاری بیش از حد، از مهم ترین مواردی هستند که باید رعایت شوند. نگهداری صحیح تجهیزات علاوه بر افزایش ایمنی، باعث افزایش عمر مفید دستگاه نیز خواهد شد.
کاربرد انواع بالابر و وینچ
انواع بالابر و وینچ در حوزه های مختلفی مانند کارخانه ها، کارگاه های تولیدی، صنایع فلزی، تعمیرگاه ها، پروژه های عمرانی، انبارها و خطوط تولید استفاده می شوند. با توجه به تنوع کاربردها، انتخاب مدل مناسب باید براساس نیاز واقعی مجموعه و شرایط کاری انجام شود.
چگونه عمر بالابر و وینچ را افزایش دهیم؟
سرویس دوره ای، بررسی قطعات متحرک، کنترل وضعیت موتور، سیم بکسل و زنجیر و جلوگیری از استفاده خارج از ظرفیت، مهم ترین اقداماتی هستند که باعث افزایش عمر تجهیزات می شوند. نگهداری منظم علاوه بر کاهش خرابی های ناگهانی، هزینه تعمیرات را نیز کاهش می دهد.
جمع بندی
انواع بالابر و وینچ در مدل های مختلفی تولید می شوند و هرکدام برای شرایط کاری مشخصی کاربرد دارند. بالابرهای زنجیری، سیم بکسلی، برقی و دستی بیشتر برای بلند کردن بار استفاده می شوند، در حالی که وینچ ها علاوه بر لیفت، برای کشیدن و مهار بار نیز کاربرد دارند. برای انتخاب بهترین گزینه باید عواملی مانند وزن بار، شرایط کاری، میزان استفاده و نوع عملیات بررسی شود. انتخاب صحیح بالابر یا وینچ باعث افزایش ایمنی، کاهش هزینه های نگهداری و بهبود عملکرد سیستم جابه جایی بار خواهد شد.
سوالات متداول انواع بالابر و وینچ
- آیا بالابر و وینچ کاربرد یکسانی دارند؟
خیر. بالابر بیشتر برای بلند کردن عمودی بار استفاده می شود، اما وینچ علاوه بر لیفت، برای کشیدن و مهار بار نیز کاربرد دارد. - کدام نوع بالابر برای کارهای سنگین مناسب تر است؟
برای بارهای سنگین و استفاده طولانی مدت معمولاً بالابرهای سیم بکسلی و برقی انتخاب مناسب تری هستند. - بالابر زنجیری چه کاربردی دارد؟
بالابر زنجیری برای بلند کردن، جابه جایی و پایین آوردن بارهای سنگین در کارگاه ها، کارخانه ها، انبارها و پروژه های عمرانی استفاده می شود و به دلیل سادگی و دوام، برای حمل بارهای مختلف کاربرد دارد.
