شگل چیست
شگل جرثقیل چیست؟ شگل جرثقیل یکی از مهم‌ترین ابزارهای اتصال در صنایع حمل‌ونقل و جابه‌جایی بارهای سنگین است. این وسیله در ظاهر شاید ساده به نظر برسد، اما نقش بسیار کلیدی در ایمنی و کارایی عملیات بلند کردن و انتقال اجسام دارد. در واقع، شگل جرثقیل همان قطعه‌ای است که بین جرثقیل و بار قرار می‌گیرد و ارتباط مطمئن بین آن‌ها را فراهم می‌کند. این اتصال نه تنها باید تحمل وزن بسیار بالا را داشته باشد، بلکه باید در برابر فشار، کشش، سایش و گاهی دماهای بالا مقاومت کند.
در این مقاله به صورت کامل و کاربردی به معرفی شگل جرثقیل، پاسخ به پرسش شگل جرثقیل چیست؟، انواع آن، نحوه استفاده، اهمیت انتخاب درست و نکات ایمنی مرتبط با آن می‌پردازیم.

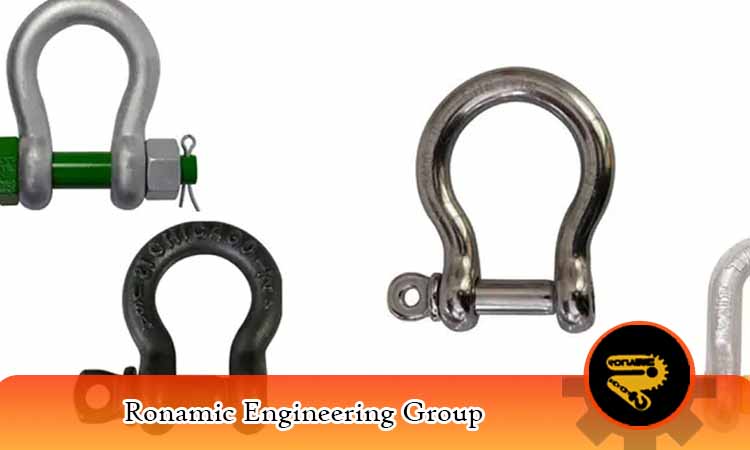

شگل جرثقیل چیست؟
شگل جرثقیل (Crane Shackle) ابزاری فلزی است که برای اتصال بین بار و تجهیزات بلند کننده نظیر جرثقیل ها، وینچ ها و لیفتراک ها استفاده می‌شود. شگل به شکل حلقه باز طراحی شده و با یک پین یا پیچ بسته می‌شود تا بار به طور امن متصل شود.
شکل کلی شگل شبیه حرف “U” یا “Ω” است که از دو بخش اصلی تشکیل می‌شود:
- بدنه (Bow یا Dee)
- پین (Pin)
شگل ها در اشکال و اندازه های مختلف برای کاربردهای متنوع طراحی شدهاند. آن ها عمدتاً از فولاد سخت کاری شده، استنلس استیل یا آلیاژهای مقاوم ساخته می‌شوند تا فشارهای زیاد را تحمل کنند.
شگل جرثقیل چیست؟
ویژگی های مهم شگل جرثقیل:
- مقاومت بالا در برابر کشش و فشار
- قابلیت اتصال سریع و ایمن
- قابلیت باز و بسته شدن سریع
- استانداردهای ایمنی مشخص
انواع شگل جرثقیل
شگل ها بر اساس طراحی و نوع کاربرد در چند دسته مختلف طبقه بندی می‌شوند. آشنایی با این انواع به شما کمک می کند در انتخاب مناسب تر عمل کنید.
- شگل D شکل (Dee Shackle)
این نوع شگل دارای بدنه ای مستقیم تر و باریک تر است. مناسب برای بار هایی است که کشش مستقیم دارند. - شگل خمیده یا قوس دار (Bow Shackle)
بدنه ای با انحنای بیشتر دارد و برای بارهایی که در چند جهت فشار وارد می‌شود بسیار مناسب است. - شگل پیچ‌دار (Screw Pin Shackle)
دارای پینی با رزوه است که باز و بسته کردن آن را سریع و آسان می‌کند. برای بارهای موقتی یا کاربردهای متغیر مناسب است. - شگل پین بولت دار (Bolt Type Shackle)
پینی دارد که با یک مهره و خار ایمن می‌شود. مناسب برای بارهای دائمی یا استفاده طولانی مدت. - شگل پهن یا عریض (Wide Body Shackle)
برای توزیع بهتر نیرو و کاهش تمرکز تنش در بند یا زنجیر مورد استفاده قرار می‌گیرد.
نکات انتخاب نوع مناسب شگل جرثقیل:
- نوع بار
- جهت کشش نیرو
- میزان استفاده (دائم یا موقتی)
- شرایط محیطی (رطوبت، حرارت، گرد و غبار)
اهمیت انتخاب شگل جرثقیل
اهمیت انتخاب شگل جرثقیل زمانی بیشتر مشخص می‌شود که بدانیم این قطعه به ظاهر ساده، یکی از نقاط حیاتی در ایمنی سیستم های بلند کردن بار محسوب می‌شود. در تجهیزاتی مانند جرثقیل سقفی، اگر شگل به درستی انتخاب نشود یا با ظرفیت و نوع بار تناسب نداشته باشد، خطرات جدی مانند سقوط بار، آسیب به تجهیزات و حتی تهدید جان اپراتورها را در پی خواهد داشت. شگل باید از نظر جنس، نوع قفل، تحمل وزن و شرایط محیطی دقیقاً متناسب با کاربرد باشد تا عملکرد جرثقیل به طور ایمن و مؤثر انجام شود. انتخاب صحیح این قطعه کوچک، نقش بزرگی در حفظ امنیت کل سیستم دارد.
عوامل مؤثر در انتخاب صحیح:
- وزن بار و ضریب ایمنی مورد نیاز
- زاویه کشش
- محیط کاری (داخل یا خارج از ساختمان، مناطق مرطوب یا خشک)
نکات استفاده از شگل جرثقیل
استفاده صحیح از شگل جرثقیل نقش مهمی در ایمنی و دوام تجهیزات جابه‌جایی بار دارد. در ادامه به مهم‌ترین نکاتی که هنگام استفاده از شگل باید رعایت شود اشاره می‌کنیم:
- ظرفیت مجاز را رعایت کنید:
- آسیب ببیند یا تغییر شکل دهد، آن را تعمیر نکنید؛ بلکه بلافاصله با یک شگل استاندارد و سالم جایگزین نمایید.
نحوه استفاده از شگل جرثقیل
استفاده صحیح از شگل جرثقیل نه تنها عملکرد صحیح آن را تضمین می‌کند، بلکه خطرات ناشی از شکست یا افتادن بار را کاهش می‌دهد.
مراحل استفاده صحیح:
- بررسی وضعیت ظاهری شگل: وجود ترک، زنگ زدگی، تغییر شکل و سایش
- انتخاب نوع مناسب: براساس جهت نیرو و وزن بار
- اتصال بار: عبور دادن طناب یا زنجیر از داخل شگل و بستن پین
- بستن پین: اطمینان از قفل شدن کامل پین
- آزمایش اولیه: بالا بردن بار در ارتفاع کم برای تست اتصال
راهنمای استفاده صحیح از شگل جرثقیل
رعایت اصول راهنمای استفاده نه تنها امنیت عملیات را بالا می‌برد بلکه از هزینه های بعدی جلوگیری می‌کند.
راهنمای ایمنی برای کاربران شگل جرثقیل:
- همیشه از شگل با ظرفیت بالاتر از وزن بار استفاده کنید.
- برچسب مشخصات شگل را مطالعه کنید.
- از کشیدن شگل روی زمین یا ضربه زدن به آن پرهیز کنید.
- پس از هر شیفت کاری، شگل را بررسی و روانکاری نمایید.
- شگل‌هایی که در معرض حرارت بالا بوده‌اند را پیش از استفاده مجدد تست کنید.

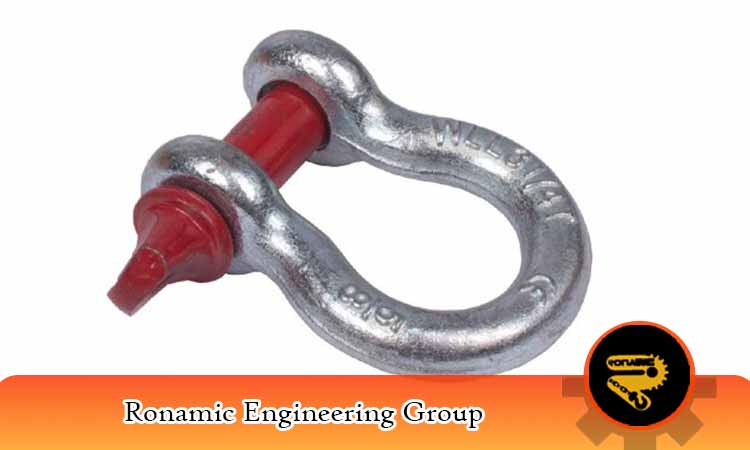

روش های حرارت شگل جرثقیل
برخی کاربردها نیاز به گرم کردن یا حرارت دهی شگل دارند که باید با دقت بالا و تحت استانداردهای مشخص انجام شود. همچنین شگل هایی که در فرآیند جوشکاری یا محیط های داغ استفاده می‌شوند، نیاز به بررسی بیشتری دارند.
نکاتی درباره حرارت شگل:
- شگل ها در دمای بیش از ۲۰۰ درجه سانتی گراد نباید بدون بررسی استفاده شوند.
- حرارت دهی نباید باعث تغییر رنگ (نارنجی یا آبی شدن سطح) شود.
- از سرد کردن سریع با آب یا روغن اجتناب کنید؛ زیرا باعث تردی فلز می‌شود.
مواردی که نیاز به بررسی دارند:
- تغییر سختی سطحی شگل
- کاهش مقاومت کششی
- احتمال ترک خوردگی در نقاط جوش یا خم
روش های حرارت شگل جرثقیل
سخن پایانی
شگل جرثقیل، با اینکه ابزاری کوچک در مقایسه با سایر اجزای سیستم جابجایی بار به نظر می‌رسد، اما نقش حیاتی در حفظ ایمنی و کارایی کل مجموعه دارد. انتخاب درست، استفاده اصولی، نگهداری مناسب و رعایت نکات ایمنی در مورد این ابزار، باعث افزایش طول عمر تجهیزات، جلوگیری از حوادث کاری و بهره‌وری بیشتر می‌شود. همیشه به یاد داشته باشید که کیفیت تجهیزات اتصال همانند کیفیت خود جرثقیل اهمیت دارد.
سوالات متداول شگل چیست
آیا میتوان از یک شگل برای همه نوع بار استفاده کرد؟
خیر، شگل ها بر اساس نوع بار، جهت نیرو و شرایط محیطی متفاوت طراحی شدهاند. همیشه باید نوع مناسب را انتخاب کرد.
آیا شگل استنلس استیل بهتر از شگل فولادی است؟
در محیط های مرطوب یا خورنده بله، اما شگل فولادی برای کاربردهای سنگین تر مناسب تر است.
عمر مفید شگل چقدر است؟
بسته به شرایط استفاده، نگهداری و کیفیت ساخت، بین چند ماه تا چند سال متغیر است.
