اینورتر در جرثقیل سقفی چه کاربردی دارد؟
در مهندسی مدرن سازه های انتقالی، مدیریت سرعت و کنترل نیرو به اندازه استحکام سازه اهمیت دارد. یکی از چالش های رایج در جرثقیل های سقفی، ضربه های ناگهانی هنگام شروع حرکت یا توقف است؛ ضربه هایی که باعث نوسان بار، کاهش دقت اپراتور و وارد شدن تنش های شدید به موتور و گیربکس می شوند. این مسئله در خطوط تولید پرتردد می تواند به افزایش استهلاک و هزینه های تعمیرات منجر شود.
در این میان یک پرسش کلیدی مطرح می شود اینورتر در جرثقیل سقفی چه کاربردی دارد؟ اینورتر یا درایو فرکانس متغیر با کنترل تدریجی دور موتور، حرکت های پله ای و خشن را به حرکتی نرم و یکنواخت تبدیل می کند. نتیجه این فناوری، کاهش شوک های مکانیکی، افزایش ایمنی باربرداری و بهبود بهره وری کلی سیستم است؛ موضوعی که امروز به یک استاندارد مهم در طراحی جرثقیل های صنعتی تبدیل شده است.
اینورتر چیست و چگونه کار می کند؟
برای درک کاربرد اینورتر در جرثقیل سقفی، ابتدا باید با ماهیت الکترونیکی این دستگاه آشنا شویم. اینورتر که با نام VFD (Variable Frequency Drive) نیز شناخته می شود، دستگاهی است که برق متناوب با فرکانس ثابت را دریافت کرده و آن را به برق متناوب با فرکانس و ولتاژ متغیر تبدیل می کند.
از آنجایی که سرعت چرخش موتورهای القایی در جرثقیل مستقیماً با فرکانس برق ورودی رابطه دارد، اینورتر با تغییر فرکانس، به ما اجازه می دهد که سرعت موتور را از صفر تا صد درصد توان بدون از دست دادن گشتاور کنترل کنیم. در واقع، اینورتر مانند یک پدال گاز هوشمند عمل می کند که به جای تزریق ناگهانی سوخت (برق)، جریان را به آرامی و با منحنی شتاب گیری مشخص به موتور هدایت می کند.
تجهیزات داخلی اینورتر شامل بخش های یکسوساز، فیلتر و اینورتر است که با همکاری هم، نوسانات شبکه برق را حذف کرده و یک خروجی تمیز و مدیریت شده برای موتور فراهم می آورند. این کنترل سرعت جرثقیل به صورت دیجیتال انجام می شود، به این معنا که اپراتور می تواند پارامترهای مختلفی نظیر زمان شتاب گیری (Acceleration) و زمان ترمزگیری (Deceleration) را به صورت دقیق بر حسب ثانیه تنظیم کند. این سطح از دقت در مدیریت انرژی الکتریکی، همان چیزی است که تفاوت میان یک سیستم سنتی و یک جرثقیل مدرن و کارآمد را رقم می زند.

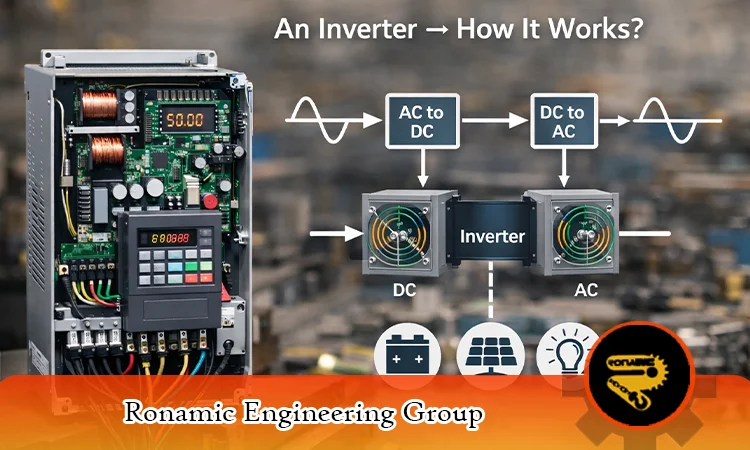

اینورتر چیست و چگونه کار می کند؟
نقش اینورتر در عملکرد جرثقیل سقفی
نقش کلیدی اینورتر در ساختار جرثقیل، فراتر از یک تغییر دهنده سرعت ساده است؛ این دستگاه در واقع به عنوان قلب سیستم کنترل جرثقیل عمل می کند. در جرثقیل های قدیمی، موتورها بلافاصله پس از فشار دادن دکمه فرمان با حداکثر توان روشن می شدند که منجر به حرکت جهشی جرثقیل می گشت.
اما با نصب اینورتر، جرثقیل با سرعت بسیار کم شروع به حرکت کرده و به تدریج به سرعت نهایی می رسد. این ویژگی در هنگام بلند کردن بارهای سنگین و حساس که کوچکترین تکانی می تواند منجر به حادثه شود، حیاتی است. اینورتر اجازه می دهد که بار به آرامی از روی زمین کنده شود و تنش کششی در سیم بکسل به صورت تدریجی افزایش یابد.
علاوه بر حرکت های طولی و عرضی، کاربرد اینورتر در جرثقیل سقفی در بخش بالابری (Hoisting) نیز بسیار برجسته است. اینورتر در این بخش وظیفه دارد تا از پدیده “سقوط بار در لحظه شروع” جلوگیری کند. با استفاده از قابلیت های پیشرفته ای نظیر “ترمز مغناطیسی هوشمند”، اینورتر ابتدا گشتاور کافی در موتور ایجاد کرده و سپس فرمان باز شدن ترمز مکانیکی را صادر می کند.
این هماهنگی دقیق بین بخش الکتریکی و مکانیکی باعث می شود که جابه جایی بار در ارتفاع با بالاترین سطح اطمینان و بدون کوچکترین لغزشی انجام شود که این خود بزرگترین دستاورد در مهندسی سیستم های جابه جایی مواد است.
مزایای استفاده از اینورتر در جرثقیل
مزایای استفاده از اینورتر در جرثقیل سقفی تنها به کنترل سرعت محدود نمیشود، بلکه این فناوری به صورت مستقیم بر مصرف انرژی، ایمنی عملیاتی و هزینه های نگهداری تأثیر می گذارد. درایو فرکانس متغیر با حذف جریان های هجومی در لحظه استارت، فشار وارد بر شبکه برق را کاهش می دهد و مانع از مصرف غیر ضروری انرژی می شود. این موضوع زمانی اهمیت بیشتری پیدا می کند که عملکرد این تجهیز را در کنار سیستم برق رسانی برای جرثقیل سقفی بررسی کنیم؛ زیرا هماهنگی میان اینورتر و ساختار برق رسانی، از نوسانات ناگهانی ولتاژ جلوگیری کرده و پایداری کل سیستم را افزایش می دهد. از طرفی با تنظیم توان خروجی متناسب با وزن بار، از اتلاف انرژی به شکل گرمای اضافی در موتور جلوگیری کرده و راندمان سیستم را به شکل محسوسی بهبود می بخشد.
در حوزه ایمنی نیز کنترل نرم حرکت و توقف، نوسانات پاندولی بار را به حداقل می رساند و ریسک برخورد با تجهیزات یا پرسنل را کاهش می دهد. علاوه بر این، وجود سیستم های حفاظتی داخلی در اینورتر باعث می شود در شرایطی مانند اضافه بار، قطع فاز یا افزایش دمای موتور، سیستم به صورت خودکار متوقف شود و از بروز خسارات سنگین جلوگیری کند. از منظر نگهداری نیز اینورتر با استفاده از ترمز گیری الکتریکی، انرژی جنبشی را پیش از درگیر شدن ترمز مکانیکی مهار می کند و همین موضوع باعث افزایش عمر قطعات مصرفی و کاهش استهلاک مکانیکی می شود. مهم ترین مزایای عملی استفاده از اینورتر عبارت اند از:
- جلوگیری از ایجاد جریان های هجومی و کاهش هزینه دیماند برق
- تنظیم دقیق سرعت و توان متناسب با شرایط بار
- حذف شوک های مکانیکی در زمان استارت و توقف
- کاهش نوسان و لنگر انداختن بار
- افزایش ایمنی اپراتور و تجهیزات اطراف
- افزایش عمر لنت های ترمز و کاهش فشار بر گیربکس و کوپلینگ ها
- کاهش ارتعاشات سازه و جلوگیری از شل شدن اتصالات در بلند مدت
در مجموع، استفاده از اینورتر نه تنها بهرهوری جرثقیل را افزایش می دهد، بلکه با کاهش هزینه های انرژی و تعمیرات، یک سرمایه گذاری هوشمندانه و بلند مدت برای مجموعه های صنعتی محسوب میشود.
آیا استفاده از اینورتر همیشه ضروری است؟
اگرچه مزایای اینورتر بی شمار است، اما ضرورت استفاده از آن بستگی به نوع کاربری جرثقیل دارد. در جرثقیل های خدماتی که به ندرت استفاده می شوند و بارهای آن ها حساسیت بالایی ندارند، ممکن است از سیستم های کنتاکتوری ساده استفاده شود تا هزینه اولیه تجهیز کاهش یابد. اما در محیط های تولیدی دائم کار، خطوط مونتاژ دقیق، و یا زمانی که ظرفیت جرثقیل بالا است، استفاده از اینورتر نه یک انتخاب، بلکه یک ضرورت مهندسی است.
بدون اینورتر، کنترل سرعت جرثقیل در فواصل کوتاه عملاً غیرممکن است و اپراتور ناچار است با روش “تیک تیک” (قطع و وصل مکرر فرمان) جرثقیل را جابه جا کند که این کار سریع ترین راه برای سوزاندن موتور و تخریب گیربکس است.
همچنین در مواردی که نیاز به “سرعت های دوپله” واقعی وجود دارد تا بار با دقت بسیار زیاد در جای خود قرار گیرد، تنها راهکار استاندارد استفاده از اینورتر است. بنابراین، اگر به دنبال طول عمر بالا برای دستگاه خود هستید و ایمنی پرسنل و بار برایتان در اولویت است، حذف اینورتر از سیستم کنترل جرثقیل می تواند در بلندمدت هزینه های تعمیراتی بسیار سنگین تری را به شما تحمیل کند.
در واقع هزینه خرید اینورتر در همان سال اول از محل صرفه جویی در تعمیرات و قطعات یدکی به طور کامل جبران می شود.
| شاخص مقایسه | سیستم کنتاکتوری (بدون اینورتر) | سیستم با اینورتر (VFD) |
| شروع حرکت | ناگهانی و همراه با ضربه | نرم و با شتاب قابل تنظیم |
| لنگر بار | زیاد (خطر برخورد بار) | حداقل (پایداری کامل بار) |
| مصرف برق | جریان هجومی بسیار بالا | کاهش مصرف برق جرثقیل (استارت نرم) |
| استهلاک ترمز | بالا (ترمزگیری مکانیکی مداوم) | بسیار کم (ترمزگیری الکتریکی) |
| دقت جابه جایی | پایین (حرکت های پله ای) | بسیار بالا (کنترل سرعت دقیق) |
اینورتر چه تأثیری بر عمر جرثقیل دارد؟
تاثیر مثبت اینورتر بر عمر کلی سازه و تجهیزات برقی، شگفت انگیز است. با حذف لرزش های مداوم، استرس خستگی در سازه فلزی جرثقیل به شدت کاهش می یابد که این امر مانع از تغییر شکل های میکروسکوپی در پل جرثقیل می شود. از نظر الکتریکی، اینورتر به عنوان یک محافظ عمل کرده و مانع از ورود نوسانات ولتاژ شبکه به داخل سیم پیچ موتور می شود.
موتورهایی که با اینورتر کنترل می شوند، کمتر داغ شده و عایق بندی سیم پیچ آن ها برای مدت بسیار طولانی تری سالم باقی می ماند. همچنین، قابلیت های تشخیصی اینورتر به تیم نگهداری اجازه می دهد تا پیش از وقوع خرابی کامل، از وضعیت سیستم باخبر شوند. بسیاری از اینورترهای مدرن می توانند پارامترهایی نظیر گشتاور خروجی و خطاهای لحظه ای را ذخیره کنند.
تحلیل این داده ها به تکنسین ها کمک می کند تا متوجه شوند که مثلاً گیربکس دچار سفتی شده یا بلبرینگ ها نیاز به گریس کاری دارند. به طور خلاصه، کاربرد اینورتر در جرثقیل سقفی، عمر مفید دستگاه را از طریق “محافظت هوشمند الکتریکی” و “کاهش تنش مکانیکی” تا دو برابر افزایش می دهد و جرثقیل شما را برای سالیان متمادی در وضعیت عملیاتی نگاه می دارد.
اینورتر چه تأثیری بر عمر جرثقیل دارد؟
سخن پایانی
در مجموع، کاربرد اینورتر در جرثقیل سقفی تحولی بزرگ در جهت افزایش راندمان، ایمنی و طول عمر تجهیزات صنعتی است. این دستگاه با تبدیل حرکات خشن مکانیکی به فرآیندهای نرم و هوشمند، نه تنها از سرمایه شما (جرثقیل و بار) محافظت می کند، بلکه محیط کار امن تری را برای پرسنل فراهم می آورد.
اگرچه نصب سیستم های اینورتری هزینه اولیه را کمی افزایش می دهد، اما صرفه جویی در کاهش مصرف برق جرثقیل و حذف هزینه های سرسام آور تعمیر و نگهداری، این سرمایه گذاری را در کوتاه ترین زمان ممکن بازگشت می دهد. در دنیای رقابتی امروز، استفاده از تکنولوژی هایی نظیر اینورتر جرثقیل، کلید تداوم تولید و کاهش توقف های ناخواسته در خطوط تولید است.
سوالات متداول اینورتر در جرثقیل سقفی
- آیا می توان برای جرثقیل های قدیمی هم اینورتر نصب کرد؟
بله، یکی از بهترین روش های نوسازی (Retrofitting) جرثقیل های قدیمی، جایگزینی مدارات کنتاکتوری با اینورتر است. موتورهای قدیمی معمولاً با این تغییر سازگاری دارند، اما توصیه می شود از اینورترهایی استفاده شود که دارای فیلترهای خروجی مناسب هستند تا به عایق بندی سیم پیچ موتورهای قدیمی آسیبی وارد نشود. این کار جان دوباره ای به جرثقیل های فرسوده می بخشد.
- علت سوختن احتمالی اینورتر در جرثقیل چیست؟
شایع ترین علل خرابی اینورتر شامل نوسانات شدید ولتاژ ورودی، عدم استفاده از مقاومت ترمز مناسب (Braking Resistor)، و گرمای بیش از حد داخل تابلو برق به دلیل تهویه نامناسب است. همچنین اگر توان اینورتر کمتر از توان موتور انتخاب شود، در زیر بارهای سنگین احتمال آسیب دیدن درایو وجود دارد. انتخاب اینورتر با یک پله توان بالاتر از موتور، راهکاری هوشمندانه برای افزایش ضریب اطمینان است.
- تفاوت اینورتر بالابری با اینورتر حرکت طولی در چیست؟
اینورتر بخش بالابری (Hoist) باید دارای قابلیت “کنترل گشتاور در سرعت صفر” باشد تا مانع از لغزش بار در لحظه باز و بسته شدن ترمز شود. به این مدل ها معمولاً اینورترهای “Closed-loop” یا “Heavy Duty” گفته می شود. اما برای حرکت های طولی و عرضی (Bridge & Trolley)، معمولاً از اینورترهای ساده تر (Open-loop) استفاده می شود که وظیفه اصلی آن ها تنها ایجاد شتاب نرم و توقف بدون نوسان است.
