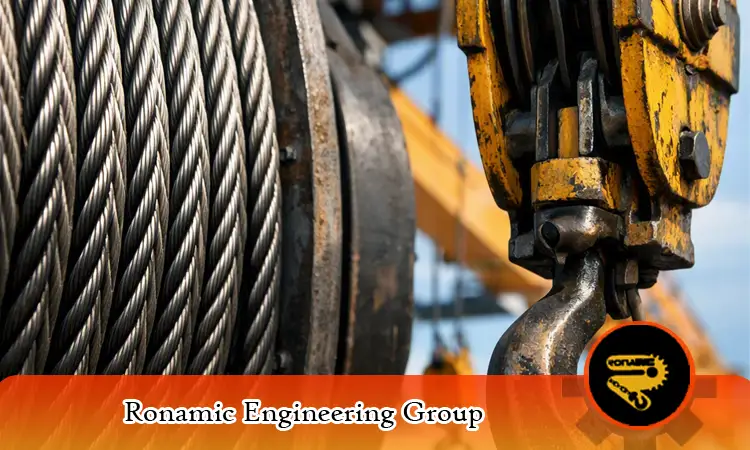

چگونه سیم بکسل فرسوده را تشخیص دهیم و از فاجعه جلوگیری کنیم؟

چگونه سیم بکسل فرسوده را تشخیص دهیم؟ در بسیاری از تجهیزات صنعتی و به خصوص در جرثقیل ها مثلا (جرثقیل سقفی)، قطعه ای وجود دارد که شاید در نگاه اول ساده به نظر برسد، اما در واقع یکی از مهم ترین عناصر ایمنی به شمار می رود. این قطعه همان سیم بکسل است؛ عنصری که وظیفه ی انتقال نیرو، تحمل وزن بار و حفظ تعادل در زمان جابه جایی را بر عهده دارد.

وقتی بارهای سنگین در ارتفاع حرکت می کنند، کوچک ترین ضعف در سیم بکسل می تواند به حادثه ای جدی و حتی جبران ناپذیر تبدیل شود. به همین دلیل تشخیص به موقع سیم بکسل فرسوده اهمیت بسیار زیادی دارد. در محیط های صنعتی، سیم بکسل ها تحت فشارهای مکانیکی، کشش های مداوم، اصطکاک، شرایط آب و هوایی و گاهی مواد خورنده قرار دارند. این عوامل به مرور زمان باعث کاهش استحکام و افزایش فرسودگی می شوند.

درک کلی از کاربرد و اهمیت انواع سیم بکسل های جرثقیل به ما کمک می‌کند تا درک بهتری از مسئولیت خود در قبال نگهداری و بازرسی این قطعه حیاتی داشته باشیم. بنابراین آشنایی با نشانه های فرسودگی سیم بکسل و دانستن روش های بررسی آن، بخشی از دانش ضروری برای هر اپراتور جرثقیل یا مسئول ایمنی در کارگاه محسوب می شود.

تشخیص سیم بکسل فرسوده

سیم بکسل؛ شریان حیاتی ایمنی جرثقیل

در هر سیستم بالابر، قطعات متعددی با یکدیگر همکاری می کنند تا فرآیند جابه جایی بار به شکل ایمن و دقیق انجام شود. در میان این قطعات، سیم بکسل نقشی کلیدی دارد و می توان آن را شریان حیاتی جرثقیل دانست. تمام نیروی کششی که برای بلند کردن یا پایین آوردن بار مورد نیاز است، از طریق سیم بکسل منتقل می شود و به همین دلیل سلامت آن اهمیت فوق العاده ای دارد.

زمانی که جرثقیل در حال جابه جایی بار است، سیم بکسل هم زمان تحت کشش، پیچش، خم شدگی و اصطکاک قرار می گیرد. این فشارهای مداوم باعث می شوند که ساختار فلزی سیم بکسل به مرور زمان دچار خستگی شود. اگرچه این قطعه برای تحمل فشارهای بالا طراحی شده، اما هیچ سیم بکسلی دائمی نیست و در نهایت دچار فرسودگی خواهد شد.

در بسیاری از حوادث صنعتی که مربوط به سقوط بار یا آسیب دیدن تجهیزات هستند، یکی از عوامل اصلی، استفاده از سیم بکسل فرسوده بوده است. در چنین شرایطی ممکن است علائم هشداردهنده مدت ها قبل ظاهر شده باشند، اما به دلیل عدم توجه یا نبود بازرسی مناسب، نادیده گرفته شده اند. تشخیص سیم بکسل فرسوده به موقع، همین مسئله را برطرف می کند و از تبدیل شدن یک نشانه کوچک به یک حادثه بزرگ جلوگیری می کند.

از سوی دیگر باید توجه داشت که سیم بکسل تنها در جرثقیل ها استفاده نمی شود. در آسانسورها، وینچ ها، معادن، بنادر و بسیاری از صنایع سنگین نیز از این قطعه استفاده می شود. در تمام این کاربردها، تشخیص سیم بکسل فرسوده یکی از مهم ترین اقدامات برای حفظ ایمنی سیستم محسوب می شود. درک کلی از کاربرد و اهمیت انواع سیم بکسل های جرثقیل به ما کمک می کند تا درک بهتری از مسئولیت خود در قبال نگهداری و بازرسی این قطعه حیاتی داشته باشیم.

علائم کلیدی فرسودگی سیم بکسل

فرسودگی سیم بکسل معمولاً به صورت ناگهانی اتفاق نمی افتد. در بیشتر موارد، این فرایند به تدریج و در طول زمان رخ می دهد و نشانه هایی از خود به جا می گذارد. اگر این نشانه ها به موقع شناسایی شوند، می توان قبل از رسیدن به مرحله خطرناک، سیم بکسل را تعویض یا تعمیر کرد و از هزینه های سنگین تر ناشی از توقف پروژه یا آسیب تجهیزات جلوگیری کرد.

علائم فرسودگی سیم بکسل ممکن است به شکل تغییرات ظاهری، آسیب های فیزیکی یا کاهش عملکرد دیده شوند. برخی از این نشانه ها بسیار واضح هستند و با یک بازرسی ساده قابل تشخیص اند، در حالی که برخی دیگر نیاز به دقت و تجربه بیشتری دارند. در ادامه مهم ترین علائمی که برای تشخیص سیم بکسل فرسوده باید مورد توجه قرار بگیرند را به طور کامل بررسی می کنیم.

کاهش قطر

یکی از نشانه های مهم فرسودگی سیم بکسل، کاهش قطر آن است. این کاهش معمولاً به دلیل سایش تدریجی مفتول ها و کاهش ضخامت آن ها رخ می دهد. هنگامی که سیم بکسل در طول زمان در تماس با قرقره ها، درام ها یا سطوح مختلف قرار می گیرد، اصطکاک باعث از بین رفتن بخشی از فلز می شود و قطر کلی سیم بکسل کاهش پیدا می کند.

کاهش قطر به این معناست که سطح مقطع فلزی سیم بکسل کمتر شده و در نتیجه توان تحمل بار آن نیز کاهش می یابد. در چنین شرایطی حتی اگر سیم بکسل از نظر ظاهری سالم به نظر برسد، ممکن است در برابر بارهای سنگین مقاومت کافی نداشته باشد. به همین دلیل در استانداردهای صنعتی توصیه می شود که قطر سیم بکسل به صورت دوره ای و با ابزار دقیق اندازه گیری شود.

پارگی مفتول

پارگی مفتول ها یکی از واضح ترین نشانه های آسیب در سیم بکسل است. سیم بکسل از تعداد زیادی مفتول فولادی تشکیل شده که به صورت رشته های مارپیچ در کنار هم قرار گرفته اند. اگر بخشی از این مفتول ها دچار شکستگی شوند، ساختار کلی سیم بکسل ضعیف تر می شود.

در مراحل اولیه ممکن است تنها چند مفتول پاره شوند، اما اگر این وضعیت ادامه پیدا کند، تعداد پارگی ها افزایش پیدا خواهد کرد. وجود مفتول های شکسته نه تنها ظرفیت باربری سیم بکسل را کاهش می دهد، بلکه می تواند باعث آسیب دیدن سایر بخش های سیستم نیز شود. معمولاً در بازرسی های چشمی، وجود مفتول های بیرون زده یا شکسته به راحتی قابل مشاهده است.

له شدگی

له شدگی زمانی اتفاق می افتد که سیم بکسل تحت فشار شدید یا ضربه قرار بگیرد. در این حالت شکل دایره ای سیم بکسل تغییر می کند و ممکن است بخشی از آن صاف یا فشرده شود. این تغییر شکل نشان دهنده آسیب جدی در ساختار داخلی سیم بکسل است و از نشانه های مهمی است که در فرآیند تشخیص سیم بکسل فرسوده نباید نادیده گرفته شود.

له شدن معمولاً در اثر پیچیدن نادرست سیم بکسل روی درام، برخورد با اجسام سنگین یا قرار گرفتن زیر بارهای غیرعادی رخ می دهد. در چنین شرایطی رشته های داخلی سیم بکسل ممکن است جابه جا شوند یا حتی آسیب ببینند. وجود له شدگی باعث می شود توزیع نیرو در سیم بکسل به شکل نامناسبی انجام شود و احتمال پارگی ناگهانی افزایش پیدا کند.

ساییدگی

ساییدگی یکی از رایج ترین عوامل فرسودگی سیم بکسل است. این پدیده زمانی رخ می دهد که سیم بکسل به طور مداوم با سطوح مختلف تماس داشته باشد و در اثر اصطکاک، لایه های خارجی مفتول ها به تدریج از بین بروند. در محیط هایی که گردوغبار، ذرات فلزی یا مواد ساینده وجود دارند، میزان ساییدگی سیم بکسل بیشتر خواهد بود.

این موضوع باعث می شود سطح سیم بکسل زبر و ناهموار شود و در برخی نقاط حتی فلز آن نازک تر گردد. ساییدگی بیش از حد نه تنها باعث کاهش استحکام سیم بکسل می شود، بلکه می تواند به سایر قطعات مانند قرقره ها و درام ها نیز آسیب برساند.

زنگ زدگی

زنگ زدگی یکی دیگر از عواملی است که می تواند به مرور زمان ساختار سیم بکسل را تضعیف کند. این مشکل معمولاً در محیط های مرطوب یا در تماس با مواد شیمیایی رخ می دهد. زمانی که رطوبت به داخل رشته های سیم بکسل نفوذ کند، فرآیند خوردگی آغاز می شود و باعث کاهش استحکام فلز و شکننده شدن مفتول ها می گردد.

در برخی موارد حتی ممکن است خوردگی در بخش های داخلی سیم بکسل رخ دهد و از بیرون به راحتی قابل مشاهده نباشد. برای جلوگیری از این مشکل معمولاً از روانکارها و پوشش های محافظ استفاده می شود، اما اگر زنگ زدگی گسترده باشد، ادامه استفاده از سیم بکسل ایمن نخواهد بود.

گره خوردگی

گره خوردگی یکی از مشکلاتی است که اغلب در اثر استفاده نادرست یا نصب غیراصولی سیم بکسل ایجاد می شود. در این حالت سیم بکسل به شکل پیچ خورده یا حلقه ای درمی آید و ساختار طبیعی آن به هم می ریزد. گره خوردگی باعث می شود رشته های سیم بکسل تحت فشار نامتعادل قرار بگیرند و حرکت روان سیم بکسل روی قرقره ها نیز مختل شود.

در صورت مشاهده چنین وضعیتی معمولاً توصیه می شود که سیم بکسل تعویض شود، زیرا باز کردن گره ها همیشه به معنای بازگشت کامل به حالت اولیه نیست و ممکن است آسیب های داخلی باقی مانده باشند.

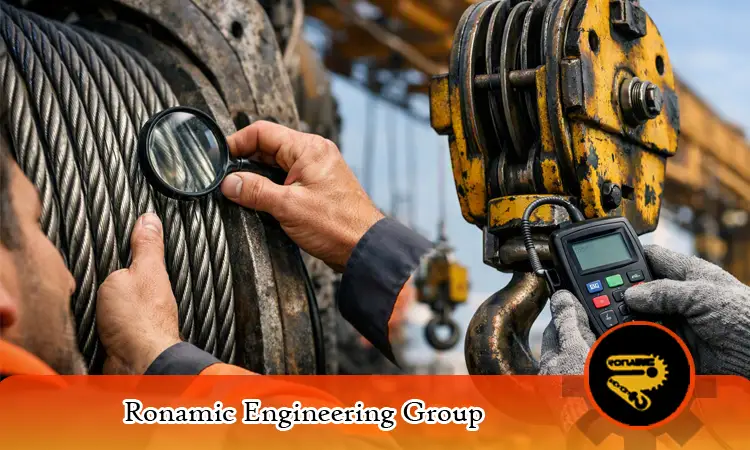

روش های بازرسی (چشمی و ابزاری)

برای تشخیص سیم بکسل فرسوده، بازرسی منظم و اصولی اهمیت زیادی دارد. ساده ترین روش بازرسی، بررسی چشمی است که در آن وضعیت ظاهری سیم بکسل بررسی می شود. در این روش اپراتور یا مسئول ایمنی به دنبال نشانه هایی مانند پارگی مفتول، تغییر شکل، زنگ زدگی یا ساییدگی می گردد. همچنین آشنایی با استاندارد های فنی برای انتخاب سیم بکسلی جرثقیل می تواند به ارزیابی دقیق تر وضعیت سیم بکسل و تشخیص زمان مناسب برای تعویض آن کمک کند.

رعایت دقیق استانداردهای فنی برای انتخاب سیم بکسل جرثقیل به ما کمک می کند تا از همان ابتدا، سیم بکسلی را انتخاب کنیم که با توجه به نوع کاربری و میزان بار، مقاومت و دوام لازم را داشته باشد و فرآیند بازرسی و نگهداری آن نیز تسهیل گردد.

در جدول زیر مقایسه ای ساده بین دو روش بازرسی آورده شده است.

ترکیب این دو روش باعث می شود که احتمال تشخیص سیم بکسل فرسوده به شکل قابل توجهی افزایش پیدا کند و از باقی ماندن عیوب پنهان تا مرحله بحرانی جلوگیری شود.

روش های بازرسی

استاندارد ISO 4309 و معیارهای رسمی خروج سیم بکسل از سرویس

یکی از موضوعاتی که در بسیاری از منابع آموزشی به طور کامل توضیح داده نمی شود، وجود معیارهای عددی و رسمی برای تصمیم گیری درباره تعویض سیم بکسل است. استاندارد بین المللی ISO 4309، که معادل آن در ایران استاندارد ملی شماره ۱۶۲۹۱ نیز منتشر شده، دقیقاً همین هدف را دنبال می کند و روشی مشخص برای ارزیابی هر نوع نقص سیم بکسل و تصمیم گیری درباره خارج کردن آن از سرویس ارائه می دهد.

بر اساس این استاندارد، به جای تکیه بر برداشت های ذهنی و کلی، معیارهای کمّی مشخصی برای هر نوع آسیب تعریف شده است. برای مثال، در بسیاری از موارد اگر تعداد مفتول های شکسته قابل مشاهده در یک طول مشخص از سیم بکسل، به بیش از حدود ده درصد کل مفتول های همان بخش برسد، این وضعیت به عنوان یک نشانه جدی برای خارج کردن سیم بکسل از رده تلقی می شود. به همین ترتیب، اگر میزان سایش مفتول های لایه بیرونی باعث کاهش قطر آن ها به بیش از حدود چهل درصد قطر اصلی شود، ادامه استفاده از آن سیم بکسل دیگر ایمن در نظر گرفته نمی شود.

این استاندارد همچنین برای انواع مختلف سیم بکسل، از جمله طناب های تک لایه، طناب های موازی و طناب های ضدچرخش، جداول جداگانه ای ارائه می دهد؛ زیرا ساختار متفاوت هر نوع، تحمل متفاوتی در برابر شکستگی مفتول ها دارد. استفاده از این جداول رسمی به مسئولان ایمنی کمک می کند تا تصمیم گیری درباره تعویض سیم بکسل را بر پایه داده های علمی و قابل استناد انجام دهند، نه صرفاً بر اساس تجربه شخصی یا حدس و گمان. آشنایی با این استاندارد، یکی از مهم ترین ابزارهایی است که دقت فرآیند تشخیص سیم بکسل فرسوده را به طور محسوسی افزایش می دهد.

معیارهای خروج از سرویس (زمان تعویض)

یکی از مهم ترین تصمیم ها در نگهداری تجهیزات بالابر، تعیین زمان مناسب برای تعویض سیم بکسل است. ادامه استفاده از سیم بکسل فرسوده می تواند خطرات جدی به همراه داشته باشد، اما تعویض زودهنگام نیز باعث افزایش هزینه های نگهداری می شود؛ به همین دلیل تکیه بر معیارهای مشخص و استاندارد، به جای تصمیم گیری سلیقه ای، اهمیت زیادی دارد.

معیارهای مختلفی برای خروج سیم بکسل از سرویس وجود دارد. از جمله این معیارها می توان به تعداد زیاد مفتول های شکسته (بر اساس آستانه های تعریف شده در استاندارد ISO 4309)، کاهش بیش از حد قطر، وجود له شدگی شدید یا زنگ زدگی گسترده اشاره کرد. در چنین شرایطی استانداردهای ایمنی توصیه می کنند که سیم بکسل بلافاصله تعویض شود، بدون در نظر گرفتن اینکه ظاهر کلی آن هنوز قابل قبول به نظر می رسد یا خیر.

علاوه بر این، اگر سیم بکسل در معرض بارهای غیرعادی یا ضربه های شدید قرار گرفته باشد، حتی در صورت نبود علائم واضح نیز بهتر است بررسی دقیق تری با استفاده از روش های ابزاری انجام شود. این موضوع به ویژه هنگام استفاده از تجهیزات جابه جایی بار، مانند جرثقیل سقفی مناسب کارگاه های فلزی مشهد؛ نیازها، ویژگی ها و انتخاب درست، اهمیت بیشتری دارد؛ زیرا آسیب های داخلی ممکن است بلافاصله در بازرسی چشمی نمایان نشوند.

پیشگیری از فرسودگی زودهنگام

اگرچه فرسودگی سیم بکسل اجتناب ناپذیر است، اما با رعایت برخی اصول می توان سرعت این فرایند را کاهش داد و عمر مفید سیم بکسل را افزایش داد. یکی از مهم ترین اقدامات، استفاده صحیح از جرثقیل و جلوگیری از اعمال بارهای بیش از حد ظرفیت اسمی دستگاه است.

روانکاری منظم سیم بکسل نیز نقش مهمی در کاهش اصطکاک و جلوگیری از زنگ زدگی دارد. همچنین باید اطمینان حاصل کرد که قرقره ها و درام ها در وضعیت مناسبی قرار دارند و باعث ساییدگی اضافی نمی شوند. نگهداری صحیح، بازرسی دوره ای بر پایه استانداردهای معتبر و آموزش اپراتورها می تواند تا حد زیادی از ایجاد سیم بکسل فرسوده جلوگیری کند و ایمنی سیستم را در سطح بالایی حفظ کند.

تفاوت فرسودگی داخلی و خارجی سیم بکسل چیست؟

همه آسیب های سیم بکسل از بیرون قابل مشاهده نیستند. در این بخش باید توضیح داده شود که علاوه بر سایش و شکستگی مفتول های بیرونی، عواملی مانند خوردگی داخلی، شکستگی مفتول های درون رشته ها و کاهش سطح مقطع فلزی نیز ممکن است بدون تغییر ظاهری شدید رخ دهند. به همین دلیل بازرسی ظاهری به تنهایی همیشه برای تأیید سلامت سیم بکسل کافی نیست.

چرا بازرسی سیم بکسل در محل قرقره و درام اهمیت بیشتری دارد؟

بخش هایی از سیم بکسل که به طور مداوم روی قرقره ها و درام خم و باز می شوند، معمولاً تحت تنش و سایش بیشتری قرار دارند. بنابراین هنگام بازرسی نباید فقط قسمت های قابل مشاهده و مستقیم سیم بکسل بررسی شوند؛ محل های عبور از قرقره، نقاط نزدیک درام و بخش هایی که بیشتر تحت خم شدگی هستند نیز باید با دقت کنترل شوند.

تأثیر نصب نادرست و پیچ خوردگی روی عمر سیم بکسل

حتی یک سیم بکسل باکیفیت نیز در صورت نصب یا پیچش نادرست می تواند خیلی زود آسیب ببیند. جهت صحیح قرارگیری سیم بکسل، نحوه پیچیدن آن روی درام و جلوگیری از ایجاد پیچ خوردگی یا شل شدن رشته ها در افزایش عمر آن اهمیت دارد. این بخش می تواند ارتباط بین خطاهای نصب و ایجاد آسیب های زودهنگام را توضیح دهد.

روانکاری سیم بکسل چگونه باید انجام شود؟

روانکاری فقط برای کاهش اصطکاک سطحی نیست؛ روانکار مناسب می تواند به کاهش سایش و محافظت از سیم بکسل در برابر رطوبت و خوردگی کمک کند. در این بخش بهتر است به اهمیت انتخاب روانکار سازگار با نوع سیم بکسل، تمیز بودن سطح پیش از روانکاری و انجام منظم این کار اشاره شود و تأکید شود که روانکاری نباید جایگزین بازرسی شود.

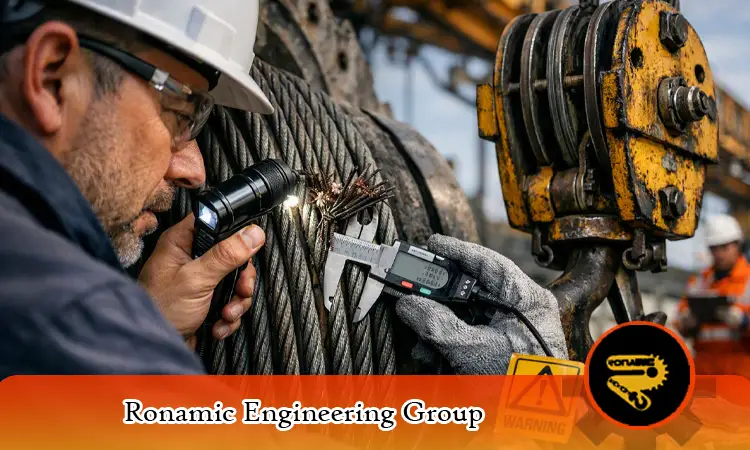

چه زمانی بازرسی تخصصی سیم بکسل ضروری است؟

در صورت مشاهده آسیب های غیرعادی، تغییر شکل شدید، خوردگی گسترده، کاهش محسوس قطر، قرار گرفتن سیم بکسل در معرض ضربه یا اضافه بار، نباید صرفاً به بازرسی معمول اپراتور اکتفا کرد. در چنین شرایطی ارزیابی توسط فرد متخصص و در صورت نیاز استفاده از روش های دقیق تر بازرسی می تواند برای تصمیم گیری درباره ادامه استفاده یا تعویض سیم بکسل ضروری باشد. همچنین برای آشنایی و شناخت انواع جرثقیل بازویی صفحات رونامیک را دنبال کنید.

بازرسی تخصصی سیم بکسل

سخن پایانی

سیم بکسل یکی از حیاتی ترین اجزای سیستم های بالابر محسوب می شود و سلامت آن تأثیر مستقیمی بر ایمنی عملیات دارد. تشخیص به موقع سیم بکسل فرسوده می تواند از بسیاری از حوادث خطرناک جلوگیری کند و باعث افزایش عمر تجهیزات شود.

شناخت علائم فرسودگی، انجام بازرسی های منظم و رعایت اصول نگهداری از مهم ترین اقداماتی هستند که باید در هر محیط صنعتی مورد توجه قرار گیرند. با کمی دقت و برنامه ریزی می توان از بسیاری از مشکلات احتمالی پیشگیری کرد و محیط کاری ایمن تری ایجاد نمود.

سوالات متداول تشخیص سیم بکسل فرسوده

1. آیا وجود چند مفتول شکسته در سیم بکسل خطرناک است؟
   اگر تعداد مفتول های شکسته کم باشد ممکن است خطر فوری ایجاد نکند، اما باید به سرعت بررسی و در صورت افزایش، سیم بکسل تعویض شود.
2. هر چند وقت یکبار باید سیم بکسل بازرسی شود؟
   در محیط های صنعتی معمولاً بازرسی چشمی روزانه و بازرسی دقیق تر به صورت دوره ای انجام می شود.
3. آیا زنگ زدگی جزئی در سیم بکسل قابل قبول است؟
   زنگ زدگی سطحی معمولاً مشکل جدی ایجاد نمی کند، اما در صورت گسترش باید سیم بکسل بررسی و در صورت نیاز تعویض شود.
