آیا جرثقیل بازویی نیاز به فونداسیون دارد؟
جرثقیل بازویی یکی از پرکاربردترین تجهیزات جابه جایی بار در کارگاه ها، خطوط تولید، انبارها و کارخانه های صنعتی است. این نوع جرثقیل به دلیل اشغال فضای کم، دسترسی مناسب به نقاط کاری و هزینه نصب کمتر نسبت به برخی جرثقیل های صنعتی، در بسیاری از صنایع مورد استفاده قرار می گیرد. با این حال یکی از سؤالاتی که هنگام خرید و نصب این تجهیزات مطرح می شود، این است که آیا جرثقیل بازویی نیاز به فونداسیون دارد؟
پاسخ این سؤال به نوع جرثقیل بازویی، ظرفیت باربرداری، شعاع کاری، شرایط محل نصب و نوع سازه نگهدارنده بستگی دارد. در برخی مدل ها مانند جرثقیل های بازویی ستونی، فونداسیون نقش بسیار مهمی در حفظ پایداری و ایمنی دستگاه دارد. در مقابل برخی مدل های دیواری ممکن است بدون نیاز به فونداسیون مستقل نصب شوند.
در این مقاله به بررسی نقش فونداسیون در جرثقیل های بازویی، شرایط طراحی و نکات مهم اجرای آن می پردازیم تا بتوانید بهترین تصمیم را برای پروژه خود بگیرید.
جرثقیل بازویی چیست و چگونه نصب می شود؟
جرثقیل بازویی نوعی جرثقیل صنعتی است که از یک بازوی افقی برای جابه جایی بار در محدوده مشخص استفاده می کند. این جرثقیل معمولاً در ایستگاه های کاری، خطوط مونتاژ، انبارها و بخش های تولیدی نصب می شود و امکان جابه جایی سریع و ایمن قطعات را فراهم می کند.
جرثقیل های بازویی در مدل های مختلفی از جمله ستونی و دیواری تولید می شوند. هر یک از این مدل ها شرایط نصب متفاوتی دارند و بسته به نوع طراحی ممکن است نیاز به فونداسیون مستقل یا اتصال به سازه موجود داشته باشند.
نصب صحیح جرثقیل بازویی اهمیت زیادی دارد، زیرا تمامی نیروهای ناشی از باربرداری از طریق پایه یا سازه نگهدارنده به زمین منتقل می شوند. به همین دلیل بررسی شرایط نصب پیش از اجرای پروژه ضروری است.

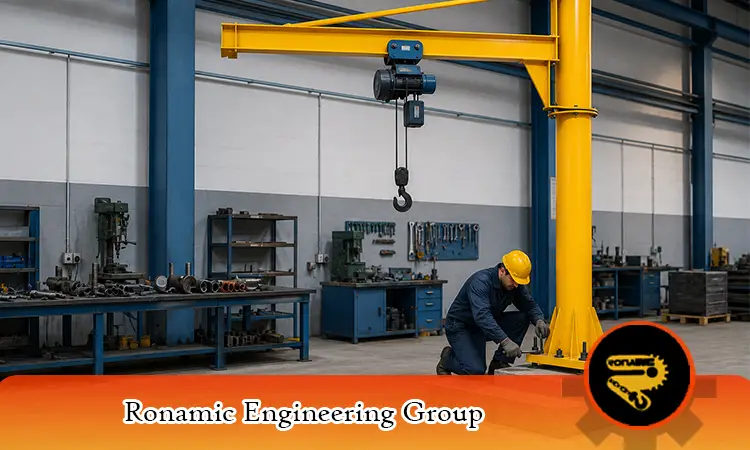

جرثقیل بازویی چیست و چگونه نصب می شود؟
انواع جرثقیل بازویی از نظر محل نصب
جرثقیل های بازویی معمولاً در دو گروه اصلی ستونی و دیواری قرار می گیرند. مدل های ستونی روی یک پایه مستقل نصب می شوند و قابلیت چرخش بیشتری دارند.
در مقابل، مدل های دیواری به ستون یا دیوار سازه متصل می شوند و فضای کمتری اشغال می کنند. انتخاب هر یک از این مدل ها به شرایط محیط و نیاز پروژه بستگی دارد.
نقش پایه و سازه نگهدارنده در عملکرد جرثقیل بازویی
پایه یا سازه نگهدارنده وظیفه تحمل بارهای وارده و انتقال آن ها به زمین را بر عهده دارد. هرچه ظرفیت جرثقیل بیشتر باشد، نیروهای وارد شده نیز افزایش پیدا می کنند.
به همین دلیل طراحی صحیح سازه نگهدارنده تأثیر مستقیمی بر ایمنی، عملکرد و طول عمر جرثقیل خواهد داشت.
فونداسیون در جرثقیل بازویی چه اهمیتی دارد؟
فونداسیون یکی از مهم ترین بخش های نصب جرثقیل بازویی است و نقش اساسی در حفظ پایداری سیستم دارد. هنگام جابه جایی بار، نیروهای مختلفی از جمله وزن بار، نیروی چرخش بازو و تنش های ناشی از حرکت به پایه جرثقیل وارد می شوند. این نیروها باید به شکلی ایمن به زمین منتقل شوند.
اگر فونداسیون به درستی طراحی و اجرا نشود، احتمال ایجاد لرزش، جابه جایی پایه و حتی آسیب به تجهیزات افزایش پیدا می کند. در پروژه های صنعتی که بارهای سنگین جابه جا می شوند، اهمیت فونداسیون چند برابر خواهد بود.
به همین دلیل اغلب تولیدکنندگان جرثقیل بازویی برای هر ظرفیت باربرداری، مشخصات فنی مشخصی برای فونداسیون ارائه می کنند تا عملکرد دستگاه در شرایط مختلف تضمین شود.
انتقال بار و نیرو به زمین
تمام نیروهای وارد شده به جرثقیل در نهایت باید به زمین منتقل شوند. فونداسیون این وظیفه را بر عهده دارد و از تمرکز تنش در یک نقطه جلوگیری می کند. انتقال صحیح نیروها باعث افزایش ایمنی و کاهش احتمال آسیب به سازه و تجهیزات خواهد شد.
تأثیر فونداسیون بر ایمنی و طول عمر تجهیزات
فونداسیون مناسب علاوه بر افزایش پایداری، از استهلاک زودهنگام قطعات جلوگیری می کند و عملکرد جرثقیل را بهبود می بخشد. به همین دلیل اجرای صحیح آن یکی از مهم ترین مراحل نصب جرثقیل بازویی محسوب می شود.
آیا همه جرثقیل های بازویی به فونداسیون نیاز دارند؟
پاسخ این سؤال به نوع جرثقیل بستگی دارد. بسیاری از جرثقیل های بازویی ستونی برای نصب ایمن به فونداسیون مستقل نیاز دارند، زیرا تمامی بارها و نیروهای ناشی از عملکرد دستگاه از طریق ستون به زمین منتقل می شود.
در مقابل، جرثقیل های بازویی دیواری معمولاً به سازه اصلی ساختمان متصل می شوند و در صورتی که سازه از مقاومت کافی برخوردار باشد، ممکن است نیازی به اجرای فونداسیون مجزا نداشته باشند. با این حال در این شرایط نیز بررسی استحکام سازه توسط مهندس محاسب ضروری است. بنابراین نمی توان یک پاسخ یکسان برای همه پروژه ها ارائه کرد و شرایط نصب باید به صورت اختصاصی بررسی شود.
جرثقیل بازویی ستونی و نیاز به فونداسیون
در اغلب موارد جرثقیل بازویی ستونی به فونداسیون نیاز دارد. زیرا ستون دستگاه باید بتواند نیروهای ناشی از باربرداری و چرخش بازو را تحمل کند. هرچه ظرفیت جرثقیل بیشتر باشد، ابعاد و مقاومت فونداسیون نیز افزایش پیدا خواهد کرد.
جرثقیل بازویی دیواری و شرایط نصب بدون فونداسیون
در مدل های دیواری، نیروها به سازه ساختمان منتقل می شوند و معمولاً نیازی به فونداسیون مستقل وجود ندارد. البته این موضوع تنها زمانی امکان پذیر است که ستون یا دیوار موردنظر ظرفیت تحمل بارهای وارده را داشته باشد.
فونداسیون مناسب برای جرثقیل بازویی چگونه طراحی می شود؟
طراحی فونداسیون جرثقیل بازویی باید بر اساس مشخصات فنی دستگاه و شرایط محل نصب انجام شود. ظرفیت باربرداری، طول بازو، شعاع گردش، نوع خاک و شرایط محیطی از مهم ترین عواملی هستند که در طراحی فونداسیون تأثیر دارند. هرچه ظرفیت جرثقیل بیشتر باشد، نیروهای وارده نیز افزایش پیدا می کند و در نتیجه فونداسیون باید مقاومت بیشتری داشته باشد.
در پروژه های صنعتی معمولاً ابعاد فونداسیون توسط مهندسان محاسب تعیین می شود و نقشه اجرایی متناسب با مشخصات دستگاه تهیه می گردد. استفاده از آرماتور مناسب، بتن با مقاومت کافی و بولت های مهاری استاندارد از الزامات اجرای فونداسیون محسوب می شود.
طراحی صحیح فونداسیون نه تنها باعث افزایش ایمنی می شود، بلکه عملکرد جرثقیل را نیز بهبود می بخشد و از بروز مشکلاتی مانند لرزش یا نشست جلوگیری می کند.
عوامل مؤثر بر ابعاد فونداسیون
ابعاد فونداسیون به ظرفیت جرثقیل، طول بازو و میزان بار وارده بستگی دارد. همچنین شرایط خاک محل نصب نیز نقش مهمی در تعیین ابعاد نهایی ایفا می کند. به همین دلیل نمی توان یک ابعاد ثابت برای تمامی پروژه ها در نظر گرفت و هر پروژه باید به صورت جداگانه بررسی شود.
تأثیر ظرفیت جرثقیل بر طراحی فونداسیون
با افزایش ظرفیت باربرداری، نیروهای وارده به ستون جرثقیل بیشتر می شود و در نتیجه فونداسیون بزرگ تر و مقاوم تری مورد نیاز خواهد بود. به همین دلیل فونداسیون جرثقیل های یک تن با مدل های پنج تن یا ده تن تفاوت قابل توجهی دارد.
چه عواملی تعیین می کنند که جرثقیل بازویی به فونداسیون نیاز دارد؟
نیاز به فونداسیون به عوامل مختلفی بستگی دارد و نمی توان برای همه پروژه ها یک نسخه واحد ارائه کرد. نوع جرثقیل، ظرفیت باربرداری، شعاع کاری، نوع سازه و شرایط کف از مهم ترین مواردی هستند که باید مورد ارزیابی قرار گیرند.
برای مثال یک جرثقیل بازویی سبک با ظرفیت پایین ممکن است روی یک کف بتنی مناسب نصب شود، اما جرثقیل های سنگین تر معمولاً به فونداسیون اختصاصی نیاز دارند. همچنین هرچه طول بازو بیشتر باشد، گشتاور وارد شده به پایه افزایش پیدا می کند و اهمیت فونداسیون بیشتر خواهد شد. بررسی این عوامل توسط کارشناسان فنی باعث می شود مناسب ترین روش نصب انتخاب شود و از بروز مشکلات احتمالی در آینده جلوگیری گردد.
ظرفیت باربرداری و شعاع کاری
دو عامل اصلی در تعیین نیاز به فونداسیون، ظرفیت باربرداری و طول بازو هستند. افزایش هر یک از این پارامترها باعث افزایش نیروهای وارده به پایه جرثقیل می شود.
به همین دلیل جرثقیل های با ظرفیت بالا معمولاً نیازمند فونداسیون مقاوم تر هستند.
جنس کف و شرایط محل نصب
نوع بتن، مقاومت کف و شرایط زمین تأثیر مستقیمی بر روش نصب جرثقیل دارند. در برخی پروژه ها کف موجود پاسخگوی نیاز سیستم نیست و باید فونداسیون جدید اجرا شود.
بررسی دقیق شرایط محل نصب پیش از اجرای پروژه ضروری است.
مشکلات نصب جرثقیل بازویی بدون فونداسیون استاندارد
نصب جرثقیل بازویی بدون فونداسیون مناسب می تواند مشکلات متعددی ایجاد کند. در بسیاری از موارد، عدم رعایت اصول مهندسی باعث افزایش لرزش، کاهش دقت عملکرد و استهلاک زود هنگام تجهیزات می شود.
همچنین در شرایط باربرداری سنگین، امکان جابه جایی یا آسیب به پایه جرثقیل وجود دارد که می تواند خطرات ایمنی جدی ایجاد کند. این موضوع به ویژه در محیط های صنعتی که تجهیزات و نیروی انسانی در اطراف دستگاه حضور دارند اهمیت بیشتری پیدا می کند.
هزینه اجرای فونداسیون در مقایسه با خسارات احتمالی ناشی از نصب غیراستاندارد بسیار کمتر است؛ بنابراین صرفه جویی در این بخش معمولاً تصمیم درستی نخواهد بود.
افزایش لرزش و کاهش پایداری
فونداسیون ضعیف باعث می شود هنگام حرکت بار، لرزش بیشتری در سازه ایجاد شود و دقت عملکرد جرثقیل کاهش پیدا کند. این لرزش ها در بلندمدت می توانند به قطعات مکانیکی نیز آسیب وارد کنند.
خطر آسیب به سازه و تجهیزات
عدم انتقال صحیح نیروها ممکن است به ترک خوردگی کف، آسیب به بولت ها یا حتی تغییر شکل سازه منجر شود. در نتیجه ایمنی کل سیستم تحت تأثیر قرار خواهد گرفت.
آیا می توان جرثقیل بازویی را روی بتن موجود نصب کرد؟
در برخی پروژه ها امکان نصب جرثقیل بازویی روی بتن موجود وجود دارد، اما این موضوع به مقاومت و ضخامت بتن بستگی دارد. اگر کف موجود مطابق الزامات فنی طراحی شده باشد، ممکن است نیازی به اجرای فونداسیون جدید نباشد.
با این حال پیش از نصب باید مقاومت بتن، وضعیت آرماتورها و ظرفیت تحمل بار توسط کارشناسان بررسی شود. در بسیاری از موارد استفاده از صفحه های تقویتی یا بولت های مهاری ویژه نیز ضروری خواهد بود. به همین دلیل تصمیم گیری در این زمینه نباید بدون بررسی مهندسی انجام شود.
حداقل ضخامت و مقاومت بتن مورد نیاز
ضخامت بتن موردنیاز به ظرفیت جرثقیل و شرایط کاری بستگی دارد. هرچه بار وارده بیشتر باشد، مقاومت کف نیز باید افزایش پیدا کند. بررسی مشخصات بتن پیش از نصب از بروز مشکلات بعدی جلوگیری خواهد کرد.
زمان استفاده از صفحه تقویتی و بولت های مهاری
در برخی پروژه ها برای افزایش استحکام اتصال از صفحه های فولادی و بولت های مهاری استفاده می شود. این تجهیزات باعث توزیع بهتر نیروها و افزایش پایداری سیستم خواهند شد.
هنگام اجرای فونداسیون جرثقیل بازویی به چه نکاتی توجه کنیم؟
اجرای فونداسیون باید مطابق نقشه های مهندسی و دستورالعمل تولیدکننده انجام شود. استفاده از مصالح باکیفیت، بتن استاندارد و آرماتور مناسب تأثیر مستقیمی بر عملکرد نهایی سیستم دارد.
همچنین محل قرارگیری بولت ها باید با دقت بالا اجرا شود تا نصب جرثقیل بدون مشکل انجام گیرد. هرگونه خطا در این مرحله می تواند باعث افزایش هزینه های اصلاح و تأخیر در بهره برداری شود. به همین دلیل توصیه می شود طراحی و اجرای فونداسیون توسط افراد متخصص انجام شود.

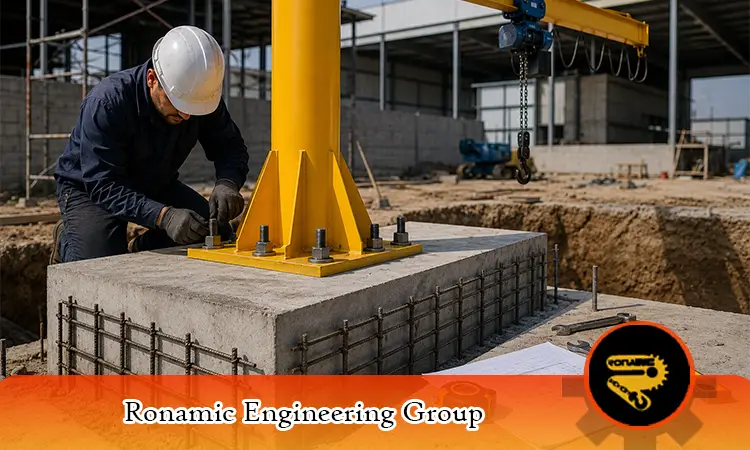

هنگام اجرای فونداسیون جرثقیل بازویی به چه نکاتی توجه کنیم؟
اهمیت محاسبات مهندسی و نقشه اجرایی
محاسبات مهندسی مشخص می کنند فونداسیون چه ابعاد و مشخصاتی باید داشته باشد تا بتواند بارهای وارده را تحمل کند. رعایت این محاسبات نقش مهمی در ایمنی و دوام سیستم خواهد داشت.
انتخاب بولت و آرماتور مناسب
بولت های مهاری و آرماتورها از اجزای کلیدی فونداسیون محسوب می شوند و باید متناسب با ظرفیت جرثقیل انتخاب شوند. استفاده از قطعات استاندارد باعث افزایش استحکام و طول عمر سازه خواهد شد.
جمع بندی
در بسیاری از موارد، به ویژه در جرثقیل های بازویی ستونی، اجرای فونداسیون مناسب یکی از الزامات اصلی نصب محسوب می شود. فونداسیون وظیفه انتقال نیروها به زمین، افزایش پایداری و حفظ ایمنی سیستم را بر عهده دارد. با این حال در برخی مدل های دیواری و شرایط خاص ممکن است بتوان از سازه موجود استفاده کرد.
در نهایت تصمیم گیری درباره نیاز یا عدم نیاز به فونداسیون باید بر اساس ظرفیت جرثقیل، شرایط محل نصب و محاسبات مهندسی انجام شود تا عملکرد ایمن و مطمئن تجهیزات تضمین گردد.
سوالات متداول آیا جرثقیل بازویی نیاز به فونداسیون دارد؟
- آیا جرثقیل بازویی دیواری به فونداسیون نیاز دارد؟
معمولاً خیر؛ اما سازه ای که جرثقیل به آن متصل می شود باید توان تحمل بارهای وارده را داشته باشد. - حداقل ضخامت بتن برای نصب جرثقیل بازویی چقدر است؟
این مقدار به ظرفیت جرثقیل و شرایط پروژه بستگی دارد و باید توسط مهندس محاسب تعیین شود. - آیا می توان جرثقیل بازویی را بدون فونداسیون نصب کرد؟
فقط در برخی شرایط خاص و برای مدل های مشخص امکان پذیر است؛ در اغلب جرثقیل های ستونی اجرای فونداسیون ضروری است.
