تیرآهن مناسب برای نصب جرثقیل
انتخاب تیرآهن مناسب برای نصب جرثقیل یکی از حساس ترین مراحل طراحی و اجرای سیستم های جا به جایی بار در سوله ها، کارخانه ها، کارگاه های صنعتی و محیط های تولیدی است. تیرآهنی که برای تحمل نیروهای جرثقیل انتخاب می شود، فقط یک عضو فلزی ساده نیست، بلکه ستون فقرات کل سازه جرثقیل محسوب می شود.
اگر این تیرآهن اشتباه انتخاب شود، نه تنها عملکرد جرثقیل مختل می شود، بلکه احتمال شکست سازه، تغییر شکل دائمی تیرآهن، سقوط بار، انحراف ریل و ایجاد خطرهای جانی بسیار بالا می رود. به همین دلیل است که کارشناسان حوزه جرثقیل همیشه تاکید می کنند انتخاب تیرآهن مناسب برای نصب جرثقیل باید با دقت کامل انجام شود و بر اساس محاسبات مهندسی، استانداردهای صنعتی و ظرفیت کاری تجهیزات انجام گیرد.
در این مقاله تخصصی تمام عوامل مؤثر در انتخاب تیرآهن مناسب برای نصب جرثقیل را بررسی می کنیم. از اهمیت این انتخاب گرفته تا پارامترهای کلیدی، مقاطع استاندارد قابل استفاده، روش محاسبه، جدول انتخاب تیرآهن و نکات اجرایی نصب، همه موارد به صورت کامل و تشریحی توضیح داده شده اند.

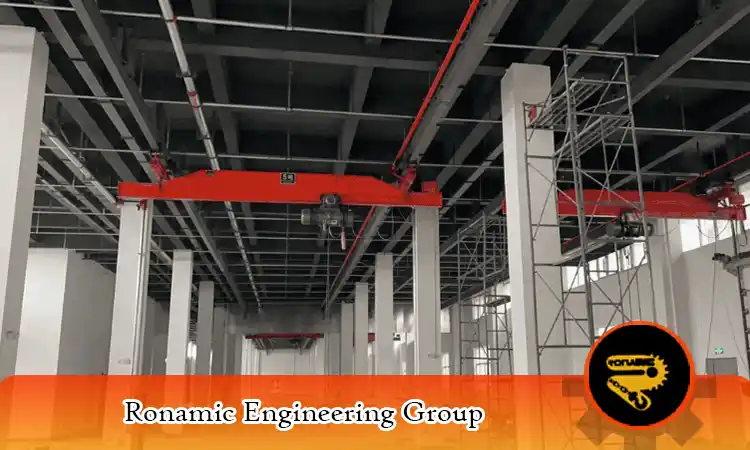

چرا انتخاب تیرآهن مناسب برای جرثقیل حیاتی است؟
اهمیت انتخاب تیرآهن مناسب برای نصب جرثقیل سقفی از آن جهت است که تیرآهن نقش اصلی در تحمل وزن و نیرو های وارد بر جرثقیل را بر عهده دارد. زمانی که جرثقیل در حال حرکت است، بار فقط وزن ثابت نیست؛ بلکه مجموعه ای از نیروهای جهشی، دینامیکی، ترمزی و نوسانی نیز ایجاد میشود. این نیروها تیرآهن را به طور مداوم در معرض تنش های متفاوتی قرار میدهند.
اگر مقطع تیرآهن ضعیف باشد یا به درستی انتخاب نشود، خم شدگی و پیچش در تیر ایجاد میشود و این مسئله علاوه بر کاهش عمر سازه، خطرات جدی برای اپراتور و محیط کار به همراه دارد. در جرثقیل هایی با ظرفیت بالاتر، شدت نیروهای وارد بر تیر به مراتب افزایش مییابد. برای مثال، یک جرثقیل ۵ تنی ممکن است در لحظه شروع حرکت بار، نیرو هایی معادل ۶ تا ۷ تن به سازه وارد کند.
این در حالی است که بسیاری از سازنده های غیر متخصص تنها ظرفیت اسمی جرثقیل را ملاک قرار می دهند و نیروهای دینامیکی را در محاسبات خود لحاظ نمی کنند. همین موضوع باعث می شود تیرآهن پس از مدتی دچار خمش، ترک های ریز یا حتی تغییر شکل دائمی شود.
یکی دیگر از دلایل حیاتی بودن این انتخاب، نقش تیرآهن در توزیع صحیح نیرو در کل سازه است. تیر مناسب باید در برابر بارهای جانبی، ضربه های ناشی از حرکت ناگهانی، وزن ریل، نیروهای ناشی از سایش چرخ ها و اصطکاک مقاومت کافی داشته باشد. به همین دلیل، انتخاب تیرآهن مناسب برای نصب جرثقیل نه تنها برای عملکرد صحیح دستگاه، بلکه برای ایمنی سازه و محیط صنعتی نیز اهمیت بسیار بالایی دارد.
چرا انتخاب تیرآهن مناسب برای جرثقیل حیاتی است؟
پارامترهای اصلی در انتخاب تیرآهن جرثقیل
انتخاب تیرآهن مناسب برای نصب جرثقیل مجموعه ای از پارامترهای بسیار مهم را شامل می شود. این پارامترها تعیین می کنند که تیر چه اندازه، چه نوع و از چه مقطعی باید باشد. اگر یکی از این پارامترها نادیده گرفته شود، انتخاب نهایی اشتباه خواهد بود. مهندسان سازه هنگام طراحی سیستم جرثقیل سقفی، دروازه ای یا نیم دروازه ای، تمام این پارامترها را تحلیل و محاسبه می کنند.
شناخت دقیق این پارامترها به شما کمک می کند هنگام انتخاب تیرآهن بسیار آگاهانه تر عمل کنید و برای انتخاب تیرآهن مناسب برای نصب جرثقیل دچار اشتباه نشوید.
ظرفیت بار و کلاس کاری جرثقیل
یکی از مهم ترین پارامتر های انتخاب تیرآهن، ظرفیت بار جرثقیل و کلاس کاری آن است. جرثقیل ها بر اساس استانداردهای کاری به کلاس های مختلفی تقسیم میشوند که هر کدام نشان می دهد جرثقیل در چه شرایطی فعالیت میکند، چه مقدار بار در طول روز جا به جا می شود و چه مدت از عمر کاری دستگاه در حالت بار گذاری سپری میشود. این اطلاعات معمولاً به صورت دقیق در جدول بار جرثقیل مشخص شده و مبنای اصلی تصمیم گیری مهندسی قرار میگیرد.
برای مثال، جرثقیل کلاس A در شرایط سبک کار می کند، در حالی که جرثقیل کلاس D یا E برای کارهای سنگین و طولانی مدت طراحی شده است. جرثقیلی که در طول روز صدها بار عملیات بارگیری و تخلیه انجام می دهد، نیروهای دینامیکی بسیار بیشتری به تیرآهن وارد میکند و طبیعتاً به تیر با مقطع قوی تر و ضریب اطمینان بالاتر نیاز دارد.
ظرفیت بار جرثقیل نیز عامل تعیین کننده دیگری در انتخاب تیرآهن محسوب میشود. برای جرثقیل هایی با ظرفیت پایین مانند ۲ یا ۳ تن، معمولاً تیرآهن های معمولی پاسخ گو هستند. اما در جرثقیل های ۱۰، ۱۵ یا ۲۰ تنی، استفاده از تیرآهن های سنگین تر، مقاطع بزرگ تر یا حتی تیر دوبل و تیر ورق به یک الزام فنی تبدیل میشود.
در نتیجه، اولین و مهم ترین قدم برای انتخاب تیرآهن مناسب جهت نصب جرثقیل، بررسی دقیق ظرفیت بار و کلاس کاری آن بر اساس اطلاعات فنی معتبر است؛ چراکه هرگونه خطا در این مرحله میتواند مستقیماً ایمنی سازه و عملکرد جرثقیل را تحت تأثیر قرار دهد.
دهانه و طول مسیر اپراتور
دهانه یکی از مهم ترین پارامتر های تعیین کننده مقاومت تیر است. هر چه دهانه بزرگ تر باشد، تیرآهن باید مقطع قوی تری داشته باشد تا در وسط دهانه دچار خمش نشود. یک تیر ۳۰ سانت ممکن است برای دهانه ۶ متری مناسب باشد، اما همان تیر برای دهانه ۱۲ متری کاملاً غیرایمن خواهد بود.
در سیستم های جرثقیل سقفی، طول دهانه معمولاً برابر عرض سوله است. بنابراین در سوله هایی با دهانه های بزرگ، انتخاب تیرآهن مناسب برای نصب جرثقیل اهمیت دوچندان پیدا می کند. هرچه دهانه بیشتر باشد، ممان اینرسی تیر باید افزایش یابد.
طول مسیر اپراتور نیز اهمیت دارد. اگر حرکت طولی جرثقیل زیاد باشد، نیرو های ضربه ای بیشتری ایجاد می شود. این نیرو ها باعث افزایش فشار روی تیر می شود و تیر باید مقطع مقاوم تری داشته باشد. بنابراین برای جرثقیل هایی با مسیر طولانی، تیرآهن های قوی تر مورد نیاز است.

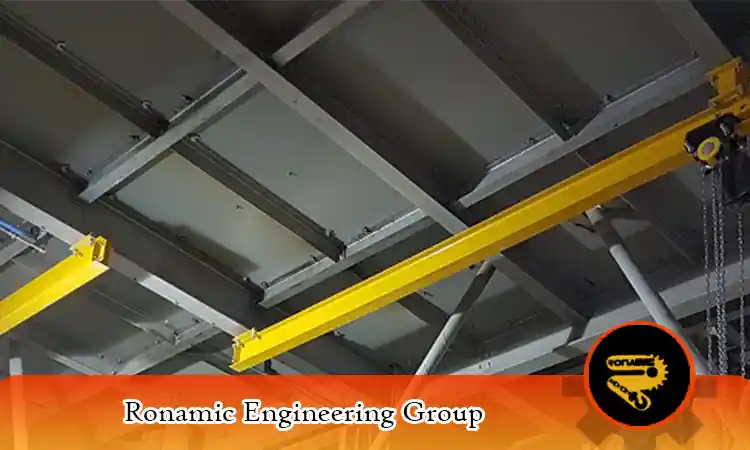

بررسی مقاطع استاندارد تیرآهن برای جرثقیل
در طراحی سیستم های جرثقیل صنعتی، مقاطع مختلفی از تیرآهن قابل استفاده هستند. انتخاب تیرآهن مناسب برای نصب جرثقیل بستگی به ظرفیت، دهانه و شرایط کاری دارد. مقاطع استاندارد عبارت اند از تیرآهن IPE، تیرآهن IPB (یا هاش)، تیرآهن دوبل IPE یا تیرورق.
تیرآهن IPE معمولاً برای جرثقیل های سبک مناسب است. این تیرها وزن کمتر و مقطع باریک تری دارند. اگر جرثقیل سبک باشد و دهانه کوتاه، این تیر جوابگو خواهد بود.
تیرآهن هاش یا IPB مقطع پهن و ضخیم دارد و برای بارهای سنگین، دهانه های بزرگ و محیط های صنعتی بهترین گزینه است. هاش ها تحمل خمش بسیار بالایی دارند. تیر دوبل IPE زمانی استفاده می شود که نیاز به مقطع قوی باشد اما تیر هاش از نظر اقتصادی یا اجرایی مناسب نباشد. در این حالت دو تیر IPE با صفحه فلزی به هم متصل می شوند.
در نهایت تیرورق سفارشی برای جرثقیل های فوق سنگین و دهانه های بسیار بزرگ استفاده می شود. این مقطع بر اساس بار واقعی طراحی شده و بیشترین انعطاف پذیری را دارد.
بررسی مقاطع استاندارد تیرآهن برای جرثقیل
جدول انتخاب تیرآهن بر اساس ظرفیت جرثقیل
در جدول زیر یک نمونه استاندارد برای انتخاب تیرآهن مناسب برای نصب جرثقیل ارائه شده است. این اعداد می توانند بسته به نوع سازه، دهانه، کلاس کاری یا نیروهای جانبی تغییر کنند، اما یک معیار کلی ارائه می دهند.
| ظرفیت جرثقیل | نوع تیر پیشنهادی | توضیح |
| ۲ تن | IPE 200 تا 240 | دهانه کوتاه و بار سبک |
| ۵ تن | IPE 270 یا دوبل IPE240 | مناسب برای سوله های متوسط |
| ۱۰ تن | IPB 300 تا 340 | مناسب برای کارگاه های صنعتی |
| ۲۰ تن | IPB 400 یا تیرورق | بار سنگین و دهانه بزرگ |
| ۳۰ تن به بالا | تیرورق سفارشی | طراحی خاص بر اساس بار و دهانه |
این جدول تنها یک راهنمای اولیه است و محاسبات دقیق باید بر اساس استانداردهای مهندسی انجام شود.
نکات اجرایی هنگام نصب تیرآهن و ریل جرثقیل
پس از انتخاب تیرآهن مناسب برای نصب جرثقیل، نکات اجرایی نصب اهمیت بسیار بالایی پیدا میکند. در بسیاری از پروژه ها، شکست ها یا مشکلات سازهای نه به دلیل انتخاب نادرست تیرآهن، بلکه به علت اجرای غیر اصولی ریل و اتصالات به وجود میآیند. رعایت جزئیات اجرایی در این مرحله، نقش مستقیمی در ایمنی و عمر مفید سیستم جرثقیل دارد.
مهم ترین نکات اجرایی در نصب تیرآهن و ریل جرثقیل عبارتاند از:
- تراز بودن کامل سطح تیرآهن، زیرا حتی کوچک ترین اختلاف ارتفاع میتواند باعث انحراف چرخ های جرثقیل و ایجاد نیروهای غیر متعارف روی تیر شود
- اجرای جوشکاری استاندارد با الکترود مناسب و یکنواخت، چراکه جوش ضعیف یا نامنظم در طول زمان دچار ترک شده و خطرات جدی ایجاد میکند
- انتخاب ریل متناسب با نوع چرخ و ظرفیت جرثقیل، به گونه ای که انتقال نیرو به صورت یکنواخت انجام شود
- نصب دقیق ریل روی بال تیرآهن بدون موج، انحراف یا ترک، زیرا هرگونه ناصافی مستقیماً بر عملکرد جرثقیل اثر میگذارد
در کنار این موارد، اتصالات جانبی و تقویتکنندهها نیز نقش کلیدی در پایداری سازه دارند. این اجزا باید دقیقاً مطابق نقشههای فنی اجرا شوند و شامل موارد زیر هستند:
- بادبندها برای کنترل نیروهای جانبی و جلوگیری از ناپایداری
- تقویت کننده ها جهت افزایش مقاومت تیر در برابر بارهای دینامیکی
- اتصالات استاندارد برای توزیع صحیح تنش در کل سازه
در نهایت، اجرای صحیح این جزئیات اجرایی تضمین میکند که تیرآهن انتخاب شده بتواند در شرایط واقعی کار، عملکردی ایمن، پایدار و بادوام داشته باشد.
سخن پایانی
انتخاب تیرآهن مناسب برای نصب جرثقیل یک فرآیند دقیق و تخصصی است و کوچک ترین اشتباه در این انتخاب می تواند خسارت های جدی مالی و جانی ایجاد کند. تیرآهن مناسب باید بر اساس ظرفیت بار، کلاس کاری، دهانه، شرایط محیطی و نوع جرثقیل تعیین شود. مهندسی سازه، طراحی صحیح و اجرای اصولی ریل و اتصالات، همگی جزئی از این فرایند هستند.
اگر انتخاب تیرآهن مناسب با دقت انجام شود، عمر مفید سازه افزایش می یابد، عملکرد جرثقیل روان تر می شود و ایمنی محیط به بهترین شکل تضمین خواهد شد. بنابراین به جای انتخاب تجربی یا سرانگشتی، همیشه از محاسبات مهندسی و استانداردهای صنعتی استفاده کنید.
سوالات متداول نحوه انتخاب تیرآهن مناسب برای نصب جرثقیل
- برای جرثقیل ۵ تنی چه تیرآهنی مناسب است؟
برای جرثقیل ۵ تنی معمولاً IPE270 یا دوبل IPE240 مناسب است، اما محاسبات دقیق باید با توجه به دهانه سازه انجام شود.
- آیا تیرآهن IPE برای جرثقیل های سنگین مناسب است؟
خیر. برای جرثقیل های سنگین باید از تیر هاش یا تیرورق استفاده شود زیرا ظرفیت خمش بالاتری دارند.
- آیا دهانه سوله در انتخاب تیرآهن تأثیر دارد؟
بله، هرچه دهانه بزرگ تر باشد، تیرآهن باید مقطع قوی تری داشته باشد تا دچار خمش یا پیچش نشود.
