راهنمای ایمنی و ظرفیت باربرداری دقیق
در هر پروژه عمرانی یا صنعتی که نیاز به جابجایی و بلند کردن بارهای سنگین وجود دارد، نقش جرثقیل ها کاملاً حیاتی است. ایمنی عملیات نیز به طور مستقیم به داشتن اطلاعات دقیق و به روز درباره ظرفیت بالابری جرثقیل بستگی دارد. در این میان، جدول بار جرثقیل به عنوان ابزاری کلیدی، دقیقترین راه برای تعیین حداکثر وزنی است که یک جرثقیل میتواند در شرایط مختلف با ایمنی کامل جابجا کند.
هرگونه تفسیر نادرست از جدول بار، یکی از رایجترین دلایل بروز حوادث، آسیب به تجهیزات و حتی تلفات انسانی به شمار میآید. از اینرو، آشنایی کامل با نحوه خواندن صحیح جدول بار، درک درست از ظرفیت بالابری، محدوده عملکرد جرثقیل و تأثیر عواملی مانند شعاع، ارتفاع و زاویه کار، برای هر راننده جرثقیل، ناظر پروژه یا کارشناس ایمنی ضروری است.
در این مقاله قصد داریم با بیانی تخصصی و در عین حال کاربردی، شما را با تمام مفاهیم مرتبط با جدول بار جرثقیل، نکات کلیدی ایمنی و روش های ارزیابی ظرفیت باربرداری آشنا کنیم تا گامی مؤثر در افزایش ایمنی و بهرهوری پروژه های صنعتی برداشته باشیم.
جدول بار جرثقیل: راهنمای ایمنی و ظرفیت باربرداری دقیق
تفاوت جدول بار جرثقیل سقفی، دروازه ای و بازویی با جرثقیل های متحرک
بسیاری از افرادی که برای اولین بار قصد خرید یا اجاره جرثقیل دارند، تصور می کنند جدول بار همه جرثقیل ها یکسان است و بر اساس شعاع و زاویه بوم تنظیم می شود؛ در حالی که این تصور کاملاً نادرست است. جدول بار در جرثقیل های متحرک و جرثقیل های برجی بر اساس طول بوم، زاویه بازو، وزنه تعادل و باز شدگی جک های تعادلی طراحی می شود، زیرا این جرثقیل ها ساختاری متحرک و شناور دارند و پایداری آن ها به این عوامل وابسته است.
اما جرثقیل سقفی، جرثقیل دروازه ای و جرثقیل بازویی از نظر ساختاری کاملاً متفاوت هستند. این جرثقیل ها به یک سازه ثابت (ریل سقفی، دروازه فلزی یا ستون) متصل می شوند و پایداری آن ها وابسته به استحکام همان سازه است، نه به بازشدگی جک یا وزنه تعادل. به همین دلیل، جدول بار این نوع جرثقیل ها بر اساس دهانه (فاصله بین دو ریل یا دو پایه)، ارتفاع بالابری و کلاس کاری تنظیم می شود، نه شعاع و زاویه بوم.
این تفاوت ساختاری اهمیت زیادی دارد؛ چرا که اگر خریدار یا اپراتور یک جرثقیل سقفی، جدول بار آن را با همان منطق جرثقیل متحرک بخواند، ممکن است دچار برداشت اشتباه از ظرفیت واقعی دستگاه شود. به همین علت، پیش از هر خرید یا بهره برداری، شناخت دقیق نوع جرثقیل و منطق جدول بار مخصوص آن ضروری است.
کلاس کاری (Duty Class / FEM) چیست و چه ارتباطی با جدول بار دارد؟
یکی از مفاهیم کلیدی که در جدول بار جرثقیل های سقفی و دروازه ای نقش تعیین کننده ای دارد و کمتر مورد توجه قرار می گیرد، کلاس کاری یا Duty Class است. کلاس کاری در واقع میزان و شدت استفاده از جرثقیل در طول عمر مفید آن را مشخص می کند و بر اساس استانداردهایی نظیر FEM (استاندارد اروپایی) یا CMAA (استاندارد آمریکایی) طبقه بندی می شود.
کلاس کاری با در نظر گرفتن دو عامل اصلی تعیین می شود: میزان بار متوسط نسبت به ظرفیت اسمی جرثقیل، و تعداد دفعات چرخه کاری در طول روز یا سال. برای مثال، جرثقیلی که به طور مداوم و با بارهای نزدیک به حداکثر ظرفیت کار می کند، در کلاس کاری بالاتری قرار می گیرد و باید از نظر سازه ای و مکانیکی مقاوم تر طراحی شود، در حالی که جرثقیلی با استفاده گاه به گاه و بارهای سبک تر می تواند در کلاس پایین تری طبقه بندی شود.
اهمیت این موضوع در جدول بار از این جهت است که ظرفیت مندرج در جدول، همیشه با در نظر گرفتن کلاس کاری دستگاه محاسبه شده است. به عبارت دیگر، دو جرثقیل با ظرفیت اسمی یکسان اما کلاس کاری متفاوت، می توانند عمر مفید و سطح ایمنی کاملاً متفاوتی داشته باشند. به همین دلیل، هنگام بررسی جدول بار یک جرثقیل سقفی یا دروازه ای، باید حتماً کلاس کاری آن را نیز مورد توجه قرار داد و متناسب با نوع و شدت کاربری خود انتخاب کرد.
مثال عملی: نحوه خواندن جدول بار یک جرثقیل سقفی ۱۰ تنی
برای درک بهتر مفاهیم گفته شده، بهتر است یک مثال واقعی را بررسی کنیم. فرض کنید یک جرثقیل سقفی تک پل با ظرفیت اسمی ۱۰ تن و دهانه ۱۵ متر در یک سالن تولیدی نصب شده است. جدول بار این جرثقیل معمولاً شامل اطلاعاتی نظیر ظرفیت مجاز در طول کامل دهانه، ارتفاع مؤثر بالابری (فاصله بین ریل پل تا کف سالن) و سرعت های حرکتی پل و کالسکه است.
در این جدول، برخلاف جرثقیل های بوم دار، ظرفیت باربرداری معمولاً در طول دهانه ثابت باقی می ماند، مگر آن که به انتهای دهانه یا نزدیک تیرهای انتهایی نزدیک شویم که در آن صورت برخی محدودیت های سازه ای اعمال می شود. برای مثال، اگر اپراتور بخواهد باری ۹ تنی را در نقطه میانی دهانه جابجا کند، جدول بار نشان می دهد که این وزن کاملاً در محدوده مجاز ظرفیت اسمی قرار دارد و جابجایی آن با رعایت سرعت استاندارد و بدون ضربه، ایمن خواهد بود.
اما اگر همین بار در نزدیکی انتهای ریل و در ارتفاع حداکثر بالابری جابجا شود، باید به محدودیت های اضافی مانند سرعت کاهش یافته و فاصله ایمن از دیوار یا تجهیزات جانبی توجه کرد. این مثال به خوبی نشان می دهد که خواندن جدول بار جرثقیل سقفی، برخلاف جرثقیل های متحرک، بیشتر حول محور دهانه و موقعیت طولی بار می چرخد تا زاویه و شعاع.
بررسی ابعاد و وزن جرثقیل
در هنگام شروع خواندن جدول بار جرثقیل، ابتدا باید نوع جرثقیل (سقفی، دروازه ای یا بازویی)، دهانه، ابعاد کلی سازه و وزن عملیاتی آن را با دقت بررسی کرد. در فرآیند ساخت و طراحی و مهندسی جرثقیل سقفی و دروازه ای برخلاف جرثقیل های متحرک که ظرفیت بار در آن ها با در نظر گرفتن بازشدگی کامل جک ها و وزنه تعادل تعیین می شود، ظرفیت بار بر اساس استحکام سازه ثابت (ریل، پل و ستون های نگهدارنده) محاسبه می شود.
در جدول بار این نوع جرثقیل ها، معمولاً ستون هایی برای دهانه (برای مثال از ۴ تا ۳۵ متر)، ارتفاع بالابری و ظرفیت اسمی درج شده است. عدد ثبت شده در هر بخش از جدول، حداکثر وزن ایمنی است که جرثقیل می تواند در همان دهانه و کلاس کاری مشخص جابجا کند. توجه به این نکته ضروری است که تغییر دهانه یا افزایش طول ریل، بدون تقویت سازه ای مناسب، می تواند ظرفیت واقعی جرثقیل را به طور محسوسی کاهش دهد.
ظرفیت بالابری جرثقیل
ظرفیت بالابری هر جرثقیل به عوامل مختلفی وابسته است:
- طول و زاویه بوم
- موقعیت جک های تعادل
- نوع و وزن بالاست
- وضعیت زمین و سطح استقرار جرثقیل
- وجود باد یا موانع محیطی

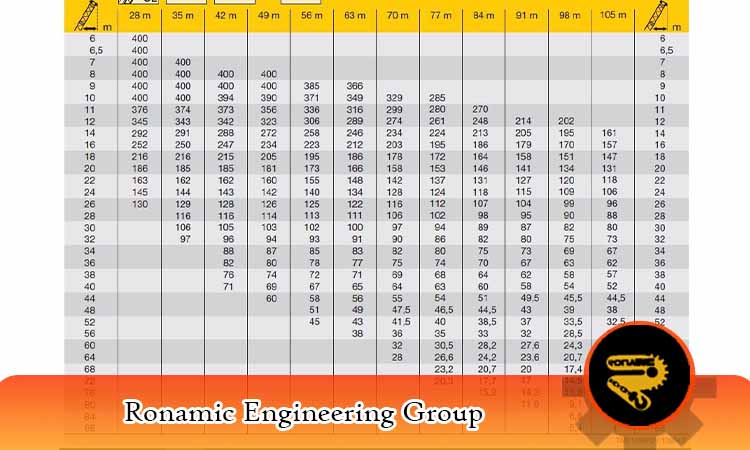

ظرفیت بالابری جرثقیل، بیشترین وزنی است که دستگاه میتواند در شرایط معین، بدون خطر واژگونی یا آسیب به ساختار، بلند کند. این عدد در جدول بار جرثقیل دقیقاً مشخص شده و رعایت آن حیاتی است. برای مثال، ممکن است یک جرثقیل در شعاع ۳ متر تا ۴۰ تن باربرداری کند اما همین جرثقیل در شعاع ۲۰ متر فقط ۵ تن مجاز به بلند کردن باشد. این کاهش ظرفیت، به دلیل افزایش گشتاور و فشار مضاعف بر سازه و سیستم هیدرولیک است.
در پروژههای بزرگ، همیشه از یک ضریب ایمنی استفاده میشود تا حتی در صورت خطای انسانی یا شرایط غیرمنتظره، احتمال حادثه به صفر برسد. هرگز نباید ظرفیت اسمی جدول بار جرثقیل را به عنوان ظرفیت واقعی و بدون قید و شرط در نظر گرفت؛ عوامل محیطی، سایش و فرسودگی تجهیزات باید لحاظ شود.
محدوده بالابری جرثقیل
یکی از بخش های حیاتی در جدول بار جرثقیل سقفی و دروازه ای، اطلاع از محدوده دهانه (Span) و موقعیت طولی کالسکه بر روی پل است. برخلاف جرثقیل های متحرک که محدوده بالابری با شعاع کاری از مرکز چرخش سنجیده می شود، در این نوع جرثقیل ها، محدوده بالابری به فاصله ای گفته می شود که کالسکه بالابر می تواند در طول پل و عرض دهانه حرکت کند.
در جدول بار، این محدوده معمولاً با کل طول دهانه (برای مثال ۴ تا ۳۵ متر) و ارتفاع مؤثر بالابری (فاصله بین قلاب در بالاترین و پایین ترین نقطه) نمایش داده می شود. نکته مهم این است که در برخی مدل ها، نزدیک شدن کالسکه به انتهای ریل یا تیرهای سر ستون می تواند محدودیت های ایمنی اضافی (مانند کاهش سرعت یا فاصله ایمن از دیوار) ایجاد کند. برای تضمین عملکرد ایمن، انجام بازرسی و تست دوره ای جرثقیل ضروری است تا مطمئن شویم دستگاه در تمام طول دهانه، بدون خطر برای اپراتور و تجهیزات اطراف، عمل می کند. برای تضمین عملکرد ایمن، انجام تست جرثقیل به صورت منظم ضروری است تا مطمئن شویم دستگاه در محدوده بار مجاز به درستی عمل میکند و هیچ خطری جان افراد و تجهیزات را تهدید نمیکند.
رابطه دهانه (Span) و ارتفاع قلاب با ظرفیت باربرداری
دهانه جرثقیل، یعنی فاصله بین دو ریل موازی که پل جرثقیل روی آن ها حرکت می کند، یکی از مهم ترین عوامل تعیین کننده ظرفیت باربرداری در جرثقیل های سقفی و دروازه ای است. هرچه دهانه بزرگ تر باشد، طول پل و به تبع آن، خیز و انحنای احتمالی تیر اصلی نیز افزایش می یابد؛ به همین دلیل، برای دهانه های بزرگ تر معمولاً از تیرهای دوبل یا مقاطع سازه ای مقاوم تر استفاده می شود تا ظرفیت باربرداری در سطح ایمنی مطلوب باقی بماند.
ارتفاع قلاب یا ارتفاع مؤثر بالابری نیز عامل دیگری است که در جدول بار این نوع جرثقیل ها اهمیت دارد. این ارتفاع، فاصله بین بالاترین نقطه بالابری تا کف سالن یا محل قرارگیری بار را نشان می دهد و باید متناسب با نیاز واقعی پروژه انتخاب شود؛ زیرا افزایش بیش از حد ارتفاع بالابری بدون توجیه فنی، هم هزینه ساخت را افزایش می دهد و هم می تواند بر پایداری کلی سیستم اثر بگذارد.
در مجموع، برای انتخاب صحیح یک جرثقیل سقفی یا دروازه ای، باید دهانه مورد نیاز سالن، حداکثر ارتفاع بالابری موردنیاز و ظرفیت واقعی بار را به طور همزمان در نظر گرفت، زیرا این سه عامل مستقیماً بر طراحی سازه، انتخاب موتور و گیربکس، و در نهایت روی جدول بار نهایی جرثقیل تأثیرگذار خواهند بود.
زوایای بالابری

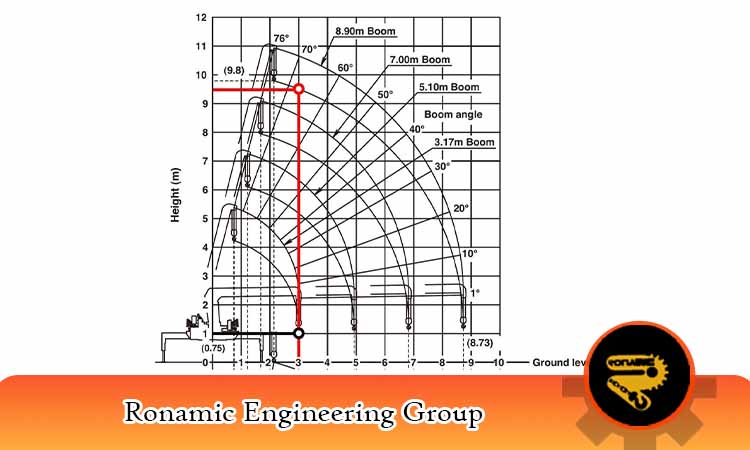

یکی دیگر از پارامترهای کلیدی در جدول بار انواع جرثقیل مانند جرثقیل سقفی، زوایای بالابری است. زاویه بوم جرثقیل نسبت به سطح افق تاثیر مستقیم بر ظرفیت بالابری دارد. هر چه زاویه بوم بزرگتر (یعنی بوم عمودتر) باشد، جرثقیل قادر به بلند کردن بار بیشتری است؛ و هر چه زاویه به سمت افقی شدن نزدیک تر شود، ظرفیت ایمن کاهش مییابد.
در جدول بار جرثقیل، برای هر طول بوم و شعاع، زوایای خاصی قید شده و ظرفیت مجاز مربوط به هر زاویه به طور جداگانه ذکر میشود. کوچک ترین تغییر در زاویه (حتی چند درجه) میتواند ظرفیت ایمن را به طور قابل ملاحظه ای تغییر دهد.
اپراتور باید هنگام تغییر زاویه بوم، حتماً جدول بار جرثقیل را بررسی کرده و اجازه بارگیری بیش از حد را ندهد. سیستم های مدرن جرثقیل مجهز به زاویه سنج دیجیتال هستند اما بررسی دستی جدول بار هنوز هم الزامی است.
جرثقیل در حال بار برداری

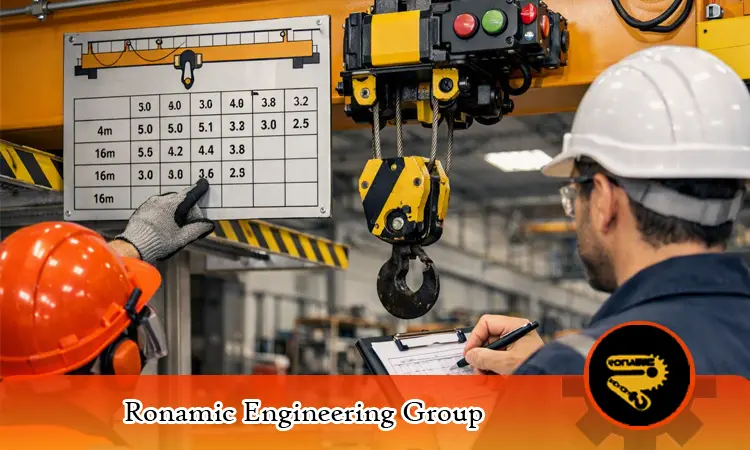

عملیات باربرداری با جرثقیل سقفی، دروازه ای یا بازویی زمانی ایمن خواهد بود که تمام پارامترهای جدول بار مخصوص همان جرثقیل رعایت شود. برخلاف جرثقیل های متحرک که وضعیت جک و بالاست باید کنترل شود، در این جرثقیل ها باید از سلامت پل، ریل، کالسکه و سیستم بالابر اطمینان حاصل کرد.
بارگذاری باید در محدوده وزن مجاز ظرفیت اسمی و متناسب با کلاس کاری تعیین شده انجام گیرد. بار باید به آرامی و بدون شوک یا ضربه از زمین بلند شود و از حرکت هم زمان پل و کالسکه با سرعت بالا هنگام حمل بارهای نزدیک به حداکثر ظرفیت خودداری شود، زیرا این کار می تواند نوسان بار (Swing) ایجاد کرده و خطر برخورد یا واژگونی موضعی بار را افزایش دهد.
در هر لحظه از عملیات باربرداری، اپراتور باید ظرفیت اسمی و کلاس کاری جرثقیل را در نظر داشته باشد. بازرسی منظم تجهیزات، اطمینان از سلامت سیم بکسل، قلاب، ترمزها و اتصالات الکتریکی، و آموزش مداوم پرسنل، پیش نیاز هر پروژه ایمن با جرثقیل سقفی، دروازه ای یا بازویی است.
جرثقیل در حال بار برداری
جمع بندی
جدول بار جرثقیل زیربنای ایمنی و موفقیت هر عملیات بالابری و جابجایی بار سنگین است. توانایی خواندن و تفسیر صحیح این جدول، تنها راه جلوگیری از حوادث جدی و آسیب های مالی و جانی در پروژه های عمرانی و صنعتی محسوب میشود.
همیشه قبل از شروع کار با جرثقیل، ظرفیت بالابری، محدوده و زاویه بوم، ابعاد و وزن دستگاه و شرایط محیطی را با جدول بار جرثقیل تطبیق دهید. آموزش مستمر، رعایت استانداردهای کاری و استفاده از جرثقیل با بازرسی های منظم، ضامن ایمنی و بهرهوری کل تیم خواهد بود.
سوالات متداول جدول بار جرثقیل
- آیا جدول بار جرثقیل برای همه مدل ها یکسان است؟
خیر، هر مدل و برند جرثقیل جدول بار مخصوص خود را دارد که باید فقط بر اساس آن عمل کرد. - آیا میتوان ظرفیت جرثقیل را افزایش داد؟
هرگز نباید بارگیری بیش از ظرفیت جدول انجام شود؛ افزایش ظرفیت فقط با تغییر بالاست یا ارتقاء فنی سازنده امکان پذیر است. - اگر جدول بار جرثقیل مخدوش یا گم شد چه باید کرد؟
باید بلافاصله با سازنده یا نماینده رسمی تماس بگیرید و از جدول بار اصلی و معتبر استفاده کنید.
