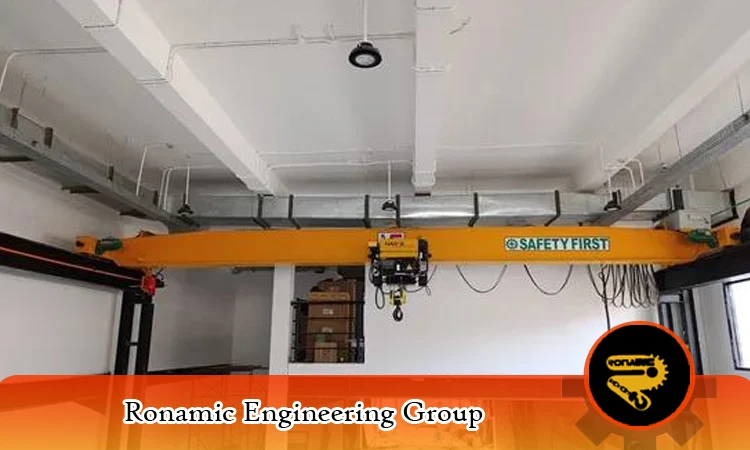

جرثقیل مناسب برای سالن های کم ارتفاع؛ چه گزینه هایی داریم؟

انتخاب جرثقیل مناسب برای سالن های کم ارتفاع یکی از حساس ترین تصمیم های فنی برای مدیران کارگاه و کارخانه است، چون هر سانتی متر فاصله بین قلاب و سقف می تواند تفاوت میان یک سیستم جابجایی روان و یک تجهیز بی استفاده را رقم بزند. اگر سالن شما سقف کوتاه، خرپاهای نزدیک به هم یا لوله کشی و کانال های تأسیساتی آویزان دارد، خرید یک دستگاه استاندارد بدون بررسی ارتفاع، معمولاً به بلند نشدن کامل بار یا برخورد با سازه ختم می شود.

خبر خوب این است که امروز چند راهکار مهندسی شده وجود دارد؛ از جرثقیل سقفی با طراحی کم ارتفاع گرفته تا سیستم های ستونی و پرتابل. در این مقاله می بینید هر گزینه چه مزیتی دارد، به چه کسب وکاری می خورد و برای انتخاب درست باید به چه نکاتی توجه کنید.

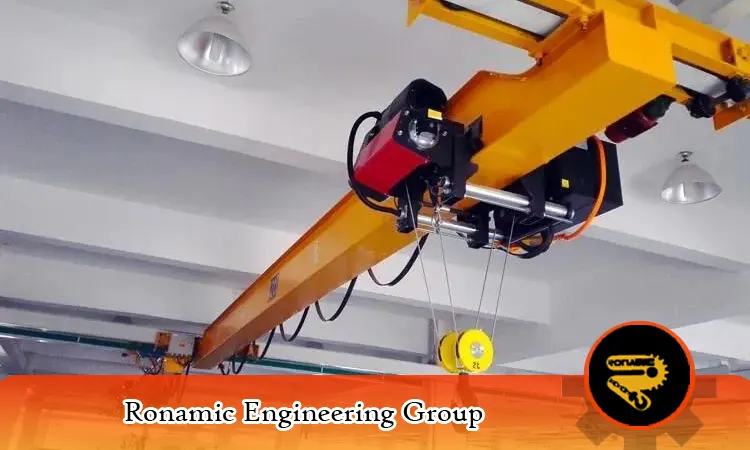

جرثقیل سالن های کم ارتفاع

چرا ارتفاع کم سالن، انتخاب جرثقیل را حساس تر از همیشه می کند؟

در سالن های استاندارد با سقف بلند، فضای کافی برای نصب ریل، حرکت ترالی و بالا رفتن قلاب وجود دارد و مهندس طراح دست بازتری دارد. اما وقتی سقف کوتاه می شود، هر جزء دستگاه از تیر اصلی و ترالی تا بالابر و زنجیر یا سیم بکسل، بخشی از ارتفاع محدود را می بلعد. جرثقیل بازویی مفصلی در فضاهای محدود؛ مزایا و کاربردها نیز می تواند در برخی فضاهای محدود، به عنوان یکی از گزینه های قابل بررسی مطرح باشد.

نتیجه این است که حتی یک جرثقیل با ظرفیت مناسب هم ممکن است نتواند بار را به ارتفاع لازم برساند. به همین دلیل، تصمیم گیری برای جرثقیل مناسب سالن کم ارتفاع باید از اندازه گیری دقیق فضا شروع شود، نه از مقایسه قیمت. مدیرانی که این مرحله را جدی می گیرند، معمولاً بعد از نصب با مشکل جابه جایی یا تغییرات پرهزینه روبه رو نمی شوند. در ادامه دو مفهوم پایه را بررسی می کنیم که پیش از هر خرید باید برایتان روشن باشند.

مفهوم ارتفاع قلاب و ارتفاع مفید بلند کردن

ارتفاع قلاب یعنی فاصله بین سطح زمین و بالاترین نقطه ای که قلاب می تواند برسد. اما آنچه در عمل اهمیت دارد، ارتفاع مفید بلند کردن است؛ یعنی مقداری که بعد از کم کردن ارتفاع بار، وسایل بستن مثل زنجیر و قلاب کمکی، و فاصله ایمنی از سقف باقی می ماند. مثلاً اگر بخواهید قالبی به ارتفاع یک متر را از روی یک ماشین بردارید، باید ارتفاع قالب، ارتفاع ماشین و طول وسایل بستن را با هم جمع کنید. وقتی این عدد از ارتفاع مجاز قلاب بیشتر شود، حتی قوی ترین دستگاه هم به کارتان نمی آید. تولیدکنندگان برای رفع این مشکل، مدل هایی با بالابر کم ارتفاع یا ترالی تودرتو طراحی کرده اند که قلاب را تا نزدیک تیر اصلی بالا می برند و ارتفاع مفید را به طور محسوسی افزایش می دهند.

محدودیت های سازه ای و موانع سقفی

علاوه بر ارتفاع کل، وجود موانع سقفی هم روی انتخاب اثر مستقیم دارد. در بسیاری از کارگاه های کوچک، خرپاهای فولادی، کانال های تهویه، لوله های آتش نشانی و سینی های کابل، فضای زیر سقف را تقسیم می کنند و مسیر ریل را محدود می سازند. از طرف دیگر، ستون ها و دیوارهای باربر همیشه توان تحمل بار اضافی ناشی از جرثقیل را ندارند. مهندسان پیش از نصب باید مقاومت سازه را محاسبه کنند و بدانند تکیه گاه ها چه بارهای دینامیکی را تحمل می کنند.

اگر سازه ظرفیت کافی نداشته باشد، انتخاب سیستم های مستقل از سقف مثل پایه دار یا ستونی، راه حلی عملی و ایمن است. شناخت همین محدودیت ها به شما کمک می کند در بخش بعدی، گزینه ها را واقع بینانه تر بسنجید.

انواع جرثقیل برای سالن کم ارتفاع؛ کدام مدل در چه شرایطی جواب می دهد؟

بازار تجهیزات بالابر، برای مشکل کمبود ارتفاع چند پاسخ آماده دارد و هر کدام مسیر متفاوتی را برای حل مسئله انتخاب می کنند. بعضی طراحی ها با کوتاه تر کردن ساختار تیر و ترالی، ارتفاع مفید را بالا می برند. بعضی دیگر اصلاً به سقف تکیه نمی کنند و بار را از طریق ستون یا پایه مستقل جابجا می کنند. برای مدیری که می خواهد انواع جرثقیل برای سالن کم ارتفاع را بشناسد، مهم است بداند این گزینه ها جایگزین هم نیستند و هر کدام برای یک نوع فضا و کاربرد ساخته شده اند. دیدن این تفاوت ها به شما کمک می کند به جای انتخاب براساس عادت یا پیشنهاد فروشنده، براساس نیاز واقعی سالن تصمیم بگیرید. در سه بخش بعدی مهم ترین گزینه ها را به طور جداگانه بررسی می کنیم.

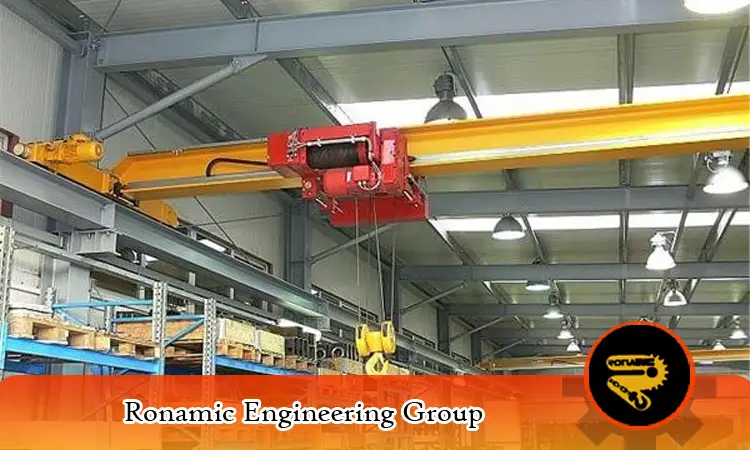

انواع جرثقیل برای سالن کم ارتفاع

جرثقیل سقفی کم ارتفاع (Low Headroom)

این مدل مستقیم ترین پاسخ به مشکل سقف کوتاه است. در جرثقیل های سقفی معمولی، ترالی و بالابر روی بال بالایی تیر اصلی حرکت می کنند و ارتفاع زیادی می گیرند. در نسخه کم ارتفاع، ترالی بین دو تیر یا زیر بال پایینی نصب می شود و قلاب به تیر اصلی نزدیک تر می شود. به این ترتیب، فضای مفید بلند کردن بار بدون تغییر در سازه سالن افزایش پیدا می کند. این نوع جرثقیل سقفی سالن کم ارتفاع برای خطوط تولید و کارگاه هایی مناسب است که مسیر ثابت و تکراری دارند و می خواهند کل طول سالن را پوشش دهند. البته نیاز به ریل و سازه پشتیبان دارد و باید ظرفیت باربری ستون ها بررسی شود.

جرثقیل بازویی و ستونی برای کارگاه های کوچک

اگر کارگاه تان کوچک است و بار را فقط در چند ایستگاه مشخص جابجا می کنید، جرثقیل بازویی ساده ترین و کم هزینه ترین انتخاب است. این دستگاه روی ستون مستقل یا دیوار نصب می شود و بازوی آن حول محور می چرخد و بار را در محدوده دایره ای جابجا می کند. چون به سقف تکیه نمی کند، مشکل ارتفاع محدود و ضعف سازه را دور می زند. برای تعمیرگاه ها، ایستگاه های ماشین کاری و بسته بندی، جرثقیل مناسب کارگاه های کوچک محسوب می شود. مدل های خم شونده یا مفصلی هم برای دور زدن موانع مفیدند. محدودیت اصلی آن، پوشش نقطه ای است؛ برای انتقال بار در طول کل سالن مناسب نیست.

جرثقیل دروازه ای سبک و پرتابل

گاهی سقف سالن اصلاً توان تحمل ریل را ندارد و ستون های کناری هم فضای کافی ندارند. در این شرایط، جرثقیل دروازه ای سبک با چرخ یا ریل کف، راه حل مستقل از سازه است. این دستگاه از دو پایه و یک تیر افقی ساخته می شود و روی زمین حرکت می کند. ارتفاع آن معمولاً قابل تنظیم است و می توان با باز کردن پایه ها، ارتفاع را به سقف سالن تطبیق داد. مدل های پرتابل را می توان بین چند ایستگاه جابجا کرد و برای کارگاه هایی که چیدمان ثابت ندارند، ایده آلند. البته کف سالن باید صاف و مقاوم باشد و فضای عبور پایه ها را در نظر گرفت.

مقایسه سریع گزینه های جرثقیل کم ارتفاع در یک نگاه

وقتی چند گزینه مختلف روی میز است، مقایسه در قالب جدول کمک می کند تفاوت های اصلی را سریع تر ببینید و تصمیم بگیرید. جدول زیر مهم ترین گزینه های جرثقیل کم ارتفاع را از نظر کاربرد، نیاز به سازه سقفی، حوزه پوشش و مناسب ترین شرایط کنار هم می گذارد. توجه کنید که این مقایسه جنبه راهنما دارد و برای تصمیم نهایی باید مشخصات دقیق سالن، ظرفیت مورد نیاز و بودجه را با کارشناس فنی بررسی کنید.

همان طور که می بینید، هیچ گزینه ای برنده مطلق نیست. اگر دنبال پوشش کامل سالن هستید، مدل سقفی کم ارتفاع بهترین است. اگر سازه ضعیف دارید یا فقط چند ایستگاه دارید، بازویی یا دروازه ای منطقی تر است. همین منطق مقایسه ای، مبنای چک لیست بخش بعدی است.

چک لیست انتخاب جرثقیل مناسب سالن کم ارتفاع پیش از خرید

بعد از آشنایی با انواع دستگاه ها، نوبت به سنجیدن شرایط سالن خودتان می رسد. این مرحله باید قبل از تماس با فروشنده انجام شود، چون اطلاعات دقیق شما به تولیدکننده امکان پیشنهاد یک طراحی درست را می دهد. مهم ترین نکاتی که باید بررسی کنید، در فهرست زیر آمده است:

• ارتفاع خالص سالن از کف تا پایین ترین مانع سقفی، نه تا خود سقف
• وزن سنگین ترین باری که جابجا می کنید و ارتفاع آن هنگام بستن
• ظرفیت باربری ستون ها و سازه برای تحمل ریل و بار دینامیکی
• تعداد ایستگاه های کاری و مسیر حرکت بار بین آن ها
• نوع برق در دسترس و نیاز به کنترل از راه دور یا آویز
• برنامه توسعه کارگاه در چند سال آینده

اگر پاسخ این شش مورد را بدانید، حدود هشتاد درصد مسیر انتخاب جرثقیل صنعتی سالن کوچک را طی کرده اید. کارشناس فنی هم با این داده ها می تواند سریع تر طراحی مناسب را پیشنهاد دهد.

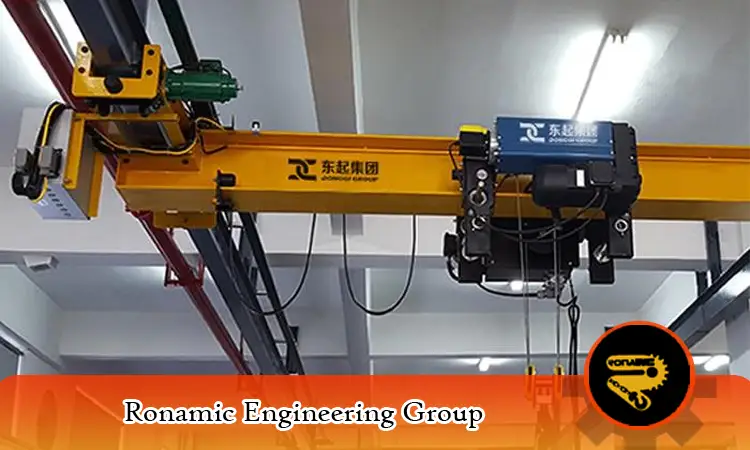

چک لیست انتخاب جرثقیل سالن کم ارتفاع

هزینه و نصب جرثقیل در سالن های کم ارتفاع؛ چه عواملی قیمت را تعیین می کنند؟

قیمت جرثقیل در فضای کم ارتفاع معمولاً از مدل استاندارد بالاتر است، چون طراحی اختصاصی و قطعات کوچک تر یا فشرده تر لازم دارد. اولین عامل، ظرفیت و دهانه است؛ هرچه بار و فاصله بین ریل ها بیشتر باشد، مقطع تیر و هزینه ساخت بالاتر می رود. دومین عامل، نوع سیستم است. مدل ستونی و دروازه ای معمولاً ارزان ترند ولی پوشش محدودتری دارند، درحالی که مدل سقفی کم ارتفاع سرمایه گذاری بیشتری می طلبد و برای پوشش کل سالن ارزش دارد. عامل سوم، وضعیت سازه است؛ اگر ستون ها تقویت نیاز داشته باشند، هزینه مضاعف می شود. عامل چهارم، سیستم کنترل شامل آویز، ریموت یا اینورتر برای حرکت نرم و دقیق. در نصب هم رعایت تراز ریل و فاصله ایمنی از موانع اهمیت دارد، چون ارتفاع کم حاشیه خطا را کاهش می دهد. اگر می خواهید بودجه واقعی را بدانید، بهتر است پیش از ثبت سفارش، بازدید اولیه از سالن و برآورد فنی انجام شود.

اشتباهات رایج در انتخاب جرثقیل مناسب کارگاه های کوچک و کم ارتفاع

بسیاری از خریداران فقط به ظرفیت باربری نگاه می کنند و ارتفاع مفید را نادیده می گیرند؛ نتیجه این است که جرثقیل نصب می شود ولی بار به اندازه کافی بالا نمی رود. اشتباه دیگر، اندازه گیری از سقف به جای پایین ترین مانع است. کانال تهویه ای که ده سانتی متر پایین تر از سقف قرار دارد، می تواند کل طراحی را بی اثر کند. اشتباه سوم، تصور اینکه سازه سالن هر باری را تحمل می کند؛ بدون محاسبه مهندسی، ریل گذاری روی ستون های ضعیف خطرناک است. برخی هم به رشد آینده فکر نمی کنند و ظرفیتی برمی گزینند که با افزایش تولید کم می آورد. در نهایت، انتخاب فقط براساس ارزان ترین قیمت، در بلندمدت هزینه تعمیرات و توقف تولید را بالا می برد. همان طور که دیدیم، انتخاب درست جرثقیل سقفی کارگاهی یعنی تطبیق نوع دستگاه، سازه و برنامه تولید.

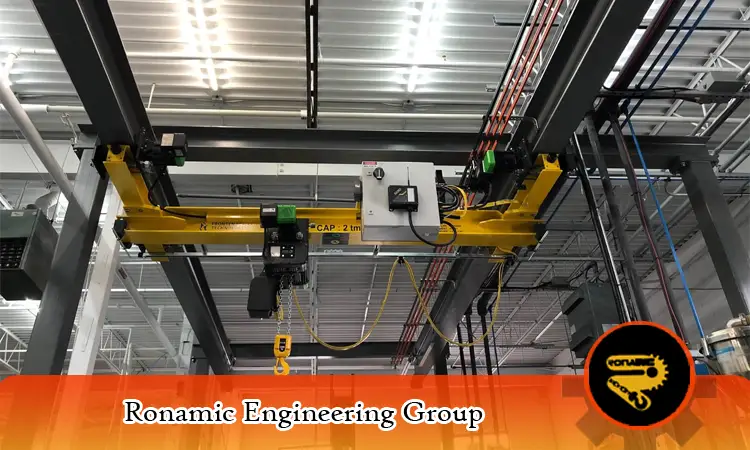

اشتباهات رایج در انتخاب جرثقیل

سخن پایانی

انتخاب جرثقیل مناسب سالن کم ارتفاع تصمیمی است که باید از اندازه گیری دقیق فضا شروع شود و به تحلیل سازه، نوع بار و برنامه توسعه برسد. جرثقیل سقفی کم ارتفاع برای پوشش کامل سالن، مدل های بازویی و ستونی برای ایستگاه های نقطه ای، و دروازه ای سبک برای فضاهای بدون تکیه گاه سقفی، سه پاسخ اصلی به این چالش اند. اگر ارتفاع مفید، ظرفیت سازه و مسیر حرکت بار را از ابتدا روشن کنید، از هزینه های تکراری و اصلاحات بعد از نصب جلوگیری می کنید. مشورت با کارشناس فنی پیش از خرید، مطمئن ترین راه رسیدن به سیستمی ایمن، کارآمد و مقرون به صرفه است. برای دریافت مشاوره رایگان و انتخاب بهترین جرثقیل مناسب سالن کم ارتفاع خود، همین حالا صفحه محصولات رونامیک را ببینید و درخواست بازدید فنی ثبت کنید.

سوالات متداول جرثقیل مناسب برای سالن های کم ارتفاع

1. کمترین ارتفاع سالن برای نصب جرثقیل سقفی چقدر است؟
   عدد ثابتی برای همه سالن ها وجود ندارد، چون به ارتفاع بارها، نوع بالابر و مدل جرثقیل بستگی دارد. در مدل های کم ارتفاع، ترالی بین تیرها یا زیر آن ها نصب می شود و فاصله قلاب تا سقف به حداقل می رسد، بنابراین در سالن هایی که با مدل استاندارد جا نمی شوند هم قابل استفاده است. برای تعیین دقیق، باید ارتفاع خالص سالن، بلندترین بار و فاصله ایمنی را با کارشناس فنی محاسبه کنید.
2. اگر سقف سالن توان تحمل ریل جرثقیل را نداشته باشد، چه کنم؟
   در این حالت لازم نیست از جابجایی مکانیزه صرف نظر کنید. می توانید از جرثقیل بازویی ستونی یا دروازه ای سبک استفاده کنید که مستقل از سقف کار می کنند و بار را به کف منتقل می کنند. گزینه دیگر، تقویت ستون ها یا ساخت سازه فولادی مستقل داخل سالن است که البته هزینه بیشتری دارد و نیاز به محاسبه مهندسی دارد.
3. برای یک کارگاه کوچک با چند ایستگاه کاری، کدام جرثقیل اقتصادی تر است؟
   اگر ایستگاه ها نزدیک به هم و مشخص اند، جرثقیل بازویی یا ستونی معمولاً اقتصادی ترین انتخاب است، چون هزینه نصب پایین و بدون نیاز به ریل سقفی دارد. اما اگر ایستگاه ها پراکنده اند و بار باید در طول سالن جابجا شود، مونوریل یا سقفی کم ارتفاع در بلندمدت بازده بهتری دارد و به صرفه تر می شود.
