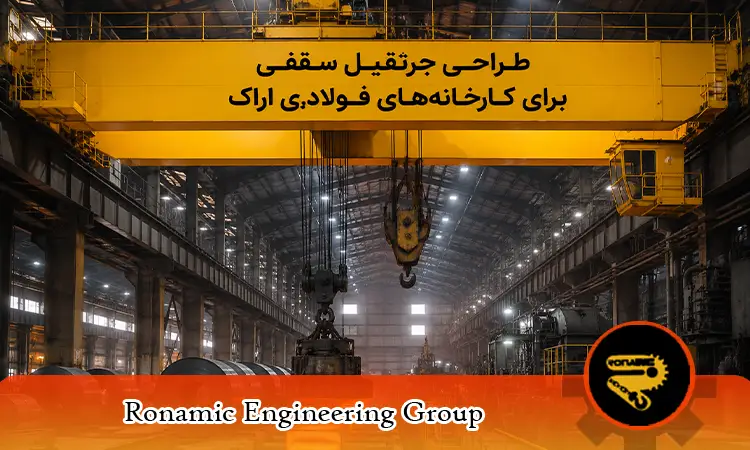

طراحی جرثقیل سقفی برای کارخانه‌ های فولادی اراک

ساخت جرثقیل دروازه ای برای صنایع فولادی یزد یکی از تخصصی ترین حوزه های مهندسی صنعتی است که نیازمند ترکیبی از طراحی دقیق، انتخاب مواد مقاوم و رعایت استانداردهای سخت گیرانه ایمنی است، زیرا این تجهیزات باید روزانه بارهای چند تنی مانند تختال، بیلت و کلاف فولاد را در محیطی با دمای بالا و شرایط کاری سنگین جابه جا کنند.

استان یزد به دلیل وجود کارخانه های بزرگ فولادسازی و صنایع نورد، سال هاست به یکی از قطب های اصلی مصرف تجهیزات جابه جایی بار صنعتی در ایران تبدیل شده و همین موضوع باعث شده تقاضا برای جرثقیل های دروازه ای اختصاصی و متناسب با نیاز خطوط تولید فولاد، روزبه روز افزایش یابد.

در این مقاله به طور کامل بررسی می کنیم که فرآیند ساخت جرثقیل دروازه ای برای صنایع فولادی یزد چگونه انجام می شود، چه استانداردهایی باید رعایت شود و چرا کارخانه های فولاد یزد به این نوع تجهیزات اختصاصی نیاز مبرم دارند. با مطالعه این راهنما، چه مدیر فنی یک کارخانه فولاد باشید و چه در حال بررسی گزینه های سرمایه گذاری برای توسعه خط تولید، دیدی جامع نسبت به تمام مراحل، الزامات فنی و ملاحظات اقتصادی این نوع پروژه های صنعتی به دست خواهید آورد.

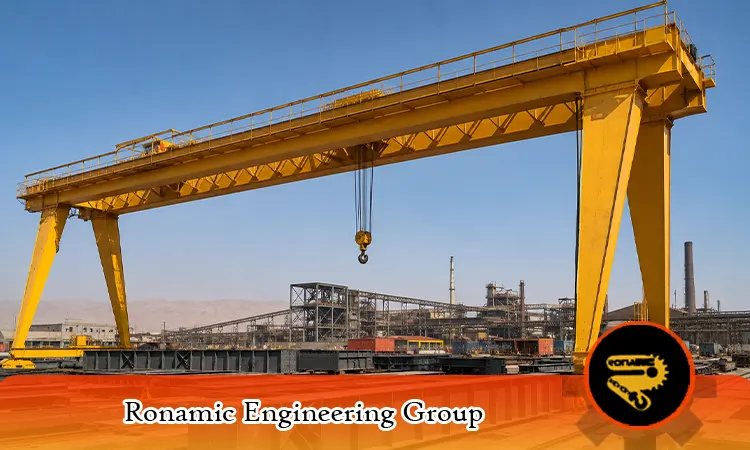

سقفی کارخانه‌ های فولادی اراک

چرا صنایع فولادی یزد به جرثقیل دروازه ای اختصاصی نیاز دارند؟

خطوط تولید فولاد از جمله سخت ترین محیط های کاری برای تجهیزات جابه جایی بار محسوب می شوند، زیرا دما در برخی نقاط کارخانه به دلیل مجاورت با کوره های ذوب یا خطوط نورد گرم می تواند به شکل قابل توجهی از حد معمول بالاتر باشد. جرثقیل های استاندارد و عمومی که برای انبارها یا خطوط تولید سبک طراحی شده اند، معمولاً توانایی تحمل این شرایط دمایی و بارهای ضربه ای ناگهانی ناشی از جابه جایی قطعات فولادی سنگین را ندارند. برای انتخاب صحیح جرثقیل در محیط های صنعتی، بررسی عواملی مانند ظرفیت بار، شرایط کاری و نوع سازه اهمیت زیادی دارد؛ برای مثال، در راهنمای انتخاب جرثقیل دروازه ای برای کارخانه بتن نیز می توان با معیارهای مهم انتخاب جرثقیل متناسب با شرایط کارخانه آشنا شد.

به همین دلیل، کارخانه های فولادسازی یزد که اغلب در مقیاس بزرگ و با ظرفیت تولید بالا فعالیت می کنند، به جرثقیل دروازه ای اختصاصی نیاز دارند که از ابتدا بر اساس نقشه سالن تولید، حداکثر وزن بار، دمای محیط و فرکانس استفاده روزانه طراحی و ساخته شده باشد. علاوه بر این، ساختار سوله های صنعتی یزد به دلیل ویژگی های اقلیمی خاص این منطقه، معمولاً با دهانه های بزرگ و ارتفاع بالا ساخته می شوند که استفاده از جرثقیل سقفی معمولی را در بسیاری از موارد غیرممکن یا غیراقتصادی می کند و جرثقیل دروازه ای با پایه های مستقل، گزینه به مراتب مناسب تری برای این نوع سوله ها محسوب می شود.

ویژگی های فنی موردنیاز جرثقیل دروازه ای صنایع فولادی

طراحی جرثقیل دروازه ای برای کاربرد در صنایع فولادی تفاوت های اساسی با نمونه های عمومی صنعتی دارد، زیرا این تجهیزات باید در برابر شرایط کاری بسیار سخت تر، عملکرد پایدار و بی نقص داشته باشند. پیش از ورود به فرآیند ساخت، مهندسان طراح باید مجموعه ای از ویژگی های فنی کلیدی را در نظر بگیرند که مهم ترین آن ها عبارت اند از:

• ظرفیت باربری بالا، معمولاً از ۱۰ تا بیش از ۲۰۰ تن بسته به نوع محصول فولادی
• مقاومت حرارتی بالا در قطعات الکتریکی و سیم پیچ موتورها برای کار مداوم در محیط گرم
• سیستم ترمز دوگانه و ایمنی اضافه برای جلوگیری از سقوط بار در شرایط اضطراری
• قابلیت کار مداوم و بدون توقف در شیفت های طولانی تولید (Duty Cycle بالا)
• پوشش ضدخوردگی و ضدحرارت مناسب برای محیط های آلوده به گردوغبار فلزی

توجه به این ویژگی ها از همان مرحله طراحی، تضمین می کند که جرثقیل نهایی نه تنها در روز اول بلکه پس از سال ها کارکرد مداوم در محیط سخت کارخانه فولاد، همچنان عملکرد قابل اعتمادی داشته باشد. علاوه بر موارد فنی ذکرشده، انتخاب سیستم کنترل مناسب نیز بخش مهمی از فرآیند طراحی است؛ در بسیاری از پروژه های جدید صنایع فولادی، استفاده از سیستم کنترل رادیویی به جای کابین اپراتور ثابت ترجیح داده می شود، زیرا این روش علاوه بر افزایش ایمنی اپراتور در فاصله امن از بار، دید بهتری نسبت به محل دقیق قرارگیری بار در اختیار او قرار می دهد. برخی کارخانه های بزرگ تر نیز به سمت سیستم های نیمه اتوماتیک با حسگرهای موقعیت یاب حرکت می کنند تا دقت جابه جایی بار افزایش یافته و زمان توقف خط تولید به حداقل برسد.

مراحل ساخت جرثقیل دروازه ای برای صنایع فولادی

فرآیند ساخت یک جرثقیل دروازه ای اختصاصی برای صنایع فولادی، مسیری چندمرحله ای و دقیق است که از بازدید اولیه سایت آغاز شده و تا نصب و راه اندازی نهایی ادامه می یابد. در ادامه، مهم ترین مراحل این فرآیند را به تفکیک بررسی می کنیم تا دید روشنی از پیچیدگی و دقت موردنیاز در این نوع پروژه ها به دست آورید.

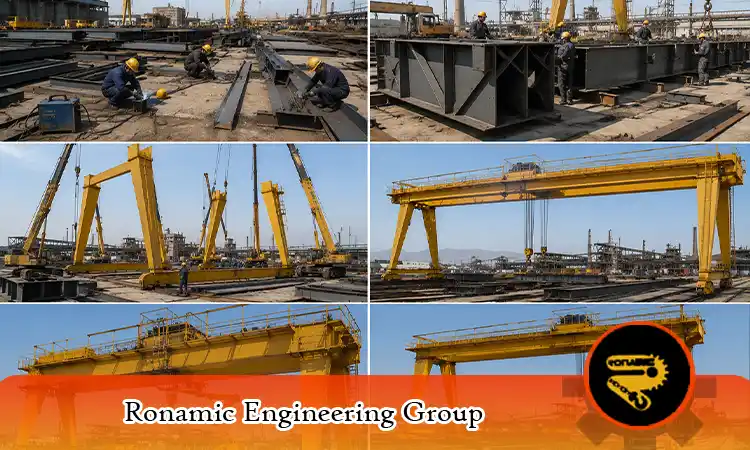

مراحل ساخت جرثقیل دروازه ای

طراحی و محاسبات مهندسی اولیه

نخستین گام در ساخت جرثقیل دروازه ای، بازدید فنی از سالن تولید و ثبت دقیق پارامترهایی مانند طول دهانه، ارتفاع مفید، حداکثر وزن بار، سرعت موردنیاز حرکت و شرایط محیطی کارخانه است. بر اساس این اطلاعات، تیم مهندسی محاسبات سازه ای دقیقی برای تعیین ابعاد تیرها، نوع پروفیل فولادی موردنیاز و ظرفیت موتورهای حرکتی انجام می دهد.

در این مرحله، نرم افزارهای تخصصی تحلیل سازه برای شبیه سازی رفتار جرثقیل تحت بارهای مختلف و اطمینان از ضریب ایمنی مناسب مورد استفاده قرار می گیرند. خروجی این مرحله، مجموعه ای از نقشه های فنی دقیق است که مبنای ساخت فیزیکی جرثقیل در مراحل بعدی قرار می گیرد و هرگونه اصلاح یا تغییر بعدی در این مرحله بسیار کم هزینه تر از مراحل ساخت یا نصب خواهد بود.

انتخاب مواد و تجهیزات مقاوم در برابر شرایط سخت کارخانه

پس از تکمیل نقشه های مهندسی، انتخاب مواد اولیه و قطعات الکترومکانیکی یکی از حیاتی ترین مراحل ساخت محسوب می شود، زیرا کیفیت این اجزا تعیین کننده طول عمر و ایمنی نهایی جرثقیل خواهد بود. برای سازه اصلی، معمولاً از ورق و پروفیل فولادی با گرید مقاومتی بالا استفاده می شود که پس از برش دقیق با دستگاه های CNC، جوشکاری می شوند تا ساختاری یکپارچه و بدون نقطه ضعف ایجاد شود. موتورهای حرکتی و سیستم های کنترل الکتریکی نیز باید دارای درجه حفاظت (IP Rating) مناسب برای محیط های پرگردوغبار و پرحرارت باشند تا از آسیب زودهنگام به قطعات داخلی جلوگیری شود.

انتخاب کابل های فولادی و قلاب های باربری با ضریب اطمینان بالا نیز از دیگر نکات مهم این مرحله است که مستقیماً بر ایمنی عملیات جابه جایی بار در کارخانه فولاد تأثیر می گذارد. پس از تکمیل تأمین قطعات، مرحله مونتاژ و پیش آزمایش در کارگاه سازنده انجام می شود؛ در این مرحله، تمام اجزای مکانیکی و الکتریکی به صورت آزمایشی مونتاژ و عملکرد آن ها زیر نظر تیم کنترل کیفیت بررسی می شود تا در صورت وجود هرگونه ایراد، پیش از حمل به محل نصب نهایی، اصلاحات لازم انجام گیرد. این رویکرد پیشگیرانه، هزینه های احتمالی ناشی از توقف پروژه در محل کارخانه را به میزان قابل توجهی کاهش می دهد و زمان کلی تحویل پروژه را نیز کوتاه تر می کند.

جدول ظرفیت و دهانه های رایج جرثقیل دروازه ای در صنعت فولاد

انتخاب ظرفیت و دهانه مناسب جرثقیل دروازه ای به نوع خط تولید و محصول نهایی کارخانه فولاد بستگی دارد. جدول زیر رایج ترین رده های ظرفیتی مورد استفاده در صنایع فولادی و کاربرد متداول هرکدام را نشان می دهد تا دید کلی نسبت به گزینه های موجود داشته باشید.

این جدول نشان می دهد که هرچه محصول فولادی سنگین تر و خط تولید بزرگ تر باشد، نیاز به جرثقیل دروازه ای با ظرفیت و دهانه بیشتر نیز افزایش می یابد، بنابراین انتخاب دقیق این پارامترها باید متناسب با برنامه تولید فعلی و آینده کارخانه انجام شود.

نکته مهمی که در انتخاب ظرفیت باید مورد توجه قرار گیرد، پیش بینی رشد آتی خط تولید است؛ بسیاری از کارخانه های فولادی یزد که در ابتدا با ظرفیت تولید محدودتری فعالیت خود را آغاز کرده اند، پس از چند سال با افزایش تقاضا، نیاز به توسعه خط تولید و در نتیجه ارتقای ظرفیت جرثقیل موجود پیدا کرده اند.

به همین دلیل، بسیاری از مهندسان طراح توصیه می کنند که هنگام سفارش جرثقیل دروازه ای جدید، حاشیه ایمنی مناسبی برای رشد آینده ظرفیت تولید نیز در نظر گرفته شود تا از هزینه های اضافی ناشی از تعویض کامل جرثقیل در سال های آتی جلوگیری شود.

استانداردهای ایمنی و کیفیت در ساخت جرثقیل دروازه ای صنایع فولادی

رعایت استانداردهای بین المللی در ساخت جرثقیل دروازه ای برای صنایع فولادی، نه تنها یک الزام قانونی بلکه شرط اساسی برای تضمین ایمنی نیروی انسانی و پایداری خط تولید است. استانداردهایی مانند FEM (فدراسیون اروپایی جابه جایی مواد) و CMAA (انجمن سازندگان جرثقیل آمریکا) مجموعه ای از الزامات دقیق را برای طراحی سازه، انتخاب موتور و سیستم های ایمنی جرثقیل های سنگین صنعتی تعریف کرده اند که رعایت آن ها تضمین می کند

جرثقیل ساخته شده در برابر بارهای دینامیکی و شرایط کاری سخت کارخانه فولاد، عملکرد پایدار و ایمنی داشته باشد. علاوه بر استانداردهای طراحی، آزمایش های کنترل کیفیت مانند تست غیرمخرب جوش ها (NDT)، تست بارگذاری استاتیک و دینامیک پیش از تحویل نهایی جرثقیل، از الزامات ضروری این نوع پروژه هاست که باید توسط تیم متخصص و با تجهیزات کالیبره شده انجام شود. همچنین، آموزش اپراتورها برای کار ایمن با جرثقیل و تدوین برنامه منظم بازرسی و نگهداری دوره ای، بخش جدایی ناپذیر از یک پروژه موفق ساخت و نصب جرثقیل دروازه ای در محیط صنعتی فولاد محسوب می شود و بدون آن، حتی بهترین طراحی مهندسی نیز نمی تواند ایمنی بلندمدت را تضمین کند. علاوه بر استانداردهای بین المللی، بسیاری از کارخانه های فولادی یزد ملزم به رعایت الزامات داخلی سازمان های نظارتی مانند اداره کار و سازمان استاندارد ملی ایران نیز هستند که بازرسی های دوره ای منظم را برای صدور و تمدید مجوز بهره برداری از تجهیزات بالابر الزامی می دانند.

مستندسازی کامل فرآیند طراحی، ساخت و آزمایش های انجام شده نیز اهمیت زیادی دارد، زیرا در صورت بروز هرگونه بازرسی یا نیاز به رفع عیب در آینده، دسترسی سریع به این مستندات فنی، زمان تشخیص و رفع مشکل را به طور قابل توجهی کاهش می دهد.

چرا یزد به قطب ساخت و مصرف جرثقیل دروازه ای صنعتی تبدیل شده است؟

استان یزد به دلیل موقعیت جغرافیایی مناسب، دسترسی به منابع سنگ آهن و زیرساخت های حمل ونقل ریلی و جاده ای، در سال های اخیر به میزبان چند مجتمع بزرگ فولادسازی تبدیل شده که هرکدام نیاز به تجهیزات جابه جایی بار در مقیاس صنعتی دارند. رشد این صنعت در منطقه، بازار تخصصی برای ساخت و تأمین جرثقیل دروازه ای متناسب با نیازهای خاص صنعت فولاد را نیز به دنبال داشته است، به گونه ای که امروز شرکت های تخصصی سازنده جرثقیل با شناخت کامل از شرایط اقلیمی و صنعتی یزد، محصولاتی طراحی می کنند که دقیقاً پاسخگوی چالش های این منطقه باشند.

از سوی دیگر، نزدیکی کارخانه های سازنده جرثقیل به مصرف کنندگان نهایی در یزد، مزیت مهمی از نظر کاهش هزینه حمل ونقل تجهیزات سنگین و همچنین سرعت بالاتر در ارائه خدمات پس از فروش و تعمیرات فراهم می کند که برای کارخانه هایی با خط تولید پیوسته، اهمیت بسیار زیادی دارد. این نزدیکی جغرافیایی همچنین امکان همکاری نزدیک تر میان تیم مهندسی سازنده جرثقیل و کارشناسان فنی کارخانه فولاد را فراهم می کند، به گونه ای که در طول مراحل طراحی و ساخت، بازدیدهای میدانی متعدد و هماهنگی دقیق تر با شرایط واقعی خط تولید امکان پذیر می شود.

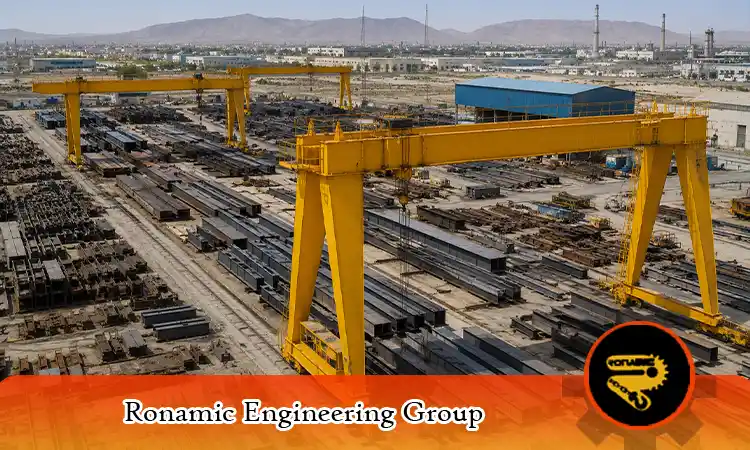

یزد قطب ساخت و مصرف جرثقیل دروازه ای صنعتی

این سطح از همکاری نزدیک، معمولاً در پروژه هایی که سازنده جرثقیل در فاصله دور از کارخانه مستقر است، به سختی قابل دستیابی است و همین موضوع یکی از دلایل اصلی رشد شرکت های تخصصی سازنده جرثقیل در نزدیکی مناطق صنعتی یزد محسوب می شود.

در پروژه های بزرگ تر که چندین سالن تولید همزمان نیازمند تجهیزات جابه جایی بار هستند، هماهنگی زمان بندی ساخت و نصب چند جرثقیل به طور موازی نیز اهمیت زیادی پیدا می کند تا برنامه کلی راه اندازی خط تولید کارخانه دچار تأخیر نشود.

سخن پایانی

ساخت جرثقیل دروازه ای برای صنایع فولادی یزد، فرآیندی تخصصی است که از طراحی مهندسی دقیق تا انتخاب مواد مقاوم و رعایت استانداردهای بین المللی ایمنی را در بر می گیرد. با توجه به رشد چشمگیر صنعت فولاد در این استان و نیاز روزافزون به تجهیزات جابه جایی بار متناسب با شرایط سخت کارخانه، سرمایه گذاری در یک جرثقیل دروازه ای اختصاصی و باکیفیت، نه تنها ایمنی خط تولید را تضمین می کند بلکه بهره وری و طول عمر کلی تجهیزات کارخانه را نیز به طور قابل توجهی افزایش می دهد. اگر به دنبال ساخت یا خرید جرثقیل دروازه ای متناسب با نیاز کارخانه فولاد خود هستید، پیشنهاد می کنیم سری به صفحه محصولات رونامیک بزنید و مشاوره تخصصی برای انتخاب مناسب ترین گزینه دریافت کنید.

سوالات متداول طراحی جرثقیل سقفی برای کارخانه‌ های فولادی اراک

1. ساخت یک جرثقیل دروازه ای اختصاصی برای کارخانه فولاد چقدر زمان می برد؟
   مدت زمان ساخت به ظرفیت، دهانه و پیچیدگی طراحی جرثقیل بستگی دارد، اما به طور معمول از مرحله بازدید اولیه تا تحویل و نصب نهایی، بین دو تا چهار ماه زمان نیاز است. پروژه های با ظرفیت بسیار بالا یا نیازمندی های سفارشی خاص ممکن است زمان بیشتری نیز طلب کنند.
2. آیا امکان ارتقای جرثقیل دروازه ای موجود در کارخانه به جای ساخت نمونه جدید وجود دارد؟
   در برخی موارد، در صورتی که سازه اصلی جرثقیل هنوز از نظر مهندسی سالم و قابل اطمینان باشد، می توان با تعویض موتورها، سیستم کنترل و تقویت برخی اجزا، ظرفیت و کارایی جرثقیل را افزایش داد. با این حال، تصمیم گیری نهایی باید پس از بازرسی فنی دقیق سازه توسط کارشناس متخصص و مقایسه هزینه ارتقا با هزینه ساخت جرثقیل جدید انجام شود.
3. چه فاکتورهایی بیشترین تأثیر را بر قیمت ساخت جرثقیل دروازه ای صنایع فولادی دارند؟
   ظرفیت باربری، طول دهانه، نوع سیستم کنترل (دستی، رادیویی یا اتوماتیک)، کیفیت موتورها و قطعات الکتریکی و همچنین سطح استانداردهای ایمنی موردنیاز، مهم ترین فاکتورهای تأثیرگذار بر قیمت نهایی هستند. به همین دلیل، بهتر است پیش از دریافت استعلام قیمت، مشخصات فنی دقیق پروژه خود را مشخص کرده باشید تا برآورد هزینه ارائه شده از سوی سازنده، واقعی و قابل مقایسه با گزینه های دیگر بازار باشد.
