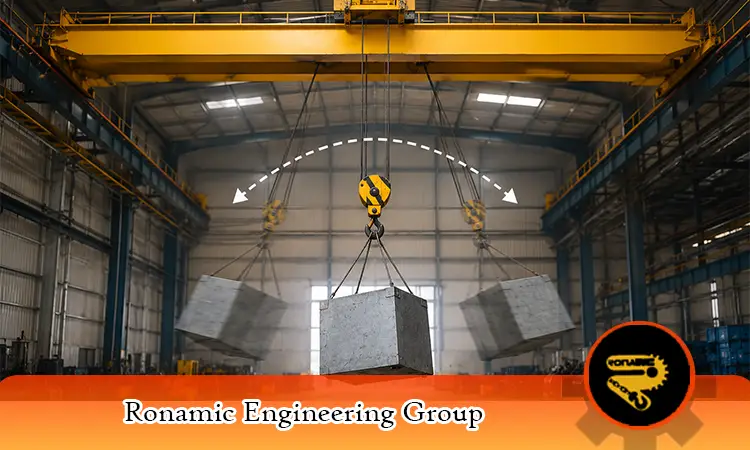

چرا جرثقیل سقفی دچار نوسان بار می شود؟
جرثقیل سقفی یکی از مهم ترین تجهیزات جابه جایی بار در صنایع مختلف محسوب می شود و نقش مهمی در افزایش سرعت و بهره وری خطوط تولید دارد. با این حال، یکی از مشکلات رایج هنگام استفاده از این تجهیزات، نوسان بار در حین جابه جایی است. نوسان بار علاوه بر کاهش دقت در انتقال بار، می تواند ایمنی محیط کار را نیز تحت تأثیر قرار دهد و احتمال برخورد بار با تجهیزات یا افراد را افزایش دهد.
عوامل مختلفی مانند نحوه عملکرد اپراتور، سرعت حرکت جرثقیل، طول سیم بکسل، نوع بار و شرایط فنی تجهیزات می توانند در ایجاد این پدیده نقش داشته باشند. شناخت این عوامل به مدیران و اپراتورها کمک می کند تا با اتخاذ راهکارهای مناسب، نوسان بار را به حداقل رسانده و از آسیب های احتمالی جلوگیری کنند. در این مقاله به بررسی مهم ترین دلایل نوسان بار در جرثقیل سقفی، روش های کاهش آن و تأثیر این پدیده بر ایمنی و طول عمر تجهیزات می پردازیم.
نوسان بار در جرثقیل سقفی چیست و چرا اهمیت دارد؟
نوسان بار به حرکت رفت و برگشتی یا آونگی بار معلق در هنگام جابه جایی توسط جرثقیل سقفی گفته می شود. این پدیده معمولاً زمانی رخ می دهد که بار تحت تأثیر تغییرات ناگهانی سرعت یا توقف های غیر اصولی قرار گیرد. شدت نوسان به عوامل مختلفی بستگی دارد و در برخی شرایط می تواند به یک چالش جدی در عملیات باربرداری تبدیل شود.
کنترل نوسان بار اهمیت زیادی دارد؛ زیرا این موضوع مستقیماً بر ایمنی، دقت عملیات و سلامت تجهیزات تأثیر می گذارد. افزایش نوسان ممکن است باعث برخورد بار با سازه ها، تجهیزات مجاور یا حتی افراد حاضر در محیط شود. علاوه بر این، زمان انجام عملیات نیز افزایش پیدا کرده و بهره وری کاهش می یابد.
به همین دلیل آشنایی با دلایل ایجاد نوسان و روش های کنترل آن، یکی از اصول مهم بهره برداری ایمن از جرثقیل های سقفی محسوب می شود.

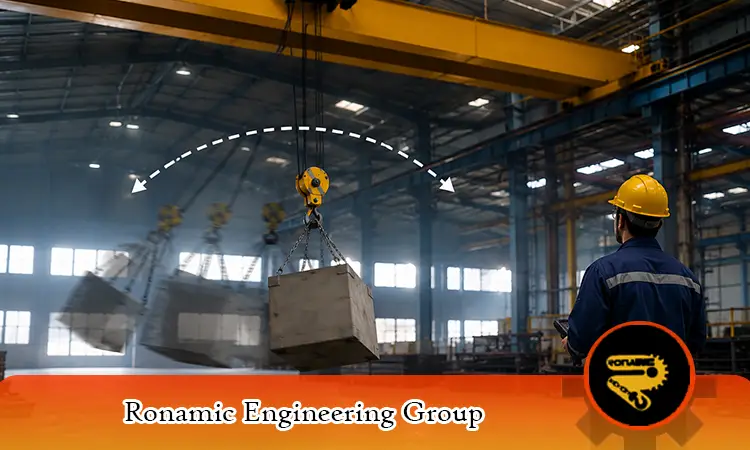

نوسان بار در جرثقیل سقفی چیست و چرا اهمیت دارد؟
منظور از نوسان بار در جرثقیل سقفی چیست؟
نوسان بار همان حرکت آونگی بار معلق در حین جابه جایی است که به دلیل تغییرات نیرو و سرعت ایجاد می شود. شدت این حرکت بسته به شرایط کاری می تواند کم یا زیاد باشد. در انتخاب جرثقیل نیز توجه به عواملی مانند کیفیت تجهیزات و سیستم کنترل اهمیت دارد و همین موضوع می تواند در پاسخ به این پرسش که چرا دو جرثقیل سقفی با ظرفیت یکسان قیمت متفاوتی دارند؟ نیز مؤثر باشد.
نوسان بار چه خطراتی برای محیط کار ایجاد می کند؟
این پدیده می تواند احتمال برخورد بار با افراد یا تجهیزات را افزایش دهد. همچنین دقت جابه جایی را کاهش داده و موجب افت بهره وری می شود.
مهم ترین دلایل نوسان بار در جرثقیل سقفی چیست؟
دلایل متعددی می توانند باعث ایجاد نوسان بار شوند که یکی از مهم ترین آن ها تغییر ناگهانی سرعت حرکت جرثقیل است. زمانی که اپراتور بدون رعایت اصول صحیح، حرکت را آغاز یا متوقف می کند، نیروی اینرسی موجب ایجاد حرکت آونگی در بار خواهد شد.
علاوه بر این، شتاب گیری و ترمزگیری شدید، تنظیم نبودن سرعت حرکت و عدم هماهنگی میان حرکات طولی و عرضی جرثقیل نیز در افزایش نوسان مؤثر هستند. در بسیاری از موارد، آموزش صحیح اپراتورها می تواند بخش قابل توجهی از این مشکلات را کاهش دهد.
شناسایی عوامل اصلی نوسان، اولین گام برای کنترل و پیشگیری از آن محسوب می شود.
تغییر ناگهانی سرعت حرکت جرثقیل
شروع یا توقف ناگهانی حرکت، یکی از رایج ترین دلایل ایجاد نوسان بار است. این موضوع باعث انتقال نیرو به بار و ایجاد حرکت آونگی می شود.
شتاب و ترمزگیری نامناسب اپراتور
حرکات غیر اصولی اپراتور می تواند نوسان بار را تشدید کند. کنترل نرم سرعت در کاهش این مشکل بسیار مؤثر است.
طول سیم بکسل چگونه بر نوسان بار تأثیر می گذارد؟
طول سیم بکسل یکی از عوامل مهم در میزان نوسان بار جرثقیل سقفی است. هرچه فاصله بار تا قلاب بیشتر باشد، بار مانند یک آونگ با دامنه حرکت بزرگ تر عمل می کند و کنترل آن دشوارتر می شود. به همین دلیل در عملیات هایی که بار از ارتفاع زیاد جابه جا می شود، احتمال نوسان افزایش می یابد.
زمانی که سیم بکسل در طول بیشتری باز می شود، بار به تغییرات سرعت حساس تر خواهد بود و حتی حرکات کوچک جرثقیل می توانند باعث تشدید نوسان شوند. این موضوع نه تنها ایمنی را کاهش می دهد، بلکه زمان موردنیاز برای تثبیت بار را نیز افزایش می دهد.
به همین دلیل توصیه می شود تا حد امکان ارتفاع باربرداری متناسب با نیاز عملیات تنظیم شود و از باز کردن بیش از حد سیم بکسل جلوگیری گردد.

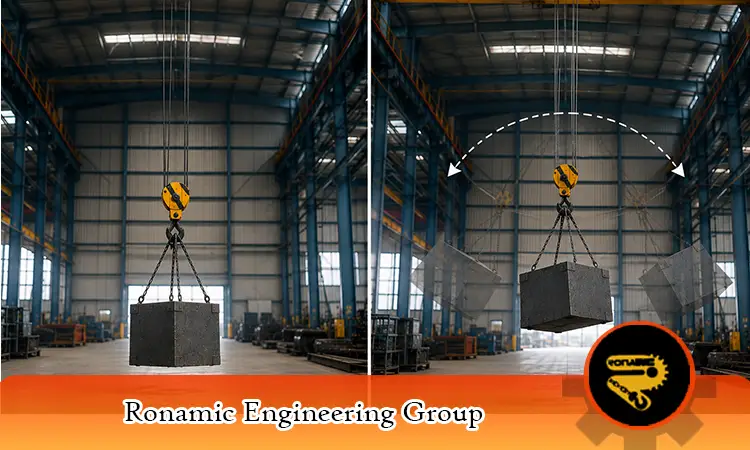

طول سیم بکسل چگونه بر نوسان بار تأثیر می گذارد؟
ارتباط بین ارتفاع باربرداری و شدت نوسان
هرچه بار در ارتفاع بیشتری از سطح زمین قرار گیرد، کنترل حرکت آن دشوارتر می شود و نوسان می تواند مدت بیشتری ادامه داشته باشد. در جرثقیل سقفی، افزایش طول آزاد سیم بکسل باعث می شود بار مانند یک آونگ بزرگ تر رفتار کند و پس از تغییر سرعت یا جهت حرکت جرثقیل، حرکت رفت و برگشتی بیشتری داشته باشد.
به همین دلیل، ارتفاع بلند کردن بار باید متناسب با نیاز عملیات باشد و از بالا بردن غیرضروری بار تا ارتفاع زیاد خودداری شود. همچنین در زمان جابه جایی باید سرعت حرکت جرثقیل به صورت تدریجی تغییر کند تا نیروی ناگهانی به بار وارد نشود.
کاهش طول آزاد سیم بکسل در شرایطی که ارتفاع زیاد برای عملیات ضروری نیست، می تواند به کنترل بهتر بار کمک کند. هرچه فاصله بین نقطه آویز و بار کمتر باشد، واکنش بار نسبت به تغییرات حرکت جرثقیل قابل کنترل تر خواهد بود.
چرا بارهای معلق بلند ناپایدارتر هستند؟
بارهایی که با سیم بکسل بلند از جرثقیل آویزان هستند، آزادی حرکت بیشتری دارند و پس از ایجاد نوسان، برای رسیدن به حالت پایدار به زمان بیشتری نیاز خواهند داشت. به همین دلیل، توقف یا تغییر جهت ناگهانی جرثقیل می تواند در چنین شرایطی باعث ایجاد حرکت آونگی قابل توجهی شود.
این مسئله هنگام نزدیک شدن بار به محل تخلیه اهمیت بیشتری پیدا می کند؛ زیرا حتی اگر حرکت جرثقیل متوقف شده باشد، ممکن است بار همچنان در حال نوسان باشد. در چنین شرایطی اپراتور باید تا زمان کاهش نوسان صبر کند و سپس بار را در محل مورد نظر قرار دهد.
آیا وزن و شکل بار در ایجاد نوسان نقش دارند؟
وزن، شکل هندسی و نحوه توزیع جرم بار از عوامل مهم در رفتار آن هنگام جابه جایی هستند. برخلاف تصور رایج، تنها وزن بار تعیین کننده میزان نوسان نیست؛ بلکه نحوه قرار گرفتن مرکز ثقل و شکل بار نیز می تواند بر پایداری آن تاثیر بگذارد.
بارهایی که مرکز ثقل مشخص و متعادلی ندارند، ممکن است هنگام بلند شدن تغییر وضعیت دهند و پس از شروع حرکت، کنترل آنها دشوارتر شود. همچنین بارهای دارای ابعاد بزرگ یا شکل نامتقارن می توانند در برابر نیروهای جانبی واکنش بیشتری نشان دهند.
شکل و ابعاد بار در محیط های باز اهمیت بیشتری پیدا می کند؛ زیرا سطح وسیع برخی بارها می تواند آنها را نسبت به جریان هوا حساس تر کند. در چنین شرایطی، انتخاب روش مناسب برای بستن و مهار بار و همچنین توجه به شرایط محیطی پیش از شروع عملیات ضروری است.
بنابراین، پیش از جابه جایی باید وزن بار، ابعاد، شکل، مرکز ثقل و نقاط مناسب اتصال بررسی شود. شناخت این ویژگی ها به اپراتور کمک می کند روش مناسب بلند کردن و انتقال بار را انتخاب کرده و احتمال ایجاد نوسان را کاهش دهد. برای آشنایی با جرثقیل بازویی به صفحات ما مراجعه کنید.
تاثیر توزیع نامناسب وزن بار
زمانی که وزن بار به صورت یکنواخت توزیع نشده باشد، مرکز ثقل آن ممکن است با محل اتصال قلاب و تجهیزات باربرداری در یک راستا قرار نگیرد. در این حالت، بار پس از بلند شدن ممکن است به یک سمت متمایل شود و حرکت ناپایداری پیدا کند.
توزیع نامناسب وزن همچنین می تواند باعث شود برخی نقاط اتصال، فشار بیشتری را تحمل کنند. اگر بار در هنگام بلند شدن کج شود، حرکت آن برای اپراتور دشوارتر خواهد شد و احتمال ایجاد نوسان در حین شتاب گیری، توقف یا تغییر جهت افزایش پیدا می کند.
برای جلوگیری از این مشکل، پیش از بلند کردن باید وزن و مرکز ثقل بار مشخص شود و نقاط اتصال به گونه ای انتخاب شوند که بار در وضعیت متعادل قرار بگیرد. در مورد بارهای پیچیده یا نامتقارن، استفاده از تجهیزات مناسب مهار و باربرداری اهمیت بیشتری دارد.
بارهای نامتقارن چه مشکلاتی ایجاد می کنند؟
بارهای نامتقارن به دلیل شکل نامنظم یا توزیع متفاوت جرم، معمولا رفتار قابل پیش بینی کمتری هنگام بلند شدن دارند. ممکن است چنین باری پس از جدا شدن از زمین بچرخد، به یک طرف متمایل شود یا در اثر حرکت جرثقیل نوسان بیشتری پیدا کند.
این وضعیت می تواند دقت جابه جایی را کاهش دهد و احتمال برخورد بار با ستون ها، تجهیزات، دیوارها یا سایر موانع موجود در مسیر را افزایش دهد. همچنین اگر بار به شکل نامناسبی به قلاب متصل شده باشد، احتمال تغییر وضعیت یا حتی خارج شدن بار از حالت پایدار بیشتر خواهد شد.
به همین دلیل، بارهای نامتقارن باید با دقت بیشتری بررسی شوند و پیش از شروع حرکت، نحوه اتصال، مرکز ثقل و مسیر انتقال آنها مشخص شود. انجام یک بلند کردن آزمایشی در ارتفاع کم نیز می تواند به تشخیص عدم تعادل بار کمک کند تا پیش از شروع جابه جایی اصلی، وضعیت آن اصلاح شود.
نقش مهارت اپراتور در کاهش نوسان بار چیست؟
مهارت اپراتور یکی از مهم ترین عوامل در کنترل نوسان بار محسوب می شود. حتی پیشرفته ترین جرثقیل ها نیز در صورت استفاده نادرست می توانند دچار نوسانات شدید شوند. آشنایی اپراتور با اصول صحیح حرکت، توقف و تغییر مسیر، نقش مهمی در کاهش این مشکل دارد.
اپراتورهای باتجربه از شتاب گیری ناگهانی، توقف های شدید و تغییر جهت غیرضروری خودداری می کنند. همچنین آن ها می دانند چگونه با حرکات تدریجی، بار را بدون ایجاد نوسان جابه جا کنند.
سرمایه گذاری در آموزش کارکنان، علاوه بر افزایش ایمنی، موجب کاهش استهلاک تجهیزات و افزایش بهره وری خواهد شد.
اشتباهات رایج اپراتورها هنگام جابه جایی بار
یکی از رایج ترین اشتباهات اپراتورها، شروع حرکت جرثقیل با سرعت زیاد است. زمانی که جرثقیل به صورت ناگهانی شتاب می گیرد، نیروی وارد شده به بار باعث حرکت آونگی آن می شود. اگر اپراتور برای جبران این حرکت، سرعت را دوباره تغییر دهد، نوسان ممکن است بیشتر شده و کنترل بار دشوارتر شود.
ترمزگیری ناگهانی نیز می تواند همین مشکل را ایجاد کند. توقف سریع جرثقیل در حالی که بار همچنان در حال حرکت است، باعث ادامه حرکت بار و ایجاد نوسان در جهت مخالف می شود. تغییر جهت ناگهانی، حرکت همزمان و نامنظم پل و ترولی و انجام حرکات اصلاحی مکرر نیز از دیگر رفتارهایی هستند که می توانند پایداری بار را کاهش دهند.
یکی دیگر از اشتباهات، شروع جابه جایی پیش از اطمینان از تعادل بار است. اگر بار به درستی به قلاب متصل نشده باشد یا قلاب در موقعیت مناسبی نسبت به مرکز ثقل قرار نگرفته باشد، حرکت جرثقیل می تواند باعث کج شدن یا چرخش بار شود.
اصول صحیح حرکت و توقف جرثقیل سقفی
برای کاهش نوسان، حرکت جرثقیل باید به صورت تدریجی و کنترل شده انجام شود. اپراتور بهتر است ابتدا سرعت را به آرامی افزایش دهد و پس از رسیدن به سرعت مناسب، از تغییرات مکرر و ناگهانی سرعت خودداری کند. هنگام نزدیک شدن به محل تخلیه نیز کاهش سرعت باید به تدریج انجام شود تا بار فرصت کافی برای کاهش حرکت داشته باشد.
در زمان توقف، قطع ناگهانی حرکت توصیه نمی شود؛ زیرا بار ممکن است به دلیل اینرسی همچنان به حرکت خود ادامه دهد. توقف نرم باعث می شود نیروی کمتری به بار و تجهیزات وارد شود و احتمال ایجاد نوسان کاهش پیدا کند.
تغییر جهت نیز باید با دقت انجام شود. پیش از تغییر مسیر، بهتر است سرعت جرثقیل کاهش پیدا کند و سپس جهت حرکت تغییر کند. همچنین اپراتور باید مسیر انتقال را از قبل بررسی کرده و از انجام حرکات اصلاحی سریع در هنگام جابه جایی بار خودداری کند.
آموزش این اصول به اپراتورها و تمرین کنترل سرعت، شتاب و توقف می تواند نقش مهمی در کاهش نوسان داشته باشد. عملکرد صحیح اپراتور علاوه بر افزایش ایمنی، موجب حرکت روان تر بار، کاهش زمان عملیات و جلوگیری از وارد شدن فشار اضافی به اجزای جرثقیل می شود.
چگونه می توان نوسان بار جرثقیل سقفی را کاهش داد؟
روش های مختلفی برای کنترل نوسان بار وجود دارد که یکی از مهم ترین آن ها استفاده از سیستم های کنترل نرم حرکت است. اینورترها با تنظیم تدریجی سرعت، از ایجاد شتاب ناگهانی جلوگیری می کنند و حرکت یکنواخت تری را فراهم می سازند.
در جرثقیل های پیشرفته نیز از سیستم های ضد نوسان یا Anti-Sway استفاده می شود. این فناوری ها با تحلیل حرکات بار، میزان نوسان را کاهش داده و دقت عملیات را افزایش می دهند. ترکیب فناوری مناسب با آموزش صحیح اپراتورها، مؤثرترین راهکار برای کنترل نوسان محسوب می شود.
- استفاده از اینورتر و کنترل نرم حرکت: اینورترها باعث شروع و توقف تدریجی حرکت جرثقیل می شوند. در نتیجه میزان نوسان بار کاهش پیدا می کند.
- به کارگیری سیستم های ضد نوسان (Anti-Sway): این سیستم ها با کنترل هوشمند حرکت بار، پایداری بیشتری ایجاد می کنند. استفاده از آن ها در صنایع حساس بسیار رایج است.
نوسان بار چه تأثیری بر عمر جرثقیل سقفی دارد؟
نوسان مداوم بار می تواند فشار مضاعفی بر بخش های مختلف جرثقیل وارد کند. این فشارها به مرور زمان باعث افزایش استهلاک قطعات و کاهش عمر مفید تجهیزات خواهند شد. سیم بکسل، قلاب، اتصالات، موتورهای حرکتی و چرخ ها از جمله قطعاتی هستند که بیشترین تأثیر را از نوسانات شدید می پذیرند. علاوه بر این، هزینه های تعمیر و نگهداری نیز افزایش خواهد یافت. کاهش نوسان نه تنها ایمنی را افزایش می دهد، بلکه موجب صرفه جویی در هزینه های بلندمدت نیز می شود.
- افزایش استهلاک قطعات مکانیکی: نوسانات شدید موجب وارد شدن تنش های اضافی به تجهیزات می شوند. این موضوع می تواند عمر قطعات را کاهش دهد.
- تأثیر نوسان بر سیم بکسل و اتصالات: سیم بکسل و اتصالات از حساس ترین بخش های جرثقیل هستند. کنترل نوسان از آسیب زودهنگام آن ها جلوگیری می کند.
آیا شرایط محیطی می تواند نوسان بار را تشدید کند؟
عوامل محیطی مانند وزش باد، لرزش های خارجی و حرکت تجهیزات مجاور می توانند به بار معلق نیروی جانبی وارد کرده و نوسان آن را افزایش دهند. این مسئله در فضاهای باز و هنگام جابه جایی بارهای بزرگ یا دارای سطح مقطع زیاد اهمیت بیشتری دارد.
پیش از شروع عملیات باید شرایط محیطی بررسی شود و در صورت وجود باد شدید یا شرایطی که کنترل بار را دشوار می کند، عملیات تا بهبود شرایط متوقف شود. توجه به شرایط محیطی به ویژه برای بارهایی که سطح وسیعی در برابر جریان هوا دارند، اهمیت بیشتری دارد.
چرا قرارگیری قلاب در مرکز بار اهمیت دارد؟
قلاب باید تا حد امکان مستقیماً بالای مرکز ثقل بار قرار بگیرد. اگر قلاب نسبت به مرکز بار فاصله داشته باشد، هنگام بلند کردن، بار تمایل پیدا می کند به سمت موقعیت تعادل حرکت کند و همین حرکت می تواند باعث نوسان ناگهانی شود.
پیش از بلند کردن بار باید موقعیت قلاب و نقاط اتصال بررسی شود و از قرارگیری صحیح بار اطمینان حاصل شود. همچنین بهتر است پس از بلند کردن اولیه در ارتفاع کم، تعادل بار کنترل شود و سپس جابه جایی اصلی انجام گیرد.
چرا کشیدن جانبی بار با جرثقیل سقفی خطرناک است؟
جرثقیل سقفی برای بلند کردن بار در راستای مناسب و عمودی طراحی شده است. اگر بار در فاصله ای از زیر قلاب قرار داشته باشد و اپراتور بخواهد با حرکت جرثقیل آن را به سمت قلاب بکشد، پس از جدا شدن بار از سطح، نیروی کششی می تواند باعث حرکت ناگهانی و نوسان آن شود.
کشیدن جانبی علاوه بر افزایش نوسان، فشار نامناسبی به سیم بکسل، قلاب و سایر اجزای جرثقیل وارد می کند. به همین دلیل پیش از بلند کردن باید موقعیت جرثقیل و بار با یکدیگر تنظیم شود و از جابه جایی بار در شرایطی که قلاب مستقیماً بالای آن قرار ندارد، خودداری شود.
سیستم ضد نوسان چگونه حرکت بار را کنترل می کند؟
سیستم های ضد نوسان با بررسی حرکت بار و واکنش جرثقیل، سرعت و شتاب حرکت را به شکلی تنظیم می کنند که دامنه نوسان کاهش پیدا کند. در سامانه های پیشرفته تر، اطلاعات مربوط به حرکت یا زاویه نوسان بار به کنترلر منتقل می شود و سیستم بر اساس این اطلاعات، فرمان های اصلاحی را اعمال می کند.
این فناوری باعث می شود کنترل نوسان تنها به واکنش اپراتور وابسته نباشد و حرکت بار با دقت بیشتری کنترل شود. نتیجه آن می تواند کاهش زمان تثبیت بار، افزایش دقت موقعیت یابی و بهبود ایمنی در عملیات جابه جایی باشد.
بازرسی و نگهداری تجهیزات چگونه از نوسان بار جلوگیری می کند؟
در این متن، برنامه های منظم بازرسی و نگهداری نقش مهمی در عملکرد صحیح جرثقیل سقفی دارند. بررسی وضعیت سیم بکسل، قلاب، ترمزها و سیستم های کنترلی می تواند بسیاری از مشکلات احتمالی را پیش از وقوع شناسایی کند. همچنین ارزیابی منظم وضعیت تجهیزات به تصمیم گیری درباره تعمیر و ادامه استفاده از جرثقیل کمک می کند و در مواردی که فرسودگی تجهیزات افزایش یافته است، می توان بررسی کرد که بازسازی جرثقیل سقفی یا خرید جرثقیل جدید؟ کدام انتخاب به صرفه تر است؟
- سرویس دوره ای تجهیزات باعث می شود سیستم حرکتی جرثقیل عملکرد یکنواخت تری داشته باشد و احتمال ایجاد نوسانات ناشی از نقص فنی کاهش یابد.
- نگهداری پیشگیرانه یکی از مؤثرترین روش ها برای حفظ ایمنی و افزایش بهره وری تجهیزات محسوب می شود.
- بررسی وضعیت سیم بکسل و قلاب: بازرسی ظاهری و فنی این قطعات باید به صورت منظم انجام شود. وجود هرگونه آسیب می تواند بر پایداری بار تأثیر بگذارد.
- اهمیت سرویس دوره ای جرثقیل سقفی: سرویس منظم از بروز نقص های فنی و نوسانات غیرعادی جلوگیری می کند. این اقدام باعث افزایش ایمنی و طول عمر تجهیزات خواهد شد.

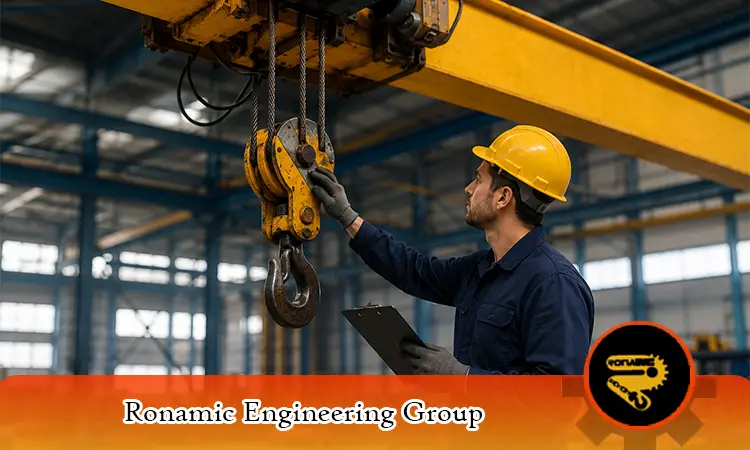

بازرسی و نگهداری تجهیزات چگونه از نوسان بار جلوگیری می کند؟
جمع بندی
نوسان بار در جرثقیل سقفی پدیده ای رایج اما قابل کنترل است که می تواند ایمنی، دقت عملیات و طول عمر تجهیزات را تحت تأثیر قرار دهد. عواملی مانند تغییر ناگهانی سرعت، طول زیاد سیم بکسل، توزیع نامناسب وزن بار و مهارت ناکافی اپراتور از مهم ترین دلایل ایجاد این مشکل هستند. استفاده از سیستم های کنترل نرم حرکت، فناوری های ضد نوسان، آموزش صحیح اپراتورها و اجرای برنامه های منظم نگهداری، بهترین راهکارها برای کاهش نوسان و افزایش بهره وری جرثقیل های سقفی محسوب می شوند.
سوالات متداول چرا جرثقیل سقفی دچار نوسان بار می شود؟
- آیا نوسان بار در جرثقیل سقفی خطرناک است؟
بله، نوسان شدید می تواند احتمال برخورد بار با افراد، تجهیزات و سازه ها را افزایش دهد. - سیستم ضد نوسان جرثقیل سقفی چگونه کار می کند؟
این سیستم با کنترل هوشمند حرکات جرثقیل، دامنه نوسان بار را کاهش می دهد و دقت جابه جایی را افزایش می دهد. - مهم ترین علت نوسان بار در جرثقیل سقفی چیست؟
تغییر ناگهانی سرعت حرکت و ترمزگیری نامناسب اپراتور از رایج ترین دلایل نوسان بار هستند.
