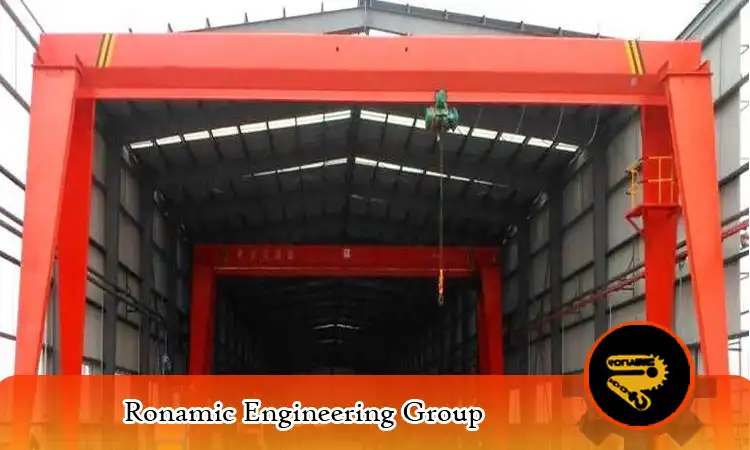

جرثقیل سقفی یا دروازه ای؟ بهترین گزینه برای سالن های نیمه باز

جرثقیل سقفی یا دروازه ای؟ تصمیم بین جرثقیل سقفی و جرثقیل دروازه ای، یکی از پرتکرارترین سوالاتی است که مدیران کارگاه ها و انبارهای نیمه باز با آن روبه رو می شوند، چون این نوع سالن ها نه کاملاً بسته اند و نه کاملاً در فضای باز قرار دارند و همین ویژگی، بسیاری از قواعد معمول انتخاب جرثقیل را کنار می زند. اگر سالن شما دیوارهای نیمه کوتاه، سقف شیبدار بدون پوشش کامل یا بخشی باز رو به محوطه بیرونی دارد، انتخاب اشتباه می تواند به معنای خوردگی زودرس تجهیزات، هزینه نصب غیرضروری یا محدودیت در جابجایی بار باشد. خوشبختانه هر دو گزینه، نقاط قوت مشخصی دارند که با شناخت درست آن ها می توان بهترین تصمیم را گرفت. در این مقاله به طور کامل بررسی می کنیم جرثقیل سقفی یا دروازه ای؟ بهترین گزینه برای سالن های نیمه باز کدام یک است و چگونه باید براساس شرایط واقعی سالن نیمه باز خود تصمیم بگیرید.

جرثقیل سقفی یا دروازه ای؟

سالن نیمه باز چیست و چرا انتخاب جرثقیل در آن سخت تر از سالن های بسته است؟

پیش از مقایسه دو گزینه، لازم است تعریف روشنی از سالن نیمه باز داشته باشیم، چون همین تعریف مسیر تصمیم گیری را مشخص می کند. سالن نیمه باز به فضایی گفته می شود که بخشی از آن سقف یا دیوار کامل دارد اما بخش دیگر در معرض هوای آزاد، باد، رطوبت یا نور مستقیم خورشید قرار می گیرد؛ نمونه رایج آن انبارهای صنعتی با یک طرف باز برای بارگیری کامیون، یا کارگاه های فلزی با سقف پوشیده و دیواره های کوتاه است. در چنین محیطی، تجهیزاتی که برای سالن کاملاً بسته طراحی شده اند، ممکن است به دلیل قرار گرفتن در معرض رطوبت یا گردوغبار، زودتر دچار خوردگی یا خرابی الکتریکی شوند.

از طرف دیگر، تجهیزاتی که مخصوص فضای کاملاً باز ساخته شده اند هم همیشه بهترین گزینه نیستند، چون ممکن است از ظرفیت سازه سقفی موجود که در بخش بسته سالن وجود دارد، به خوبی استفاده نکنند. به همین دلیل، تصمیم بین جرثقیل سقفی یا دروازه ای در این نوع فضاها باید با در نظر گرفتن درصد باز بودن سالن، جهت باد غالب و میزان رطوبت منطقه انجام شود. در دو بخش بعدی، هرکدام از این گزینه ها را به طور مجزا بررسی می کنیم.

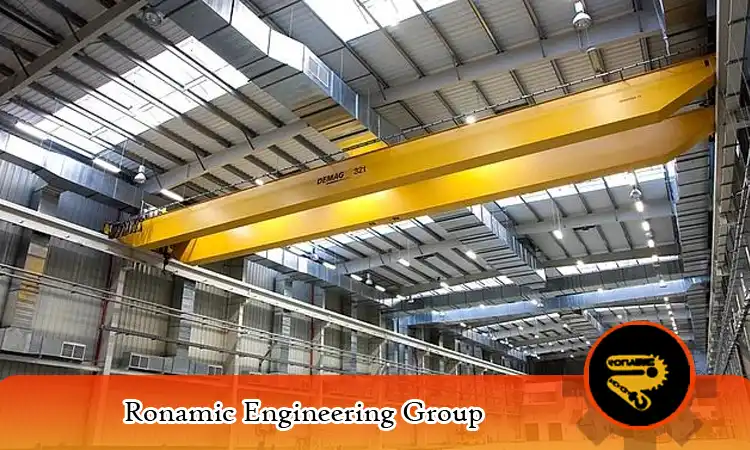

جرثقیل سقفی برای سالن نیمه باز؛ چه مزایا و محدودیت هایی دارد؟

جرثقیل سقفی با تکیه بر ریل نصب شده روی سازه فولادی سالن کار می کند و معمولاً بهترین پوشش را برای جابجایی بار در طول و عرض کامل فضا فراهم می آورد. در سالن های نیمه باز که بخش سرپوشیده دارای سازه مستحکم است، این مدل می تواند بدون نیاز به تجهیزات اضافه، تمام ایستگاه های کاری داخل بخش بسته را پوشش دهد. اما وقتی بخشی از مسیر حرکت ریل به ناحیه باز سالن کشیده می شود، باید به نکات خاصی توجه کرد که در ادامه بررسی می کنیم.

مقاومت در برابر رطوبت و تغییرات آب و هوایی

بخش هایی از جرثقیل سقفی که در معرض هوای باز قرار می گیرند، نیاز به پوشش ضدزنگ، آب بندی جعبه تقسیم برق و استفاده از قطعات با درجه حفاظت IP بالاتر دارند. اگر این نکات رعایت نشود، رطوبت می تواند به مرور به سیم کشی، موتور یا سیستم کنترل آسیب برساند و هزینه تعمیرات را بالا ببرد. تولیدکنندگان باتجربه معمولاً برای این نوع پروژه ها، نسخه ای با پوشش گالوانیزه و آب بندی تقویت شده پیشنهاد می دهند که عمر مفید دستگاه را در شرایط نیمه باز تضمین می کند.

نیاز به سازه و زیرساخت سقفی

محدودیت اصلی جرثقیل سقفی در سالن نیمه باز، وابستگی آن به وجود یک سازه مستحکم برای نصب ریل است. اگر بخش باز سالن فاقد خرپا یا ستون های مناسب باشد، گسترش ریل به آن قسمت یا نیاز به ساخت سازه مستقل دارد که هزینه قابل توجهی به پروژه اضافه می کند، یا اساساً باید پوشش جرثقیل را به محدوده بخش بسته محدود کرد. این موضوع دقیقاً همان نقطه ای است که جرثقیل دروازه ای وارد میدان می شود.

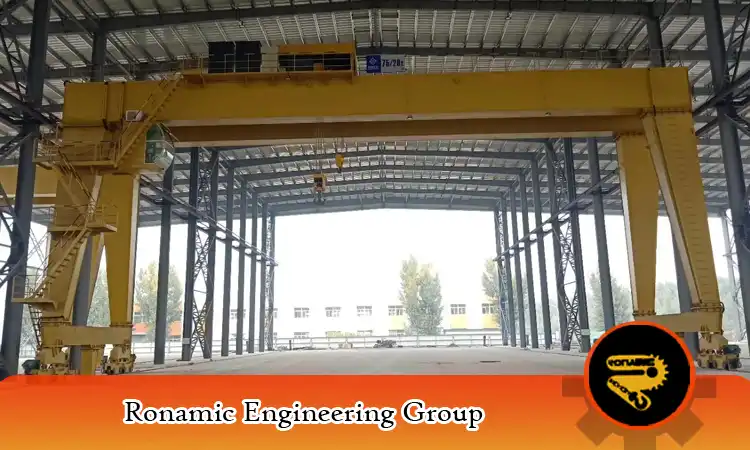

جرثقیل دروازه ای؛ گزینه ای مستقل از سقف برای فضاهای باز و نیمه باز

برخلاف مدل سقفی، جرثقیل دروازه ای از دو پایه مستقل و یک تیر افقی تشکیل شده که وزن خود و بار را مستقیماً به کف منتقل می کند و به همین دلیل هیچ وابستگی به سازه سقفی ندارد. این ویژگی آن را به گزینه ای طبیعی برای بخش های باز یا نیمه باز سالن تبدیل می کند، جایی که ساخت یا تقویت سازه سقفی یا هزینه بر است یا اصلاً امکان پذیر نیست. علاوه بر این، بدنه جرثقیل دروازه ای معمولاً از ابتدا برای مقاومت در برابر شرایط جوی طراحی می شود، چون کاربرد اصلی آن در بنادر، حیاط کارخانه ها و انبارهای باز بوده است؛ به همین دلیل مقاومت ذاتی بالاتری در برابر رطوبت و تغییرات دما دارد. البته این مدل هم محدودیت هایی دارد؛ نیاز به فضای کافی برای حرکت پایه ها روی زمین، و کف سازی مناسب (بتن مسلح یا ریل زمینی) از جمله الزامات اجرایی آن است. برای سالن هایی که عرض باز زیادی دارند یا کف آن ها به دلیل تردد ماشین آلات نامنظم است، باید طراحی فونداسیون با دقت بیشتری انجام شود.

جرثقیل دروازه ای

مقایسه جرثقیل سقفی و دروازه ای از نظر هزینه، نصب و کارایی

برای تصمیم گیری نهایی، مقایسه کنار هم دو گزینه در قالب جدول کمک می کند تفاوت ها سریع تر دیده شوند. جدول زیر مهم ترین شاخص های موثر در انتخاب میان جرثقیل سقفی یا دروازه ای برای سالن نیمه باز را خلاصه می کند. توجه داشته باشید که این جدول یک راهنمای کلی است و تصمیم نهایی باید با بررسی دقیق نقشه سالن و مشورت با کارشناس فنی گرفته شود.

همان طور که در جدول دیده می شود، اگر بخش بسته سالن سازه قوی دارد و فضای کف باید آزاد بماند، جرثقیل سقفی انتخاب منطقی تری است. اما اگر سازه ضعیف است یا بخش باز سالن وسعت زیادی دارد، دروازه ای معمولاً هزینه کمتر و اجرای ساده تری ارائه می دهد.

چک لیست انتخاب بین جرثقیل سقفی و دروازه ای برای سالن نیمه باز شما

برای رسیدن به تصمیم نهایی، بررسی چند معیار کلیدی پیش از خرید ضروری است. فهرست زیر مهم ترین نکاتی است که باید پیش از مشورت با تولیدکننده آماده داشته باشید:

• درصد تقریبی بخش باز نسبت به بخش سرپوشیده سالن
• وضعیت سازه سقفی و ظرفیت تحمل بار اضافه ستون ها
• شرایط آب وهوایی منطقه از نظر رطوبت، باد و بارش
• نوع و وضعیت کف سالن برای احتمال نصب ریل زمینی دروازه ای
• مسیر و فرکانس جابجایی بار بین بخش باز و بسته

پاسخ این پنج مورد تقریباً تمام اطلاعات لازم برای مقایسه نهایی را در اختیار شما قرار می دهد و مسیر انتخاب را به طور قابل توجهی ساده می کند.

نکات فنی نصب در سالن های نیمه باز با رطوبت و باد

نصب هرکدام از این دو مدل در سالن نیمه باز، نیازمند رعایت نکات فنی خاصی است که در سالن های کاملاً بسته اهمیت کمتری دارند. برای جرثقیل سقفی، استفاده از جعبه تقسیم و کلیدهای برق با درجه حفاظت IP۵۴ یا بالاتر در بخش های در معرض هوا الزامی است و اتصالات باید به طور کامل آب بندی شوند. برای جرثقیل دروازه ای، طراحی فونداسیون باید علاوه بر وزن استاتیک، نیروی باد وارد بر سازه را هم محاسبه کند، به ویژه در مناطقی که وزش باد شدید دارند. در هر دو حالت، انتخاب رنگ و پوشش ضدخوردگی مناسب برای بدنه فلزی، نقش مهمی در افزایش عمر مفید تجهیز در محیط نیمه باز دارد. همچنین توصیه می شود سیستم برق رسانی به صورت کابل مسلح و مسیر محافظت شده طراحی شود تا از آسیب ناشی از رطوبت یا نفوذ آب باران جلوگیری شود.

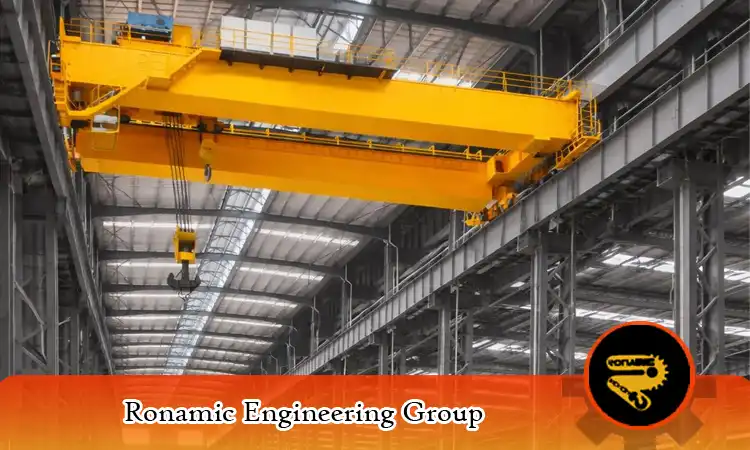

اشتباهات رایج در انتخاب جرثقیل برای فضاهای نیمه باز

یکی از رایج ترین اشتباهات، نادیده گرفتن تفاوت شرایط بخش باز و بسته سالن و انتخاب یک مدل استاندارد بدون تجهیزات حفاظتی اضافه است که معمولاً به خرابی زودرس منجر می شود. اشتباه دوم، انتخاب جرثقیل دروازه ای بدون بررسی دقیق وضعیت کف سالن است؛ کف نامناسب می تواند باعث ناپایداری پایه ها و کاهش عمر چرخ ها شود. اشتباه سوم، نادیده گرفتن نیروی باد در طراحی فونداسیون جرثقیل دروازه ای در مناطق بادخیز است که ریسک ایمنی جدی ایجاد می کند. برخی مدیران هم تنها بر اساس هزینه اولیه تصمیم می گیرند و تفاوت هزینه نگهداری بلندمدت دو گزینه را در نظر نمی گیرند. در نهایت، نادیده گرفتن مشورت با کارشناس سازه برای بررسی ظرفیت ستون ها، یکی از پرهزینه ترین اشتباهاتی است که می تواند کل پروژه را تحت تاثیر قرار دهد.

اشتباهات انتخاب جرثقیل برای فضاهای نیمه باز

جرثقیل نیمه دروازه ای؛ گزینه سوم برای سالن های نیمه باز

جرثقیل نیمه دروازه ای ترکیبی از ویژگی های جرثقیل سقفی و دروازه ای است و معمولاً زمانی مورد توجه قرار می گیرد که امکان اجرای مسیر کامل جرثقیل سقفی وجود ندارد، اما استفاده از یک جرثقیل دروازه ای مستقل نیز ضرورتی ندارد. در این سیستم، یک سمت سازه روی مسیر نصب شده روی ستون های سالن و سمت دیگر روی ریل زمینی حرکت می کند. این ساختار می تواند برای سالن هایی که بخشی از سازه آن ها قابلیت تحمل مسیر جرثقیل را دارد، راهکاری انعطاف پذیر ایجاد کند و بدون اشغال کامل فضای کف، محدوده موردنیاز را پوشش دهد.

ظرفیت بار و ابعاد کاری؛ معیارهای اصلی طراحی جرثقیل

انتخاب جرثقیل فقط به باز یا بسته بودن سالن وابسته نیست و مشخصات واقعی عملیات باربرداری نیز باید در تصمیم گیری وارد شود. ظرفیت بار، دهانه جرثقیل، طول مسیر حرکت و ارتفاع مفید قلاب، از مهم ترین پارامترهایی هستند که نوع و ابعاد سیستم را تعیین می کنند. ممکن است دو سالن شرایط محیطی مشابهی داشته باشند اما به دلیل تفاوت در وزن بار، ارتفاع موردنیاز یا محدوده جابه جایی، به دو طراحی کاملاً متفاوت نیاز داشته باشند. بنابراین این مشخصات باید پیش از انتخاب مدل یا برآورد هزینه مشخص شوند.

کلاس کاری و میزان استفاده از جرثقیل

دفعات استفاده از جرثقیل و شدت عملیات، به اندازه ظرفیت بار اهمیت دارد. جرثقیلی که در طول روز بارها و به صورت مداوم مورد استفاده قرار می گیرد، از نظر طراحی و تجهیزات موردنیاز با سیستمی که فقط چند بار در روز یا به صورت مقطعی کار می کند یکسان نیست. تعداد سیکل های کاری، مدت زمان بهره برداری، نوع بار و میزان تکرار حرکات باید هنگام انتخاب در نظر گرفته شود تا تجهیز متناسب با شرایط واقعی کارگاه انتخاب شود و ظرفیت آن کمتر یا بیشتر از نیاز پروژه نباشد.

انتخاب جرثقیل بر اساس سناریوی واقعی سالن

بهترین انتخاب زمانی انجام می شود که شرایط واقعی پروژه به جای یک معیار واحد بررسی شود. برای سالن دارای سازه مناسب و نیاز به آزاد ماندن کف، جرثقیل سقفی می تواند انتخاب مناسبی باشد. اگر امکان استفاده از سازه سقف وجود نداشته باشد و فضای کافی برای مسیر زمینی فراهم باشد، جرثقیل دروازه ای گزینه قابل بررسی است. در شرایطی که تنها بخشی از سالن امکان اجرای مسیر سقفی دارد، جرثقیل نیمه دروازه ای می تواند راهکار مناسب تری باشد. به همین دلیل، نوع سازه، مسیر حرکت بار، فضای کف و محدوده موردنیاز باید همزمان ارزیابی شوند.

هزینه واقعی پروژه؛ فراتر از قیمت خود جرثقیل

مقایسه قیمت دو نوع جرثقیل بدون در نظر گرفتن هزینه های جانبی می تواند نتیجه اشتباهی ایجاد کند. هزینه سازه و ریل، آماده سازی یا اجرای فونداسیون، برق رسانی، نصب، تجهیزات حفاظتی، پوشش های ضدخوردگی و هزینه های نگهداری، همگی بخشی از هزینه نهایی پروژه هستند. ممکن است یک گزینه در زمان خرید قیمت پایین تری داشته باشد اما به دلیل نیاز به ساخت زیرساخت یا تعمیرات بیشتر، هزینه نهایی آن افزایش پیدا کند. بنابراین مقایسه باید بر اساس هزینه کل اجرا و بهره برداری انجام شود، نه فقط قیمت اولیه تجهیز.

محدودیت فضای کف در جرثقیل دروازه ای

استقلال جرثقیل دروازه ای از سازه سقف یک مزیت مهم است، اما پایه های آن روی فضای عملیاتی سالن قرار می گیرند. بنابراین مسیر حرکت پایه ها باید با مسیر لیفتراک، کامیون، محل دپوی کالا و تجهیزات ثابت تداخل نداشته باشد. وضعیت کف، محل نصب ریل های زمینی و امکان حفظ مسیر ایمن برای تردد نیز باید پیش از انتخاب بررسی شود. در سالن هایی که فضای کف بسیار متراکم است، این موضوع می تواند انتخاب جرثقیل سقفی را منطقی تر کند. در سالن هایی که فضای کف بسیار متراکم است، این موضوع می تواند انتخاب جرثقیل سقفی را منطقی تر کند؛ البته بررسی خرابی های رایج جرثقیل سقفی و دروازه ای نیز پیش از تصمیم گیری اهمیت دارد.

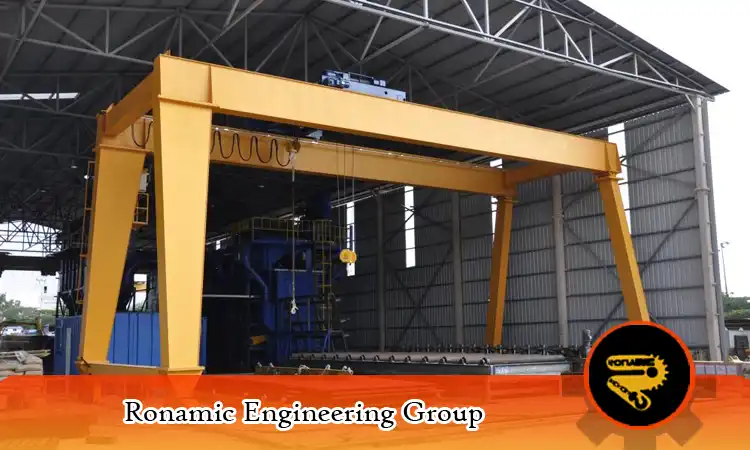

الزامات توسعه آینده در انتخاب جرثقیل

انتخاب جرثقیل بهتر است فقط بر اساس نیاز فعلی انجام نشود. اگر احتمال افزایش ظرفیت تولید، توسعه سالن، طولانی تر شدن مسیر حرکت یا افزایش وزن بار در آینده وجود دارد، این موارد باید از مرحله طراحی در نظر گرفته شوند. انتخاب سیستمی که امکان توسعه یا تغییر مسیر آن وجود داشته باشد، می تواند از هزینه تعویض یا بازطراحی کامل تجهیزات در آینده جلوگیری کند.

انتخاب جرثقیل فضای نیمه باز

سخن پایانی

انتخاب میان جرثقیل سقفی یا دروازه ای برای سالن نیمه باز، تصمیمی است که باید با شناخت دقیق شرایط سازه، آب وهوا و الگوی جابجایی بار گرفته شود، نه صرفاً براساس قیمت اولیه. جرثقیل سقفی برای سالن هایی با سازه مستحکم و نیاز به پوشش یکپارچه بخش بسته، گزینه ای کارآمد است، درحالی که دروازه ای برای فضاهای باز، سازه های ضعیف تر یا سالن هایی با وسعت بخش باز بیشتر، انعطاف و استقلال بیشتری ارائه می دهد. بررسی چک لیست انتخاب، مقایسه هزینه نگهداری بلندمدت و مشورت با کارشناس فنی پیش از خرید، تضمین می کند سرمایه گذاری شما در طولانی مدت بازدهی مناسبی داشته باشد. برای دریافت مشاوره رایگان و انتخاب بهترین گزینه بین جرثقیل سقفی یا دروازه ای برای سالن نیمه باز خود، همین حالا با کارشناسان رونامیک تماس بگیرید.

سوالات متداول جرثقیل سقفی یا دروازه ای؟

1. آیا می توان در یک سالن نیمه باز، ترکیبی از هر دو نوع جرثقیل را استفاده کرد؟
   بله، در برخی پروژه ها ترکیب این دو مدل راه حل بهینه ای است؛ به این صورت که بخش بسته سالن با جرثقیل سقفی پوشش داده می شود و بخش باز یا نیمه باز با جرثقیل دروازه ای مدیریت می شود. این رویکرد به ویژه در انبارهایی که نیاز به بارگیری از بخش باز و نگهداری در بخش بسته دارند، کارایی بالایی نشان داده است، البته هماهنگی مسیر و نقطه تحویل بار بین دو سیستم باید در طراحی اولیه دیده شود.
2. برای مناطق با رطوبت بالا یا نزدیک دریا، کدام گزینه مناسب تر است؟
   در مناطق با رطوبت بالا، هر دو مدل نیاز به پوشش ضدخوردگی تقویت شده دارند، اما جرثقیل دروازه ای به دلیل طراحی ذاتی برای فضای باز، معمولاً استانداردهای حفاظتی بالاتری از کارخانه دریافت می کند. با این حال، اگر جرثقیل سقفی هم با قطعات مناسب برای محیط مرطوب و پوشش گالوانیزه سفارش داده شود، می تواند عملکرد قابل قبولی داشته باشد؛ مهم ترین نکته، انتخاب درجه حفاظت صحیح برای تجهیزات الکتریکی است.
3. هزینه نگهداری کدام مدل در بلندمدت کمتر است؟
   پاسخ دقیق به شرایط محیطی و کیفیت نصب اولیه بستگی دارد، اما به طور کلی اگر جرثقیل سقفی بدون آب بندی مناسب در بخش باز استفاده شود، هزینه تعمیرات ناشی از خوردگی و رطوبت می تواند به مرور بالا برود. جرثقیل دروازه ای در صورت نصب صحیح فونداسیون و رعایت نکات ضدخوردگی، معمولاً هزینه نگهداری پایدارتری در محیط نیمه باز دارد، اما در هر دو حالت، کیفیت اجرای اولیه نقش تعیین کننده تری از نوع دستگاه دارد.
