اسلینگ زنجیری چیست؟ کاربرد، مزایا و نکات خرید
در صنایع مختلف، جابه جایی ایمن بارهای سنگین اهمیت بسیار زیادی دارد و انتخاب تجهیزات مناسب نقش مستقیمی در افزایش ایمنی، سرعت و بهره وری عملیات لیفتینگ ایفا می کند. یکی از پرکاربردترین تجهیزات در این حوزه، اسلینگ زنجیری است. اما اسلینگ زنجیری چیست؟ چه کاربردی دارد و چرا در بسیاری از صنایع سنگین به جای سایر تجهیزات لیفتینگ از آن استفاده می شود؟
اسلینگ زنجیری مجموعه ای از زنجیرهای فولادی مقاوم، قلاب ها، حلقه اصلی و اتصالات استاندارد است که برای بلند کردن، حمل و جابه جایی انواع بارهای سنگین طراحی شده است. این تجهیز به دلیل مقاومت بالا در برابر ضربه، سایش، حرارت و شرایط سخت محیطی، در صنایع فولاد، نفت و گاز، پتروشیمی، بنادر، معادن، کارخانه های تولیدی و پروژه های عمرانی کاربرد گسترده ای دارد.
امروزه اسلینگ های زنجیری در ظرفیت ها، طول ها و مدل های مختلف تولید می شوند و انتخاب صحیح آن ها تأثیر مستقیمی بر ایمنی عملیات و افزایش عمر تجهیزات دارد. در این مقاله بررسی می کنیم اسلینگ زنجیری چیست، چگونه کار می کند، چه اجزایی دارد، انواع آن کدام است، چه مزایا و کاربردهایی دارد و هنگام خرید یا استفاده از آن باید به چه نکاتی توجه کرد.
اسلینگ زنجیری چگونه کار می کند؟
اسلینگ زنجیری یکی از تجهیزات تخصصی لیفتینگ است که برای بلند کردن و جابه جایی بارهای سنگین مورد استفاده قرار می گیرد. این تجهیز از زنجیرهای فولادی آلیاژی با مقاومت بالا، حلقه اصلی، قلاب ها و اتصالات استاندارد تشکیل شده و امکان اتصال ایمن بار به انواع جرثقیل سقفی، جرثقیل دروازه ای، جرثقیل بازویی یا سایر تجهیزات بالابر را فراهم می کند.
اساس عملکرد اسلینگ زنجیری بسیار ساده اما کاملاً مهندسی شده است. پس از اتصال حلقه اصلی به قلاب جرثقیل، شاخه های زنجیر به نقاط مشخص روی بار متصل می شوند. سپس با شروع عملیات لیفتینگ، وزن بار بین شاخه های اسلینگ تقسیم شده و بار به صورت متعادل بلند می شود. این توزیع مناسب نیرو باعث افزایش ایمنی و کاهش فشار روی هر یک از اجزای سیستم خواهد شد.
یکی از مهم ترین ویژگی های اسلینگ زنجیری، مقاومت بسیار بالای آن در برابر ضربه، کشش و تغییر شکل است. برخلاف بسیاری از تجهیزات دیگر، زنجیرهای آلیاژی در برابر شرایط سخت محیطی مانند دمای بالا، رطوبت، روغن، مواد شیمیایی و سایش مقاومت قابل توجهی دارند و به همین دلیل در صنایع سنگین انتخاب اول بسیاری از متخصصان هستند.
اسلینگ زنجیری در ظرفیت های مختلف تولید می شود و بسته به نوع پروژه می توان از مدل های تک شاخه، دو شاخه، سه شاخه یا چهار شاخه استفاده کرد. انتخاب صحیح ظرفیت، زاویه شاخه ها و نوع اتصالات نقش مهمی در افزایش ایمنی عملیات لیفتینگ دارد.
به طور کلی، اگر هدف جابه جایی ایمن بارهای سنگین در محیط های صنعتی باشد، اسلینگ زنجیری یکی از مطمئن ترین و بادوام ترین تجهیزات موجود به شمار می رود.

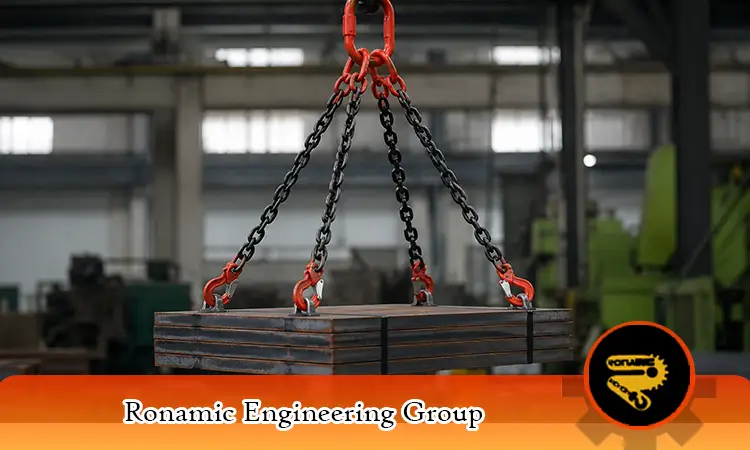

اسلینگ زنجیری چگونه کار می کند؟
اجزای اصلی اسلینگ زنجیری کدام اند؟
برای درک بهتر اینکه اسلینگ زنجیری چیست، باید با اجزای اصلی تشکیل دهنده آن نیز آشنا شوید. عملکرد صحیح هر یک از این قطعات، نقش مهمی در ایمنی، ظرفیت باربرداری و طول عمر اسلینگ دارد. به همین دلیل تمامی اجزا باید مطابق استانداردهای بین المللی و از آلیاژهای مقاوم تولید شده باشند.
اصلی ترین بخش اسلینگ زنجیری، زنجیر فولادی آلیاژی است که وظیفه تحمل وزن بار را بر عهده دارد. این زنجیرها معمولاً از گریدهای مقاوم مانند گرید 80 یا گرید 100 ساخته می شوند تا بتوانند فشارهای بسیار بالا را تحمل کنند.
حلقه اصلی یا مستر لینک نیز یکی دیگر از اجزای مهم اسلینگ است که به قلاب جرثقیل متصل می شود و تمام نیرو از طریق آن به شاخه های زنجیر منتقل خواهد شد. طراحی این قطعه باید به گونه ای باشد که بتواند بار را به طور یکنواخت بین شاخه های مختلف توزیع کند.
قلاب های لیفتینگ نیز وظیفه اتصال اسلینگ به بار را بر عهده دارند. این قلاب ها معمولاً به ضامن ایمنی مجهز هستند تا از جدا شدن ناگهانی بار جلوگیری شود. علاوه بر این، اتصالاتی مانند کوپلینگ ها، شگل ها و رابط های مخصوص نیز برای اتصال قطعات مختلف اسلینگ مورد استفاده قرار می گیرند.
به طور کلی اجزای اصلی اسلینگ زنجیری شامل موارد زیر هستند:
- زنجیر فولادی آلیاژی
- حلقه اصلی (Master Link)
- قلاب های لیفتینگ
- ضامن ایمنی
- کوپلینگ و رابط ها
- اتصالات مخصوص تنظیم طول
کیفیت ساخت این قطعات مستقیماً بر ایمنی عملیات لیفتینگ تأثیر می گذارد. به همین دلیل توصیه می شود همواره از اسلینگ های استاندارد و دارای گواهینامه معتبر استفاده شود.
زنجیر گرید 80 و گرید 100 چه تفاوتی دارند؟
زنجیر مهم ترین بخش اسلینگ زنجیری محسوب می شود و کیفیت آن تعیین کننده ظرفیت و ایمنی تجهیزات است. در حال حاضر، رایج ترین زنجیرهای مورد استفاده در اسلینگ ها از نوع گرید 80 و گرید 100 هستند که هر دو از فولاد آلیاژی با مقاومت بالا تولید می شوند.
زنجیر گرید 80 سال هاست در صنایع مختلف مورد استفاده قرار می گیرد و مقاومت مناسبی در برابر کشش، سایش و ضربه دارد. این نوع زنجیر برای بسیاری از کاربردهای صنعتی گزینه ای قابل اعتماد محسوب می شود و در ظرفیت های مختلف تولید می شود.
در مقابل، زنجیر گرید 100 نسل جدیدتری از زنجیرهای لیفتینگ است که نسبت به گرید 80 استحکام بیشتری دارد. این ویژگی باعث می شود با وزن کمتر، ظرفیت باربرداری بالاتری ارائه دهد. همچنین مقاومت بهتر در برابر خستگی فلز و تغییر شکل از دیگر مزایای گرید 100 محسوب می شود.
انتخاب بین این دو گرید به نوع پروژه، ظرفیت موردنیاز، شرایط محیطی و بودجه بستگی دارد. در پروژه های سنگین یا محیط های صنعتی با شرایط سخت، استفاده از زنجیر گرید 100 می تواند عملکرد بهتر و ایمنی بیشتری فراهم کند.
قلاب، حلقه اصلی و اتصالات اسلینگ زنجیری
در کنار زنجیر، قلاب ها و اتصالات نیز نقش بسیار مهمی در عملکرد اسلینگ زنجیری دارند. حلقه اصلی اولین نقطه اتصال اسلینگ به سیستم لیفتینگ است و باید از استحکام بالایی برخوردار باشد تا بتواند نیرو را به صورت یکنواخت بین شاخه های مختلف تقسیم کند.
قلاب های لیفتینگ نیز وظیفه اتصال مستقیم بار را بر عهده دارند. این قلاب ها معمولاً دارای ضامن ایمنی هستند تا در هنگام جابه جایی، بار به صورت ناخواسته از قلاب خارج نشود. انتخاب قلاب مناسب باید متناسب با وزن بار، نوع بار و شرایط عملیاتی انجام شود.
اتصالاتی مانند کوپلینگ، شگل و رابط های مخصوص نیز امکان مونتاژ و تنظیم اسلینگ را فراهم می کنند. استفاده از قطعات استاندارد و باکیفیت، علاوه بر افزایش ایمنی، باعث افزایش عمر مفید اسلینگ زنجیری نیز خواهد شد.
انواع اسلینگ زنجیری و کاربرد هر کدام
اسلینگ های زنجیری با توجه به نوع بار، ظرفیت موردنیاز و شرایط جابه جایی در مدل های مختلفی طراحی و تولید می شوند. انتخاب نوع مناسب اسلینگ اهمیت زیادی دارد، زیرا علاوه بر افزایش ایمنی، باعث توزیع بهتر وزن بار و کاهش فشار واردشده به تجهیزات لیفتینگ می شود. به همین دلیل پیش از خرید باید نوع بار، تعداد نقاط اتصال، زاویه شاخه ها و ظرفیت موردنیاز پروژه به دقت بررسی شود.

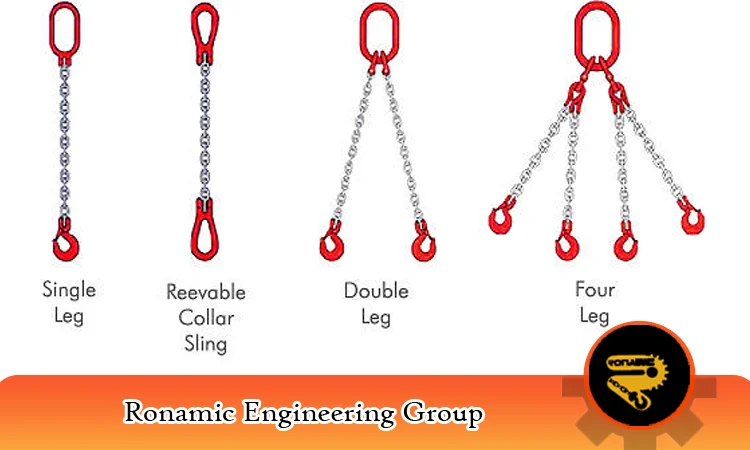

به طور کلی اسلینگ زنجیری در مدل های تک شاخه، دو شاخه، سه شاخه و چهار شاخه تولید می شود. هر یک از این مدل ها برای کاربردهای خاصی طراحی شده اند و بسته به شکل و وزن بار، عملکرد متفاوتی دارند. برای مثال، بارهایی که تنها یک نقطه اتصال دارند معمولاً با اسلینگ تک شاخه جابه جا می شوند، اما برای بارهای بزرگ و نامتقارن، استفاده از اسلینگ های چندشاخه ایمنی بیشتری ایجاد می کند.
در صنایع سنگین مانند فولاد، پتروشیمی، بنادر، نیروگاه ها و پروژه های ساختمانی، معمولاً از اسلینگ های چندشاخه استفاده می شود تا وزن بار بین چند نقطه تقسیم شده و احتمال تغییر تعادل کاهش یابد. همچنین امکان تنظیم طول شاخه ها در برخی مدل ها باعث می شود بتوان بارهایی با اشکال مختلف را نیز به راحتی جابه جا کرد.
انتخاب نوع اسلینگ تنها بر اساس ظرفیت انجام نمی شود، بلکه عواملی مانند شرایط محیطی، نحوه اتصال به بار، زاویه لیفت، نوع جرثقیل و استانداردهای ایمنی نیز در این انتخاب تأثیرگذار هستند. مشاوره با کارشناسان تجهیزات لیفتینگ می تواند از بروز بسیاری از خطاهای رایج جلوگیری کند.
اسلینگ زنجیری تک شاخه
اسلینگ زنجیری تک شاخه ساده ترین و پرکاربردترین مدل این تجهیزات است. این نوع اسلینگ از یک حلقه اصلی، یک شاخه زنجیر و یک قلاب تشکیل شده و معمولاً برای جابه جایی بارهایی استفاده می شود که تنها یک نقطه اتصال دارند.
یکی از مهم ترین مزایای این مدل، نصب سریع، وزن کمتر و سهولت استفاده است. به همین دلیل در کارگاه های صنعتی، تعمیر ماشین آلات، انبارها و بسیاری از عملیات های سبک تا نیمه سنگین کاربرد فراوانی دارد.
با وجود سادگی ساختار، انتخاب ظرفیت مناسب و استفاده از قلاب استاندارد اهمیت زیادی دارد. همچنین باید از ایجاد بار جانبی یا اعمال نیرو در زوایای نامناسب جلوگیری شود تا عمر مفید اسلینگ کاهش پیدا نکند.
اسلینگ زنجیری دو شاخه، سه شاخه و چهار شاخه
زمانی که بار دارای چند نقطه اتصال باشد یا وزن آن زیاد باشد، استفاده از اسلینگ های چندشاخه گزینه مناسب تری خواهد بود. در این مدل ها، وزن بار بین چند شاخه زنجیر تقسیم شده و تعادل بیشتری هنگام لیفت ایجاد می شود.
اسلینگ دو شاخه معمولاً برای بارهای متقارن کاربرد دارد، در حالی که اسلینگ سه شاخه و چهار شاخه بیشتر برای تجهیزات بزرگ، قطعات فلزی سنگین، ماشین آلات صنعتی و سازه های فولادی استفاده می شوند. البته باید توجه داشت که افزایش زاویه بین شاخه ها می تواند ظرفیت واقعی اسلینگ را کاهش دهد؛ بنابراین رعایت دستورالعمل های سازنده و استانداردهای لیفتینگ اهمیت زیادی دارد.
مهم ترین مزایای استفاده از اسلینگ زنجیری
اسلینگ زنجیری به دلیل استحکام بالا، طول عمر زیاد و مقاومت مناسب در برابر شرایط سخت محیطی، یکی از پرکاربردترین تجهیزات لیفتینگ در صنایع مختلف محسوب می شود. این تجهیز در مقایسه با بسیاری از اسلینگ های دیگر، عملکرد قابل اعتمادتری در جابه جایی بارهای سنگین دارد و به همین دلیل در پروژه های صنعتی حساس مورد استفاده قرار می گیرد.
یکی از مهم ترین مزایای اسلینگ زنجیری، مقاومت بالا در برابر ضربه، سایش و حرارت است. برخلاف اسلینگ های تسمه ای که در برابر اجسام تیز آسیب پذیر هستند، زنجیرهای فولادی می توانند در محیط های سخت صنعتی بدون کاهش عملکرد مورد استفاده قرار گیرند.
قابلیت تعمیر و تعویض قطعات نیز از دیگر مزایای این تجهیزات است. در بسیاری از موارد، در صورت آسیب دیدن یکی از قطعات، نیازی به تعویض کامل اسلینگ وجود ندارد و تنها بخش معیوب جایگزین می شود. این موضوع هزینه های نگهداری را کاهش می دهد.

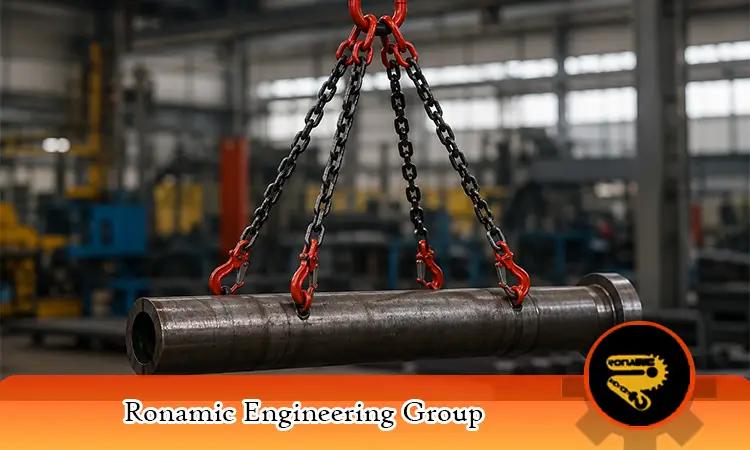

مهم ترین مزایای استفاده از اسلینگ زنجیری
از دیگر مزایای اسلینگ زنجیری می توان به موارد زیر اشاره کرد:
- ظرفیت باربرداری بالا
- مقاومت زیاد در برابر سایش و ضربه
- تحمل دمای بالا
- طول عمر بالا
- قابلیت استفاده در شرایط سخت صنعتی
- امکان تولید در ظرفیت ها و طول های مختلف
- قابلیت تعمیر و تعویض قطعات
البته بهره مندی از این مزایا زمانی امکان پذیر است که اسلینگ متناسب با ظرفیت بار انتخاب شده و بازرسی های دوره ای مطابق استاندارد انجام شود.
اسلینگ زنجیری در چه صنایعی کاربرد دارد؟
به دلیل مقاومت بالا و قابلیت تحمل بارهای سنگین، اسلینگ زنجیری در طیف گسترده ای از صنایع مورد استفاده قرار می گیرد. بسیاری از کارخانه ها، پروژه های عمرانی و صنایع سنگین برای انجام عملیات لیفتینگ ایمن از این تجهیز استفاده می کنند.
یکی از مهم ترین حوزه های کاربرد اسلینگ زنجیری، صنایع فولاد و ریخته گری است. در این صنایع، قطعات فلزی با وزن بالا و دمای زیاد جابه جا می شوند و استفاده از اسلینگ های مقاوم ضروری است. همچنین در صنایع نفت، گاز و پتروشیمی نیز این تجهیزات برای نصب و تعمیر ماشین آلات و انتقال تجهیزات سنگین کاربرد فراوانی دارند.
بنادر، اسکله ها، معادن، نیروگاه ها، کارخانه های سیمان، صنایع خودروسازی، کارگاه های ساخت سازه های فلزی و پروژه های ساختمانی نیز از دیگر مراکزی هستند که از اسلینگ زنجیری استفاده می کنند. در تمامی این کاربردها، انتخاب ظرفیت مناسب و رعایت استانداردهای ایمنی نقش مهمی در کاهش خطرات و افزایش بهره وری عملیات لیفتینگ دارد.
هنگام خرید اسلینگ زنجیری به چه نکاتی باید توجه کرد؟
خرید اسلینگ زنجیری تنها به انتخاب ظرفیت مناسب محدود نمی شود. عوامل مختلفی مانند کیفیت زنجیر، نوع اتصالات، استانداردهای تولید، شرایط محیطی و نوع بار همگی در انتخاب یک اسلینگ مناسب تأثیر دارند. انتخاب نادرست می تواند علاوه بر کاهش عمر تجهیزات، ایمنی عملیات لیفتینگ را نیز با خطر مواجه کند.
اولین نکته، تعیین دقیق وزن و ابعاد بار است. ظرفیت اسلینگ باید همواره بیشتر از وزن واقعی بار انتخاب شود تا ضریب ایمنی حفظ شود. همچنین تعداد شاخه ها، زاویه لیفت و نحوه اتصال بار نیز باید در محاسبات ظرفیت در نظر گرفته شوند، زیرا افزایش زاویه بین شاخه ها می تواند ظرفیت واقعی اسلینگ را کاهش دهد.
کیفیت زنجیر، حلقه اصلی، قلاب ها و سایر اتصالات نیز اهمیت زیادی دارد. تمامی این قطعات باید از فولاد آلیاژی مقاوم تولید شده و دارای گواهینامه های معتبر باشند. همچنین وجود پلاک مشخصات شامل ظرفیت، گرید زنجیر و اطلاعات سازنده یکی از نشانه های استاندارد بودن محصول است.
پیش از خرید اسلینگ زنجیری بهتر است به اعتبار تولیدکننده، خدمات پس از فروش، امکان تأمین قطعات یدکی و مشاوره فنی نیز توجه شود. این موارد در بلندمدت باعث کاهش هزینه های تعمیر و افزایش طول عمر تجهیزات خواهند شد.
انتخاب ظرفیت و ضریب ایمنی مناسب
ظرفیت مهم ترین معیار در انتخاب اسلینگ زنجیری است. پیش از خرید باید حداکثر وزن بار، تعداد نقاط اتصال و شرایط لیفت مشخص شود. انتخاب اسلینگ با ظرفیت کمتر از نیاز پروژه می تواند باعث تغییر شکل زنجیر، آسیب به اتصالات و حتی سقوط بار شود.
همچنین زاویه شاخه های اسلینگ نیز باید در محاسبات لحاظ شود. هرچه این زاویه بیشتر باشد، نیروی واردشده به هر شاخه افزایش پیدا کرده و ظرفیت واقعی اسلینگ کاهش می یابد. به همین دلیل رعایت جداول ظرفیت ارائه شده توسط سازنده اهمیت زیادی دارد.
بررسی استانداردها و کیفیت ساخت
اسلینگ زنجیری باید مطابق استانداردهای معتبر بین المللی تولید شده باشد. استفاده از زنجیرهای گرید 80 یا گرید 100، قلاب های دارای ضامن ایمنی و اتصالات مقاوم از مهم ترین ویژگی های یک اسلینگ استاندارد محسوب می شود.
همچنین بررسی کیفیت جوش ها، عدم وجود ترک، تغییر شکل یا خوردگی در قطعات و اطمینان از اصالت محصول، نقش مهمی در افزایش ایمنی عملیات لیفتینگ دارد. خرید از تولیدکنندگان معتبر نیز احتمال استفاده از تجهیزات غیراستاندارد را به حداقل می رساند.
نحوه بازرسی، نگهداری و افزایش عمر اسلینگ زنجیری
بازرسی و نگهداری منظم اسلینگ زنجیری یکی از مهم ترین اقدامات برای حفظ ایمنی و افزایش عمر مفید این تجهیزات است. هرچند زنجیرهای آلیاژی مقاومت بسیار بالایی دارند، اما استفاده مداوم در محیط های صنعتی می تواند به مرور زمان باعث سایش، تغییر شکل یا آسیب برخی قطعات شود.
پیش از هر بار استفاده باید وضعیت زنجیر، قلاب ها، حلقه اصلی و اتصالات به دقت بررسی شود. وجود ترک، خوردگی، کشیدگی بیش از حد، تاب خوردگی یا شکستگی هر یک از قطعات می تواند نشانه پایان عمر مفید اسلینگ باشد و در این شرایط نباید از آن استفاده کرد.
پس از پایان عملیات نیز بهتر است اسلینگ در محیطی خشک، تمیز و دور از مواد خورنده نگهداری شود. تمیز کردن زنجیر، روغن کاری در صورت نیاز و جلوگیری از تماس با مواد شیمیایی خورنده، تأثیر زیادی در افزایش طول عمر تجهیزات خواهد داشت.
همچنین توصیه می شود بازرسی های تخصصی به صورت دوره ای توسط افراد آموزش دیده انجام شود تا هرگونه نقص احتمالی پیش از ایجاد خطر شناسایی و برطرف گردد. رعایت این نکات علاوه بر افزایش ایمنی، هزینه های تعمیر و تعویض تجهیزات را نیز کاهش می دهد.
تفاوت اسلینگ زنجیری با اسلینگ سیم بکسلی و اسلینگ تسمه ای
یکی از سؤالات رایج کاربران این است که اسلینگ زنجیری چه تفاوتی با اسلینگ سیم بکسلی یا اسلینگ تسمه ای دارد. هر یک از این تجهیزات برای شرایط خاصی طراحی شده اند و انتخاب مناسب آن ها به نوع بار، محیط کار و شرایط عملیاتی بستگی دارد.
اسلینگ زنجیری مقاومت بسیار بالایی در برابر ضربه، حرارت، سایش و لبه های تیز دارد و به همین دلیل برای صنایع سنگین گزینه ای ایده آل محسوب می شود. در مقابل، اسلینگ سیم بکسلی انعطاف بیشتری دارد و برای برخی عملیات های خاص کاربرد دارد، اما در برابر پیچ خوردگی و شکست رشته های سیم نیاز به بازرسی دقیق تری دارد.
اسلینگ تسمه ای نیز وزن کمتری دارد و برای جابه جایی بارهای حساس که احتمال آسیب دیدن سطح آن ها وجود دارد، انتخاب مناسبی است. البته این نوع اسلینگ در برابر حرارت، اجسام تیز و سایش مقاومت کمتری نسبت به اسلینگ زنجیری دارد.
به طور کلی اگر پروژه در محیط های صنعتی سنگین انجام می شود و بارهای حجیم یا فلزی جابه جا می شوند، اسلینگ زنجیری بهترین گزینه خواهد بود. اما برای بارهای ظریف یا شرایط خاص، ممکن است اسلینگ تسمه ای یا سیم بکسلی انتخاب مناسب تری باشد.

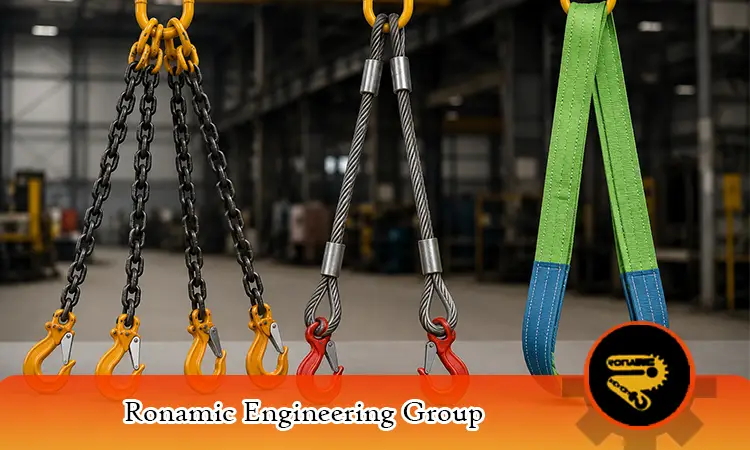

تفاوت اسلینگ زنجیری با اسلینگ سیم بکسلی و اسلینگ تسمه ای
جمع بندی
اسلینگ زنجیری یکی از مهم ترین تجهیزات لیفتینگ در صنایع مختلف است که به دلیل استحکام بالا، طول عمر زیاد و ایمنی مناسب، برای جابه جایی بارهای سنگین کاربرد گسترده ای دارد. آشنایی با اجزا، انواع، کاربردها، مزایا و تفاوت آن با سایر اسلینگ ها، به انتخاب صحیح تجهیزات کمک می کند. همچنین رعایت اصول نگهداری، انجام بازرسی های دوره ای و انتخاب اسلینگ متناسب با ظرفیت بار، نقش مهمی در افزایش ایمنی و بهره وری عملیات لیفتینگ خواهد داشت.
سوالات متداول اسلینگ زنجیری چیست
- اسلینگ زنجیری چیست و چه کاربردی دارد؟
اسلینگ زنجیری مجموعه ای از زنجیرهای فولادی، حلقه اصلی، قلاب و اتصالات استاندارد است که برای بلند کردن و جابه جایی ایمن بارهای سنگین در صنایع مختلف مورد استفاده قرار می گیرد. - اسلینگ زنجیری برای چه ظرفیت هایی تولید می شود؟
اسلینگ های زنجیری در ظرفیت های متنوع از چند صد کیلوگرم تا چندین تن تولید می شوند و انتخاب ظرفیت مناسب به وزن بار، تعداد شاخه ها و شرایط لیفت بستگی دارد. - چه زمانی باید اسلینگ زنجیری تعویض شود؟
در صورت مشاهده ترک، کشیدگی، تغییر شکل، خوردگی شدید، آسیب دیدگی قلاب ها یا کاهش ایمنی قطعات، اسلینگ باید از سرویس خارج شده و با نمونه استاندارد جایگزین شود.
