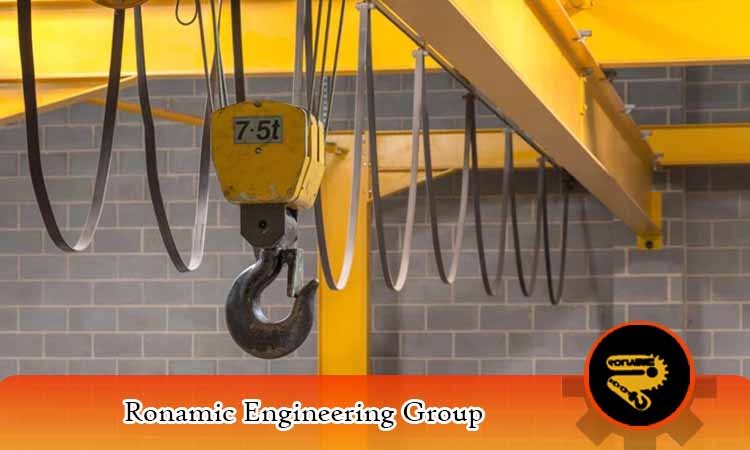

همه چیز درباره قلاب جرثقیل
در هر محیط صنعتی، ساختمانی یا کارگاهی که با جابجایی بارهای سنگین سر و کار داریم، قلاب جرثقیل به عنوان یکی از مهم‌ترین اجزای انتقال بار نقش حیاتی ایفا می‌کند. شاید در نگاه اول این قطعه فلزی ساده به نظر برسد، اما در واقع پشت هر قلاب جرثقیل، مهندسی دقیق، استانداردهای سختگیرانه و تکنولوژی های گوناگون نهفته است. قلاب جرثقیل نه تنها ایمنی عملیات جابجایی بار را تضمین می‌کند، بلکه تعیین کننده نوع بار، ظرفیت مجاز و حتی طول عمر کلی سیستم جرثقیل است.
اگر به دنبال همه چیز درباره قلاب جرثقیل هستید، در این مقاله سعی داریم تمام آنچه لازم است بدانید، از جمله تعریف، انواع، اجزا، استانداردها و نکات کلیدی برای انتخاب و استفاده ایمن از این تجهیز صنعتی را به طور جامع و تخصصی شرح دهیم.

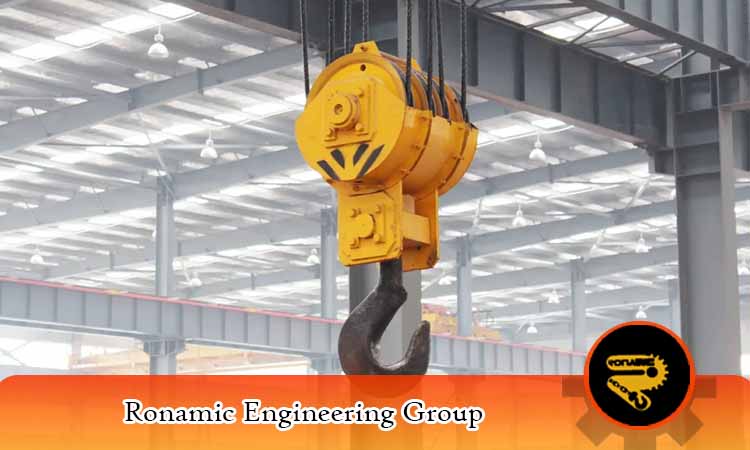

قلاب جرثقیل چیست؟
قلاب جرثقیل قطعه ای فولادی، مستحکم و طراحی شده بر اساس اصول مهندسی است که جهت اتصال بار به سیستم بالابر (اعم از جرثقیل سقفی، جرثقیل دروازه ای، تاورکرین، جرثقیل متحرک و …) به کار می‌رود. وظیفه اصلی قلاب جرثقیل انتقال نیروی کششی و تحمل وزن بار در حین بلند کردن یا جابجایی آن است.
یک قلاب جرثقیل باید بتواند علاوه بر تحمل وزن دینامیک و استاتیک، در برابر ضربه، خستگی فلز و پیچش نیز مقاومت کافی داشته باشد. سطح طراحی قلاب باید به گونه‌ای باشد که از لغزش یا سقوط ناگهانی بار پیشگیری کند و نصب و جداسازی بار با کمترین زحمت و حداکثر ایمنی انجام گیرد.
انواع مختلف قلاب جرثقیل برای کاربردهای متفاوت طراحی می‌شوند و هر کدام استانداردها و ضریب ایمنی ویژه ای دارند. همچنین، قلاب جرثقیل به صورت یکپارچه یا چند بخشی و با متریال های مخصوص، تحت عملیات حرارتی و تست های غیر مخرب تولید می‌شود تا از هرگونه ترک خوردگی یا تغییر شکل تحت بار جلوگیری گردد.
قلاب جرثقیل
انواع قلاب جرثقیل
در دنیای صنعتی، بسته به نوع بار و شیوه جابجایی، انواع مختلف قلاب جرثقیل توسعه یافته اند که هر کدام ویژگی ها، کاربرد ها و ظرفیت های خاص خود را دارند. شناخت این انواع کمک می‌کند برای هر پروژه یا محیط کاری، قلابی مطابق با نیاز و ایمنی انتخاب کنید.
کلویس هوکس
کلویس هوکس یکی از پرکاربردترین انواع قلاب جرثقیل به‌شمار می‌رود که به‌وسیله یک پین یا پیچ چفتی به زنجیر یا سیم‌بکسل متصل می‌شود. این نوع قلاب، گزینه‌ای ایده‌آل برای جابجایی بارهایی است که دارای حلقه یا زنجیر هستند. از مهم‌ترین مزایای کلویس هوکس می‌توان به اتصال سریع و جداسازی آسان اشاره کرد که آن را برای استفاده در شرایط کاری متنوع بسیار مناسب می‌سازد.
کلویس هوکس در انواع مختلف جرثقیل، از جمله جرثقیل های زنجیری، جرثقیل های کارگاهی و مدل های ساختمانی سبک مورد استفاده قرار می‌گیرد. همچنین در ترولی جرثقیل سقفی نیز کاربرد دارد؛ جایی که امکان جابه‌جایی روان و دقیق بار در مسیر افقی، به کمک ترکیب قلاب مناسب و ترولی، فراهم می‌شود.
قلاب های چرخشی
قلاب های چرخشی با قابلیت چرخش آزاد به دور محور عمودی خود طراحی شده‌اند تا از پیچ خوردگی و تاب برداشتن سیم بکسل یا زنجیر هنگام چرخش بار جلوگیری شود. این ویژگی باعث افزایش ایمنی و کاهش استهلاک تجهیزات جانبی می‌شود. قلاب جرثقیل چرخشی اغلب در عملیات بلند کردن بارهای سنگین یا حساس که نیاز به تغییر جهت در حین جابجایی دارند، کاربرد دارد.
قلاب های مرتب سازی
قلاب های مرتب سازی بیشتر برای مرتب سازی و جداسازی اجسام بلند، لوله ها یا سازه های فلزی استفاده می‌شوند. دهانه این نوع قلاب جرثقیل معمولاً بازتر بوده و برای جابجایی قطعات با سطح مقطع بزرگ یا غیراستاندارد مناسب است. در صنایع فولاد، لوله سازی و پروژه های مونتاژ، قلاب مرتب سازی نقش مهمی در افزایش سرعت و ایمنی دارد.
قلاب ریخته گری
قلاب ریخته گری مخصوص صنایع ذوب و ریخته گری طراحی شده‌اند. این نوع قلاب جرثقیل بدون قفل ایمنی است تا در شرایط اضطراری یا هنگام ریختن فلز مذاب، امکان آزادسازی سریع فراهم باشد. مقاومت حرارتی، استحکام بالا و طراحی ویژه، قلاب ریخته گری را به گزینه ای بی رقیب در محیط های با دمای بالا بدل کرده است.
جی هوکس
جی هوکس به دلیل فرم خاص خود عمدتاً برای جابجایی یا نگهداری بارهای طولانی، بارهای با نقطه تعادل نامشخص یا اتصال موقت کاربرد دارند. این قلاب جرثقیل ساده اما کارآمد، در بسیاری از جرثقیل سقفی و متحرک مورد استفاده است.
قلاب درام یا بشکه
قلاب های درام یا بشکه با طراحی منحصربه‌فرد، ویژه جابجایی بشکه ها، مخازن یا اجسام استوانه ای شکل ساخته می‌شوند. دهانه و زبانه این قلاب جرثقیل به گونه ای است که به راحتی دور لبه بشکه یا مخزن قفل می‌شود و ایمنی بالایی برای بلند کردن بارهای گرد و غلتان فراهم می‌کند.
اجزای قلاب جرثقیل
هر قلاب جرثقیل با وجود ظاهر ساده، از اجزای متعددی تشکیل شده که هریک نقش مهمی در عملکرد و ایمنی کلی آن ایفا می‌کند.
- بدنه اصلی: قسمت خمیده و مستحکم قلاب که وظیفه تحمل بار اصلی را بر عهده دارد.
- زبانه یا قفل ایمنی: برخی قلاب ها به قفل فنری یا زبانه مجهز هستند که مانع جدا شدن ناگهانی بار در هنگام جابجایی می‌شود.
- محور یا شفت چرخان: در قلاب های چرخشی، این بخش امکان گردش آزاد قلاب را فراهم می‌کند.
- چشمی یا حلقه اتصال: بخشی که قلاب جرثقیل به زنجیر، سیم بکسل یا قلاب جرثقیل دیگر متصل می‌شود.
- پین یا پیچ اتصال: در کلویس هوکس یا قلاب های پیچی، این قطعه وظیفه اتصال محکم قلاب به بخش بالابرنده را دارد.
کیفیت ساخت، نوع فولاد، عملیات حرارتی و حتی طراحی زبانه یا قفل ایمنی در ایمنی و دوام قلاب جرثقیل تاثیر مستقیم دارد. عدم توجه به سلامت هر یک از این اجزا، می‌تواند موجب شکستگی یا سقوط بار و خسارت های جبران ناپذیر شود.
طبقه بندی هوک جرثقیل از نظر وزنی
یکی از مهم‌ترین پارامترها در انتخاب قلاب جرثقیل، ظرفیت وزنی آن است. هر قلاب بر اساس استانداردهای بین‌المللی و میزان بار مجاز طبقه بندی می‌شود.
این ظرفیت معمولاً با واحد تن یا کیلوگرم مشخص می‌شود و باید همیشه بالاتر از وزن بار موردنظر باشد. طبقه بندی وزنی هوک جرثقیل به این معناست که برای هر کاربرد (مثلاً جرثقیل کارگاهی، جرثقیل سقفی یا جرثقیل بندری) باید قلابی با ظرفیت مناسب انتخاب گردد.
استانداردهای بین‌المللی مانند EN، DIN، ISO و ASME برای هر نوع قلاب جرثقیل، ضریب ایمنی تعریف کرده‌اند که بین ۴ تا ۶ برابر ظرفیت اسمی است تا حتی در صورت وارد شدن شوک یا ضربه، ایمنی بار حفظ شود. همچنین در کاربردهای ویژه (مثل بلند کردن بارهای بسیار سنگین یا بارهای حساس)، قلاب هایی با طراحی ویژه، جنس فولاد آلیاژی خاص و تست های اضافی مورد استفاده قرار می‌گیرد.
استفاده از قلاب با ظرفیت کمتر از وزن بار، نه تنها به تجهیزات آسیب می‌زند بلکه جان اپراتور و افراد حاضر در محیط را در معرض خطر جدی قرار می‌دهد.

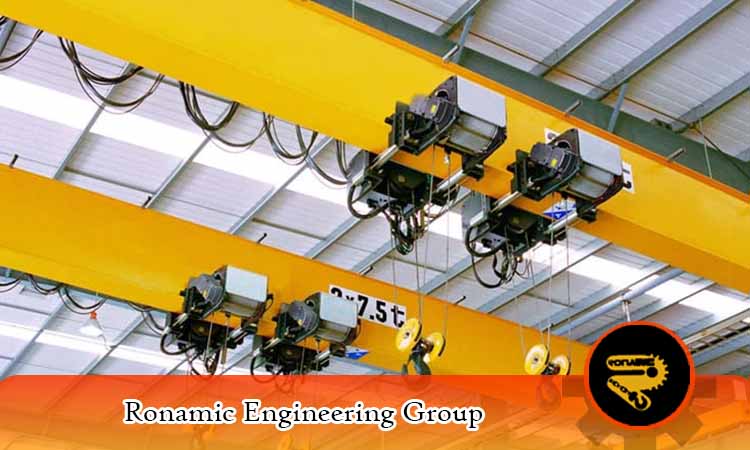

طبقه بندی هوک جرثقیل از نظر وزنی
جمع بندی
قلاب جرثقیل فراتر از یک قطعه فلزی ساده، ضامن ایمنی و کارایی تمام پروژه های جابجایی و بلند کردن بار در صنایع مختلف است. شناخت انواع قلاب، اجزای کلیدی، استانداردهای وزنی و کاربردهای هر نوع، به شما کمک می‌کند انتخابی هوشمندانه و ایمن داشته باشید. قلاب جرثقیل استاندارد، بازرسی منظم و رعایت ظرفیت مجاز، سه پایه اصلی برای پیشگیری از حوادث و افزایش بهره‌وری در هر محیط صنعتی است.
اگر به دنبال مشاوره یا خرید بهترین قلاب جرثقیل برای کارگاه یا پروژه خود هستید، حتماً با متخصصان حوزه تجهیزات بالابر مشورت کنید تا مناسب ترین گزینه را از نظر ایمنی، دوام و کارایی در اختیار داشته باشید.
سوالات متداول قلاب جرثقیل
عمر مفید یک قلاب جرثقیل چقدر است؟
بسته به کیفیت ساخت، میزان بارگیری و شرایط نگهداری، عمر مفید قلاب جرثقیل از چند سال تا بیش از یک دهه متغیر است. بازرسی منظم و عدم بارگذاری بیش از ظرفیت، عمر قلاب را افزایش می‌دهد.
نشانه های فرسودگی قلاب جرثقیل چیست؟
ترک، خم شدگی، سایش بیش از حد، خوردگی شدید، تغییر شکل زبانه و هرگونه خرابی در قفل ایمنی از نشانه های خطر است و قلاب باید بلافاصله تعویض شود.
آیا قلاب جرثقیل قابل تعمیر است؟
در موارد جزئی مانند سفت کردن پیچ یا تعویض قفل، ممکن است امکان تعمیر باشد؛ اما در صورت شکستگی یا تغییر فرم اصلی، قلاب باید تعویض گردد و استفاده از قلاب ترمیم شده توصیه نمی‌شود.
