جرثقیل بزرگ کارگاهی و سوله
در واقع ساخت انواع جرثقیل بزرگ کارگاهی و سوله یکی از حیاتی ترین نیاز های صنایع مختلف است. این تجهیزات نقش کلیدی در حمل و نقل مواد سنگین، افزایش بهرهوری و بهبود فرآیند های تولید ایفا می کنند. جرثقیل ها و سوله ها با توجه به کاربرد های متنوع خود، در اندازه ها و انواع مختلفی طراحی و ساخته می شوند تا نیاز های خاص هر صنعت را برآورده کنند.
ساخت جرثقیل سقفی
ساخت جرثقیل سقفی به عنوان یکی از ابزار های حیاتی در صنایع مختلف، نیازمند دقت و تخصص بالا در طراحی و تولید است. این نوع جرثقیل ها به طور عمده برای جابجایی و بلند کردن بار های سنگین در فضای داخلی کارگاه ها، کارخانه ها و انبار ها استفاده می شوند. طراحی جرثقیل سقفی شامل ساخت پل های اصلی، سیستم های بالابر، و مکانیزم های حرکتی است که باید به دقت برای تأمین امنیت و کارایی بهینه اجرا شود.
بسته به نیاز مشتری و نوع کاربرد، جرثقیلهای سقفی میتوانند به صورت تک پل یا دو پل ساخته شوند، که هر کدام ویژگی ها و ظرفیت های خاص خود را دارند.
جرثقیل سقفی
ساخت جرثقیل دروازهای، انواع آن و کاربرد هر کدام
جرثقیل های دروازهای با توجه به نوع کاربری و نیاز های مختلف، به انواع متفاوتی تقسیم می شوند. این جرثقیل ها در زمینه های متنوعی نظیر بنادر، صنایع ذوب، فولاد، راهآهن و دیگر صنایع مورد استفاده قرار می گیرند و با توجه به نیاز مشتری، در ابعاد و دهانه های مختلف طراحی و ساخته می شوند. از جمله انواع رایج و پرکاربرد این جرثقیل ها می توان به جرثقیل های دروازهای تک پل، دو پل، جرثقیل های دروازهای با کنسول های جانبی، نیمهدروازهای و جرثقیل های دروازهای با چرخ های لاستیکی اشاره کرد.

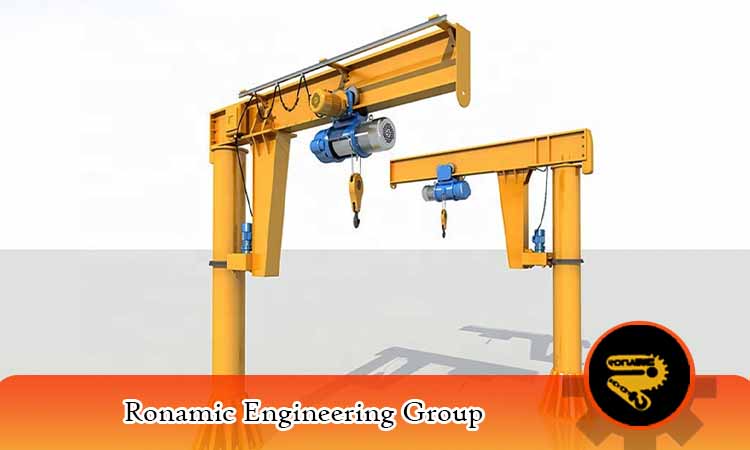

ساخت جرثقیل بازویی
جرثقیل های بازویی به طور خاص برای جابجایی اجسام با وزن کم طراحی شدهاند. این جرثقیل ها معمولاً از یک تیر ساده به عنوان پل، یک ستون برای انتقال بار به زمین و فنداسیون تشکیل می شوند. در برخی موارد، جرثقیل بازویی به ستون های سوله متصل می شوند، که در این حالت دیگر نیازی به فنداسیون و ستون مجزا نخواهد بود و از سازه سوله برای انتقال بار استفاده می شود. جرثقیلهای بازویی قادر به انجام چهار حرکت مختلف (بالا و پایین و دو حرکت عرضی) هستند و می توانند حول محور ستون خود تا ۳۶۰ درجه بچرخند.
قطع کن جرثقیل سقفی و هدف از به کار گرفتن آن
قطعکن جرثقیل یک دستگاه الکترونیکی است که برای کنترل دقیق و ایمن حرکت جرثقیل به کار می رود. این قطعه در مکان های خاصی روی جرثقیل نصب می شود و زمانی که جرثقیل به موقعیت مشخصی برسد، حرکت آن را متوقف می کند تا از وقوع حوادث جلوگیری شود. وظیفه اصلی قطعکن جرثقیل این است که از ادامه حرکت در مواقعی که جرثقیل به نقطه تعیینشده رسیده است، جلوگیری کند.
مشخصات کوپلینگ جرثقیل سقفی
کوپلینگ جرثقیل سقفی قطعهای حیاتی است که برای اتصال موتور جرثقیل به چرخ دندهها یا گیره های بار استفاده میشود. این قطعه به عنوان واسطهای عمل میکند که حرکت و انرژی را از موتور به سیستم جابجایی بار منتقل میکند. کوپلینگ های جرثقیل سقفی معمولاً به صورت دو قطعه طراحی میشوند؛ یکی به شفت موتور و دیگری به شفت چرخش دهنده ها یا گیره های بار متصل میشود.
این مکانیزم قفل کننده به طور مؤثر دو قطعه را به هم وصل میکند تا انتقال حرکت و انرژی با حداکثر کارایی انجام شود. در هنگام خرید و نصب این تجهیزات، توجه به استانداردها و دریافت گواهینامه جرثقیل سقفی از اهمیت بالایی برخوردار است تا از ایمنی و عملکرد بهینه سیستم اطمینان حاصل شود.
طراحی محاسبه و تهیه نقشه جرثقیل سقفی و دروازه ای تک پل و دو پل
جابجایی سازه ها، متریال های فلزی، بستهبندی ها و کالا هایی که وزن زیادی دارند، در محیط های صنعتی، تجاری، بنادر و سایر بخش ها، معمولاً با استفاده از انواع جرثقیل های سقفی و مدل های مختلف جرثقیل دروازهای انجام می شود. این جرثقیل ها با تنوع وسیعی در بازار عرضه می شوند و تحت برند ها و مدل های متفاوتی ارائه می گردند.
ساخت و نصب پل جرثقیل کارگاهی در سوله های صنعتی
پل جرثقیل کارگاهی، یکی از تجهیزات اساسی در سوله های صنعتی و کارگاه ها است که برای جابجایی و انتقال بار های سنگین و بزرگ به کار می رود. در ادامه به مراحل ساخت و نصب پل جرثقیل کارگاهی در سوله های صنعتی پرداخته می شود.
- بررسی نیاز ها و طراحی: قبل از هر چیزی، باید نیاز های خاص کارگاه یا سوله بررسی شود. این مرحله شامل تعیین ظرفیت باربری، طول پل، ارتفاع مورد نیاز و سایر ویژگی های مورد نظر است.
- تولید و تهیه قطعات: پس از نهایی شدن طراحی، قطعات پل جرثقیل شامل تیرک های اصلی، تیرک های فرعی، شفت ها، سیستم های حرکتی و دیگر اجزا تولید و تهیه می شود.
- نصب پایه ها و سازه های اصلی: نصب پل جرثقیل معمولاً با نصب پایه ها و سازه های اصلی آغاز می شود. این پایه ها به طور دقیق و با دقت بالا در مکان های تعیینشده نصب می شوند.
- مونتاژ پل جرثقیل: پس از نصب پایه ها، نوبت به مونتاژ پل جرثقیل می رسد. این مرحله شامل نصب تیرک های اصلی و فرعی، شفت ها و دیگر اجزای ساختاری است. در این مرحله، تمامی قطعات باید با دقت و با استفاده از تجهیزات مناسب به هم متصل شوند.
خرابی های رایج در جرثقیل های سقفی و دروازه ای و روش تعمیر آن
جرثقیل های سقفی و جرثقیل دروازه ای، با وجود ساختار مقاوم و کاربردی، ممکن است در طول زمان با خرابی هایی مواجه شوند که نیاز به توجه و تعمیر دارند. برخی از خرابی های رایج شامل:
- مشکلات موتور و سیستم های حرکتی: موتور های جرثقیل ممکن است دچار اختلالات در عملکرد یا صدا های غیرطبیعی شوند. این مشکلات معمولاً ناشی از سایش یا خرابی قطعات داخلی است. برای تعمیر، ابتدا باید موتور را بررسی کرده و قطعات آسیبدیده را تعویض یا تعمیر کرد.
- خسارت به کابل ها و سیستم برقرسانی: کابل های برق و سیستم های برقرسانی ممکن است دچار آسیب یا پارگی شوند که می تواند منجر به قطع عملکرد جرثقیل شود. تعمیر این خرابی شامل تعویض کابل های آسیبدیده و بررسی سیستم برقرسانی برای جلوگیری از مشکلات آینده است.
- مشکلات در سیستم ترمز: ترمز های جرثقیل ممکن است به دلیل سایش یا تنظیم نادرست کارایی خود را از دست بدهند. برای رفع این مشکل، باید ترمز ها را بررسی کرده و در صورت نیاز، لنت های ترمز را تعویض یا تنظیم کرد.
- آسیب به ساختار سازهای: خرابی های سازهای مانند ترک های جوش یا نقص های ساختاری نیز ممکن است رخ دهند. برای تعمیر این مشکلات، باید بررسی های دقیق انجام شود و در صورت نیاز، قطعات آسیبدیده جوشکاری یا تعویض شوند.

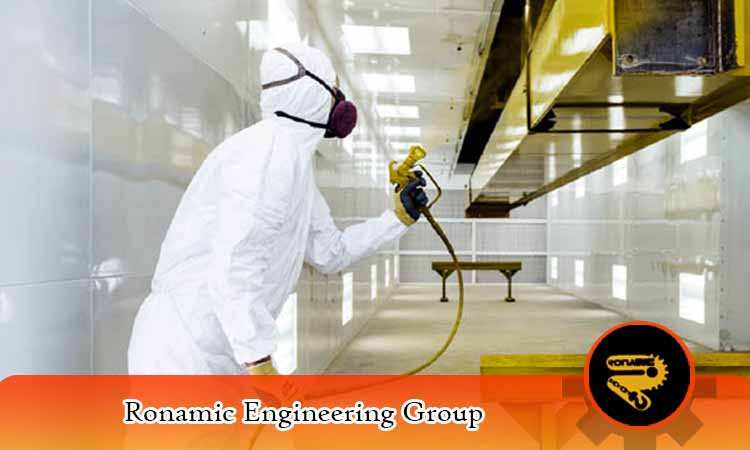

رنگ آمیزی جرثقیل سقفی
در واقع رنگ آمیزی جرثقیل سقفی نه تنها به زیبایی ظاهری دستگاه کمک می کند بلکه به حفاظت از آن در برابر خوردگی و آسیب های محیطی نیز می پردازد. این فرآیند معمولاً شامل آمادهسازی سطح، استفاده از رنگ های ضد زنگ و پوشش های مقاوم در برابر شرایط جوی است. ابتدا، سطح جرثقیل باید تمیز و عاری از زنگزدگی و گرد و غبار شود. سپس رنگ های مخصوص به صورت یکنواخت و با دقت اعمال می شود تا دوام و طول عمر جرثقیل افزایش یابد.
رنگ آمیزی جرثقیل
جرثقیل سقفی + راهنمای خرید و ساخت
جرثقیل سقفی یکی از مهمترین تجهیزات در محیط های صنعتی است که برای جابهجایی بار در فضاهای بسته و بزرگ استفاده میشود. هنگام خرید جرثقیل سقفی، باید به عواملی مانند ظرفیت باربری، نوع حرکت (دستی، برقی یا هیدرولیکی) و استانداردهای ایمنی توجه کنید. در ساخت این تجهیزات نیز دقت در انتخاب مواد اولیه، طراحی دقیق و انجام تست های ایمنی ضروری است تا عملکرد بهینه و ایمنی دستگاه تضمین شود.
پیش از ساخت جرثقیل کارگاهی چه اطلاعاتی باید مشخص شود؟
قبل از شروع طراحی و ساخت جرثقیل، باید نیاز واقعی پروژه به طور دقیق مشخص شود. نوع بار، بیشترین وزن قابل جابه جایی، ارتفاع مورد نیاز برای بلند کردن بار، محدوده حرکتی قلاب و میزان استفاده روزانه از جرثقیل از جمله اطلاعاتی هستند که در این مرحله باید تعیین شوند.
ابعاد محل نصب نیز اهمیت زیادی دارد. طول و عرض سالن، ارتفاع مفید، فاصله بین ریل ها، طول مسیر حرکت و فضای مورد نیاز برای عبور و جابه جایی بار باید اندازه گیری و ثبت شود. علاوه بر این، شرایط محیطی مانند دمای محل، میزان گردوغبار، رطوبت و نوع فعالیت صنعتی نیز می تواند روی انتخاب تجهیزات اثر بگذارد. هرچه اطلاعات اولیه پروژه دقیق تر باشد، طراحی جرثقیل نیز متناسب تر انجام می شود و احتمال تغییرات پرهزینه در مراحل ساخت و نصب کاهش پیدا می کند.
سازه سوله برای نصب جرثقیل سقفی چه شرایطی باید داشته باشد؟
جرثقیل سقفی فقط یک تجهیز مستقل نیست و نیروهای ناشی از وزن خود دستگاه و جابه جایی بار را به مسیر حرکت و سازه نگهدارنده منتقل می کند. به همین دلیل، پیش از نصب جرثقیل باید ظرفیت و وضعیت سازه سوله بررسی شود.
ستون ها، تیرهای حمال، محل اتصال ریل ها و فونداسیون باید متناسب با بارهای واردشده طراحی شده باشند. همچنین تراز بودن مسیر حرکت و هم راستایی ریل ها اهمیت زیادی دارد؛ زیرا انحراف در مسیر می تواند باعث افزایش فشار روی چرخ ها و اجزای حرکتی جرثقیل شود.
اگر سوله از ابتدا برای نصب جرثقیل طراحی نشده باشد، ممکن است به مقاوم سازی بخش هایی از سازه نیاز باشد. بنابراین بهتر است مشخصات جرثقیل و بارهای واردشده به سازه پیش از ساخت سوله یا هم زمان با طراحی آن در نظر گرفته شوند.
مهم ترین پارامترهای فنی در طراحی جرثقیل بزرگ چیست؟
طراحی جرثقیل بزرگ بر اساس مجموعه ای از پارامترهای فنی انجام می شود و نمی توان تنها ظرفیت باربرداری را معیار طراحی قرار داد. ظرفیت اسمی، دهانه جرثقیل، ارتفاع بالابری، طول مسیر حرکت، سرعت بالابری و حرکت های طولی و عرضی از مهم ترین مشخصات اولیه هستند.
در کنار این موارد، میزان استفاده از جرثقیل نیز باید مشخص شود. جرثقیلی که چند بار در روز مورد استفاده قرار می گیرد، نیازهای متفاوتی با دستگاهی دارد که در چند شیفت و به صورت مداوم فعالیت می کند. تعداد سیکل های کاری و شدت بهره برداری می تواند در انتخاب سازه، موتور، گیربکس، ترمز و سایر تجهیزات مؤثر باشد. همچنین وزن خود جرثقیل و نیروهای ایجادشده هنگام شتاب گیری، توقف و جابه جایی بار باید در محاسبات طراحی در نظر گرفته شوند تا سازه و تجهیزات بتوانند شرایط واقعی کار را تحمل کنند.
کنترل کیفیت جرثقیل در زمان ساخت چگونه انجام می شود؟
کنترل کیفیت جرثقیل نباید تنها به مرحله پایانی ساخت محدود شود و بهتر است در مراحل مختلف تولید انجام شود. کیفیت ورق ها و قطعات فولادی، دقت برش و مونتاژ، کیفیت اتصالات و جوش ها و تطابق قطعات ساخته شده با نقشه های فنی باید در طول فرآیند تولید بررسی شوند.
پس از مونتاژ نیز عملکرد اجزای مکانیکی و الکتریکی باید کنترل شود. حرکت صحیح پل و کالسکه، عملکرد بالابر، ترمزها، تجهیزات کنترلی و سیستم های محدودکننده از جمله مواردی هستند که باید پیش از تحویل دستگاه بررسی شوند.
انجام کنترل های مرحله ای باعث می شود ایرادها در همان زمان ساخت شناسایی شوند و اصلاح آن ها به مرحله نصب و بهره برداری منتقل نشود. در پایان نیز نتایج بررسی ها و تست های انجام شده باید ثبت شود تا وضعیت فنی جرثقیل قابل پیگیری باشد.
تست و راه اندازی جرثقیل پس از ساخت چگونه انجام می شود؟
پس از پایان ساخت و نصب، جرثقیل باید پیش از ورود به بهره برداری تحت بررسی و آزمون قرار گیرد. در ابتدا عملکرد بدون بار کنترل می شود تا حرکت پل، کالسکه و قلاب و همچنین عملکرد سیستم های کنترلی و ترمزها بررسی شود.
پس از تأیید عملکرد اولیه، آزمون های بار متناسب با مشخصات فنی و الزامات پروژه انجام می شوند. در این مرحله رفتار سازه، عملکرد بالابر و ترمز و حرکت جرثقیل تحت شرایط بارگذاری بررسی می شود تا مشخص شود دستگاه مطابق طراحی عمل می کند.
اگر در جریان تست صدا، لرزش، تغییر شکل، لغزش بار یا نقص در عملکرد تجهیزات مشاهده شود، ایراد باید پیش از تحویل دستگاه بررسی و برطرف شود. هدف از این مرحله، اطمینان از آماده بودن جرثقیل برای استفاده ایمن و واقعی در محیط کاری است.
هزینه ساخت جرثقیل بزرگ به چه عواملی بستگی دارد؟
هزینه ساخت جرثقیل بزرگ به مجموعه ای از مشخصات فنی و شرایط پروژه وابسته است و نمی توان قیمت آن را تنها بر اساس ظرفیت بار تعیین کرد. ظرفیت بالابری، دهانه، ارتفاع قلاب، طول مسیر حرکت و کلاس کاری از عوامل اصلی تعیین کننده هزینه هستند.
نوع پل، سیستم بالابر، موتور و گیربکس، تجهیزات برق رسانی، سیستم کنترل و تجهیزات ایمنی نیز می توانند قیمت نهایی دستگاه را تغییر دهند. علاوه بر هزینه ساخت خود جرثقیل، وضعیت محل نصب نیز باید در نظر گرفته شود؛ زیرا در صورت نیاز به اصلاح یا مقاوم سازی سازه سوله، هزینه های اجرای پروژه افزایش پیدا می کند.
به همین دلیل، برآورد دقیق هزینه زمانی امکان پذیر است که مشخصات فنی جرثقیل، شرایط محل نصب و سطح تجهیزات مورد نیاز از ابتدا مشخص شده باشند. مقایسه قیمت نیز باید بر اساس مشخصات فنی مشابه انجام شود، نه صرفاً رقم نهایی پیشنهادی سازندگان.
جمع بندی
ساخت جرثقیل بزرگ کارگاهی و سوله نیازمند برنامهریزی دقیق و اجرای حرفهای است. با توجه به ابعاد بزرگ و نیاز های خاص این سیستم ها، طراحی و ساخت آن ها باید با دقت بالا و مطابق با استاندارد های ایمنی انجام شود. توجه به جزئیات در مرحله طراحی، استفاده از مواد با کیفیت و نصب صحیح قطعات، به اطمینان از عملکرد بهینه و ایمن جرثقیل ها کمک می کند.
سوالات متداول ساخت انواع جرثقیل بزرگ کارگاهی و سوله
- چه عواملی باید در طراحی و ساخت جرثقیل بزرگ کارگاهی و سوله در نظر گرفته شوند؟
در ساخت جرثقیل بزرگ کارگاهی و سوله، باید به ظرفیت باربری، ابعاد و ارتفاع سوله، نوع بار و شرایط محیطی توجه شود. - چه نوع مواد و ساختاری برای ساخت جرثقیل های بزرگ مناسب است؟
جرثقیل های بزرگ معمولاً از فولاد با کیفیت بالا و آلیاژ های مقاوم در برابر خوردگی ساخته می شوند. - چه اقداماتی برای نگهداری و تعمیر جرثقیل های بزرگ کارگاهی و سوله لازم است؟
برای نگهداری و تعمیر جرثقیل های بزرگ، باید به بازرسی های دورهای، تمیزکاری منظم، و بررسی سیستم های حرکتی و برقی توجه کرد. تعمیرات باید بهموقع انجام شود و برنامه های نگهداری پیشگیرانه برای جلوگیری از خرابی های احتمالی ضروری است.
