کلاس کاری جرثقیل
کلاس کاری جرثقیل سقفی معیاری است که ظرفیت و مناسب بودن را برای نوع خاصی از کار تعیین می کند و با عامل اصلی گروه زمان کار و طیف بار مشخص می شود. جرثقیل نوعی ماشین برای بالا بردن، پایین آوردن و حرکت افقی و عمودی است. برای بهترین شاخص های اقتصادی، هنگام خرید جرثقیل، لازم است کلاس کاری جرثقیل مشخص شود. کلاس کار تعیین می کند که کدام گروه از جرثقیل ها برای هدف خریدار و کار مورد نظر مناسب است.
تعیین كلاس كاری جرثقیل
هنگام تعیین کلاس کاری، دو فاکتور مهم گروه زمان کار و طیف بار باید در نظر گرفته شود. کلاس کاری جرثقیل ها طبق دو عامل زیر تعریف می شود:
كلاس كاری جرثقیل
گروه زمان کارکرد
گروه زمان کار (Operating Time Group) بیانگر زمان کارکرد یا تعداد دفعاتی است که جرثقیل در یک بازه زمانی معین (مانند ساعت یا روز) کار کرده است.
این گروه میزان و دفعات استفاده از جرثقیل را در یک بازه زمانی خاص (برای مثال ساعت ها یا روزها) نشان می دهد. به طور کلی گروه زمان کاری کلاس کاری جرثقیل به چهار دسته زیر تقسیم می شود:
- گروه سبک که به ندرت در بار کامل یا بار نامی استفاده می شود و اغلب برای بارهای سبک به کار می رود.
- گروه متوسط که گاهی اوقات تحت بار نامی و بیشتر برای بارهای سبک استفاده می شود.
- گروه سنگین که به طور متناوب تحت بار نامی و بار سبک تر قرار می گیرند.
- گروه بسیار سنگین که اغلب تحت بار نامی کار می کند.
طیف بار
طیف بار (Load Spectrum) کاربرد و الگوی استفاده از جرثقیل را در حین استفاده نشان می دهد. در زیر کاربردهای طیف بار را مشاهده می کنید:
- A1 که استفاده آسان با ضریب وظیفه کم (25٪) و شروع کم در ساعت را نشان می دهد.
- A2 که کاربر متوسط با میانگین ضریب کار (50٪) و میانگین تعداد شروع در هر ساعت را نمایش می دهد.
- A3 که استفاده سنگین با چرخه کاری بالا (75%) و تعداد شروع بالا در هر ساعت را نمایش می دهد.
با ترکیب گروه زمان کاری و طیف بار، چهار کلاس کاری برای جرثقیل ها تعریف می شود که در بخش زیر آن ها را ارائه می دهیم:
- M1
سبک ترین کلاس کاری، مناسب برای برنامه هایی با سرعت کار کم و تعداد اجرا کم. - M2
کلاس کاری سبک، مناسب برای کاربران با سطح کاری متوسط و تعداد شروع متوسط. - M3
کلاس کاری سنگین، مناسب برای برنامه هایی با حجم عملیاتی بالا و تعداد شروع بالا. - M4
بادوام ترین کلاس، مناسب برای کاربردهای سنگین و تعداد شروع خیلی بالا.
جدول تعیین کلاس کاری جرثقیل
جدول کلاس کاری جرثقیل نشان می دهد که کدام کلاس جرثقیل برای نیازها و وظایف خریدار مناسب تر است. انتخاب کلاس پایین تر می تواند هزینه خرید را کاهش دهد اما هزینه های نگهداری را افزایش می دهد، در حالی که کلاس بالاتر هزینه خرید را افزایش داده اما هزینه های نگهداری را کاهش می دهد. برای درک بهتر این موضوع، هر طبقه حدود ۲۵ درصد تفاوت تناژ بالابری با طبقه قبلی دارد. همچنین، برای اطمینان از استفاده استاندارد و دریافت گواهینامه جرثقیل سقفی، توجه به این جدول اهمیت ویژه‌ای دارد.
تعیین کلاس کاری جرثقیل
عوامل موثر در تعیین کلاس کاری جرثقیل
استانداردهای مختلفی برای تعیین کلاس کاری جرثقیل وجود دارد که از جمله آنها می توان به استانداردهای FEM (اتحادیه اروپا) و ISO اشاره کرد. برای تعیین کلاس کاری جرثقیل سقفی دو موردی که ذکر خواهیم کرد بسیار مهم است و در اصطلاح علمی start/h و ed% نامیده می شود. اصطلاح ed ساعات کار مفید چنین تجهیزاتی را نشان می دهد که با رشد طبقه کاری چهارم افزایش می یابد.
Start همچنین به تعداد ساعات و دفعات راه اندازی دستگاه اشاره دارد و با افزایش کلاس کاری جرثقیل های سقفی، این عدد شروع نیز افزایش می یابد. برای درک بهتر کلاس کار جرثقیل، باید از افزایش 25 درصدی کلاس کار نسبت به کلاس قبلی آگاه باشید. به غیر از دو عامل ذکر شده، عوامل دیگری نیز در تعیین کلاس کاری جرثقیل سقفی دخیل هستند که در زیر به آن ها اشاره خواهیم کرد.

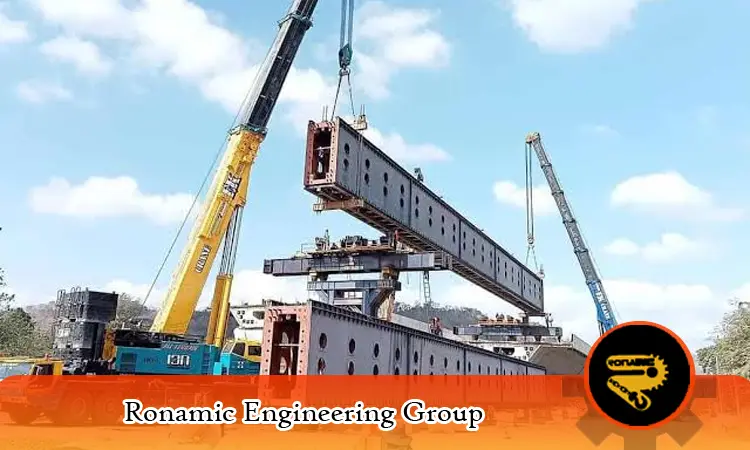

انواع جرثقیل
جرثقیل ها بر اساس ساختار، نحوه حرکت، ظرفیت باربری و محل استفاده به انواع مختلفی تقسیم می شوند. انتخاب نوع مناسب جرثقیل به عواملی مانند وزن و ابعاد بار، فضای کاری، ارتفاع موردنیاز برای جابه جایی و شرایط محیطی بستگی دارد. از انواع پرکاربرد می توان به جرثقیل سقفی، جرثقیل دروازه ای، جرثقیل بازویی و جرثقیل های سیار اشاره کرد. هرکدام از این مدل ها برای شرایط و کاربردهای مشخصی طراحی شده اند.
ظرفیت بالابری
ظرفیت بالابری به حداکثر وزنی گفته می شود که جرثقیل می تواند با حفظ ایمنی و عملکرد مناسب بلند و جابه جا کند. این ظرفیت باید متناسب با وزن بارهای موردنظر، نحوه توزیع بار و شرایط کاری انتخاب شود. استفاده از جرثقیلی با ظرفیت کمتر از وزن بار می تواند ایمنی عملیات را به خطر بیندازد؛ بنابراین ظرفیت نامی جرثقیل یکی از مهم ترین معیارها هنگام انتخاب و طراحی سیستم بالابری است.
ارتفاع بالابر
ارتفاع بالابر نشان دهنده حداکثر ارتفاعی است که جرثقیل امکان بلند کردن بار تا آن نقطه را دارد. این مشخصه باید بر اساس ارتفاع سالن، محل قرارگیری بار، ارتفاع قفسه ها یا سازه و فضای موردنیاز برای عبور بار تعیین شود. در محیط هایی مانند انبارها و سالن های صنعتی، ارتفاع بالابری مناسب نقش مهمی در استفاده بهینه از فضای عمودی دارد.
سرعت حرکت
سرعت حرکت جرثقیل شامل سرعت جابه جایی بار و حرکت اجزای مختلف جرثقیل در مسیرهای تعیین شده است. بسته به نوع جرثقیل، حرکت می تواند در راستای طولی، عرضی یا عمودی انجام شود. سرعت مناسب باید با نوع بار، دقت موردنیاز، ابعاد فضای کاری و الزامات ایمنی هماهنگ باشد؛ زیرا سرعت بالاتر همیشه به معنای عملکرد بهتر نیست و در جابه جایی بارهای حساس، کنترل و دقت اهمیت بیشتری دارد.
شرایط محیطی
شرایط محیطی محل نصب و استفاده نیز در انتخاب جرثقیل و تجهیزات آن تأثیر مستقیم دارد. دمای محیط، میزان رطوبت، گردوغبار، وجود مواد شیمیایی یا خورنده و شرایط فضای باز یا بسته از جمله عواملی هستند که باید بررسی شوند. در محیط های صنعتی خاص ممکن است استفاده از تجهیزات مقاوم در برابر خوردگی، رطوبت یا دمای بالا ضروری باشد. بنابراین مشخصات جرثقیل باید با شرایط واقعی محل کار مطابقت داشته باشد تا عملکرد و دوام تجهیزات حفظ شود.
انواع جرثقیل
تفاوت کلاس کاری جرثقیل با ظرفیت باربرداری
کلاس کاری جرثقیل با ظرفیت بالابری آن یکسان نیست. ظرفیت بالابری مشخص می کند جرثقیل حداکثر چه وزنی را می تواند جابه جا کند، اما کلاس کاری به میزان استفاده، تعداد دفعات کار و شدت بارگذاری در طول دوره بهره برداری مربوط می شود. بنابراین ممکن است دو جرثقیل با ظرفیت یکسان، به دلیل تفاوت در نحوه استفاده، کلاس کاری متفاوتی داشته باشند.
استانداردهای تعیین کلاس کاری جرثقیل
برای تعیین و طبقه بندی کلاس کاری جرثقیل از استانداردها و سیستم های مختلفی مانند ISO، FEM و CMAA استفاده می شود. این استانداردها معیارهایی مانند مدت زمان کارکرد، تعداد سیکل ها و طیف بار را در نظر می گیرند. هنگام خرید یا طراحی جرثقیل باید مشخص باشد کلاس کاری بر اساس کدام استاندارد تعیین شده است تا مقایسه فنی درستی انجام شود.
چگونه کلاس کاری مناسب جرثقیل را انتخاب کنیم؟
انتخاب کلاس کاری باید بر اساس نوع کاربری، تعداد دفعات جابه جایی بار، مدت زمان کار، میزان بار معمول و شرایط محیطی انجام شود. جرثقیل دروازه ای که در یک کارگاه با استفاده محدود فعالیت می کند، نیاز کاری متفاوتی با جرثقیلی دارد که در خط تولید و به صورت چندشیفته استفاده می شود. انتخاب کلاس باید متناسب با شرایط واقعی بهره برداری باشد.

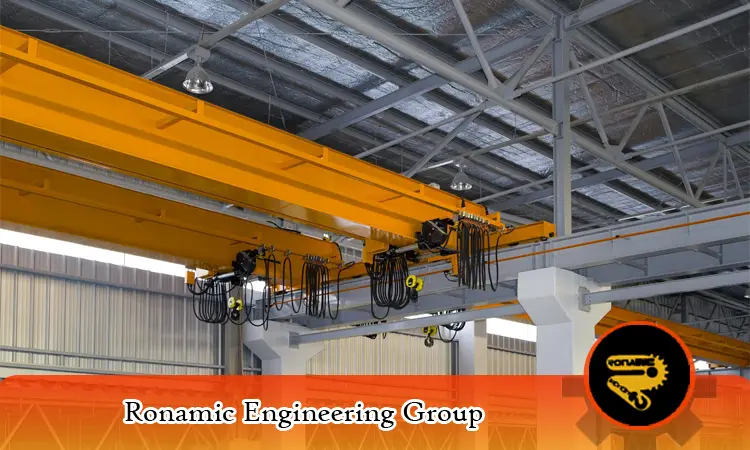

ارتباط کلاس کاری با عمر مفید جرثقیل
کلاس کاری با میزان استهلاک و عمر کاری اجزای جرثقیل ارتباط مستقیم دارد. تعداد سیکل های کاری و شدت بارگذاری می تواند بر قطعاتی مانند موتور، ترمز، گیربکس، سیم بکسل و مکانیزم بالابری تأثیر بگذارد. انتخاب صحیح کلاس کاری باعث می شود تجهیزات متناسب با میزان استفاده انتخاب شوند و عملکرد و قابلیت اطمینان جرثقیل در طول بهره برداری حفظ شود.
ارتباط کلاس کاری با عمر مفید جرثقیل
سخن آخر
در سال 1995، اتحادیه اروپا موظف شد که تمام سازندگان موتور از استانداردهای ملی و منطقه ای خاصی پیروی کنند. بنابراین، تعیین کلاس کاری جرثقیل متناسب با حرکت ماشین مورد نیاز در اولویت قرار می گیرد. هر گروه کاری جرثقیل با مدت زمان عملیات جرثقیل و تعداد شروع در حرکات جرثقیل شامل حرکت طولی، عرضی و حرکت بالابر متناسب است که منجر به حرکت کامل قطعه تولیدی و مربوط به آن می شود. مراحل در واقع کارگروه مشخص می کند که علاوه بر مشخصات کلی جرثقیل مانند تناژ، ارتفاع، طول پل و دسترسی جرثقیل، عوامل دیگری نیز در تعیین نوع جرثقیل موثر است.
سوالات متداول تعریف کلاس کاری جرثقیل
- جرثقیل چیست و دارای چه انواعی است؟
جرثقیل ابزاری برای بلند کردن و جابجایی اجسام سنگین و نیمه سنگین است. جرثقیل ها به دسته های مختلف جرثقیل های کامیون، جرثقیل های چرخ لاستیکی، چرخ های لاستیکی بوم خشک، چرخ های لاستیکی بوم تلسکوپی، چرخ های زنجیری و غیره طبقه بندی می شوند. - جرثقیل ها در چه مواردی قابل استفاده هستند؟
جرثقیل به طور معمول در صنعت حمل و نقل برای بارگیری و تخلیه یا برای بارگیری کالا استفاده می شود. کاربرد آنها بیشتر در صنعت ساخت و ساز یا سایر ساختمان های بزرگ است. - برای انتخاب کلاس کاری جرثقیل مناسب به چه عواملی باید توجه داشت؟
عواملی مانند نوع بار، محیط کار، بودجه و فرکانس استفاده از جرثقیل در انتخاب کلاس کاری جرثقیل ها موثر هستند.
