انتخاب جرثقیل دروازه ای برای زمین های ناهموار
جرثقیل دروازه ای برای زمین های ناهموار به معنی پیدا کردن دستگاهی نیست که بدون محدودیت روی هر سطحی کار کند. هدف، هماهنگ کردن جرثقیل، مسیر و زیرسازی با شرایط واقعی پروژه است. گاهی اصلاح یک نوار مشخص از زمین کافی است و گاهی باید مسیر، فونداسیون یا حتی روش جابجایی بار تغییر کند.
گاهی در محوطه یک کارخانه یا کارگاه، فضای کافی برای نصب جرثقیل وجود دارد، اما زمین شرایط مناسبی ندارد. یک سمت مسیر بالاتر است، بخشی از کف پس از بارندگی نرم می شود یا سطحی که ظاهرا محکم به نظر می رسد، زیر بار سنگین نشست می کند. در چنین شرایطی، انتخاب دستگاه فقط با دانستن وزن بار و دهانه مورد نیاز انجام نمی شود؛ مسیر حرکت و بستر استقرار هم بخشی از مسئله هستند.
همچنین باید میان جرثقیل ریلی، جرثقیل دروازه ای قابل حمل و مدل چرخ لاستیکی تفاوت گذاشت. این تجهیزات الزامات یکسانی ندارند و چرخ دار بودن، به تنهایی نشانه مناسب بودن برای سطح شیب دار یا خاک نرم نیست. شناخت محدودیت های مدل، بررسی خاک و طراحی مسیر، پایه یک انتخاب قابل اتکا هستند.
در این مقاله بررسی می کنیم که جرثقیل دروازه ای برای زمین های ناهموار کدامند و پیش از مقایسه دستگاه ها، باید مشخص شود ناهمواری چه اثری بر عملکرد می گذارد. اختلاف ارتفاع ظاهری فقط یکی از مشکلات است. ناپایداری زیر سطح، آب جمع شده و ضعف موضعی کف نیز می توانند شرایط بهره برداری را تغییر دهند.

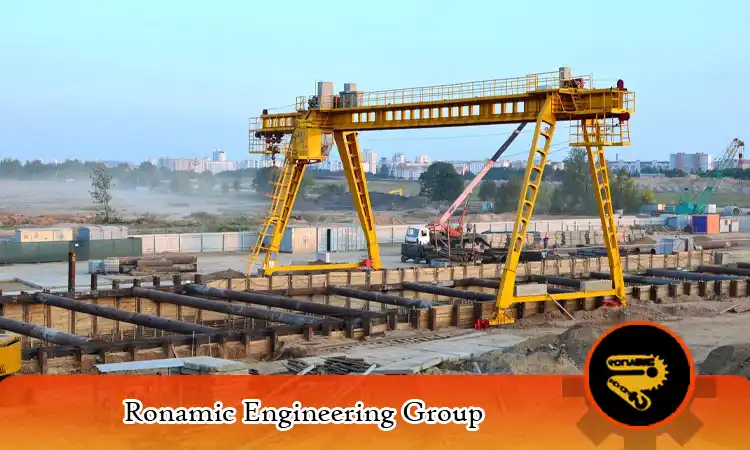

جرثقیل دروازه ای برای زمین های ناهموار
زمین ناهموار چه محدودیت هایی برای جرثقیل دروازه ای ایجاد می کند؟
ناهمواری می تواند توزیع بار میان چرخ ها و تکیه گاه ها را تغییر دهد. در مسیر ریلی، اختلاف تراز یا تغییر فاصله ریل ها ممکن است حرکت را مختل کند و نیروهای اضافی به سازه و مجموعه چرخ وارد شود. در مدل چرخ دار نیز چاله، مانع یا شیب می تواند بر کنترل حرکت و پایداری اثر بگذارد.
تأثیر ناهمواری زمین بر عملکرد جرثقیل فقط به زمان بلند کردن بار محدود نیست. حرکت بدون بار، ترمزگیری و تغییر موقعیت نیز باید در محدوده مجاز دستگاه باشند. ممکن است سطحی برای عبور خودرو مناسب باشد، اما برای بار متمرکز چرخ های یک جرثقیل مناسب نباشد.
در انتخاب جرثقیل دروازه ای برای زمین ناهموار، باید خطر نشست موضعی و تغییر شرایط پس از بارندگی هم بررسی شود. عملکرد قابل قبول در یک روز خشک، دوام مسیر را در تمام دوره بهره برداری ثابت نمی کند. مسیر باید بر اساس شرایط مورد انتظار طراحی شود.
پس از شناخت محدودیت ها، معیارهای انتخاب باید به اطلاعات قابل اندازه گیری تبدیل شوند. شیب، ظرفیت بستر و هندسه مسیر لازم است ثبت شوند تا سازنده بتواند دستگاه مناسب پیشنهاد دهد. توصیف کلی «زمین کمی ناهموار است» برای طراحی کافی نیست. همچنین، بررسی گزینه های جرثقیل مناسب برای سالن های کم ارتفاع؛ چه گزینه هایی داریم؟ می تواند به انتخاب آگاهانه تر تجهیزات متناسب با شرایط محیط و محدودیت های فضای کاری کمک کند.
معیارهای انتخاب جرثقیل دروازه ای برای زمین های ناهموار
معیارهای اصلی شامل وضعیت هندسی زمین، مقاومت بستر، نوع حرکت و الزامات تراز هستند. ظرفیت باربری، ارتفاع، دهانه و چرخه کاری نیز باید همزمان مشخص شوند. دستگاه و مسیر نباید جدا از یکدیگر طراحی شوند.
برای انتخاب جرثقیل دروازه ای برای زمین ناهموار، اطلاعات زمین باید در اختیار سازنده و طراح سازه قرار گیرد. اگر انتخاب محصول پیش از این بررسی انجام شود، ممکن است اصلاحات پرهزینه یا تغییر مدل لازم شود. بررسی زودهنگام، گزینه های قابل اجرا را روشن می کند.
شیب طولی، شیب عرضی و اختلاف موضعی سطح، یکسان نیستند. هر کدام می توانند اثر متفاوتی داشته باشند. بنابراین باید جهت و محل اختلاف ارتفاع مشخص باشد، نه فقط مقدار کلی آن.
تأثیر شیب و اختلاف ارتفاع زمین
شیب عرضی ممکن است وضعیت تکیه گاه ها و پایداری را تحت تاثیر قرار دهد. شیب طولی نیز می تواند نیازهای حرکت و ترمز را تغییر دهد. حدود مجاز باید از مشخصات همان مدل و طراحی پروژه به دست آیند.
استفاده از جرثقیل دروازه ای در زمین شیب دار را نباید بدون تایید فنی مجاز دانست. برای نمونه، راهنمای برخی مدل های قابل حمل Spanco بارگذاری روی شیب یا حرکت دستگاه باردار به سطح شیب دار را ممنوع می کند. این محدودیت باید برای مدل انتخابی بررسی شود.
پس از شیب، توان تحمل بار زمین اهمیت دارد. سطح صاف ممکن است روی خاک نامناسب اجرا شده باشد و با گذشت زمان تغییر کند. بررسی باید از ظاهر کف فراتر برود و شرایط زیر آن را هم پوشش دهد.
ظرفیت باربری خاک و احتمال نشست زمین
بار چرخ ها و تکیه گاه ها باید بر اساس حالت های طراحی محاسبه شود. وزن جرثقیل، بار بلندشده، موقعیت بار و آثار حرکت می توانند در این محاسبه نقش داشته باشند. تقسیم وزن کل بر مساحت محوطه، بررسی مناسبی برای بارهای متمرکز نیست.
خاک دستی، بستر اشباع یا لایه های نامتجانس ممکن است نشست نامساوی ایجاد کنند. اطلاعات ژئوتکنیکی باید متناسب با پروژه جمع آوری شوند تا زیرسازی و سازه مسیر بر مبنای داده واقعی طراحی شوند.
نوع سیستم حرکت، نیاز مسیر را تغییر می دهد. انتخاب چرخ باید با بستر و بار هماهنگ باشد، اما تعویض چرخ به تنهایی مشکل زمین را حل نمی کند. طراحی مجموعه باید یکپارچه بررسی شود.
نوع سیستم حرکتی و چرخ های جرثقیل
جرثقیل ریلی به ریل و سازه پشتیبان مناسب نیاز دارد. مدل های قابل حمل با چرخ گردان معمولا برای شرایط سطح مشخص طراحی می شوند و نباید به عنوان تجهیزات حرکت روی زمین دشوار در نظر گرفته شوند.
جرثقیل های چرخ لاستیکی تخصصی نیز محدودیت های خود را درباره سطح، شیب و بار دارند. قطر چرخ، نوع تایر و توزیع بار باید توسط سازنده انتخاب یا تایید شوند. استفاده از چرخ بزرگ تر، تایید کار روی خاک نرم نیست.
هندسه مسیر باید در طول بهره برداری حفظ شود. صرف تراز بودن هنگام نصب کافی نیست و تغییرات بعدی می توانند عملکرد را مختل کنند. معیارهای پذیرش باید از ابتدا روشن باشند.
الزامات تراز و هم راستایی مسیر
در مسیر ریلی، فاصله ریل ها، راستای افقی، اختلاف تراز و وضعیت اتصالات باید کنترل شوند. تلرانس مجاز به نوع دستگاه و مبنای طراحی وابسته است و یک عدد عمومی برای تمام پروژه ها مناسب نیست.
تراز کردن مسیر حرکت جرثقیل دروازه ای باید با ابزار نقشه برداری و روش مشخص انجام شود. بررسی هندسی مسیر در خدمات تخصصی سازندگان نیز به عنوان موضوعی مستقل مطرح است؛ Konecranes برای همین منظور بررسی های هندسی مسیر ارائه می کند.
با روشن شدن داده ها، باید میان اصلاح زمین و تغییر راهکار مقایسه انجام شود. هزینه خرید دستگاه تنها معیار نیست. زیرسازی، نگهداری و محدودیت بهره برداری می توانند نتیجه اقتصادی را تغییر دهند.

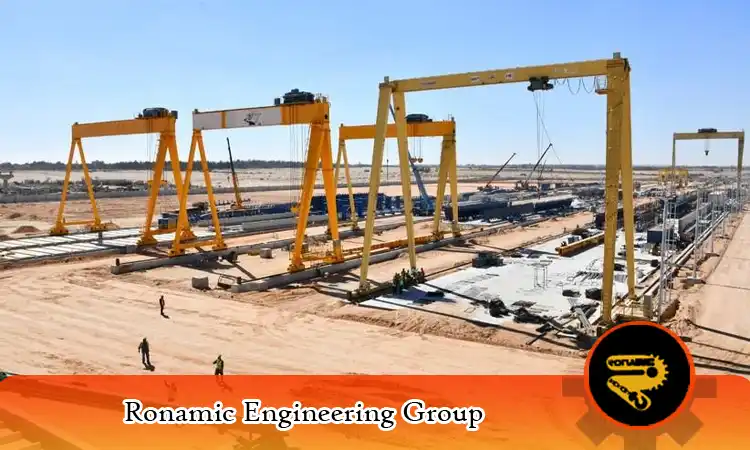

اصلاح زمین یا تغییر طراحی جرثقیل؛ کدام گزینه مناسب تر است؟
گاهی مسیر ثابت و پرتکرار است و اصلاح بستر، راهکاری منطقی تر محسوب می شود. در پروژه ای موقت یا محوطه ای با موانع جدی، ممکن است تغییر محل یا نوع تجهیز مناسب تر باشد. تصمیم باید با بررسی گزینه های فنی انجام شود.
انتخاب جرثقیل دروازه ای برای زمین ناهموار باید هزینه کامل دوره استفاده را در نظر بگیرد. دستگاه ارزان تر با مسیر نامناسب ممکن است توقف و تعمیر بیشتری ایجاد کند. در مقابل، تغییر طراحی هم باید بر اساس محاسبه باشد، نه تلاش برای جبران زمین با تقویت ظاهری سازه. تسطیح و زیرسازی دو کار متفاوت هستند. اولی هندسه سطح را اصلاح می کند و دومی شرایط تحمل بار را تامین می کند. انجام یکی، به معنی کافی بودن دیگری نیست.
اصلاح زمین یا تغییر طراحی جرثقیل
تسطیح و زیرسازی زمین
تسطیح می تواند اختلاف ارتفاع را کاهش دهد، اما خاک نامناسب باید جداگانه بررسی و اصلاح شود. نوع مصالح، ضخامت لایه ها و تراکم باید بر اساس بار و شرایط بستر تعیین شوند.
زیرسازی مسیر جرثقیل دروازه ای به زهکشی مناسب هم نیاز دارد. باقی ماندن آب یا شسته شدن مصالح می تواند عملکرد را تغییر دهد. صاف کردن سطح با یک لایه نازک، بدون بررسی لایه های زیرین، راهکار قابل اتکایی نیست.
در زمین دارای اختلاف ارتفاع، می توان مسیر کاری مناسب را مستقل از شیب طبیعی محوطه طراحی کرد. این کار به بررسی سازه و زمین نیاز دارد. هدف، تامین هندسه و پایداری مورد نیاز دستگاه است.
طراحی مسیر و فونداسیون متناسب با شرایط زمین
در انتخاب جرثقیل دروازه ای برای زمین ناهموار باید توجه داشت که فونداسیون جرثقیل دروازه ای باید با بارهای منتقل شده و مشخصات خاک هماهنگ باشد. نوع سازه مسیر، ابعاد و جزئیات اتصال باید توسط طراح تعیین شوند.
ممکن است اصلاح فقط در نوار مسیر لازم باشد، نه تمام محوطه. اما ساخت تکیه گاه با ارتفاع متفاوت یا تغییر پایه های دستگاه باید بخشی از طراحی تاییدشده باشد. قرار دادن لقمه یا قطعه موقت زیر پایه، جای طراحی را نمی گیرد.
اگر اصلاح مسیر دشوار یا نامتناسب با مدت پروژه است، گزینه های دیگر بررسی می شوند. این مقایسه باید بر اساس وظیفه جابجایی انجام شود. هر تجهیز جایگزین نیز الزامات زمین و استقرار خودش را دارد.
بررسی گزینه های جایگزین برای زمین های دشوار
تغییر محل کار، کوتاه کردن مسیر یا استفاده از تجهیز دیگری ممکن است قابل بررسی باشد. نوع بار، دسترسی و دفعات استفاده تعیین می کنند کدام گزینه مناسب تر است.
تجهیز متحرک یا مخصوص شرایط دشوار هم بدون محدودیت نیست. ظرفیت در وضعیت واقعی و شرایط بستر باید تایید شوند. انتخاب جایگزین باید با برنامه جابجایی و ارزیابی فنی همراه باشد.
پس از انتخاب راهکار، نصب باید با معیارهای طراحی تطبیق داده شود. کنترل فقط خود جرثقیل کافی نیست و مسیر نیز باید تحویل فنی شود. این مرحله ارتباط نقشه با اجرای واقعی را برقرار می کند.
الزامات نصب جرثقیل دروازه ای در محوطه های ناهموار
نصب جرثقیل دروازه ای در محوطه ناهموار باید پس از آماده سازی و تایید بستر انجام شود. برنامه نصب، دسترسی تجهیزات اجرایی و ایمن سازی محدوده نیز باید مشخص باشند. در انتخاب جرثقیل دروازه ای برای زمین ناهموار، مسئولیت طراحی و کنترل مسیر باید روشن باشد. اگر سازنده دستگاه و مجری زیرسازی جدا هستند، اطلاعات بار و تلرانس باید میان آنها هماهنگ شود. وضعیت زمین ممکن است از زمان مطالعه تا نصب تغییر کند. بارندگی، حفاری مجاور یا اجرای تاسیسات می توانند شرایط را عوض کنند. پیش از شروع، تطبیق وضعیت واقعی با فرض های طراحی لازم است.
بررسی وضعیت زمین پیش از نصب
ترازها، وضعیت سطح و نشانه های نشست یا آب جمع شده بررسی شوند. کانال ها، منهول ها و تاسیسات زیر مسیر نیز باید مشخص باشند تا بار دستگاه روی بخش نامناسب قرار نگیرد.
نتایج باید با نقشه و گزارش زمین تطبیق داده شوند. اگر شرایط متفاوت است، طراحی بازبینی شود. ادامه اجرا با فرض اینکه دستگاه اختلاف را تحمل می کند، تصمیم مناسبی نیست.
کنترل هندسی باید در مراحل مناسب اجرا انجام شود. اندازه گیری پس از پایان تمام کارها ممکن است اصلاح را دشوار کند. نقاط کنترل پایدار به پیگیری تغییرات کمک می کنند.
کنترل تراز و هم راستایی مسیر حرکت
ریل یا سطح حرکت باید طبق تلرانس های تاییدشده کنترل شود. اندازه گیری باید کل طول و نقاط اتصال را پوشش دهد، نه فقط ابتدا و انتها.
مقادیر اولیه ثبت شوند تا در بازرسی بعدی قابل مقایسه باشند. اگر هم راستایی خارج از محدوده است، علت مشخص و اصلاح شود؛ تنظیم دستگاه نباید برای پنهان کردن ضعف مسیر استفاده شود.
پیش از بهره برداری، عملکرد و مدارک باید بررسی شوند. حرکت ظاهرا روان بدون بار، تایید تمام شرایط نیست. آزمون باید برنامه مشخص و مسئول صلاحیت دار داشته باشد.
ارزیابی ایمنی پیش از بهره برداری
ترمزها، کنترل ها، محدودکننده ها، اتصالات و مسیر باید بررسی شوند. آزمون های عملکردی و بار، در صورت نیاز، باید مطابق الزامات قابل اعمال و دستور سازنده انجام شوند.
ایمنی افراد، محدوده حرکت و آموزش اپراتور نیز بخشی از تحویل هستند. استاندارد OSHA برای جرثقیل های سقفی و دروازه ای هم الزامات بازرسی و آزمون را مطرح می کند؛ با این حال، انطباق پروژه باید بر اساس مقررات و استانداردهای مربوط به همان محل تعیین شود.
بسیاری از مشکلات از ساده فرض کردن زمین شروع می شوند. ظاهر صاف، یک بار حرکت موفق یا ظرفیت بالای دستگاه، برای تایید مسیر کافی نیستند. مرور خطاها کمک می کند این فرض ها پیش از بهره برداری اصلاح شوند.
اشتباهات رایج در انتخاب جرثقیل دروازه ای برای زمین ناهموار
یکی از اشتباهات، افزایش ظرفیت دستگاه برای جبران بستر ضعیف است. دستگاه بزرگ تر ممکن است بار بیشتری به مسیر وارد کند و مشکل را تشدید کند. ظرفیت بالاتر، مجوز کار روی سطح خارج از محدوده نیست.
اشتباه دیگر، تلقی قابلیت تنظیم ارتفاع به عنوان تایید استفاده روی شیب است. تنظیمات فقط باید مطابق کاربرد مجاز مدل انجام شوند. همچنین حرکت با بار برای تمام جرثقیل های قابل حمل مجاز نیست و باید صریحا در دستور محصول بررسی شود.
نادیده گرفتن زهکشی، اصلاح موقت با مصالح آزاد و ادامه کار پس از مشاهده نشست هم خطر ایجاد می کنند. پایداری جرثقیل دروازه ای روی زمین ناهموار باید با طراحی و کنترل تامین شود، نه با کاهش سرعت به عنوان تنها اقدام اصلاحی.
پیش از سفارش، بهتر است اطلاعات اصلی در یک سند جمع شوند. این کار به مقایسه پیشنهادها کمک می کند و موارد حل نشده را آشکار می سازد. کامل بودن اطلاعات از داشتن فهرست طولانی امکانات مهم تر است.

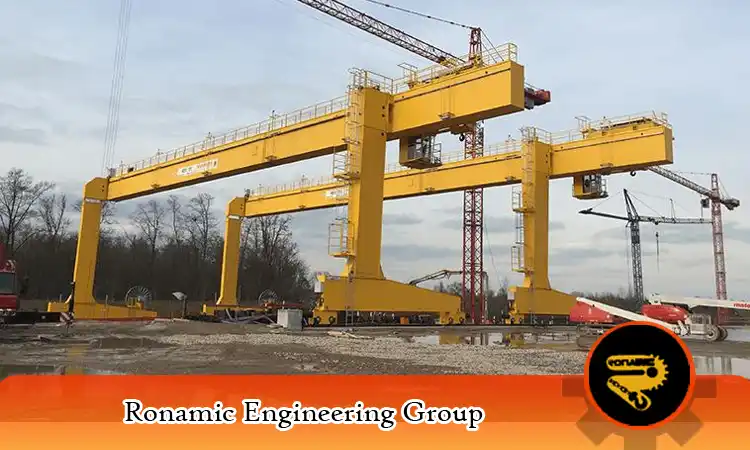

چک لیست انتخاب جرثقیل دروازه ای برای زمین های ناهموار
در مرحله اول، وزن و ابعاد بار، دهانه، ارتفاع و چرخه کاری مشخص شوند. سپس معلوم شود حرکت با بار مورد نیاز است یا فقط جابجایی دستگاه بدون بار انجام می شود. این تفاوت باید در انتخاب مدل دیده شود.
در مرحله بعد، نقشه تراز، شیب ها، مشخصات خاک و شرایط آب بررسی شوند. بارهای چرخ، مقاومت مسیر و تلرانس ها باید با اطلاعات سازنده هماهنگ باشند. هزینه اصلاح زمین و نیاز نگهداری نیز به برآورد اضافه شوند.
در پایان، مدارک طراحی، روش نصب، آزمون و برنامه بازرسی مشخص باشند. انتخاب جرثقیل دروازه ای برای زمین ناهموار زمانی آماده سفارش است که محدودیت های دستگاه و شرایط قابل قبول مسیر روشن شده باشند.
پس از بهره برداری هم مسیر نیاز به مراقبت دارد. شرایط خاک و سطح می توانند تغییر کنند و ثبت اولیه به تشخیص زودتر کمک می کند. انتخاب درست باید با نگهداری مناسب ادامه پیدا کند.

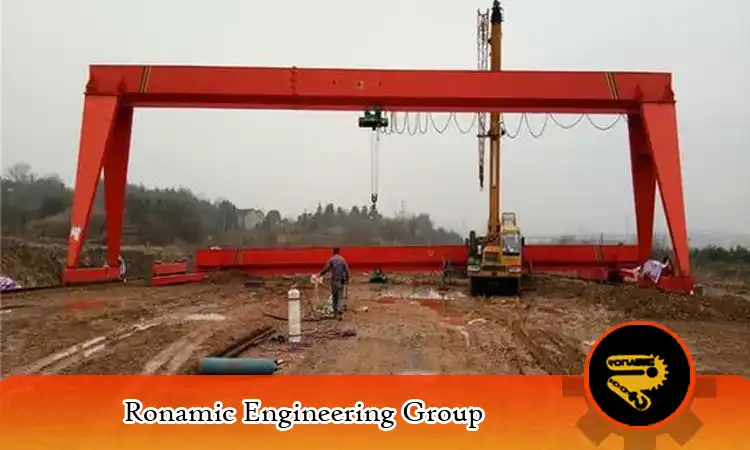

انتخاب جرثقیل دروازه ای برای زمین های ناهموار
جمع بندی
انتخاب جرثقیل دروازه ای برای زمین ناهموار از بررسی زمین، بار و نوع حرکت شروع می شود. شیب، ظرفیت بستر، نشست و هم راستایی مسیر باید در طراحی دیده شوند. همچنین، بررسی تفاوت های کاربردی جرثقیل بازویی و جرثقیل دروازه ای به انتخاب دستگاه مناسب کمک می کند. چرخ دار بودن یا وزن بیشتر دستگاه، جای آماده سازی مسیر را نمی گیرد.
گاهی اصلاح یک مسیر مشخص کافی است و گاهی تغییر جانمایی یا راهکار جابجایی منطقی تر خواهد بود. تصمیم باید بر اساس اطلاعات ژئوتکنیکی، مشخصات سازنده و هزینه کامل اجرا گرفته شود. کنترل پیش از استفاده و پایش دوره ای نیز برای حفظ عملکرد ضروری هستند.
سوالات متداول جرثقیل دروازه ای برای زمین های ناهموار
- آیا جرثقیل دروازه ای روی زمین شیب دار قابل استفاده است؟
فقط اگر مدل و شرایط کار صریحا تایید شده باشند؛ بسیاری از مدل های عمومی برای بارگذاری یا حرکت باردار روی شیب مجاز نیستند. نیاز به فونداسیون به نوع دستگاه و نحوه انتقال بار مربوط است. وجود کف بتنی نیز بدون بررسی، نشان دهنده مناسب بودن بستر نیست. - آیا برای نصب جرثقیل دروازه ای در زمین ناهموار به فونداسیون نیاز است؟
بستگی به طراحی دارد. مدل ریلی به سازه مسیر مناسب نیاز دارد و مدل چرخ دار نیز باید روی بستر تاییدشده قرار گیرد. هدف اصلاح زمین، تامین مسیر قابل قبول است، نه لزوما هم سطح کردن تمام محوطه. محدوده عملیات باید از طراحی به دست آید. - آیا تسطیح زمین برای نصب جرثقیل دروازه ای ضروری است؟
مسیر باید هندسه مجاز دستگاه را داشته باشد؛ ممکن است اصلاح نوار مسیر کافی باشد و نیازی به تسطیح کل محوطه نباشد. کنترل نشست از مرحله مطالعه آغاز می شود و در بهره برداری ادامه دارد. زهکشی و کیفیت اجرا نیز به اندازه انتخاب مصالح اهمیت دارند.
