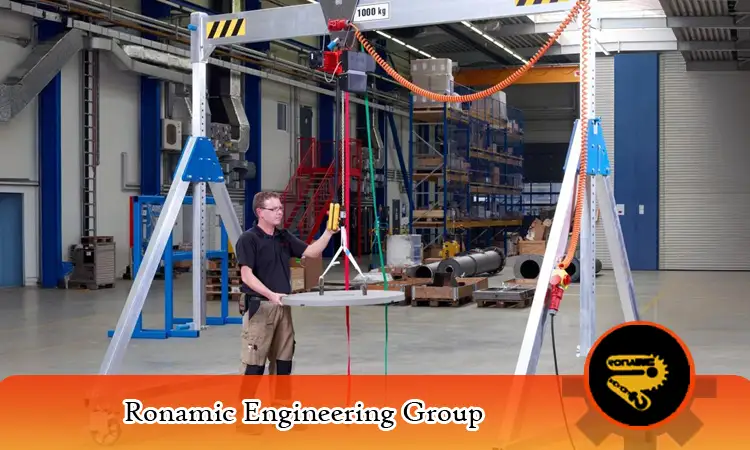

جرثقیل دروازه ای سبک
در یک کارگاه کوچک، بلند کردن یک موتور، قرار دادن قطعه روی میز مونتاژ یا جابه جا کردن قالب می تواند زمان زیادی از کار روزانه بگیرد. مسئله فقط وزن قطعات نیست؛ کمبود فضا، دسترسی محدود به دستگاه ها و نیاز به قرار دادن بار در موقعیت دقیق هم کار را دشوار می کند. گاهی چند نفر برای کاری درگیر می شوند که با تجهیزات مناسب، ساده تر و با کنترل بیشتری انجام می شود.
جرثقیل دروازه ای سبک برای بسیاری از این موقعیت ها راهکاری کاربردی است. جرثقیل دروازه ای سبک امکان بلند کردن بار را در محدوده ای مشخص فراهم می کند و در مدل های مناسب، می توان محل استقرار آن را با تغییر چیدمان کارگاه هماهنگ کرد. البته انتخاب درست به شناخت وزن قطعات، ارتفاع مورد نیاز، وضعیت کف و تعداد دفعات استفاده بستگی دارد. صرف کوچک بودن کارگاه یا سبک بودن ظاهر سازه، معیار کافی برای خرید نیست.
برای اینکه مشخص شود جرثقیل دروازه ای سبک چه کمکی به فعالیت روزمره می کند، ابتدا باید ساختار آن را شناخت. تفاوت میان وزن خود دستگاه، ظرفیت مجاز باربرداری و فضای مورد نیاز برای استفاده، همان موضوعی است که در انتخاب اولیه گاهی نادیده گرفته می شود.

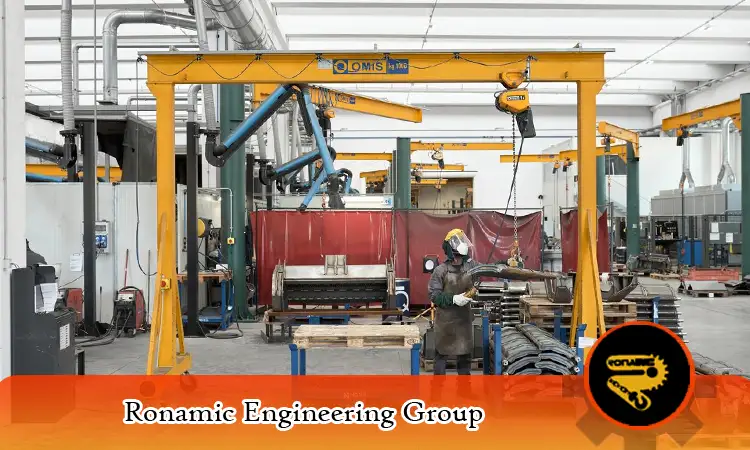

جرثقیل دروازه ای سبک مزایا در کارگاه های کوچک
جرثقیل دروازه ای سبک چیست و چه ویژگی هایی دارد؟
این نوع جرثقیل از یک تیر افقی، پایه های نگهدارنده و مجموعه بالابر تشکیل می شود. پایه ها در دو طرف قرار می گیرند و تیر بالایی، مسیر نصب بالابر یا حرکت ترولی را فراهم می کند. بار با کمک بالابر بالا و پایین می رود و در صورت وجود ترولی، امکان حرکت آن در امتداد تیر نیز فراهم می شود.
واژه «سبک» در اینجا به معنای یک ظرفیت ثابت و یکسان نیست. این عنوان معمولا برای سازه هایی به کار می رود که برای فعالیت های کارگاهی با بارهای محدودتر و نیاز به استقرار ساده تر طراحی شده اند. ظرفیت واقعی باید از روی پلاک، مشخصات فنی و مدارک همان دستگاه بررسی شود.
سازه ممکن است فولادی یا آلومینیومی باشد و ارتفاع آن نیز بسته به طراحی، ثابت یا قابل تنظیم باشد. در برخی مدل ها، اتصالات بازشدنی امکان انتقال قطعات سازه به محل دیگر را فراهم می کنند. با این حال، قابلیت باز کردن سازه به معنای مونتاژ بدون دستورالعمل یا تغییر دلخواه در اتصالات نیست.
مزیت اصلی این ساختار، ایجاد یک نقطه باربرداری مستقل در محل مورد نیاز است. در بسیاری از مدل های کارگاهی، لازم نیست بار به یک ایستگاه ثابت در بخش دیگری از سالن منتقل شود؛ می توان تجهیز را برای محل انجام کار انتخاب کرد. ارزش این ویژگی زمانی روشن می شود که کاربرد آن را در کارگاه های مختلف بررسی کنیم.
جرثقیل دروازه ای سبک در چه کارگاه هایی کاربرد دارد؟
بیشترین کاربرد این تجهیزات در محیط هایی است که قطعات سنگین تر از توان جابه جایی دستی هستند، اما حجم عملیات، نصب یک سامانه بزرگ را توجیه نمی کند. الگوی استفاده نیز اهمیت دارد؛ بلند کردن چند قطعه در طول روز با باربرداری پیوسته در یک خط تولید، نیازهای یکسانی ندارد.
برای انتخاب مناسب، بهتر است مسیر واقعی قطعه از زمان ورود تا پایان کار بررسی شود. ممکن است مشکل اصلی بلند کردن قطعه از روی زمین باشد یا قرار دادن آن روی میز با ارتفاع مشخص. در فعالیت های تعمیراتی، همین دسترسی کنترل شده به قطعه می تواند بخش مهمی از زمان انجام کار را کاهش دهد.
کارگاه های مونتاژ و تعمیرات
در کارگاه های تعمیر موتور، پمپ، گیربکس و تجهیزات صنعتی، جدا کردن مجموعه های سنگین بخشی از کار روزمره است. استفاده از بالابر مناسب کمک می کند وزن قطعه هنگام باز کردن اتصالات مهار شود و پس از جداسازی، قطعه با کنترل بیشتری روی پایه یا میز قرار بگیرد.
در مونتاژ نیز موضوع فقط بلند کردن نیست. نزدیک کردن آرام دو مجموعه، تنظیم موقعیت قطعه و نگه داشتن آن هنگام نصب، به کنترل حرکت نیاز دارد. انتخاب بالابر با سرعت و شیوه کنترل متناسب، می تواند از برخورد قطعات و دوباره کاری جلوگیری کند.
در کنار تعمیرات، بسیاری از کارگاه ها با قطعاتی سروکار دارند که ظاهر کوچک اما وزن قابل توجهی دارند. قطعات فلزی توپر، فیکسچرها و مجموعه های ماشین کاری شده از همین گروه هستند و جابه جایی آنها باید با توجه به شکل و محل اتصال بار انجام شود.
کارگاه های فلزکاری و قطعه سازی
در واحدهای قطعه سازی، بارگذاری قطعه روی دستگاه، انتقال قالب و جابه جایی ابزارهای سنگین از کاربردهای رایج این تجهیزات است. وقتی محل استقرار جرثقیل با موقعیت دستگاه هماهنگ باشد، قطعه بدون واسطه های متعدد به محدوده مورد نظر می رسد.
در این محیط ها، شکل بار به اندازه وزن آن اهمیت دارد. یک قطعه کشیده یا نامتقارن ممکن است هنگام بلند شدن تمایل به چرخش داشته باشد. بنابراین باید مرکز ثقل، نقاط اتصال و روش مهار آن بررسی شود. وجود جرثقیل به تنهایی جای انتخاب صحیح تجهیزات اتصال بار را نمی گیرد.
نیاز به بلند کردن قطعات فقط به بخش تولید محدود نمی شود. در انبارهای کوچک نیز ممکن است انتقال یک قطعه یدکی سنگین یا گذاشتن تجهیزات داخل جعبه، بدون وسیله مناسب دشوار باشد. در چنین فضایی، دسترسی و امکان مانور اهمیت بیشتری پیدا می کند.
انبارهای کوچک و فضاهای محدود
در انبارهای کم وسعت، جرثقیل دروازه ای کوچک می تواند برای بلند کردن تجهیزات، تخلیه برخی محموله ها و انتقال بار به محل آماده سازی استفاده شود. کاربرد آن باید با نوع بسته بندی، محل قرارگیری بار و مسیر دسترسی هماهنگ باشد؛ به خصوص وقتی قفسه ها یا ستون ها حرکت سازه را محدود می کنند.
عرض پایه ها و فضای گردش چرخ ها ممکن است بیشتر از چیزی باشد که با نگاه کردن به تیر بالایی تصور می شود. بنابراین لازم است ابعاد کامل دستگاه با راهروها، درگاه ها و محل استقرار مقایسه شود. کوچک بودن ظاهر تجهیز، تضمینی برای عبور آسان آن از همه مسیرها نیست.
پس از مشخص شدن محل استفاده، نوبت به مهم ترین تصمیم فنی می رسد: انتخاب ظرفیت. این تصمیم باید براساس بار واقعی و شرایط کار انجام شود، زیرا خرید ظرفیت کمتر از نیاز، استفاده را محدود می کند و انتخاب ظرفیت بسیار بالاتر نیز ممکن است هزینه و فضای اشغال شده را افزایش دهد.

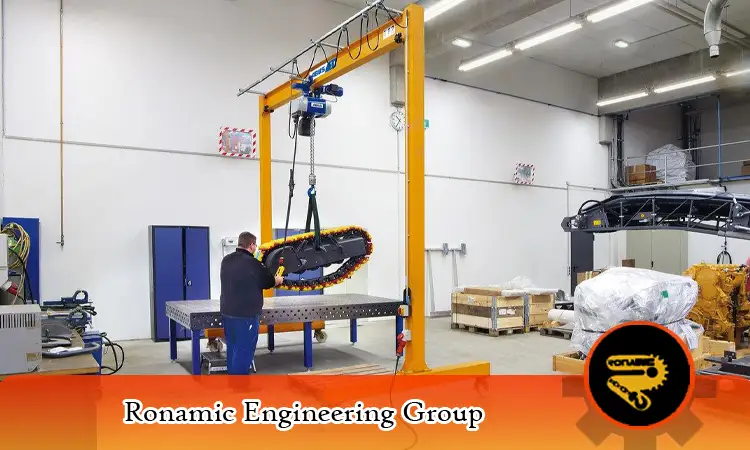

چه ظرفیتی برای جرثقیل دروازه ای سبک مناسب است؟
ظرفیت مناسب از روی سنگین ترین بار مورد انتظار و شرایط تعریف شده برای دستگاه تعیین می شود. برای نمونه، ممکن است کارگاهی بیشتر با قطعات ۲۰۰ کیلوگرمی کار کند، اما گاهی مجموعه ای سنگین تر را نیز بلند کند. در این وضعیت، بررسی فقط وزن قطعات معمول روزانه تصویر کاملی از نیاز کارگاه نمی دهد.
تعداد دفعات باربرداری، مدت استفاده و نیازهای آینده نیز باید به سازنده اعلام شود. همچنین ظرفیت سازه، بالابر، ترولی و تجهیزات اتصال باید با یکدیگر سازگار باشند. نصب یک بالابر قوی تر، ظرفیت مجاز کل مجموعه را افزایش نمی دهد.
برای تبدیل این بررسی به انتخابی قابل اعتماد، وزن بار باید تا حد ممکن مشخص باشد. تخمین چشمی، به ویژه برای قطعات فلزی یا مجموعه هایی که اجزای داخلی دارند، می تواند خطای قابل توجهی ایجاد کند.
ظرفیت جرثقیل دروازه ای سبک
تناسب ظرفیت با وزن قطعات
وزن قطعه و متعلقات آویخته باید در محاسبه بار مورد توجه قرار بگیرد. زنجیر، اسلینگ، شاهین و ابزارهای مهار نیز وزن دارند و نحوه محاسبه آنها باید با مشخصات و دستورالعمل مجموعه مطابقت داشته باشد. درباره وزن بالابر و ترولی نیز باید روشن شود که سازنده چه فرضی در طراحی در نظر گرفته است.
اگر وزن مجموعه مشخص نیست، می توان از اطلاعات فنی معتبر، مدارک سازنده قطعه یا توزین مناسب استفاده کرد. انتخاب یک حاشیه دلخواه به جای تعیین وزن واقعی، روش مطمئنی نیست. ظرفیت درج شده روی پلاک نیز حد مجاز بهره برداری است و نباید با ظرفیت احتمالی تحمل سازه اشتباه گرفته شود.
وزن تنها عامل موثر بر انتخاب نیست. گاهی بار از نظر وزنی در محدوده مناسب قرار دارد، اما ارتفاع لازم برای خارج کردن آن از دستگاه یا عرض مورد نیاز برای قرار گرفتن پایه ها، انتخاب سازه را تغییر می دهد. برای آشنایی بیشتر با این موضوع، راهنمای انتخاب جرثقیل دروازه ای برای زمین های ناهموار را مطالعه کنید.
تاثیر ارتفاع و دهانه بر انتخاب جرثقیل
ارتفاع مفید بلند کردن با ارتفاع کلی دستگاه برابر نیست. بالابر، قلاب و تجهیزات مهار بخشی از فاصله زیر تیر را اشغال می کنند. اگر هدف قرار دادن قطعه روی یک میز باشد، باید ارتفاع میز، ارتفاع قطعه و فضای مورد نیاز برای اتصال و بلند کردن آن با هم بررسی شوند.
دهانه نیز باید امکان قرار گرفتن سازه در دو طرف محل کار را فراهم کند. افزایش دهانه یا ارتفاع، موضوعی طراحی است و نباید با تغییر خودسرانه تیر یا پایه ها انجام شود. در مدل های قابل تنظیم هم فقط وضعیت هایی مجاز هستند که سازنده برای آنها مشخصات و ظرفیت تعیین کرده است.
با مشخص شدن ظرفیت و محدوده کاری، می توان سراغ جزئیاتی رفت که استفاده روزانه را آسان یا دشوار می کنند. این جزئیات شاید هنگام دریافت پیشنهاد قیمت کم اهمیت به نظر برسند، اما پس از نصب مستقیما بر سرعت کار و رضایت اپراتور اثر می گذارند.
چه عواملی در انتخاب جرثقیل دروازه ای سبک اهمیت دارند؟
یک انتخاب مناسب باید میان نیاز فنی، محدودیت فضا و شیوه کار تعادل ایجاد کند. دستگاهی که ظرفیت کافی دارد اما در محل مورد نظر جا نمی گیرد، عملا مسئله را حل نکرده است. همین طور بالابری که برای استفاده گاه به گاه مناسب است، ممکن است برای چرخه کاری پرتکرار انتخاب مطلوبی نباشد.
پیش از خرید، بهتر است نقشه ساده ای از محل استقرار و مسیر بار تهیه شود. مشخص شدن موقعیت دستگاه ها، ستون ها، درها و موانع بالاسری، گفت و گو با تامین کننده را دقیق تر می کند و احتمال اصلاحات پرهزینه پس از خرید را کاهش می دهد.
ابعاد و فضای قابل استفاده
در بررسی ابعاد، باید طول و عرض کلی پایه ها، ارتفاع کل، فاصله زیر تیر و محدوده حرکت قلاب جداگانه مشخص شوند. هر کدام از این اندازه ها پاسخ یک سوال متفاوت را می دهند؛ برای مثال، ارتفاع کل برای بررسی برخورد با سقف مهم است و ارتفاع قلاب برای تشخیص امکان انجام عملیات.
وضعیت کف نیز بخشی از همین ارزیابی است. مقاومت سطح، همواری، درزها و موانع مسیر باید با شرایط استفاده دستگاه هماهنگ باشند. عبور چرخ از روی کف نامناسب می تواند کنترل حرکت را دشوار کند؛ بنابراین بررسی مسیر نباید به اندازه گیری عرض راهرو محدود شود.
پس از اطمینان از تناسب ابعاد، باید مشخص شود تجهیز قرار است همیشه در یک نقطه بماند یا بین چند محل استفاده شود. این تصمیم بر نوع پایه، تجهیزات حرکت و حتی نحوه برنامه ریزی کارگاه اثر دارد.
ثابت یا متحرک بودن سازه
اگر عملیات همواره در یک ایستگاه انجام می شود، یک مدل ثابت متناسب با طراحی محل می تواند پاسخگو باشد. در مقابل، وقتی چند دستگاه به صورت نوبتی به باربرداری نیاز دارند، مدل متحرک ممکن است انعطاف بیشتری فراهم کند.
با این حال، جرثقیل دروازه ای قابل حمل لزوما اجازه حرکت با بار معلق را ندارد. این قابلیت باید برای همان مدل در دستورالعمل سازنده تایید شده باشد؛ بعضی سازندگان آن را محدود یا ممنوع می کنند. داشتن چرخ به تنهایی مجوز جابه جایی زیر بار نیست.
علاوه بر حرکت سازه، شیوه حرکت خود بار هم باید بررسی شود. ممکن است پایه ها در یک نقطه باقی بمانند، اما اپراتور نیاز داشته باشد قطعه را در امتداد تیر حرکت دهد یا با دقت بیشتری پایین بیاورد.
نوع بالابر و سیستم جابه جایی بار
بالابر دستی برای برخی کارهای کم تکرار انتخابی قابل بررسی است، به ویژه زمانی که سرعت بالا اولویت ندارد. در مقابل، برای استفاده پرتکرار یا زمانی که کنترل حرکت اهمیت بیشتری دارد، بالابر برقی متناسب با شرایط کاری می تواند مناسب تر باشد.
نوع ترولی، سرعت حرکت، دسترسی به کنترل و شرایط تامین برق نیز بر تجربه استفاده اثر می گذارند. بهتر است انتخاب براساس یک عملیات واقعی انجام شود: قطعه از کجا برداشته می شود، تا چه ارتفاعی بالا می رود و در چه نقطه ای قرار می گیرد. این سناریو نیازهای واقعی را بهتر از مقایسه صرف مشخصات کاتالوگ نشان می دهد.
با وجود مزایای این تجهیزات، محدوده استفاده آنها باید روشن باشد. شناخت محدودیت ها کمک می کند انتظاری متناسب از دستگاه شکل بگیرد و کارگاه برای عملیات خارج از توان یا محدوده آن، راهکار دیگری در نظر بگیرد.
محدودیت های استفاده از جرثقیل دروازه ای سبک
این تجهیزات برای هر نوع باربرداری و هر شرایط محیطی مناسب نیستند. محدودیت ارتفاع، دهانه، وضعیت کف و دامنه حرکت قلاب ممکن است انجام بعضی کارها را ناممکن کند. همچنین استفاده در فضای باز باید با مشخصات تجهیز و شرایط محیطی مورد تایید سازنده هماهنگ باشد.
باربرداری باید در راستای مجاز انجام شود. کشیدن جانبی قطعه، بلند کردن بار بیش از ظرفیت و تنظیم ارتفاع سازه هنگام آویزان بودن بار، از مواردی هستند که در دستورالعمل سازنده منع شده اند. بازرسی اتصالات، چرخ ها، بالابر و تجهیزات مهار نیز باید مطابق برنامه نگهداری انجام شود.
پس از تعیین مشخصات مناسب، مقایسه هزینه جرثقیل بازویی معنا پیدا می کند. دو دستگاه با ظرفیت اسمی مشابه ممکن است از نظر ابعاد، کیفیت اجزا، امکانات حرکت و خدمات پس از فروش متفاوت باشند؛ به همین دلیل، عدد نهایی پیشنهاد قیمت به تنهایی معیار کافی نیست.

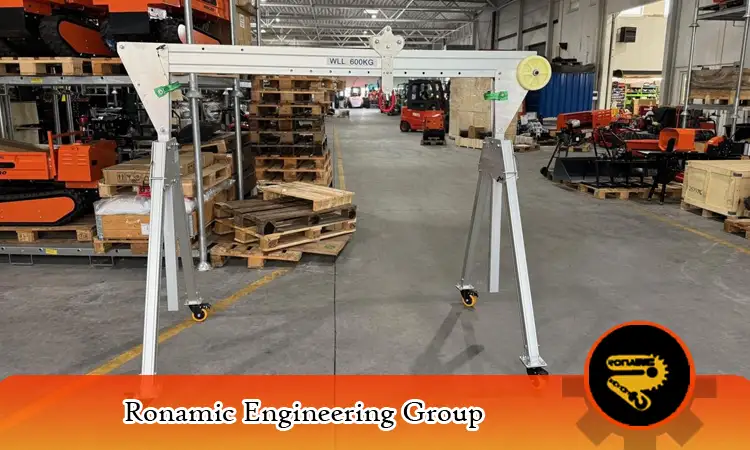

هزینه خرید جرثقیل دروازه ای سبک به چه عواملی بستگی دارد؟
جنس سازه، ظرفیت، ارتفاع، دهانه، نوع بالابر و تجهیزات حرکت از عوامل اصلی هزینه هستند. قابلیت تنظیم ارتفاع، طراحی بازشدنی و نیاز به ساخت متناسب با فضای خاص نیز می توانند مبلغ نهایی را تغییر دهند.
برای مقایسه پیشنهادها باید مشخص شود چه اقلامی در قیمت لحاظ شده اند. ممکن است یک پیشنهاد فقط مربوط به سازه باشد و پیشنهاد دیگر، بالابر، ترولی، حمل و نصب را هم شامل شود. مدارک فنی، شرایط ضمانت و دسترسی به قطعات یدکی نیز ارزش بررسی دارند.
هزینه واقعی استفاده، فقط مبلغ خرید نیست. تناسب تجهیز با کار، سهولت سرویس و مدت توقف احتمالی بر صرفه اقتصادی اثر می گذارند. دستگاه ارزان تری که برای انجام کار اصلی مناسب نیست، حتی با اختلاف قیمت قابل توجه هم انتخاب مفیدی نخواهد بود.
در نهایت، ارزش خرید زمانی مشخص می شود که تجهیز انتخاب شده یک مشکل واقعی را در جریان کار حل کند. کاهش زمان جابه جایی، آزاد شدن نیروی انسانی و کنترل بهتر موقعیت قطعه، زمانی به دست می آیند که مشخصات دستگاه با شرایط کارگاه هماهنگ باشند. برای بهینه سازی عملکرد تجهیزات و کاهش هزینه های عملیاتی، مطالعه راهکارهای چطور مصرف انرژی جرثقیل را تا ۳۰٪ کاهش دهیم؟ می تواند مفید باشد.
هزینه خرید جرثقیل دروازه ای سبک
جمع بندی
جرثقیل دروازه ای سبک می تواند برای کارگاه های کوچک، تعمیرگاه ها و بعضی انبارها راهکاری موثر برای بلند کردن و جابه جا کردن کنترل شده قطعات باشد. مزیت آن بیش از هر چیز به تناسب با محل کار و نوع عملیات بستگی دارد؛ بنابراین انتخاب باید از شناخت بار و مسیر حرکت آن شروع شود.
پیش از سفارش، وزن قطعات، ارتفاع مفید، دهانه، وضعیت کف و تعداد دفعات استفاده را مشخص کنید. سپس پیشنهادها را براساس مجموعه کامل تجهیزات و شرایط بهره برداری مقایسه کنید. چنین رویکردی کمک می کند هزینه پرداخت شده به بهبود واقعی کار روزانه تبدیل شود و دستگاه پس از خرید، با محدودیت های پیش بینی نشده روبه رو نشود.
سوالات متداول جرثقیل دروازه ای سبک
- جرثقیل دروازه ای سبک برای چه وزن هایی مناسب است؟
بسته به مدل متفاوت است؛ وزن بار و متعلقات باید با ظرفیت مجاز کل مجموعه و مشخصات درج شده روی پلاک تطابق داشته باشد. امکان انتقال تجهیز به نوع سازه، چرخ ها و اتصالات آن بستگی دارد. همچنین انتقال دستگاه بدون بار با حرکت آن هنگام حمل بار، دو وضعیت متفاوت است. - آیا جرثقیل دروازه ای سبک قابلیت جابه جایی دارد؟
مدل های متحرک یا بازشدنی قابلیت انتقال دارند؛ حرکت با بار معلق فقط در صورت تایید صریح سازنده مجاز است. برای انتخاب میان سازه دروازه ای و سیستم سقفی، وسعت پوشش و حجم کار تعیین کننده هستند. شرایط ساختمان و برنامه توسعه کارگاه نیز باید بررسی شوند. - برای کارگاه کوچک جرثقیل دروازه ای بهتر است یا سقفی؟
برای کار موضعی و نیاز به تغییر محل، مدل دروازه ای قابل بررسی است؛ برای پوشش گسترده و کار پرتکرار، سیستم سقفی ممکن است مناسب تر باشد.
