انواع چرخ و شفت جرثقیل سقفی
جرثقیل سقفی به عنوان یکی از اصلی ترین ابزارها در صنایعی مانند حمل و نقل، معدن و تولید، نقش مهمی در جابجایی بارهای سنگین ایفا می کنند. انواع چرخ و شفت جرثقیل سقفی در این دستگاه ها وظیفه حمل و حرکت بار را بر عهده دارند و بسته به نوع کاربرد، جنس ساخت و شدت بارگذاری، ترکیبات مختلفی از چرخ ها و شفت ها مورد استفاده قرار می گیرد. با توجه به اهمیت این قطعات در ساختمان جرثقیل های سقفی، شناخت دقیق از انواع آن ها و کاربردهای خاص هر کدام بسیار حائز اهمیت است.
در این مقاله به بررسی دقیق و مبتنی بر استانداردهای شناخته شده انواع چرخ و شفت جرثقیل سقفی و مشخصات مربوط به آن ها خواهیم پرداخت و مشخصات فنی هر یک از انواع چرخ و شفت را مورد بحث قرار خواهیم داد. این دانش می تواند به مدیران و مهندسان کمک کند تا مناسب ترین گزینه ها را برای نیازهای خاص خود انتخاب کنند و در نتیجه باعث بهبود کارایی و افزایش ایمنی در محیط کاری خود شوند.
انواع چرخ و شفت جرثقیل سقفی و مشخصات مربوط به آن ها
مهم ترین معیارهای طبقه بندی چرخ و شفت جرثقیل سقفی
پیش از پرداختن به انواع مختلف چرخ و شفت، لازم است بدانیم این قطعات در صنعت جرثقیل بر چه اساسی طبقه بندی می شوند. برخلاف تصور رایج که گاهی چرخ جرثقیل را بر اساس «تعداد لایه» دسته بندی می کند، طبقه بندی معتبر و مورد استفاده در استانداردهای بین المللی و کاتالوگ های فنی سازندگان، بر پایه چهار عامل اصلی استوار است: جنس ساخت قطعه، نوع فلنج چرخ، ابعاد و قطر، و گروه کاری بر اساس شدت استفاده.
هر یک از این عوامل تأثیر مستقیمی بر دوام، ظرفیت باربری و عملکرد نهایی چرخ و شفت دارد. به همین دلیل، پیش از خرید یا سفارش این قطعات، شناخت دقیق این معیارها به مدیران فنی و مهندسان کمک می کند تا انتخابی منطبق با نیاز واقعی پروژه داشته باشند، نه صرفاً بر اساس دسته بندی های نامشخص و غیررسمی که گاهی در برخی منابع دیده می شود.
انواع چرخ جرثقیل سقفی بر اساس جنس ساخت
یکی از مهم ترین معیارهای انتخاب چرخ جرثقیل سقفی، جنس ماده ای است که از آن ساخته شده است. چرخ های فولادی، که معمولاً از فولادهایی نظیر CK45 یا آلیاژهایی مانند GGG70 و MO40 ساخته می شوند، به دلیل مقاومت بالا در برابر فشارهای مکانیکی، پرکاربردترین نوع در صنایع سنگین و سالن های تولیدی محسوب می شوند. این چرخ ها توانایی تحمل بارهای سنگین را دارند و در شرایط کاری سخت نیز عملکرد پایداری از خود نشان می دهند.
در کنار چرخ های فولادی، چرخ های چدنی نیز در برخی کاربردهای سبک تر یا با بودجه محدودتر مورد استفاده قرار می گیرند؛ هرچند مقاومت و طول عمر آن ها معمولاً کمتر از نمونه های فولادی است. دسته سوم، چرخ های پلی آمیدی هستند که وزن سبک تری دارند و در محیط هایی که سروصدای کمتر یا کاهش سایش ریل اهمیت دارد، انتخاب مناسبی به شمار می روند، هرچند ظرفیت باربری آن ها محدودتر از چرخ های فلزی است. انتخاب میان این سه جنس باید با در نظر گرفتن وزن بار، شرایط محیطی و بودجه پروژه انجام شود.

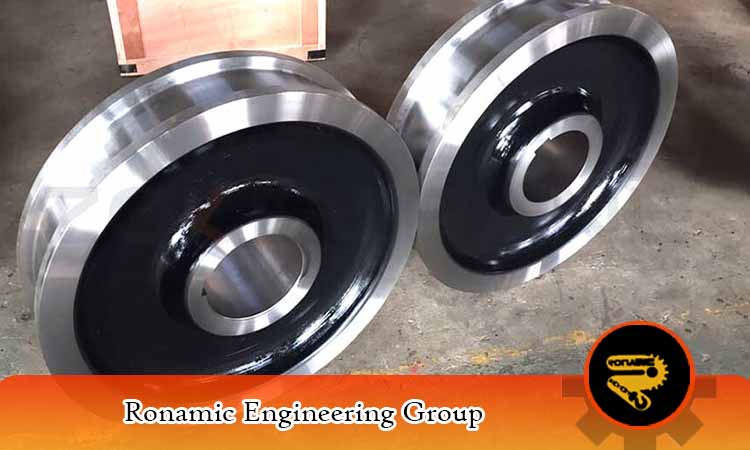

چرخ های تک فلنج و دوفلنج چیست؟
یکی دیگر از معیارهای مهم در انواع چرخ و شفت جرثقیل سقفی، نوع فلنج یا لبه هدایت کننده چرخ روی ریل است. چرخ های تک فلنج تنها از یک طرف دارای لبه برجسته هستند و معمولاً در ترکیب با چرخ های دیگر روی همان محور استفاده می شوند تا هدایت کلی پل یا کالسکه روی ریل تضمین شود. این طراحی باعث کاهش اصطکاک جانبی و افزایش طول عمر ریل نیز می شود.
در مقابل، چرخ های دوفلنج از هر دو طرف دارای لبه هدایت کننده هستند و به تنهایی قادرند مسیر حرکت را روی ریل کنترل کنند. این نوع چرخ ها معمولاً در جرثقیل هایی با دهانه کوچک تر یا در مواردی که نیاز به کنترل دقیق تر مسیر حرکت وجود دارد، به کار می روند. انتخاب میان چرخ تک فلنج و دوفلنج باید با در نظر گرفتن طول دهانه، دقت مورد نیاز در هدایت مسیر و نوع ریل نصب شده در سالن صورت گیرد؛ زیرا این انتخاب تأثیر مستقیمی بر میزان سایش ریل و پایداری حرکت جرثقیل خواهد داشت.
گروه های کاری چرخ جرثقیل بر اساس استاندارد FEM و DIN 15070
یکی از دقیق ترین و معتبرترین روش های طبقه بندی چرخ و شفت جرثقیل سقفی، استفاده از گروه های کاری تعریف شده در استانداردهایی نظیر FEM (استاندارد اروپایی) و DIN 15070 است. این استانداردها بر اساس دو عامل اصلی، یعنی میزان بار متوسط نسبت به ظرفیت اسمی و تعداد چرخه های کاری در بازه زمانی مشخص، چرخ ها را در گروه های مختلفی طبقه بندی می کنند که هر کدام دوام و مقاومت متفاوتی دارند.
چرخی که در گروه کاری بالاتر قرار می گیرد، معمولاً از جنس مقاوم تر، قطر بزرگ تر و یاتاقان های با کیفیت تری ساخته می شود تا بتواند چرخه های کاری مکرر و بارهای سنگین را بدون آسیب سازه ای تحمل کند. این طبقه بندی، برخلاف تقسیم بندی نامشخص «چند لایه» که در برخی منابع غیرمعتبر دیده می شود، مبتنی بر داده های مهندسی و آزمایش های استاندارد است و به همین دلیل معیار قابل اعتمادتری برای انتخاب چرخ متناسب با شدت کاربری واقعی محسوب می شود. توجه به این گروه بندی هنگام خرید جرثقیل سقفی یا قطعات یدکی آن، از بروز خرابی زودهنگام و هزینه های اضافی نگهداری جلوگیری می کند.
شفت جرثقیل سقفی و انواع آن
شفت جرثقیل سقفی وظیفه انتقال نیروی محرکه از موتور الکتریکی به چرخ ها را بر عهده دارد و یکی از اجزای حیاتی در سیستم حرکتی پل و کالسکه محسوب می شود. شفت ها معمولاً به دو نوع اصلی توپر و توخالی تقسیم می شوند؛ شفت های توپر به دلیل استحکام بالاتر، برای بارهای سنگین تر و شرایط کاری سخت تر مناسب اند، در حالی که شفت های توخالی با وزن سبک تر، برای کاربردهایی که کاهش وزن کلی سازه اهمیت دارد، انتخاب می شوند.
جنس ساخت شفت نیز، مشابه چرخ، معمولاً از فولادهای آلیاژی با استحکام بالا انتخاب می شود تا در برابر گشتاور و پیچش ناشی از انتقال نیرو مقاومت کافی داشته باشد. هماهنگی دقیق بین قطر شفت، نوع یاتاقان و ظرفیت موتور، از عوامل کلیدی در طراحی صحیح این مجموعه است؛ زیرا هرگونه ناهماهنگی می تواند باعث لرزش، سایش زودهنگام یا حتی شکست شفت در حین کار شود.
ترولی (Trolley) و رابطه آن با چرخ و شفت جرثقیل سقفی
ترولی یا کالسکه، مجموعه ای است که سیستم چرخ ها و شفت های عرضی روی آن سوار می شوند و مسئولیت جابه جایی بار در راستای عرضی، یعنی روی پل جرثقیل، را بر عهده دارد. در واقع، ترولی مستقیماً از عملکرد صحیح چرخ و شفت تأثیر می پذیرد؛ زیرا اگر چرخ های نصب شده روی ترولی از جنس یا گروه کاری نامناسب انتخاب شده باشند، کل عملکرد حرکت عرضی بار دچار اختلال خواهد شد.
طراحی ترولی باید به گونه ای باشد که وزن سیستم بالابر، شامل موتور، درام سیم بکسل و هوک، به طور یکنواخت روی چرخ های آن توزیع شود. عدم توزیع صحیح وزن می تواند باعث فشار بیش ازحد بر برخی چرخ ها و در نتیجه سایش نامتقارن آن ها شود. به همین دلیل، انتخاب چرخ و شفت مناسب برای ترولی، نه تنها بر عملکرد روزمره جرثقیل، بلکه بر طول عمر کلی سیستم بالابر نیز تأثیرگذار است.
نحوه کارکرد انواع چرخ و شفت جرثقیل سقفی
انواع چرخ و شفت جرثقیل سقفی به طور ویژه ای طراحی شده اند تا بتوانند بارهای سنگین را با دقت و کارایی بالا جابه جا کنند. چرخ های این نوع جرثقیل ها معمولاً از جنس فولاد ساخته می شوند تا توانایی تحمل بارهای سنگین را داشته باشند. شفت ها نیز معمولاً از جنس فولاد یا آلیاژهایی با استحکام بالا تولید می شوند و وظیفه انتقال نیرو را از موتور به چرخ ها بر عهده دارند. هر دوی این قسمت ها باید به گونه ای بهینه طراحی شده باشند تا ضمن افزایش کارایی، استهلاک کمتری داشته باشند.
کارکرد صحیح و کاربردی انواع چرخ و شفت جرثقیل سقفی به عواملی مانند طراحی مناسب، کیفیت مواد اولیه و نگهداری منظم بستگی دارد. در این راستا، استفاده از فناوری های پیشرفته در تولید و طراحی این قطعات می تواند بهبود قابل توجهی در عملکرد جرثقیل ها ایجاد کند. همچنین، تطابق دقیق بین چرخ ها و شفت ها و همچنین هماهنگی با موتورهای جرثقیل می تواند کارایی را افزایش دهد و مشکلات کمتری را در عملکرد روزانه ایجاد کند.
روش کنترل چرخ و شفت جرثقیل سقفی
کنترل دقیق انواع چرخ و شفت جرثقیل سقفی از اهمیت بسزایی برخوردار است. برای این منظور، سیستم های کنترلی مختلفی بر روی جرثقیل ها نصب می شود تا امکان حرکت دقیق بارها و جلوگیری از هرگونه خطا یا حادثه ایجاد شود. استفاده از سنسورهای دقیق و تکنولوژی های نوین در این زمینه می تواند بهبود چشمگیری در عملکرد جرثقیل داشته باشد.
سایر روش های کنترلی شامل مانیتورینگ دائمی وضعیت چرخ و شفت، بررسی سلامت و کارایی آن ها و همچنین انجام تعمیرات و نگهداری منظم است. یکی از مواردی که باید به آن توجه ویژه شود، فرسایش چرخ و ریل در جرثقیل سقفی است. این فرسایش می تواند باعث کاهش عملکرد و افزایش خطرات در هنگام جابجایی بارهای سنگین شود. متخصصان معمولاً توصیه می کنند که برای افزایش عمر مفید این قطعات و جلوگیری از خرابی های پیشگیرانه، برنامه های نگهداری منظمی طراحی و اجرا شود.
روش کنترل چرخ و شفت جرثقیل سقفی
جمع بندی
انتخاب مناسب انواع چرخ و شفت جرثقیل سقفی نه تنها با عملکرد بهینه دستگاه مرتبط است، بلکه میتواند از هزینههای تعمیر و نگهداری در آینده جلوگیری کند. با شناخت دقیق مشخصات و مزایای هر کدام از این قطعات و با در نظر داشتن نیازهای خاص هر پروژه، امکان بهینهسازی عملکرد جرثقیلهای سقفی فراهم میشود. بنابراین، توصیه میشود که همیشه با مشاوره کارشناسان و متخصصین در این زمینه، به انتخاب بهینه دست بزنید و بدین ترتیب سرمایهگذاری مطمئنتری انجام دهید.
سوالات متداول انواع چرخ و شفت جرثقیل سقفی
- چگونه مناسبترین چرخ برای جرثقیل سقفی خود را انتخاب کنیم؟
انتخاب چرخ مناسب بستگی به وزن باری که قرار است جابجا شود و همچنین شرایط محیطی که جرثقیل در آن فعالیت میکند دارد. به عنوان مثال، برای محیطهای مرطوب، چرخهای پلیآمیدی و برای مصارف سنگین، چرخهای فولادی توصیه میشود. - چه عواملی در انتخاب شفت موثر هستند؟
انتخاب شفت بستگی به میزان باری که باید تحمل کند و نیاز به سبکی یا استحکام دارد. شفتهای توپر برای بارهای سنگین و شفتهای توخالی برای بارهای سبکتر مناسبتر هستند. - آیا امکان ترکیب انواع چرخ و شفت وجود دارد؟
بله، در بسیاری از کاربردها میتوان ترکیبی از انواع چرخ و شفت جرثقیل سقفی را به کار برد تا ویژگیهای مطلوب هر دو نوع را به دست آوریم. این ترکیبها باعث بهبود کارایی و افزایش طول عمر دستگاه میشوند.
