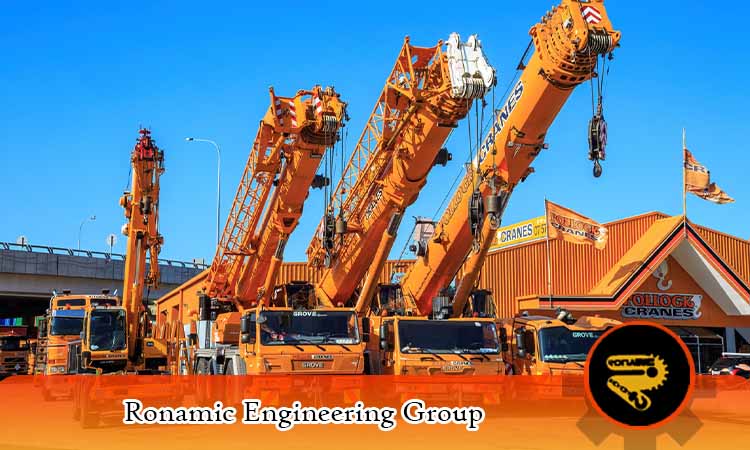

جرثقیل موبایل چیست؟
در دنیای امروز، جابجایی بارهای سنگین در پروژه های صنعتی، عمرانی و امدادی، بدون ابزارهای مکانیزه و پیشرفته ممکن نیست. یکی از این ابزارهای کلیدی، جرثقیل موبایل است؛ اما جرثقیل موبایل چیست؟ این نوع جرثقیل یکی از پیشرفتهترین و پرکاربردترین انواع جرثقیل هاست که به دلیل قدرت مانور بالا، نصب سریع و قابلیت جابجایی آسان، انقلابی در مدیریت حمل و نقل بارهای سنگین ایجاد کرده است.
این تجهیزات، برخلاف جرثقیل های ثابت یا جرثقیل سقفی، محدود به محل نصب خاص نیستند و با حضور در پروژه های گوناگون ساختمانی، بنادر، صنایع انرژی و حتی عملیات امداد و نجات، نقش بیبدیلی ایفا میکنند.
آشنایی با ساختار، مشخصات فنی، اجزای اصلی و کاربرد های جرثقیل موبایل، برای مدیران پروژه، مهندسین و کارشناسان تجهیزات سنگین، یک ضرورت عملی و فنی محسوب میشود. در این مقاله، با نگاهی تحلیلی و تخصصی، همه چیز درباره جرثقیل موبایل و نقش آن در صنایع مختلف را بررسی میکنیم.
مشخصات جرثقیل موبایل
هر جرثقیل موبایل، با توجه به نوع پروژه و کاربرد مدنظر، دارای مجموعه ای از ویژگی ها و مشخصات فنی است که آن را برای جابجایی ایمن و مؤثر بارهای سنگین، مناسب میکند. جرثقیل موبایل عموماً روی شاسی متحرک نصب شده و میتواند در محیط های شهری، صنعتی یا حتی مناطق صعب العبور فعالیت کند.
این جرثقیل ها در ابعاد و تناژهای مختلف ساخته میشوند؛ برخی قابلیت جابجایی تا صدها تن بار را دارند. مهمترین مشخصه جرثقیل موبایل، حرکت سریع بین پروژهها و استقرار آسان بدون نیاز به نصب پایه ثابت است. سیستم هیدرولیک پیشرفته، بوم تلسکوپی یا خرپایی، سیستم های کنترل هوشمند و فناوری های ایمنی نوین، از جمله شاخصه های فنی جرثقیل موبایل هستند که آن را از سایر انواع جرثقیل متمایز میکند.
امکان تنظیم ارتفاع، شعاع کاری گسترده، قابلیت کار در شرایط آب و هوایی مختلف و قدرت مانور بالا در فضاهای محدود، همگی جزو ویژگی های منحصر بهفرد جرثقیل موبایل محسوب میشوند.
مشخصات جرثقیل موبایل

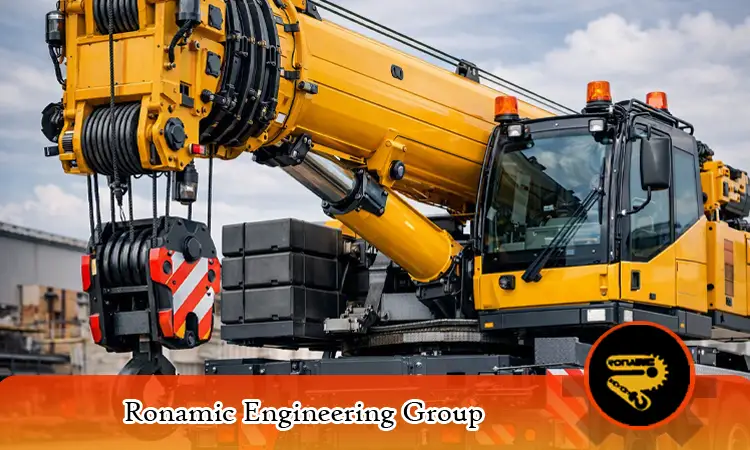

بخش های اصلی جرثقیل موبایل
برای درک بهتر عملکرد و ایمنی جرثقیل موبایل، باید با اجزای اصلی این تجهیز حیاتی آشنا شوید. هر بخش نقشی مهم در قدرت، تعادل و کارایی دستگاه ایفا میکند و عملکرد صحیح آن ها تضمین کننده موفقیت عملیات باربرداری است.
بوم
بوم، ستون یا بازوی اصلی جرثقیل موبایل است که وظیفه بلند کردن و جابجایی بار را برعهده دارد. بوم میتواند تلسکوپی (دارای بخش های جمع شونده و باز شونده)، یا خرپایی (ساخته شده از قطعات متصل با پین و پیچ) باشد. طول بوم و قدرت تحمل بار، نقش کلیدی در ظرفیت عملیاتی جرثقیل موبایل ایفا میکند و هرچه بوم بلندتر و مستحکم تر باشد، شعاع کاری دستگاه افزایش مییابد.
سیستم سیم بکسل
در جرثقیل موبایل، سیم بکسل ها وظیفه انتقال نیرو و تحمل وزن بار را برعهده دارند. این سیستم شامل قرقره ها، سیم های فولادی مقاوم، قلاب و چرخ دنده های دقیق است. کیفیت، قطر و سلامت سیم بکسل در ایمنی کار و جلوگیری از پارگی یا سقوط بار اهمیت اساسی دارد. سرویس و بازبینی منظم سیم بکسل ها، از حوادث پرخطر در حین کار با جرثقیل موبایل جلوگیری میکند.
بلوک های بار
بلوک های بار یا پولی های بار، مجموعه ای از قرقره ها و قلاب ها هستند که جهت توزیع وزن بار و سهولت در بلند کردن اجسام سنگین در جرثقیل موبایل به کار میروند. طراحی صحیح این بخشه ا باعث کاهش فشار نقطهای روی سیم بکسل و افزایش ایمنی سیستم باربرداری میشود. انتخاب بلوک بار مناسب، متناسب با ظرفیت جرثقیل موبایل، یکی از اصول کلیدی در بهرهبرداری صنعتی است.
سیستم هیدرولیک
قلب تپنده بسیاری از جرثقیل های موبایل، سیستم هیدرولیک آنهاست. این سیستم از طریق پمپ های فشار قوی و سیلندر های هیدرولیکی، امکان حرکت بوم، باز و بسته شدن جک های تعادل و حتی چرخش برجک جرثقیل را فراهم میکند. عملکرد نرم، دقیق و ایمن سیستم هیدرولیک، ضامن کنترل پایدار بار و مانور پذیری بالا در جرثقیل موبایل است. تجربه های موفق در ساخت و طراحی و مهندسی جرثقیل سقفی نیز تأثیر قابل توجهی در بهبود سیستم های هیدرولیکی و ارتقاء فناوری جرثقیل های موبایل داشتهاند، چرا که مفاهیم فنی مشترکی در این دو نوع تجهیزات وجود دارد.
شاسی
شاسی، همان پایه یا ساختار زیرین جرثقیل موبایل است که تمام اجزای اصلی روی آن سوار میشوند. شاسی معمولاً از فولادهای آلیاژی با مقاومت فوقالعاده ساخته شده تا تحمل وزن کل دستگاه و بار را داشته باشد. برخی جرثقیل های موبایل دارای شاسی خودکشنده و برخی روی کامیون یا تریلی نصب میشوند تا قابلیت جابجایی بین پروژهها را افزایش دهند.
سیستم کنترل
سیستم کنترل، مغز متفکر جرثقیل موبایل است و با پنل های الکترونیکی، جوی استیکها و نرم افزار های هوشمند، امکان هدایت دقیق و بی خطر تمامی حرکات دستگاه را به اپراتور میدهد. کنترل بار، تنظیم ارتفاع و زاویه بوم، فعال سازی قفل های ایمنی و پایش مداوم عملکرد، همگی زیر نظر این سیستم انجام میشود.
سیستم ایمنی
در هر جرثقیل موبایل، سیستم های ایمنی نقش حیاتی در پیشگیری از حوادث ایفا میکنند. این سیستم ها شامل سنسور بار ، محدودکننده زاویه بوم، سیستم هشدار دهنده واژگونی و قفلهای اضطراری هستند. هرگونه نقص در عملکرد سیستم ایمنی، ریسک کار با جرثقیل موبایل را به شدت افزایش میدهد و به همین دلیل بازرسی منظم و نگهداری تخصصی این بخش ضروری است.
جرثقیل موبایل
انواع جرثقیل موبایل بر اساس ساختار و شرایط کاری
جرثقیل های موبایل فقط در یک ساختار تولید نمی شوند و هر مدل برای شرایط کاری مشخصی طراحی شده است. جرثقیل کامیونی روی شاسی کامیون قرار می گیرد و برای پروژه هایی که جابه جایی سریع بین محل های مختلف اهمیت دارد، گزینه مناسبی است. جرثقیل تمام زمین (All Terrain) برای ترکیب قابلیت تردد جاده ای با فعالیت در مسیرها و پروژه های دشوار طراحی شده است.
در مقابل، جرثقیل زمین ناهموار (Rough Terrain) بیشتر برای کارگاه های ساختمانی و سطوح خارج از جاده کاربرد دارد و به دلیل ابعاد و سیستم حرکتی خود، برای فعالیت در محیط های محدود و ناهموار مناسب است. جرثقیل خزنده (Crawler) نیز به جای چرخ از زنجیر استفاده می کند و به دلیل سطح تماس گسترده با زمین، برای پروژه های سنگین و عملیات طولانی مدت گزینه مناسبی محسوب می شود. انتخاب نوع جرثقیل باید بر اساس ظرفیت موردنیاز، وضعیت مسیر دسترسی، شرایط زمین، شعاع کاری و نحوه استقرار دستگاه انجام شود.
جدول بار جرثقیل موبایل چیست و چگونه خوانده می شود؟
ظرفیت جرثقیل موبایل یک عدد ثابت نیست و با تغییر شرایط کاری دستگاه می تواند تغییر کند. جدول بار یا Load Chart مشخص می کند که جرثقیل در ترکیب مشخصی از طول و زاویه بوم، شعاع کاری، وضعیت جک های تعادل، وزنه تعادل و تجهیزات جانبی چه مقدار بار را می تواند به صورت ایمن بلند کند.
یکی از مهم ترین عوامل، شعاع کاری است؛ یعنی فاصله افقی بین مرکز چرخش جرثقیل و مرکز بار. با افزایش این فاصله، معمولاً ظرفیت مجاز کاهش پیدا می کند. به همین دلیل، عددی که به عنوان ظرفیت اسمی جرثقیل معرفی می شود، لزوماً به این معنا نیست که دستگاه در تمام شرایط می تواند همان مقدار بار را بلند کند.
پیش از هر عملیات باید جدول بار مربوط به همان مدل و پیکربندی جرثقیل بررسی شود و وزن تجهیزات متصل به قلاب مانند قلاب بلوک و متعلقات باربرداری نیز در محاسبات لحاظ شود.
اوت ریگر جرثقیل موبایل چیست و چه نقشی در پایداری دارد؟
اوت ریگر یا جک تعادل، یکی از مهم ترین تجهیزات تثبیت کننده در بسیاری از جرثقیل های موبایل است. این سیستم با باز شدن در اطراف شاسی، سطح اتکای جرثقیل را افزایش می دهد و نیروهای واردشده هنگام بلند کردن بار را بهتر به زمین منتقل می کند.
میزان بازشدگی اوت ریگرها مستقیماً با ظرفیت مجاز دستگاه ارتباط دارد و در برخی جرثقیل ها برای حالت های مختلف بازشدگی، جدول بار جداگانه وجود دارد. بنابراین نمی توان بدون توجه به وضعیت واقعی جک ها از یک جدول ظرفیت استفاده کرد.
پس از استقرار اوت ریگرها نیز باید از قرارگیری صحیح پایه ها روی سطح مناسب و تراز بودن دستگاه اطمینان حاصل شود. در زمین هایی با ظرفیت باربری پایین، استفاده از پد یا صفحات مناسب زیر اوت ریگرها می تواند به توزیع بهتر فشار و افزایش پایداری کمک کند.
آماده سازی محل استقرار جرثقیل موبایل پیش از باربرداری
ایمنی جرثقیل موبایل فقط به سلامت خود دستگاه وابسته نیست و شرایط محل استقرار نیز اهمیت زیادی دارد. پیش از شروع عملیات باید سطح زمین از نظر استحکام، تراز بودن و توانایی تحمل فشار ناشی از وزن جرثقیل و بار بررسی شود.
قرارگیری جرثقیل روی خاک سست، زمین پرشده، نزدیکی گودبرداری، مسیرهای زیرزمینی یا سطوحی که ظرفیت تحمل آن ها مشخص نیست، می تواند باعث نشست پایه ها و برهم خوردن تعادل دستگاه شود. در چنین شرایطی ممکن است حتی جرثقیلی که از نظر فنی کاملاً سالم است، هنگام بلند کردن بار دچار ناپایداری شود.
در این شرایط، محل استقرار باید پیش از عملیات ارزیابی شده و در صورت نیاز از پدهای اوت ریگر یا تجهیزات توزیع کننده فشار متناسب با شرایط زمین استفاده شود. همچنین جرثقیل باید طبق دستورالعمل سازنده مستقر و تراز شود. در کنار این موارد، استانداردهای فنی برای انتخاب سیم بکسل جرثقیل نیز باید هنگام آماده سازی تجهیزات و بررسی تناسب سیم بکسل با شرایط عملیاتی مورد توجه قرار گیرد.
عوامل مؤثر بر ظرفیت باربرداری جرثقیل موبایل
ظرفیت واقعی جرثقیل موبایل به مجموعه ای از عوامل وابسته است و نمی توان آن را تنها با تناژ اسمی دستگاه تعیین کرد. طول و زاویه بوم، شعاع کاری، وزن بار، وضعیت اوت ریگرها، وزنه تعادل و تجهیزات نصب شده روی جرثقیل از مهم ترین عوامل تأثیرگذار هستند.
شرایط محیطی نیز باید در برنامه ریزی عملیات در نظر گرفته شود. باد، وضعیت زمین و نحوه حرکت یا چرخش بار می توانند بر پایداری و عملکرد جرثقیل تأثیر بگذارند. هرچه شعاع کاری افزایش پیدا کند یا پیکربندی دستگاه از حالت ایده آل فاصله بگیرد، ظرفیت مجاز نیز ممکن است کاهش یابد.
بنابراین ظرفیت درج شده برای یک جرثقیل، تنها زمانی قابل استفاده است که شرایط واقعی عملیات با پیکربندی مشخص شده در جدول بار دستگاه مطابقت داشته باشد.
کاربرد جرثقیل موبایل چیست؟
یکی از بزرگترین مزایای جرثقیل موبایل، تنوع کاربرد در صنایع مختلف است. این تجهیزات با توجه به قدرت مانور، سرعت استقرار و ظرفیت باربرداری، جایگزین بسیاری از انواع جرثقیلهای ثابت در پروژههای صنعتی و عمرانی شدهاند.
- صنعت ساختمانی
در پروژه های عمرانی و ساختوساز شهری، جرثقیل موبایل نقش کلیدی در جابجایی تیرآهن، بتن، اسکلت فلزی و ماشینآلات سنگین ایفا میکند. قابلیت حرکت در فضای محدود کارگاهی و انتقال سریع بین طبقات یا ساختمان ها، سرعت و ایمنی پروژه های ساختمانی را چندین برابر میکند. - صنعت نفت و گاز
در صنایع نفت، گاز و پتروشیمی، جرثقیل موبایل برای نصب تجهیزات سنگین، جابجایی مخازن، مونتاژ قطعات پالایشگاهی و حتی عملیات تعمیر و نگهداری خطوط لوله استفاده میشود. توانایی کار در مناطق صعبالعبور و شرایط آب و هوایی خاص، این تجهیزات را به ابزاری جدایی ناپذیر در پروژه های انرژی تبدیل کرده است. - بنادر و ساحل
در بنادر و اسکله ها، جرثقیل موبایل جهت تخلیه و بارگیری کانتینرها، انتقال تجهیزات دریایی و جابجایی کالاهای حجیم از کشتی به کامیون یا بالعکس به کار میرود. نصب سریع، انعطاف پذیری و قدرت بالا، این نوع جرثقیل را به گزینه اول در مدیریت لجستیک ساحلی بدل کرده است. - صنعت برق و انرژی
در نیروگاه ها و پروژه های انرژی های تجدید پذیر، جرثقیل موبایل برای نصب ترانسفورماتور، مونتاژ توربین های بادی و جابجایی قطعات بزرگ الکتریکی مورد استفاده قرار میگیرد. کنترل دقیق و استقرار ایمن، اهمیت بالای این جرثقیل ها در حوزه انرژی را نشان میدهد. - عملیات امداد و نجات
در شرایط بحران مانند زلزله، سیل، یا تصادفات جاده ای، جرثقیل موبایل به عنوان یک ابزار استراتژیک برای نجات افراد گرفتار، بازکردن مسیر و انتقال آوار یا خودروهای سنگین به کار میرود. قدرت واکنش سریع و دسترسی به نقاط دشوار، این تجهیزات را به جزء جدایی ناپذیر از تیم های امداد تبدیل کرده است. - صنعت حمل و نقل
در حمل و نقل جاده ای و ریلی، جرثقیل موبایل برای بارگیری و تخلیه ماشین آلات سنگین، واگن ها، کانتینر ها و حتی تعمیرات خطوط حمل و نقل کاربرد فراوان دارد. سرعت عمل و دقت بالای این دستگاه، توقف عملیات را به حداقل میرساند و هزینه های لجستیکی را کاهش میدهد.
کاربرد جرثقیل موبایل در صنایع
جمع بندی
جرثقیل موبایل با ساختار مهندسی شده، اجزای پیشرفته و قابلیت حمل و نصب آسان، به یکی از ستون های اصلی صنایع مدرن بدل شده است. کاربردهای گسترده، انعطاف پذیری عملیاتی و ایمنی بالا، باعث شده است این تجهیزات در پروژه های ساختمانی، انرژی، بنادر، حمل و نقل و عملیات امدادی نقشی بیبدیل ایفا کنند.
آشنایی با اجزای اصلی، سیستم های ایمنی و توانایی استفاده بهینه از جرثقیل موبایل، نهتنها ایمنی پروژه را تضمین میکند، بلکه بهرهوری و صرفهجویی در زمان و هزینه را نیز به همراه دارد.
اگر در فکر انتخاب یا خرید جرثقیل موبایل برای پروژه خود هستید، حتماً با کارشناسان فنی مشورت کنید تا مدلی متناسب با نیاز، ظرفیت و شرایط کاری خاص خود انتخاب نمایید.
سوالات متداول جرثقیل موبایل
- تفاوت جرثقیل موبایل با جرثقیل ثابت چیست؟
جرثقیل موبایل قابلیت جابجایی سریع و نصب در پروژه های مختلف را دارد اما جرثقیل ثابت محدود به یک محل نصب میشود. - ظرفیت باربرداری جرثقیل موبایل چقدر است؟
بسته به مدل، ظرفیت جرثقیل موبایل میتواند از چند تن تا بیش از ۱۰۰۰ تن متغیر باشد. - چه عواملی در انتخاب جرثقیل موبایل مهم هستند؟
نوع پروژه، شرایط زمین، ابعاد فضا، ظرفیت باربرداری، سیستم ایمنی و سهولت حمل و نقل، مهمترین معیارهای انتخاب هستند.
