مشکلات جرثقیل سقفی و راه حل
جرثقیل سقفی یکی از مهم ترین تجهیزات جابه جایی بار در صنایع فولاد، خودروسازی، ریخته گری، انبارها، کارگاه های تولیدی و بسیاری از واحدهای صنعتی است. این تجهیزات به دلیل ظرفیت بالای باربرداری، سرعت مناسب و امکان جابه جایی بار در سه محور مختلف، نقش مهمی در افزایش بهره وری خطوط تولید دارند. با این حال، کارکرد مداوم، حمل بارهای سنگین، شرایط محیطی نامناسب و سرویس نکردن به موقع می تواند باعث بروز ایرادهای مختلف در بخش های مکانیکی، برقی و سازه ای جرثقیل شود.
بسیاری از خرابی های جرثقیل سقفی در ابتدا با نشانه های کوچکی مانند ایجاد صدای غیرعادی، کاهش سرعت حرکت، لرزش، افزایش دمای موتور یا عملکرد نامنظم سیستم کنترل آغاز می شوند. اگر این علائم نادیده گرفته شوند، به مرور زمان می توانند به خرابی های پرهزینه، توقف خط تولید و حتی بروز حوادث جدی منجر شوند.
به همین دلیل، شناخت رایج ترین مشکلات جرثقیل سقفی و آشنایی با دلایل ایجاد آن ها، اولین قدم برای کاهش هزینه های تعمیرات و افزایش عمر مفید تجهیزات است. نگهداری پیشگیرانه، بازرسی های دوره ای و رفع سریع ایرادهای جزئی، علاوه بر افزایش ایمنی، از توقف های ناخواسته در فرآیند تولید نیز جلوگیری می کند. در این مقاله، 5 مشکل رایج جرثقیل های سقفی و راهکار رفع آن را بررسی می کنیم تا بتوانید در صورت مشاهده هرگونه اختلال، تصمیم مناسب و آگاهانه تری بگیرید.
5 مشکل رایج جرثقیل های سقفی و راهکار رفع آن
رایج ترین مشکلات جرثقیل سقفی
جرثقیل سقفی از مجموعه ای از قطعات مکانیکی، الکتریکی و کنترلی تشکیل شده است و خرابی هر یک از این بخش ها می تواند عملکرد کل دستگاه را تحت تأثیر قرار دهد. تجربه نشان می دهد بیشترین خرابی ها معمولاً در سیم بکسل، قلاب، موتور، گیربکس، ترمز، چرخ ها، ریل، تابلو برق و سیستم های کنترل رخ می دهد. برای اطمینان از سلامت جرثقیل و جلوگیری مشکلات، انجام تست جرثقیل به طور منظم ضروری است.
برخی از این مشکلات به تدریج ایجاد می شوند و در صورت بازرسی های منظم به راحتی قابل شناسایی هستند، اما بعضی دیگر به صورت ناگهانی ظاهر می شوند و می توانند کل عملیات جابه جایی بار را متوقف کنند. به همین دلیل، اپراتورها و مسئولان نگهداری باید علاوه بر آشنایی با علائم اولیه خرابی، برنامه مشخصی برای سرویس دوره ای تجهیزات داشته باشند.
یکی از نکات مهم این است که بسیاری از خرابی ها به یکدیگر مرتبط هستند. برای مثال، اگر ریل ها تنظیم نباشند، چرخ ها سریع تر فرسوده می شوند و این موضوع به بلبرینگ ها، موتور حرکت و حتی سازه جرثقیل نیز فشار وارد می کند. بنابراین بررسی یک بخش بدون توجه به سایر اجزا، معمولاً نتیجه مطلوبی نخواهد داشت.
خرابی یا آسیب سیم بکسل جرثقیل سقفی
سیم بکسل یکی از مهم ترین قطعات جرثقیل سقفی است و تمام نیروی لازم برای بلند کردن و پایین آوردن بار از طریق آن منتقل می شود. به همین دلیل، کوچک ترین آسیب در سیم بکسل می تواند ایمنی جرثقیل را به خطر بیندازد. سیم بکسل در اثر استفاده مداوم، تماس با قرقره ها، بارگذاری های مکرر و شرایط محیطی به مرور دچار فرسودگی می شود. اگر بازرسی های دوره ای انجام نشود، رشته های سیم شروع به پارگی کرده و مقاومت آن کاهش پیدا می کند.
از مهم ترین نشانه های خرابی سیم بکسل می توان به باز شدن رشته ها، پیچ خوردگی، تغییر قطر، خوردگی، زنگ زدگی، ساییدگی شدید و ایجاد شکستگی در رشته های فولادی اشاره کرد. مشاهده هر یک از این موارد نشان می دهد که سیم بکسل باید توسط فرد متخصص بررسی شود و در صورت نیاز، تعویض گردد.
یکی دیگر از دلایل کاهش عمر سیم بکسل، استفاده از روان کننده نامناسب یا عدم روانکاری است. اصطکاک زیاد میان رشته های سیم و قرقره ها باعث افزایش استهلاک شده و احتمال پارگی را افزایش می دهد. همچنین بارگذاری بیش از ظرفیت مجاز جرثقیل، یکی از مهم ترین عوامل خرابی زودهنگام سیم بکسل محسوب می شود. زمانی که وزن بار از ظرفیت طراحی بیشتر باشد، تنش بسیار زیادی به سیم وارد شده و عمر مفید آن به شکل قابل توجهی کاهش پیدا می کند.
برای جلوگیری از این مشکل، لازم است سیم بکسل در بازه های زمانی مشخص بازرسی شود، روانکاری مناسب انجام گیرد، از بارگذاری بیش از ظرفیت خودداری شود و در صورت مشاهده هرگونه آسیب، تعویض آن به تعویق نیفتد.
ترک، خمیدگی و آسیب قلاب جرثقیل
قلاب آخرین حلقه انتقال نیرو میان جرثقیل و بار است و هرگونه نقص در آن می تواند خسارت های جبران ناپذیری ایجاد کند.
در بسیاری از موارد، قلاب به دلیل بارگذاری بیش از حد، ضربه، استفاده نادرست یا خستگی فلز دچار تغییر شکل می شود. باز شدن دهانه قلاب، ایجاد ترک های ریز، ساییدگی محل اتصال و خمیدگی از مهم ترین علائم خرابی این قطعه هستند.
گاهی ترک های ایجاد شده با چشم قابل مشاهده نیستند و تنها در بازرسی های تخصصی یا آزمون های غیرمخرب مشخص می شوند. به همین دلیل، تنها بررسی ظاهری برای اطمینان از سلامت قلاب کافی نیست.
ترک، خمیدگی و آسیب های قلاب جرثقیل
استفاده از قلاب آسیب دیده می تواند باعث جدا شدن بار در هنگام بلند کردن یا جابه جایی شود؛ اتفاقی که علاوه بر خسارت مالی، ایمنی کارکنان را نیز به شدت تهدید می کند. بهترین راهکار، بازرسی منظم قلاب، کنترل دهانه آن با ابزار اندازه گیری و تعویض فوری قلاب هایی است که دچار ترک، خمیدگی یا تغییر شکل شده اند.
مشکلات حرکت جرثقیل و خارج شدن از تراز
یکی از ایرادهایی که معمولاً در جرثقیل های سقفی مشاهده می شود، حرکت نامنظم دستگاه یا خارج شدن آن از تراز است. این مشکل معمولاً به صورت لرزش، صدای غیرعادی، حرکت سخت روی ریل یا انحراف جرثقیل از مسیر مستقیم خود را نشان می دهد.
اگر فاصله چرخ ها به درستی تنظیم نشده باشد یا یکی از چرخ ها بیشتر از سایر چرخ ها ساییده شده باشد، جرثقیل هنگام حرکت دچار کشیدگی به یک سمت خواهد شد. ادامه این وضعیت فشار زیادی به موتور، گیربکس، بلبرینگ ها و سازه وارد می کند.
در برخی موارد نیز تنظیم نبودن ریل ها باعث می شود لبه چرخ ها با ریل برخورد کرده و صدای شدیدی ایجاد شود. این وضعیت علاوه بر کاهش عمر چرخ ها، احتمال خروج جرثقیل از مسیر را نیز افزایش می دهد. یکی دیگر از نشانه های این مشکل، ایجاد لرزش هنگام شروع یا توقف حرکت است. اگر این لرزش ها به مرور زمان بیشتر شوند، باید وضعیت چرخ ها، ریل، اتصالات سازه و تراز کلی جرثقیل بررسی شود.
برای جلوگیری از این نوع خرابی ها، لازم است هم راستایی ریل ها، فاصله چرخ ها، وضعیت اتصالات و تلرانس دهانه جرثقیل به صورت دوره ای کنترل شود. تنظیم دقیق این بخش ها نه تنها باعث حرکت نرم تر جرثقیل می شود، بلکه از استهلاک بسیاری از قطعات دیگر نیز جلوگیری می کند.
خوردگی و فرسودگی چرخ های راهبر (کلگی)
چرخ های جرثقیل سقفی وظیفه حرکت روان دستگاه روی ریل را بر عهده دارند و سلامت آن ها تأثیر مستقیمی بر عملکرد کل سیستم دارد. این چرخ ها به دلیل تحمل وزن جرثقیل و بار، در معرض فشار و اصطکاک مداوم قرار دارند و در صورت بی توجهی به نگهداری، به مرور دچار فرسودگی یا خوردگی می شوند. از آنجا که چرخها نقش مهمی در حرکت دقیق و ایمن جرثقیل دارند، توجه به کلاس کاری جرثقیل و شرایط محیطی کار، میتواند تاثیر زیادی بر عمر مفید و عملکرد این قطعات بگذارد.
یکی از اولین نشانه های خرابی چرخ ها، ایجاد صدای غیرعادی هنگام حرکت جرثقیل است. همچنین ساییدگی نامتقارن، لب پریدگی، ترک های سطحی یا کاهش قطر چرخ نیز از علائم مهمی هستند که نباید نادیده گرفته شوند. علاوه بر استهلاک طبیعی، آلودگی محیط، وجود ذرات فلزی روی ریل، روانکاری نامناسب و تنظیم نبودن مسیر حرکت می تواند سرعت فرسودگی چرخ ها را افزایش دهد.
اگر چرخ های آسیب دیده به موقع تعویض نشوند، فشار اضافی به ریل، بلبرینگ ها و موتور حرکت وارد شده و هزینه تعمیرات به شکل قابل توجهی افزایش پیدا خواهد کرد. به همین دلیل، بازدید منظم چرخ ها، تمیز نگه داشتن مسیر حرکت، کنترل وضعیت ریل و تعویض به موقع قطعات فرسوده، نقش مهمی در افزایش عمر مفید جرثقیل سقفی دارد.
خرابی موتور جرثقیل سقفی
موتور یکی از اصلی ترین اجزای جرثقیل سقفی است و تقریباً تمام حرکات بالابری، حرکت عرضی ترولی و حرکت طولی جرثقیل به عملکرد صحیح آن وابسته است. به همین دلیل، هرگونه نقص در موتور می تواند باعث کاهش سرعت، توقف عملیات و حتی از کار افتادن کامل جرثقیل شود.
یکی از رایج ترین مشکلات موتور، افزایش بیش از حد دما است. داغ شدن موتور معمولاً به دلیل اضافه بار، تهویه نامناسب، کارکرد مداوم، خرابی فن خنک کننده یا نوسانات برق اتفاق می افتد. اگر این وضعیت ادامه پیدا کند، احتمال آسیب دیدن سیم پیچ ها و سوختن موتور افزایش می یابد.
کاهش قدرت موتور نیز یکی دیگر از ایرادهای متداول است. در این شرایط، جرثقیل هنگام بلند کردن بار با افت سرعت مواجه می شود یا توان کافی برای جابه جایی بارهای سنگین را ندارد. این مشکل ممکن است ناشی از افت ولتاژ، فرسودگی قطعات داخلی، خرابی بلبرینگ های موتور یا ایراد در سیستم انتقال نیرو باشد.
شنیدن صدای غیرعادی، ایجاد لرزش، بوی سوختگی یا افزایش غیرطبیعی جریان مصرفی نیز از نشانه هایی هستند که نباید نادیده گرفته شوند. در چنین شرایطی، ادامه کار با جرثقیل می تواند خسارت بیشتری به موتور وارد کند.
برای افزایش عمر موتور، لازم است وضعیت سیم پیچ ها، یاتاقان ها، سیستم خنک کننده، اتصالات برقی و میزان بار وارد شده به دستگاه به صورت دوره ای بررسی شود. همچنین رعایت ظرفیت مجاز جرثقیل و جلوگیری از روشن و خاموش کردن مکرر موتور، نقش مهمی در کاهش استهلاک آن دارد.
مشکلات گیربکس جرثقیل سقفی
گیربکس وظیفه انتقال قدرت موتور به سیستم حرکت را بر عهده دارد و هرگونه نقص در این بخش می تواند عملکرد جرثقیل را با اختلال مواجه کند. یکی از مهم ترین علائم خرابی گیربکس، ایجاد صدای غیرعادی هنگام حرکت جرثقیل است. این صدا معمولاً در اثر ساییدگی چرخ دنده ها، کمبود روغن، خرابی بلبرینگ ها یا تنظیم نبودن قطعات داخلی ایجاد می شود. نشتی روغن نیز یکی دیگر از مشکلات رایج گیربکس است. کاهش سطح روغن باعث افزایش اصطکاک، بالا رفتن دمای قطعات و در نهایت آسیب دیدن چرخ دنده ها خواهد شد.
در برخی موارد نیز گیربکس با تأخیر نیرو را منتقل می کند یا هنگام شروع حرکت، ضربه ایجاد می شود. این علائم معمولاً نشان دهنده فرسودگی قطعات داخلی یا نیاز به سرویس اساسی هستند. بازرسی منظم سطح روغن، استفاده از روانکار مناسب، کنترل دمای گیربکس و تعویض روغن در زمان مقرر، مهم ترین اقداماتی هستند که از خرابی زودهنگام این مجموعه جلوگیری می کنند.

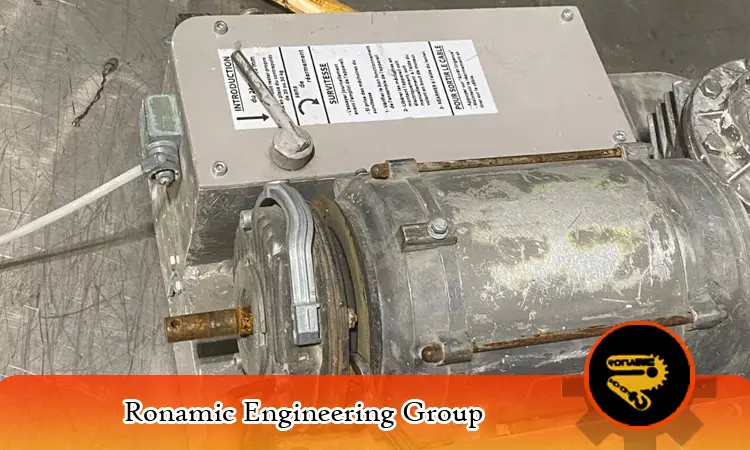

گیربکس جرثقیل سقفی
خرابی سیستم ترمز جرثقیل سقفی
ترمز یکی از مهم ترین تجهیزات ایمنی جرثقیل سقفی است و وظیفه دارد بار را در هر ارتفاعی به صورت ایمن نگه دارد. اگر عملکرد ترمز دچار اختلال شود، احتمال سقوط بار و بروز حوادث بسیار جدی وجود خواهد داشت. یکی از علائم رایج خرابی ترمز، پایین آمدن تدریجی بار پس از توقف بالابر است. این وضعیت معمولاً به دلیل ساییدگی لنت ها، تنظیم نبودن فاصله ترمز یا کاهش نیروی فنرهای نگهدارنده ایجاد می شود.
گاهی نیز هنگام آزاد شدن ترمز، صدای شدید یا لرزش احساس می شود که می تواند نشانه خرابی لنت، آلودگی سطح ترمز یا فرسودگی قطعات باشد. بازرسی منظم لنت ها، تنظیم دقیق فاصله ترمز، کنترل عملکرد بوبین و تست عملکرد سیستم قبل از شروع کار روزانه، نقش مهمی در حفظ ایمنی جرثقیل دارد. در صورتی که کوچک ترین اختلالی در عملکرد ترمز مشاهده شود، بهتر است تا زمان رفع کامل مشکل از جابه جایی بارهای سنگین خودداری شود.
مشکلات تابلو برق جرثقیل سقفی
تابلو برق مرکز کنترل تمامی بخش های الکتریکی جرثقیل است و خرابی آن می تواند کل سیستم را از کار بیندازد. از رایج ترین مشکلات این بخش می توان به سوختن فیوزها، شل شدن اتصالات، خرابی کنتاکتورها، آسیب دیدن رله ها، نوسانات ولتاژ و افزایش دمای داخل تابلو اشاره کرد.
ورود گردوغبار، رطوبت یا روغن به داخل تابلو برق نیز یکی از عوامل مهم کاهش عمر قطعات الکتریکی است. به همین دلیل، تابلو برق باید در شرایط استاندارد نگهداری شود و به صورت دوره ای تمیز و بازبینی گردد. در بسیاری از موارد، بررسی ساده اتصالات و سفت کردن پیچ های ترمینال می تواند از بروز خرابی های بزرگ تر جلوگیری کند.
خرابی اینورتر و سیستم کنترل دور
در جرثقیل های سقفی جدید، اینورتر نقش مهمی در کنترل سرعت، کاهش ضربه های حرکتی و افزایش عمر موتور دارد. اگر اینورتر دچار نقص شود، عملکرد کل سیستم تحت تأثیر قرار می گیرد. نمایش کدهای خطا، توقف ناگهانی، تغییر غیرعادی سرعت، حرکت ناپیوسته یا روشن نشدن موتور از مهم ترین علائم خرابی اینورتر هستند.
عوامل مختلفی مانند نوسانات برق، گرمای بیش از حد، تهویه نامناسب، اضافه بار یا تنظیمات اشتباه می توانند باعث بروز این مشکل شوند. به روزرسانی تنظیمات، کنترل سیستم خنک کننده، تمیز کردن فیلترها و بررسی اتصالات الکتریکی، از مهم ترین اقدامات پیشگیرانه برای افزایش عمر اینورتر محسوب می شوند.
مشکلات ریل جرثقیل سقفی
ریل، مسیر حرکت جرثقیل را مشخص می کند و کوچک ترین ایراد در آن می تواند باعث لرزش، افزایش استهلاک چرخ ها و کاهش دقت حرکت شود. ساییدگی، خوردگی، نشست سازه، ناهمراستایی ریل ها و وجود موانع روی مسیر از مهم ترین مشکلات این بخش هستند.
اگر جرثقیل هنگام حرکت به یک سمت کشیده شود یا صدای برخورد فلز با فلز شنیده شود، احتمال وجود ایراد در ریل بسیار زیاد است. کنترل هم راستایی ریل ها، بررسی پیچ های اتصال، تمیز نگه داشتن مسیر و اندازه گیری اختلاف ارتفاع ریل ها باید در برنامه سرویس دوره ای قرار گیرد.
خرابی بلبرینگ ها و یاتاقان ها
بلبرینگ ها تقریباً در تمام قسمت های متحرک جرثقیل سقفی استفاده می شوند و وظیفه کاهش اصطکاک و حرکت روان قطعات را بر عهده دارند. ایجاد صدای سوت، افزایش دما، لرزش یا سخت شدن حرکت معمولاً نشان دهنده خرابی بلبرینگ ها است.
کمبود روانکار، ورود گردوغبار، نفوذ رطوبت یا بارگذاری بیش از حد، مهم ترین عوامل کاهش عمر این قطعات هستند. تعویض به موقع بلبرینگ های آسیب دیده از خرابی موتور، گیربکس و سایر قطعات گران قیمت جلوگیری می کند.
مشکلات ترولی جرثقیل سقفی
ترولی وظیفه حرکت عرضی بالابر روی پل جرثقیل را بر عهده دارد. اگر این بخش دچار ایراد شود، انتقال بار با دقت کافی انجام نخواهد شد. حرکت نامنظم، گیر کردن ترولی، ایجاد صدای غیرعادی یا توقف ناگهانی از مهم ترین نشانه های خرابی این مجموعه هستند.
این مشکلات معمولاً به دلیل فرسودگی چرخ ها، خرابی بلبرینگ ها، تنظیم نبودن ریل ترولی یا نقص در موتور حرکت ایجاد می شوند. بازرسی منظم مسیر حرکت، کنترل وضعیت چرخ ها و روانکاری قطعات متحرک، مهم ترین اقدامات برای جلوگیری از خرابی ترولی هستند.
خرابی سنسورها و تجهیزات ایمنی
جرثقیل های سقفی مدرن به انواع سنسورها و تجهیزات حفاظتی مجهز هستند که نقش مهمی در ایمنی اپراتور و تجهیزات دارند. لیمیت سوئیچ ها، سنسور اضافه بار، سنسور انتهای مسیر، کلیدهای اضطراری و سیستم های حفاظتی از جمله این تجهیزات هستند.
خرابی هر یک از این بخش ها ممکن است باعث توقف ناگهانی جرثقیل یا برعکس، از کار افتادن سیستم های ایمنی شود. به همین دلیل، عملکرد این تجهیزات باید در سرویس های دوره ای بررسی شده و در صورت مشاهده هرگونه نقص، تعمیر یا تعویض شوند. جرثقیلی که تجهیزات ایمنی آن به درستی کار نکنند، حتی اگر از نظر مکانیکی سالم باشد، نباید وارد چرخه بهره برداری شود؛ زیرا احتمال بروز حوادث در چنین شرایطی به طور قابل توجهی افزایش می یابد.
چگونه جرثقیل سقفی را به صورت مرحله به مرحله عیب یابی کنیم؟
در بسیاری از مواقع، خرابی جرثقیل سقفی با نشانه های ساده ای مانند کاهش سرعت حرکت، ایجاد صدای غیرعادی یا عملکرد نامنظم آغاز می شود. اگر این علائم در همان مراحل اولیه بررسی شوند، معمولاً می توان از بروز خرابی های بزرگ تر و هزینه های سنگین تعمیرات جلوگیری کرد.
اولین اقدام، بررسی وضعیت ظاهری جرثقیل است. وجود ترک در قلاب، ساییدگی سیم بکسل، نشتی روغن از گیربکس یا آسیب دیدگی کابل های برق می تواند نشانه وجود یک ایراد جدی باشد. پس از آن، عملکرد سیستم برق، تابلو کنترل و تجهیزات حفاظتی باید بررسی شود تا از سالم بودن مدارهای الکتریکی اطمینان حاصل شود.
در مرحله بعد، حرکت جرثقیل در هر سه محور باید ارزیابی شود. حرکت طولی، حرکت عرضی ترولی و عملکرد بالابر باید نرم، یکنواخت و بدون لرزش یا صدای غیرعادی باشد. هرگونه ضربه، توقف ناگهانی یا کاهش سرعت می تواند نشانه وجود مشکل در موتور، گیربکس، ترمز یا چرخ ها باشد.
همچنین عملکرد ترمز، لیمیت سوئیچ ها و کلید توقف اضطراری باید پیش از شروع عملیات روزانه آزمایش شود. این تجهیزات مستقیماً با ایمنی کارکنان در ارتباط هستند و خرابی آن ها می تواند خطرات جبران ناپذیری ایجاد کند.
اگر پس از بررسی های اولیه علت خرابی مشخص نشد، بهتر است از ادامه کار با جرثقیل خودداری کرده و دستگاه توسط تکنسین متخصص عیب یابی شود. ادامه بهره برداری از جرثقیل معیوب معمولاً باعث گسترش آسیب و افزایش هزینه تعمیر خواهد شد.
چگونه از خرابی جرثقیل سقفی جلوگیری کنیم؟
بخش قابل توجهی از خرابی های جرثقیل سقفی با اجرای یک برنامه منظم نگهداری و سرویس دوره ای قابل پیشگیری است. برخلاف تصور بسیاری از افراد، تعمیرات اساسی تنها راه افزایش عمر جرثقیل نیست؛ بلکه بازرسی های منظم و رسیدگی به ایرادهای کوچک، تأثیر بسیار بیشتری در کاهش هزینه های نگهداری دارند. کاربرانی که با جرثقیل های سقفی کار میکنند باید آموزش های تخصصی دریافت کرده و دارای گواهینامه جرثقیل سقفی باشند
یکی از مهم ترین اقدامات، انجام بازدید روزانه توسط اپراتور است. بررسی وضعیت سیم بکسل، قلاب، کلیدهای کنترلی، ترمز، مسیر حرکت و شنیدن صداهای غیرعادی، تنها چند دقیقه زمان می برد اما می تواند از بروز خسارت های بزرگ جلوگیری کند.
بازرسی های دوره ای نیز باید بر اساس میزان کارکرد جرثقیل انجام شوند. در این بازدیدها وضعیت موتور، گیربکس، بلبرینگ ها، چرخ ها، ریل، تابلو برق، سیستم کنترل و تجهیزات ایمنی توسط کارشناسان فنی بررسی می شود.
رعایت ظرفیت مجاز باربرداری نیز اهمیت زیادی دارد. اضافه بار علاوه بر کاهش عمر سیم بکسل، موتور و گیربکس، فشار زیادی به سازه جرثقیل وارد می کند و احتمال وقوع حوادث را افزایش می دهد. همچنین روانکاری اصولی قطعات متحرک، تعویض به موقع روغن گیربکس، تمیز نگه داشتن تابلو برق، جلوگیری از نفوذ گردوغبار و رطوبت و آموزش صحیح اپراتورها، از مهم ترین اقداماتی هستند که نقش مؤثری در افزایش عمر مفید جرثقیل سقفی دارند.
در صورت مشاهده این علائم، جرثقیل را فوراً متوقف کنید
ادامه کار با جرثقیل سقفی در برخی شرایط می تواند خطرات جدی برای تجهیزات و کارکنان ایجاد کند. در صورت مشاهده هر یک از موارد زیر، بهتر است جرثقیل از مدار بهره برداری خارج شده و توسط کارشناس بررسی شود.
- پارگی یا باز شدن رشته های سیم بکسل
- ایجاد ترک یا خمیدگی در قلاب
- پایین آمدن بار پس از توقف بالابر
- داغ شدن غیرعادی موتور یا گیربکس
- شنیدن صدای شدید از چرخ ها یا بلبرینگ ها
- حرکت نامنظم یا لرزش شدید جرثقیل
- نمایش خطا در تابلو برق یا اینورتر
- قطع و وصل شدن مکرر برق یا سیستم کنترل
- از کار افتادن لیمیت سوئیچ یا تجهیزات ایمنی
- خروج چرخ ها از مسیر صحیح روی ریل
جدول عیب یابی سریع مشکلات جرثقیل سقفی
| مشکل | علت احتمالی | راهکار پیشنهادی |
| پارگی یا ساییدگی سیم بکسل | فرسودگی، اضافه بار، روانکاری نامناسب | تعویض سیم بکسل و بررسی ظرفیت بار |
| صدای غیرعادی هنگام حرکت | خرابی بلبرینگ، چرخ یا گیربکس | بازرسی و تعویض قطعات فرسوده |
| حرکت نامنظم جرثقیل | تنظیم نبودن ریل یا چرخ ها | تنظیم ریل و کنترل تراز جرثقیل |
| پایین آمدن بار پس از توقف | خرابی یا تنظیم نبودن ترمز | سرویس و تنظیم سیستم ترمز |
| داغ شدن موتور | اضافه بار، تهویه نامناسب یا نوسان برق | بررسی بار، سیستم خنک کننده و برق ورودی |
| روشن نشدن جرثقیل | ایراد در تابلو برق یا مدار کنترل | بررسی فیوزها، کنتاکتورها و اتصالات |
| حرکت نکردن ترولی | خرابی موتور، چرخ یا ریل | بررسی موتور، چرخ ها و مسیر حرکت |
| نشتی روغن گیربکس | خرابی کاسه نمد یا آب بندی | تعویض آب بند و کنترل سطح روغن |
خرابی و فرسودگی پولی و درام سیمبکسل
پولیها و درام سیمبکسل نقش مهمی در هدایت و جمع شدن صحیح سیمبکسل دارند و خرابی آنها میتواند باعث افزایش سریع استهلاک سیم شود. ساییدگی شیار پولی، گیرکردن بلبرینگ، چرخش نامنظم پولی یا فرسودگی سطح درام میتواند باعث شود سیمبکسل به شکل صحیح روی مسیر خود قرار نگیرد.
از نشانههای این مشکل میتوان به صدای غیرعادی، حرکت نامنظم سیمبکسل، پرش سیم از شیار یا پیچیدن نامناسب آن روی درام اشاره کرد. بررسی وضعیت شیارها، روانکاری یاتاقانها و کنترل همراستایی سیمبکسل با پولی و درام باید در برنامه بازرسی دورهای قرار گیرد.
خرابی و سایش کوپلینگ جرثقیل سقفی
کوپلینگ وظیفه انتقال گشتاور بین موتور، گیربکس و سایر بخشهای مکانیکی را بر عهده دارد. فرسودگی، لقی، عدم همراستایی یا آسیب دیدن اجزای کوپلینگ میتواند باعث ایجاد لرزش، صدای غیرعادی و ضربه هنگام شروع یا توقف حرکت شود.
ادامه کار با کوپلینگ معیوب میتواند فشار بیشتری به موتور، گیربکس و سایر قطعات انتقال نیرو وارد کند. به همین دلیل، در سرویسهای دورهای باید وضعیت کوپلینگ، میزان لقی، همراستایی و سلامت اتصالات آن بررسی و در صورت نیاز قطعات فرسوده تعویض شوند.
خرابی ریموت کنترل و شستی جرثقیل سقفی
سیستم فرمان جرثقیل ممکن است به صورت شستی آویز، ریموت کنترل یا ترکیبی از این تجهیزات باشد. خرابی کلیدها، قطع و وصل شدن فرمان، تأخیر در پاسخگویی یا عمل نکردن بعضی از جهتها میتواند ناشی از فرسودگی کلیدها، آسیب کابل، ضعف باتری ریموت یا اختلال در گیرنده و مدار کنترل باشد.
در صورت مشاهده عملکرد نامنظم، ابتدا باید وضعیت منبع تغذیه، کابلها، کلیدها و اتصالات بررسی شود. استفاده از سیستم فرمان معیوب میتواند باعث حرکت ناخواسته یا توقف نامناسب جرثقیل شود؛ بنابراین رفع ایراد آن باید پیش از ادامه بهرهبرداری انجام شود.
خرابی سازه و تیر اصلی جرثقیل سقفی
مشکلات جرثقیل همیشه به قطعات مکانیکی و الکتریکی محدود نمیشود و سازه اصلی نیز ممکن است در اثر بارگذاری، خستگی، ضربه یا شرایط کاری نامناسب دچار آسیب شود. ترک در تیر اصلی یا جوشها، خمیدگی، تغییر شکل و انحراف غیرعادی از مهمترین نشانههایی هستند که باید جدی گرفته شوند.
آسیبهای سازهای میتوانند ظرفیت تحمل بار و همراستایی جرثقیل را تحت تأثیر قرار دهند. در صورت مشاهده ترک، تغییر شکل یا هرگونه آسیب مشکوک در تیر اصلی و اتصالات، جرثقیل باید از سرویس خارج شده و وضعیت سازه توسط فرد متخصص بررسی شود.
انتخاب قطعه جایگزین؛ تعمیر یا تعویض؟
در زمان خرابی جرثقیل، تعویض فوری قطعه همیشه بهترین راهکار نیست. ابتدا باید علت اصلی خرابی مشخص شود؛ زیرا ممکن است یک قطعه به دلیل ایراد در بخش دیگری از سیستم دچار آسیب شده باشد. برای مثال، فرسودگی چرخ میتواند ناشی از ناهمراستایی ریل باشد و تعویض چرخ بدون اصلاح ریل باعث تکرار خرابی خواهد شد.
بنابراین پیش از تعمیر یا تعویض قطعات، باید علائم خرابی، شرایط کاری، میزان استهلاک و علت ریشهای مشکل بررسی شود. قطعه جایگزین نیز باید از نظر ظرفیت، ابعاد و مشخصات فنی با سیستم جرثقیل سازگار باشد تا خرابی دوباره ایجاد نشود.

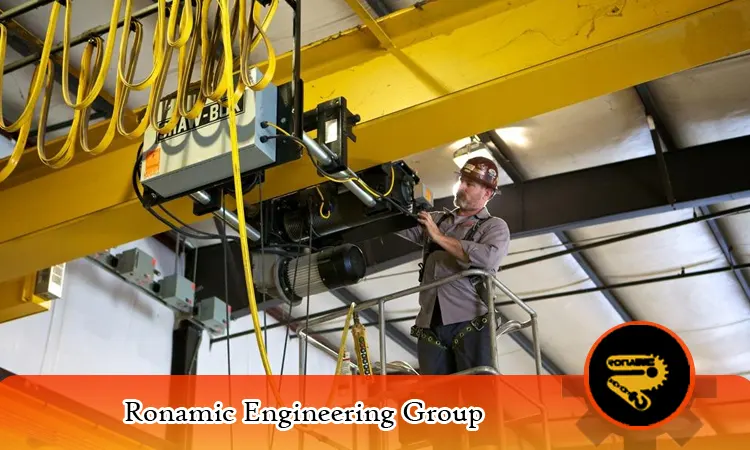

قطعه جایگزین؛ تعمیر یا تعویض
سخن پایانی
جرثقیل سقفی یکی از مهم ترین تجهیزات جابه جایی بار در محیط های صنعتی است و عملکرد صحیح آن تأثیر مستقیمی بر ایمنی، سرعت تولید و کاهش هزینه های عملیاتی دارد. هرچند این تجهیزات برای کار در شرایط سخت طراحی شده اند، اما استفاده مداوم، بارگذاری بیش از ظرفیت، سرویس نکردن به موقع و بی توجهی به علائم اولیه خرابی می تواند باعث کاهش عمر مفید آن ها شود.
بیشتر مشکلات جرثقیل سقفی، از خرابی سیم بکسل و قلاب گرفته تا نقص موتور، گیربکس، ترمز، تابلو برق و تجهیزات کنترلی، در صورت بازرسی منظم قابل شناسایی و رفع هستند. رسیدگی سریع به ایرادهای کوچک، علاوه بر کاهش هزینه های تعمیر، از توقف خط تولید و بروز حوادث نیز جلوگیری می کند.
سوالات متداول 5 مشکل رایج جرثقیل های سقفی و راهکار رفع آن
- چرا جرثقیل سقفی صدای غیرعادی تولید میکند؟
به دلیل فرسایش قطعات یا ناهماهنگی در تراز دستگاه. - چگونه میتوان از خوردگی چرخهای جرثقیل سقفی جلوگیری کرد؟
با روانکاری منظم و استفاده از مواد مقاوم در برابر خوردگی. - چه زمانی باید سیم بکسل جرثقیل تعویض شود؟
زمانی که دچار ساییدگی یا تخریب شده باشد.
