اصطلاحات جرثقیل چیست؟
این سؤال برای بسیاری از فعالان حوزه باربرداری، مهندسی عمران، پروژه های ساختمانی یا کار با ماشین آلات سنگین پیش میآید که اصطلاحات جرثقیل چیست؟ و پاسخ آن اهمیت بالایی دارد. جرثقیل ها ابزارهای قدرتمند و دقیقی هستند که در صورت استفاده نادرست یا عدم آگاهی از مفاهیم فنی مرتبط با آن ها، ممکن است منجر به حوادث خطرناک یا خسارت های سنگین شوند. به همین دلیل، شناخت اصطلاحات جرثقیل نه تنها برای اپراتورها و تکنسین ها بلکه برای ناظران پروژه، مهندسان ایمنی و حتی کارفرمایان یک ضرورت محسوب میشود.
اصطلاحات جرثقیل چیست؟
در این مقاله به بررسی مهم ترین اصطلاحات جرثقیل میپردازیم که در بیشتر دستورالعمل ها، نمودارهای بار، جلسات فنی و چک لیست های ایمنی به کار میروند. مفاهیمی مانند ظرفیت باربرداری، بار اسمی، طول بوم، زاویه باربرداری و… اصطلاحاتی هستند که درک صحیح آن ها به تصمیم گیری دقیق و ایمن کمک میکند.
مهم ترین اصطلاحات جرثقیل کدامند؟
جرثقیل ها به دلیل عملکرد پیچیده مکانیکی و سازه ای خود، با مجموعه ای از تعاریف و واژگان فنی خاص شناخته می شوند. آشنایی با این اصطلاحات جرثقیل کمک می کند تا اپراتورها، ناظران فنی و حتی خریداران، در ارتباط با کارخانه های سازنده و در بررسی مشخصات فنی دستگاه، دچار برداشت اشتباه نشوند. در ادامه، مهم ترین این مفاهیم را که بیشترین کاربرد را در جرثقیل های سقفی، دروازه ای و بازویی دارند، به طور کامل توضیح می دهیم.
- ظرفیت باربرداری
یکی از رایج ترین و اساسی ترین اصطلاحات جرثقیل، ظرفیت باربرداری یا همان ظرفیت مجاز بار است. این اصطلاح به حداکثر وزنی اشاره دارد که یک جرثقیل می تواند در شرایط مشخص و بدون به خطر انداختن ایمنی سازه یا اپراتور، جابه جا کند. ظرفیت باربرداری یک عدد ثابت و مطلق نیست، بلکه به عواملی نظیر نوع جرثقیل، دهانه، کلاس کاری و موقعیت قرارگیری بار روی پل وابسته است.
برای تعیین دقیق این ظرفیت، از جدول بار جرثقیل استفاده می شود؛ جدولی که به صورت رسمی توسط کارخانه سازنده منتشر می شود و شامل اطلاعات فنی مهمی مانند حداکثر بار مجاز در طول دهانه و در ارتفاع های مختلف بالابری است. برای مثال، ممکن است یک جدول بار جرثقیل با ظرفیت اسمی ۱۰ تن، در تمام طول دهانه همین ظرفیت را حفظ کند، اما در نزدیکی انتهای ریل یا تیرهای سر ستون، محدودیت های سازه ای اضافی اعمال شود. از همین رو، تحلیل دقیق ظرفیت باربرداری برای انجام عملیات ایمن و جلوگیری از آسیب به سازه یا تجهیزات، امری حیاتی است. - بار اسمی
بار اسمی یکی از متداول ترین اصطلاحات جرثقیل در مشخصات فنی دستگاه است. منظور از بار اسمی، حداکثر وزنی است که جرثقیل می تواند به طور مداوم و ایمن، تحت شرایط استاندارد کاری بلند کند. این مقدار توسط کارخانه سازنده مشخص می شود و معمولاً روی پلاک مشخصات فنی دستگاه یا کاتالوگ محصول درج می گردد.
بار اسمی، پایه ای برای تمام محاسبات باربرداری، انتخاب جرثقیل مناسب و تنظیم پارامترهای کاری محسوب می شود. به بیان ساده، اگر در مشخصات یک جرثقیل سقفی نوشته شده باشد که بار اسمی آن پنج تن است، این بدان معناست که حمل باری بیش از این مقدار، از نظر ایمنی مجاز نبوده و می تواند به سازه پل، کالسکه یا سیستم بالابر آسیب جدی وارد کند. توجه به بار اسمی، یکی از نخستین گام ها در آموزش اصطلاحات جرثقیل به اپراتورهای تازه کار است. - بار اسمی نهایی
اصطلاح بار اسمی نهایی یکی دیگر از مفاهیم مهم در میان اصطلاحات جرثقیل است. این بار، بیشترین وزنی است که جرثقیل می تواند در شرایط تست و آزمایش، معمولاً در کارخانه سازنده یا مراکز تست فنی، برای مدت زمان بسیار کوتاه و کاملاً کنترل شده تحمل کند.
بار اسمی نهایی معمولاً به طور قابل توجهی بالاتر از ظرفیت باربرداری معمولی جرثقیل تعیین می شود و تنها با هدف اطمینان از استحکام سازه و عملکرد ایمن دستگاه در نظر گرفته می شود. استفاده از این مقدار در عملیات واقعی و روزمره مجاز نیست، زیرا ممکن است به سازه پل، ریل، درام سیم بکسل یا اتصالات جرثقیل آسیب جدی برساند. شناخت درست این مفهوم به کاربران کمک می کند تا تفاوت میان عملکرد عملیاتی روزمره و شرایط آزمایشی کارخانه را به روشنی درک کنند.
دهانه (Span) چیست؟
دهانه یکی از پایه ای ترین اصطلاحات جرثقیل های سقفی و دروازه ای است و به فاصله بین دو ریل موازی که پل جرثقیل بر روی آن ها حرکت می کند گفته می شود. این مقدار معمولاً بر حسب متر بیان می شود و یکی از نخستین پارامترهایی است که در انتخاب و طراحی جرثقیل سقفی یا دروازه ای مورد بررسی قرار می گیرد.
هرچه دهانه بزرگ تر باشد، طول تیر اصلی پل نیز افزایش می یابد و به همین دلیل برای دهانه های بزرگ تر، معمولاً از پل دوبل یا مقاطع سازه ای مقاوم تر استفاده می شود تا از خیز بیش ازحد تیر جلوگیری شود. دهانه، درست مانند ردیوس در جرثقیل های موبایل، مستقیماً بر ظرفیت مجاز باربرداری تأثیر می گذارد؛ به این معنا که با افزایش دهانه، طراحی سازه باید تقویت شود تا همان ظرفیت اسمی حفظ بماند. آشنایی با این اصطلاح، پیش نیاز درک بسیاری دیگر از اصطلاحات جرثقیل سقفی است.

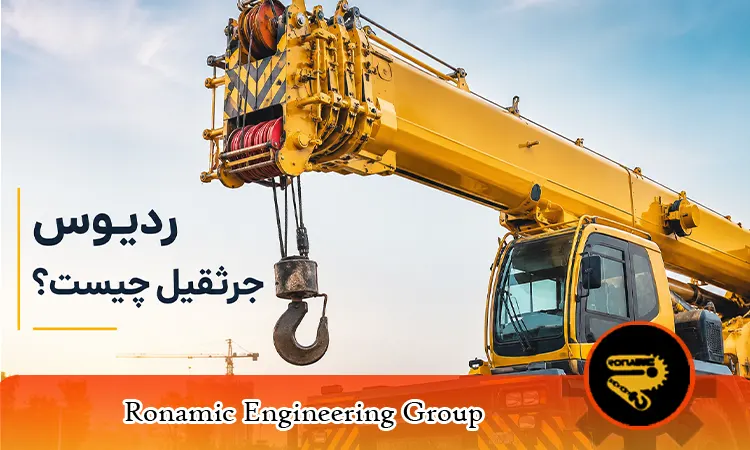

ردیوس جرثقیل چیست؟
برخلاف جرثقیل های موبایل و برجی که ظرفیت باربرداری آن ها بر پایه ردیوس یا فاصله افقی از مرکز چرخش سنجیده می شود، در جرثقیل های سقفی، دروازه ای و بازویی این مفهوم با عنوان دیگری شناخته می شود. در این نوع جرثقیل ها، به جای شعاع کاری از مرکز یک برجک، آنچه اهمیت دارد فاصله بار نسبت به طول دهانه یا طول بازوی جرثقیل بازویی است.
ردیوس جرثقیل چیست؟
با این حال، آشنایی با مفهوم ردیوس همچنان برای کسانی که با انواع مختلف جرثقیل سروکار دارند مفید است؛ چرا که در برخی پروژه های صنعتی، از ترکیب جرثقیل سقفی و جرثقیل موبایل به طور هم زمان استفاده می شود. در چنین شرایطی، شناخت تفاوت میان ردیوس (مخصوص جرثقیل های متحرک) و دهانه (مخصوص جرثقیل های ثابت) از بروز اشتباهات فنی در برنامه ریزی عملیات باربرداری جلوگیری می کند و درک صحیح تری از اصطلاحات جرثقیل به طور کلی ایجاد می کند.
ارتفاع باربرداری
ارتفاع باربرداری، یا همان ارتفاع مؤثر بالابری، به بیشترین فاصله ای گفته می شود که هوک جرثقیل می تواند بار را از سطح زمین یا کف سالن به سمت بالا انتقال دهد. این مقدار معمولاً از پایین ترین نقطه حرکت قلاب تا بالاترین نقطه ای که سیستم بالابر اجازه می دهد، اندازه گیری می شود.
در جرثقیل های سقفی و دروازه ای، ارتفاع باربرداری تحت تأثیر ارتفاع نصب ریل، طول سیم بکسل یا زنجیر بالابر و فضای در دسترس زیر سقف سالن قرار دارد. در پروژه هایی مانند انبارهای بلند، خطوط تولید صنعتی یا سوله های با سقف مرتفع، محاسبه دقیق ارتفاع باربرداری اهمیت زیادی دارد؛ زیرا انتخاب جرثقیلی با ارتفاع ناکافی می تواند باعث محدود شدن دسترسی به بخش هایی از سالن یا نیاز به تغییرات پرهزینه در سازه شود.
طول بازوی جرثقیل بازویی
مفهوم طول بوم، که در جرثقیل های موبایل کاربرد فراوانی دارد، در میان محصولات ثابت صنعتی تنها در جرثقیل بازویی معادل مستقیمی پیدا می کند؛ یعنی طول بازو. جرثقیل بازویی از یک بازوی افقی متصل به یک محور عمودی تشکیل شده است و طول این بازو تعیین کننده برد کاری و محدوده دسترسی دستگاه به شمار می رود.
هرچه طول بازو بیشتر باشد، محدوده دسترسی افقی جرثقیل افزایش می یابد و اپراتور می تواند بار را در نقاط دورتری از محور اصلی جابه جا کند. اما در مقابل، به دلیل افزایش گشتاور واردشده بر محور عمودی و فونداسیون زیرین، ظرفیت مجاز باربرداری کاهش پیدا می کند. به همین دلیل، انتخاب طول بازوی مناسب باید متناسب با نیاز واقعی سالن، فاصله کار موردنیاز و وزن بارهای رایج در آن محیط صنعتی انجام شود، نه صرفاً بر اساس حداکثر دسترسی ممکن.

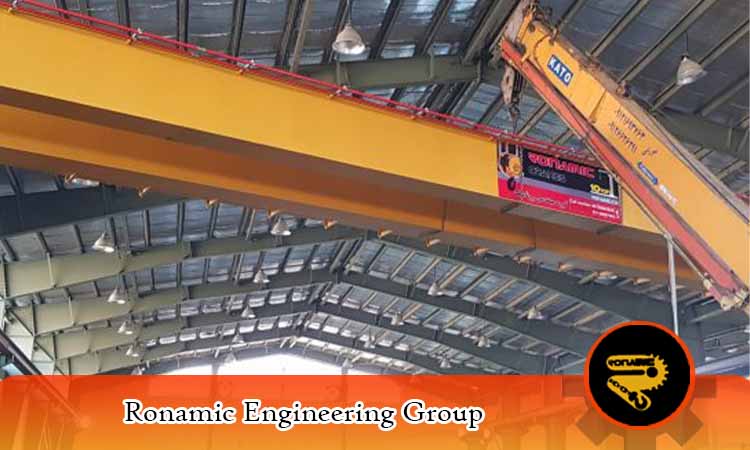

پل جرثقیل و انواع تک پل و دوپل
پل، یکی از اصلی ترین اجزای ساختاری جرثقیل سقفی است که مسئولیت حمل کالسکه و بار را بر عهده دارد و در طول دهانه، روی ریل های نصب شده حرکت می کند. شناخت این جزء از مهم ترین اصطلاحات جرثقیل سقفی برای هر کسی است که قصد خرید یا بهره برداری از این تجهیزات را دارد.

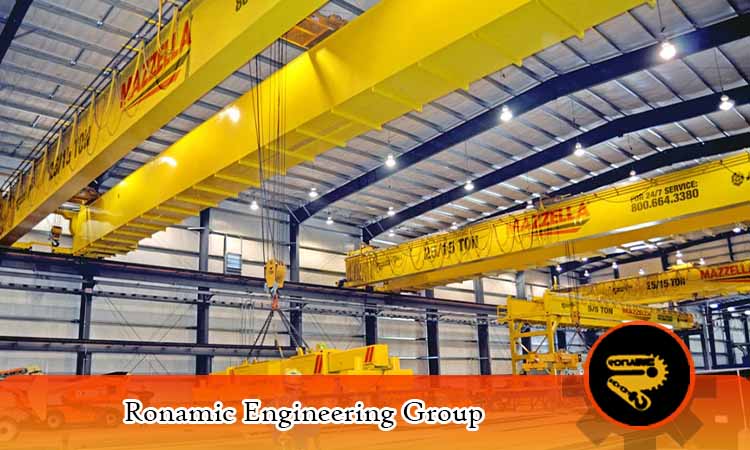

جرثقیل های سقفی از نظر تعداد پل به دو دسته اصلی تقسیم می شوند: جرثقیل تک پل و جرثقیل دوپل. جرثقیل تک پل معمولاً برای دهانه ها و ظرفیت های کوچک تر، تا حدود ده تن، مورد استفاده قرار می گیرد و از یک تیر اصلی تشکیل شده است. در مقابل، جرثقیل دوپل که از دو تیر موازی ساخته می شود، برای دهانه های بزرگ تر و ظرفیت های بالاتر، تا چند صد تن، طراحی می شود و امکان استفاده از ارتفاع بیشتر برای بالابری را نیز فراهم می کند. انتخاب میان این دو نوع، مستقیماً به نیاز واقعی پروژه از نظر دهانه، ظرفیت و ارتفاع کاری سالن بستگی دارد و یکی از تصمیمات کلیدی در مرحله طراحی و خرید جرثقیل سقفی به شمار می رود.

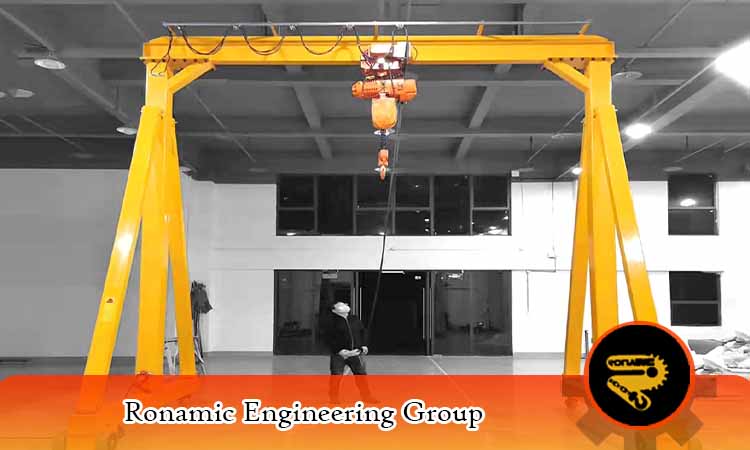

کالسکه (Trolley) چیست؟
کالسکه بخشی از جرثقیل سقفی یا دروازه ای است که سیستم بالابر شامل هوک، موتور و درام سیم بکسل بر روی آن نصب می شود و امکان حرکت عرضی بار در طول پل را فراهم می کند. به بیان ساده، اگر پل جرثقیل حرکت طولی در راستای دهانه را انجام دهد، کالسکه مسئول جابه جایی عرضی بار روی همان پل است.
سرعت و دقت حرکت کالسکه نقش مهمی در کارایی کلی جرثقیل دارد؛ کالسکه های مدرن معمولاً به موتورهای الکتریکی با قابلیت تنظیم سرعت مجهز هستند تا اپراتور بتواند بسته به حساسیت بار، سرعت جابه جایی را کنترل کند. همچنین، سلامت چرخ ها و یاتاقان های کالسکه باید به طور منظم بازرسی شود تا از سایش زودهنگام یا ایجاد لرزش هنگام حمل بار جلوگیری شود. این اصطلاح از جمله مفاهیمی است که در بیشتر منابع آموزشی مرتبط با اصطلاحات جرثقیل سقفی نادیده گرفته می شود، حال آنکه شناخت آن برای اپراتور روزمره ضروری است.
درام سیم بکسل چیست؟
درام یا قرقره، قطعه استوانه ای شکلی است که سیم بکسل جرثقیل به دور آن پیچیده می شود و با چرخش آن، هوک بالا یا پایین می رود. این قطعه یکی از اجزای کلیدی سیستم بالابر در جرثقیل های سقفی و دروازه ای سیم بکسلی است و طراحی آن باید کاملاً متناسب با قطر و طول سیم بکسل مورد استفاده باشد.
پیچیده شدن یکنواخت و منظم سیم روی درام از اهمیت بالایی برخوردار است؛ چرا که پیچش نامنظم می تواند باعث سایش زودرس، آسیب به سیم بکسل یا حتی افت ظرفیت ایمن باربرداری شود. برخی جرثقیل های سقفی مدرن به سیستم های هدایت کننده سیم مجهز هستند که از انباشته شدن نامرتب سیم روی درام جلوگیری می کنند و به افزایش طول عمر تجهیزات کمک می کنند. شناخت این اصطلاح، بخشی جدایی ناپذیر از فهم کامل اصطلاحات جرثقیل مربوط به سیستم بالابر است.
زاویه باربرداری جرثقیل
در جرثقیل های سقفی و دروازه ای، بار همیشه به صورت عمودی و مستقیم از طریق سیم بکسل یا زنجیر بالابر جابه جا می شود؛ به همین دلیل مفهوم زاویه باربرداری به آن شکلی که در جرثقیل های بوم دار مطرح است، در این جا کاربردی ندارد. آنچه در عمل اهمیت دارد، عمودی بودن دقیق سیم بالابر در لحظه شروع بلند کردن بار است.
اگر بار به صورت مورب یا با انحراف از حالت عمودی بلند شود، نیروی جانبی ناخواسته ای به سازه پل، کالسکه و سیم بکسل وارد می شود که می تواند منجر به نوسان بار، آسیب به تجهیزات یا حتی خروج سیم از مسیر درام شود. تنها در جرثقیل بازویی، به دلیل قابلیت چرخش افقی بازو، زاویه چرخش، نه زاویه عمودی، پارامتری قابل توجه است که در جدول بار مربوط به آن ذکر می شود. این تمایز، یکی از نکات مهمی است که در بسیاری از منابع درباره اصطلاحات جرثقیل به درستی توضیح داده نمی شود.
کلاس کاری (Duty Class) چیست؟
کلاس کاری یکی از مهم ترین اصطلاحات جرثقیل در حوزه جرثقیل های سقفی و دروازه ای است که میزان و شدت استفاده از دستگاه در طول عمر مفید آن را مشخص می کند. این طبقه بندی معمولاً بر اساس استانداردهای بین المللی نظیر FEM اروپایی یا CMAA آمریکایی انجام می شود و دو عامل اصلی را در نظر می گیرد: میانگین بار نسبت به ظرفیت اسمی، و تعداد چرخه های کاری در یک بازه زمانی مشخص.
جرثقیلی که به طور مداوم با بارهای نزدیک به حداکثر ظرفیت باربرداری کار می کند، در کلاس کاری بالاتری قرار می گیرد و باید از نظر سازه ای و مکانیکی مقاوم تر طراحی شود؛ در حالی که جرثقیلی با استفاده کم و بارهای سبک تر می تواند در کلاس پایین تری طبقه بندی شود. انتخاب صحیح کلاس کاری، مستقیماً بر عمر مفید، هزینه ساخت و سطح ایمنی جرثقیل تأثیرگذار است و یکی از پارامترهایی است که هر خریدار پیش از سفارش جرثقیل سقفی یا دروازه ای باید مورد توجه قرار دهد.
حرکت طولی و عرضی جرثقیل سقفی
برخلاف جرثقیل های برجی و موبایل که از حرکت چرخشی حول یک محور عمودی برای موقعیت یابی بار استفاده می کنند، جرثقیل های سقفی و دروازه ای بر پایه دو حرکت خطی عمل می کنند: حرکت طولی پل در طول دهانه، و حرکت عرضی کالسکه روی پل. ترکیب این دو حرکت، امکان قرار دادن بار در هر نقطه از سطح زیر جرثقیل را فراهم می کند.
سرعت این دو حرکت باید متناسب با حساسیت بار و فضای کاری سالن تنظیم شود؛ حرکت سریع و بدون کنترل مناسب می تواند باعث نوسان بار و افزایش خطر برخورد با تجهیزات اطراف شود. جرثقیل های سقفی مدرن معمولاً به موتورهای دوسرعته یا اینورتردار مجهزند تا اپراتور بتواند سرعت را متناسب با شرایط کاری، به ویژه هنگام نزدیک شدن به انتهای ریل، کاهش دهد. این مفهوم، جایگزین مناسبی برای سرعت سوئینگ در میان اصطلاحات جرثقیل سقفی محسوب می شود.
سرعت هوک
هوک یا قلاب جرثقیل، بخشی است که مستقیماً به بار متصل می شود و سرعت هوک به میزان سرعت بالا رفتن یا پایین آمدن آن در واحد زمان، معمولاً متر بر دقیقه، گفته می شود. این پارامتر در جرثقیل سقفی، دروازه ای و بازویی به یک اندازه کاربرد دارد و یکی از عوامل مهم در انتخاب موتور و گیربکس سیستم بالابر است.
سرعت بالای هوک باعث افزایش سرعت کلی عملیات و بهبود بهره وری خط تولید می شود؛ اما در جابه جایی بارهای حساس یا در فضاهای محدود، باید این سرعت کاهش یابد تا از نوسان بار یا برخورد ناگهانی جلوگیری شود. بسیاری از جرثقیل های سقفی مدرن به سیستم دوسرعته یا متغیر مجهز هستند که امکان انتخاب سرعت بالا برای جابه جایی سریع و سرعت پایین برای موقعیت یابی دقیق را فراهم می کند.
سرعت پیچیده شدن سیم بکسل
در جرثقیل هایی که از سیستم سیم بکسل برای بالابری استفاده می شود، پیچیده شدن سیم به دور درام، بخش مهمی از عملکرد دستگاه را تشکیل می دهد. سرعت پیچیده شدن سیم بکسل بیانگر سرعت جمع شدن یا آزاد شدن سیم روی درام است و مستقیماً بر سرعت بالا یا پایین رفتن قلاب تأثیر می گذارد.
اگر سیم بکسل با سرعت زیاد و بدون کنترل مناسب پیچیده شود، احتمال درهم پیچیدگی، ساییدگی یا آسیب به سیم افزایش می یابد. در جرثقیل های سقفی که از سیم بکسل استفاده می کنند، کنترل نرم و یکنواخت این فرآیند، از مهم ترین وظایف اپراتور به شمار می رود و نقش کلیدی در حفظ ایمنی کار و افزایش طول عمر تجهیزات دارد.
مرکز ثقل
مرکز ثقل، نقطه ای است که وزن یک جسم به طور یکنواخت حول آن توزیع شده است. دانستن مرکز ثقل بار برای بلند کردن ایمن آن با هر نوع جرثقیل، از جمله جرثقیل سقفی، دروازه ای و بازویی، ضروری است؛ زیرا اگر بار از مرکز ثقل خود بلند نشود، ممکن است در حین بالا رفتن دچار چرخش، نوسان یا حتی سقوط شود.
در جرثقیل سقفی، رعایت مرکز ثقل بار اهمیت ویژه ای دارد؛ زیرا برخلاف جرثقیل های موبایل که وزن جرثقیل و پایداری کلی آن نیز نقش دارد، در این جا تمرکز اصلی بر پایداری خود بار در زیر قلاب است. استفاده از تجهیزات کمکی مانند اسپریدر بیم، یعنی تیر پخش کننده بار، برای بارهای نامتقارن، یکی از راهکارهای رایج برای تضمین بلند شدن ایمن بار از مرکز ثقل صحیح است و در آموزش اصطلاحات جرثقیل به اپراتورها همواره مورد تأکید قرار می گیرد.
حرکت طولی و عرضی جرثقیل سقفی
جمع بندی
اصطلاحات جرثقیل تنها واژگان فنی خشک نیستند، بلکه پایه ای ترین ابزارهای فهم، تحلیل و اجرای صحیح عملیات باربرداری در صنایع مختلف به شمار می روند. هر یک از مفاهیمی که در این مقاله معرفی شد، از ظرفیت باربرداری و بار اسمی گرفته تا دهانه، پل، کالسکه و کلاس کاری، می تواند در عملکرد، ایمنی و موفقیت یک عملیات جرثقیل نقش تعیین کننده ای داشته باشد. چه شما یک اپراتور باتجربه باشید، چه یک ناظر فنی تازه کار یا مدیری که قصد خرید جرثقیل سقفی، دروازه ای یا بازویی را دارد، شناخت دقیق این اصطلاحات جرثقیل نه تنها سطح حرفه ای بودن شما را ارتقا می دهد، بلکه به افزایش ایمنی، بهره وری و اعتماد در پروژه های صنعتی کمک شایانی می کند.
سوالات متداول اصطلاحات جرثقیل چیست؟
- چرا دانستن اصطلاحات جرثقیل برای اپراتورها ضروری است؟
زیرا کمک میکند تا عملیات ها را با دقت و ایمنی بیشتری انجام دهند و از بروز خطرات ناشی از برداشتهای اشتباه فنی جلوگیری شود. - آیا سرعت حرکت جرثقیلها قابل تنظیم است؟
بله، اکثر جرثقیلهای مدرن دارای تنظیمات پیشرفته برای کنترل سرعت بوم، هوک، چرخش و سیمبکسل هستند. - مرکز ثقل چگونه در ایمنی جرثقیل تأثیر دارد؟
اگر بار از مرکز ثقل بلند نشود، تعادل آن به هم میخورد و ممکن است چرخش یا واژگونی رخ دهد.
